Šiuolaikinėje pramoninėje automatikoje ir pastatų valdymo sistemose duomenų perdavimo efektyvumas, patikimumas ir lankstumas yra itin svarbūs. Viena iš labiausiai paplitusių ir patikrintų technologijų, leidžiančių pasiekti šiuos tikslus, yra Modbus protokolas, ypač kai jis derinamas su RS485 fiziniu sluoksniu. Šis straipsnis nagrinėja Modbus protokolo valdymo struktūrą vienu laidu, jo privalumus, techninius aspektus ir praktinius pritaikymus, pabrėžiant jo aktualumą šiuolaikinėse automatizuotose aplinkose.
Modbus Protokolo Pagrindai ir Istorija
Modbus protokolas, sukurtas 1979 m. „Modicon“ (dabar „Schneider Electric“), iš pradžių buvo skirtas PLC (Programmable Logic Controller) įrenginiams. Tačiau dėl savo paprastumo, atvirumo ir efektyvumo jis greitai tapo pramonės standartu, leidžiančiu įvairiems elektroniniams prietaisams bendrauti viename tinkle, nepriklausomai nuo gamintojo. Šiuo metu Modbus protokolas gali vienu metu valdyti iki 247 įrenginių, o tai suteikia didelį lankstumą kuriant sudėtingas automatizavimo sistemas.
Pagrindinės Modbus savybės, kurios lėmė jo populiarumą:
- Paprastumas ir lengvas diegimas: Protokolo struktūra yra lengvai suprantama, leidžianti greitai integruoti ir atlikti minimalų trikčių šalinimą. Tai sumažina inžinierių ir technikų mokymosi laiką.
- Lankstumas ir mastelio keitimas: Modbus tinklas leidžia lengvai plėsti sistemą, pridedant daugiau įrenginių, be sudėtingų konfigūracijų.
- Pritaikomumas: Kaip atviras protokolas, Modbus užtikrina skirtingų gamintojų įrenginių ir programinės įrangos suderinamumą, leidžiantį sklandžiai bendrauti tarp įvairių komponentų.
- Patikimumas: Protokolas naudoja ciklinį pertekliaus patikrinimą (CRC) klaidų aptikimui, užtikrinant patikimą duomenų perdavimą net ir atšiaurioje pramoninėje aplinkoje.
- Universalumas: Modbus RTU komunikacija taikoma įvairiuose sektoriuose, įskaitant gamybą, pastatų automatiką, energijos valdymą, ŠVOK ir kt. Jis gali būti naudojamas su PLC, HMI, jutikliais, pavaromis ir kitais pramoniniais įrenginiais.
- Kelių parametrų vienu metu nuskaitymas: Per vieną ryšio ciklą Modbus RTU ryšys gali surinkti kelis duomenų taškus iš vieno įrenginio, taip padidinant efektyvumą.
RS485 Standartas ir Jo Reikšmė
RS485 standartas yra nuosekliojo ryšio protokolas, sukurtas efektyviam duomenų perdavimui dideliais atstumais. Jo pagrindas yra diferencialinis signalizavimas - metodas, žymiai padidinantis atsparumą trikdžiams, kas itin svarbu pramoninėje aplinkoje.
Pagrindiniai RS485 privalumai:
- Atsparumas trikdžiams: Diferencialinis signalizavimas sumažina aplinkos triukšmo poveikį, užtikrinant duomenų vientisumą.
- Tolmųjų reisų komunikacija: RS485 gali palaikyti patikimą duomenų perdavimą iki 1214 metrų atstumu, todėl jis neįkainojamas didelio masto taikymuose.
- Pusiau dvipusis ryšys: Duomenys gali būti perduodami abiem kryptimis, bet ne tuo pačiu metu, kas užtikrina aiškumą ir apsaugo nuo duomenų kolizijų.
- Daugiataškis tinklas: RS485 standartas leidžia kelis įrenginius prisijungti prie tos pačios magistralės, todėl idealiai tinka sudėtingesniems tinklams.
Modbus RS-485: Tobulas Derinys
Sujungus Modbus protokolą su RS485 fiziniu sluoksniu, sukuriama efektyvi ryšio architektūra, vadinama Modbus RS-485. Ši integracija plačiai naudojama pramoninėse valdymo sistemose, išnaudojant abiejų technologijų privalumus, siekiant pagerinti duomenų perdavimą ir sistemos patikimumą.
Modbus RS-485 architektūra leidžia lengvai bendrauti tarp daugybės įrenginių. Palaikydama iki 32 mazgų viename tinklo segmente (su papildomais stiprintuvais ar kartotuvais šis skaičius gali būti didesnis), Modbus RS-485 optimizuoja pramoninių valdymo sistemų efektyvumą ir mastelio keitimą.
Modbus RS-485 Mechanika ir Duomenų Rėmelis

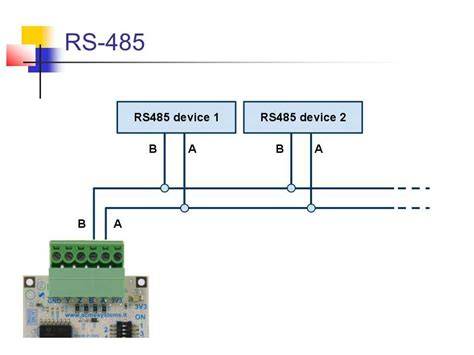

Ryšys tarp Modbus pagrindinio (master) ir Modbus pavaldinių (slave) įrenginių RS485 tinkle apima išsamų protokolą, siekiant užtikrinti efektyvų duomenų mainus. Šio ryšio pagrindas yra duomenų rėmelis, kuris perduoda struktūrizuotus duomenis iš pagrindinio įrenginio į pavaldinį ir atvirkščiai.
Tipinį duomenų rėmelį Modbus tinkle sudaro keli pagrindiniai komponentai:
- Įrenginio adresas: Identifikuoja numatytą gavėją (nuo 1 iki 247).
- Funkcijos kodas: Nurodo veiksmą, kurio reikia imtis (pvz., skaityti, rašyti).
- Duomenys: Apima veikimo parametrus arba rezultatus.
- CRC (Ciklinis Perteklinio Perteklius Patikrinimas) patikrinimas: Dviejų baitų reikšmė, pridedama prie duomenų kadro pabaigos, užtikrinanti duomenų vientisumą aptikdama klaidas perdavimo metu.
Šie komponentai užtikrina, kad duomenys būtų perduodami tiksliai ir patikimai. Aparatinės ir programinės įrangos sinchronizavimas tarp įrenginių yra būtinas sklandžiam ryšiui.
Modbus RTU vs. Modbus ASCII
Modbus protokolas palaiko du pagrindinius variantus: Modbus RTU (Remote Terminal Unit) ir Modbus ASCII (American Standard Code for Information Interchange).
- Modbus RTU: Koduoja duomenis dvejetaine forma, kas pagerina duomenų perdavimo greitį ir sumažina vėlavimą. Jis yra kompaktiškesnis ir efektyvesnis, todėl dažniausiai naudojamas pramoninėje automatikoje. RTU formatas naudoja ciklinės atleidimo iš darbo kontrolinę sumą (CRC).
- Modbus ASCII: Duomenų kodavimui naudoja paprastą tekstą, todėl jį lengviau skaityti ir derinti. Tačiau jis paprastai yra lėtesnis nei Modbus RTU ir naudoja išilginę pertekliaus kontrolinę sumą (LRC).
Dauguma šiuolaikinių įrenginių palaiko Modbus RTU dėl jo efektyvumo.
Modbus Privalumai Prieš Analoginius Signalus
Lyginant Modbus ryšį su tradiciniais analoginiais signalais (pvz., 0-10V ar 4-20mA), Modbus suteikia žymiai daugiau privalumų:
- Tikslumas ir patikimumas: Skaitmeninis Modbus ryšys užtikrina didelį duomenų tikslumą ir atsparumą trikdžiams, net ir ilgų kabelių atveju, skirtingai nuo analoginių signalų, kurie gali nukentėti nuo signalo pablogėjimo.
- Turtingesnis duomenų perdavimas: Modbus vienu metu gali perduoti kelis parametrus ir būsenos informaciją (diagnostiką, konfigūracijos nustatymus, kelis jutiklių rodmenis), o analoginiai signalai paprastai perduoda tik vieną matavimą.
- Didesnis lankstumas ir funkcionalumas: Modbus palaiko dvikryptį ryšį, leidžiantį ne tik rinkti duomenis, bet ir siųsti komandas į lauko įrenginius, palaikant pažangias valdymo strategijas.
- Sumažintas signalo laidų skaičius: Viena skaitmeninio ryšio linija gali perduoti kelis signalus, supaprastinant montavimą ir mažinant išlaidas, palyginti su atskirų laidų vedimu kiekvienam analoginiam signalui.
- Lengvas trikčių šalinimas ir priežiūra: Modbus turi patobulintas diagnostikos galimybes, įskaitant CRC, ir gali būti lengvai diagnozuojamas nuotoliniu būdu.
- Mastelio keitimas: Modbus palaiko kelis įrenginius tame pačiame tinkle, leidžiant lengvai plėsti sistemą.
Pavyzdžiui, valdant EC variklį per Modbus, galima ne tik nustatyti norimą greitį, bet ir gauti informaciją apie realų greitį, variklio temperatūrą, energijos suvartojimą ir kt.
IO Modulių ir Sąsajų Valdymo Struktūra

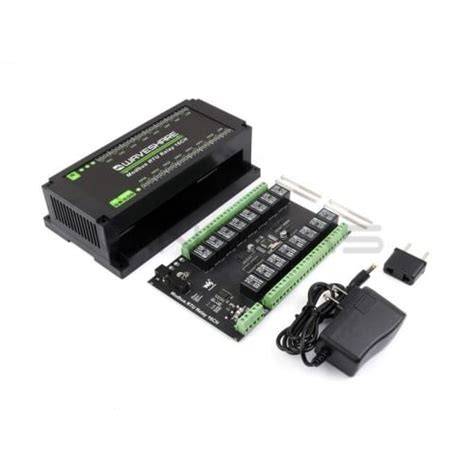

Šiuolaikiniai IO moduliai, skirti pastatų ir pramonės automatikai, dažnai integruoja Modbus sąsajas. Šie moduliai, telpantys standartinėse elektros skirstomosiose spintelėse, gali turėti RS485 sąsają su MODBUS/RTU Slave protokolu arba Ethernet sąsają su MODBUS/TCP protokolu.
Kai kurie moduliai palaiko ir MODBUS/RTU per Ethernet, suteikdami papildomą lankstumą. Tokie moduliai, turintys platų maitinimo diapazoną (12-48 Vdc) ir tvirtinimą ant DIN bėgelio, yra idealus sprendimas įvairioms automatizavimo užduotims.
G0310 Modbus į HART Šliuzas: Protokolo Konversijos Sprendimas
Vienas iš iššūkių pramoninėje automatikoje yra skirtingų protokolų suderinamumas. G0310 Modbus į HART šliuzas yra sprendimas, leidžiantis sklandžiai konvertuoti protokolus.
Šis įrenginys veikia kaip Modbus Master RS485 pusėje ir HART Slave Ethernet pusėje. Jis palaiko pagrindinius Modbus funkcijų kodus ir atitinka HART 7.9 standartą. Šliuzas gali išvesti keturias daugiakintamas vertes (PV/SV/TV/QV) ir išlaiko tradicinį 4-20 mA analoginį signalą, kartu perduodamas HART skaitmeninį ryšį. Tai užtikrina puikų suderinamumą tiek su senomis, tiek su naujomis sistemomis.
Pagrindiniai G0310 privalumai:
- Išsami protokolo aprėptis: Palaiko tiek Modbus RTU, tiek HART protokolus.
- Lanksti topologija: Galimybė naudoti taškas-taškas arba daugiafunkcinį magistralės režimą.
- Tvirta kokybė: Plataus maitinimo šaltinių diapazono (12-42 VDC), elektros izoliacijos (500 VAC) ir plačios darbinės temperatūros (-40 ℃ iki 85 ℃) palaikymas.
Šis šliuzas yra ypač naudingas atnaujinant senesnius įrenginius, kurie naudoja tik Modbus protokolą, į modernias DCS sistemas, kurios reikalauja HART protokolo.
Praktiniai Taikymo Scenarijai
Modbus protokolas per RS485 randamas įvairiose pramonės srityse:
- Naftos chemija: Senstančių rezervuarų parkų modernizavimas, kur Modbus signalai konvertuojami į HART, nereikalaujant brangių prietaisų keitimo.
- Miesto vandens / nuotekų valymas: Daugiamatis nuotolinis stebėjimas, kai per vieną laidą perduodami keli duomenų rinkiniai (srautas, bendra akumuliacija, laidumas, temperatūra).
- Galios ir energijos sektorius: Duomenų rinkimas iš katilo pagalbinių įrenginių, tokių kaip siurbliai ir ventiliatoriai, siekiant užtikrinti nuspėjamąją priežiūrą.
Pramoninis IoT ir Modbus
Pramoninio daiktų interneto (IIoT) srityje Modbus protokolas išlieka svarbus. Įrenginiai, tokie kaip Pramoninis IoT modulis TCW242, siūlo RS-485 sąsają MODBUS RTU jutikliams, leidžiantį stebėti ir valdyti įvairius pramoninius įrenginius per internetinę naršyklę.
Tokie moduliai gali turėti:
- Skaitmeninius ir analoginius įėjimus/išėjimus.
- RS-485 sąsają iki 24 jutikliams.
- Aliarmų pranešimus per SNMP ar el. paštą.
- Duomenų registravimo galimybę.
Šie sprendimai leidžia rinkti duomenis iš įvairių lauko įrenginių ir siųsti juos į centrines sistemas analizei ir valdymui.
Išvados
Modbus protokolas, ypač kartu su RS485 fiziniu sluoksniu, yra patikimas, lankstus ir ekonomiškas sprendimas valdymo struktūroms pramoninėje automatikoje ir pastatų valdyme. Jo paprastumas, atvirumas ir plačiai paplitęs palaikymas įvairiuose įrenginiuose užtikrina lengvą integraciją ir efektyvų duomenų perdavimą. Nuo paprastų IO modulių iki sudėtingų protokolų konverterių, Modbus RS-485 technologija ir toliau atlieka gyvybiškai svarbų vaidmenį kuriant modernias ir efektyvias automatizuotas sistemas.
