Šiuolaikiniame technologijų pasaulyje įvairios jungtys yra neatsiejama įrangos dalis, leidžianti duomenims ir energijai keliauti tarp prietaisų. Dažnai susiduriame su skirtingais jungčių tipais, tokiais kaip RJ45 ir RJ11, kurių paskirtis ir techninės savybės gali pasirodyti painios. Šiame straipsnyje gilinsimės į šių jungčių specifiką, jų panaudojimą bei svarbą įvairiose komunikacijos sistemose, pradedant nuo modemo jungties adaptavimo ir baigiant sudėtingesnėmis tinklo sąsajomis.
RJ45 ir RJ11: Pagrindiniai skirtumai ir panaudojimas

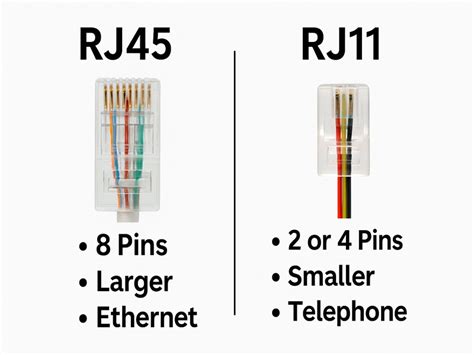

Dažnai painiojamos, RJ45 ir RJ11 jungtys skiriasi savo fizinėmis savybėmis ir paskirtimi. RJ11 jungtis, paprastai žinoma kaip 6 kontaktų modulinis lizdas arba kištukas, yra dažniausiai naudojama telefono linijoms. Nors ji panaši į RJ45, RJ11 turi tik 4 kontaktus (arba, tiksliau, naudoja 4 iš 6 galimų pozicijų). Informacija apie RJ11 kontaktų skaičių gali būti prieštaringa - kartais nurodomi 2 arba 4 kontaktai, tačiau visais atvejais tai yra 6 kontaktų jungties forma. Originaliai "Western Electric Co." sukurta jungtis, jos forma apibrėžiama kaip 6 kontaktų ryšio įrenginys.
Kita vertus, RJ45 jungtis yra standartinė Ethernet jungtis, naudojama tinklo kabeliams prijungti prie įvairių įrenginių, tokių kaip maršrutizatoriai, jungikliai, modemai ir kompiuteriai. RJ45 jungtis turi aštuonis kaiščius, išdėstytus pagal specifinį modelį, užtikrinantį efektyvų duomenų perdavimą. Šios jungtys yra ypač universalios ir patikimos, palaikančios gigabitinį Ethernet greitį, kuris gali siekti iki 1000 Mbps. RJ45 jungtys taip pat turi fiksavimo mechanizmą, kuris užtikrina saugų kabelio prijungimą.
Pagrindinis skirtumas tarp RJ11 ir RJ45 jungčių yra jų kontaktų skaičius (4/6 prieš 8), numatyta naudojimo paskirtis (telefonija prieš tinklų sujungimą) ir palaikomas duomenų perdavimo greitis. RJ45 jungtis pirmiausia naudojama prietaisams prijungti prie tinklo naudojant Ethernet protokolus.
Ethernet kabeliai ir RJ45 jungčių tipai
Ethernet kabelis yra tinklo kabelio tipas, dažniausiai naudojamas prietaisams prijungti prie vietinio tinklo (LAN) arba interneto. Jis leidžia perduoti duomenis tarp įrenginių, tokių kaip kompiuteriai, maršrutizatoriai ir jungikliai. RJ45 jungtis yra neatsiejama Ethernet kabelio dalis.
Yra keletas pagrindinių RJ45 jungčių tipų, atsižvelgiant į kabelio kategoriją ir papildomas savybes:
- Cat5e RJ45 jungtis: Skirta naudoti su Cat5e Ethernet kabeliais, pasižymi 100 Mbps pralaidumu.
- Ekranuotos RJ45 jungtys: Suteikia aukštą našumą ir EMI (elektromagnetinių trukdžių) ekranavimą, ypač naudingos aplinkose su dideliu elektromagnetiniu triukšmu. Tai apima ekranuotas Cat5E ir Cat6 RJ45 jungtis.
- Cat6a RJ45 jungtys: Sukurtos naudoti su patobulintais 6 kategorijos kabeliais.
- Cat7 RJ45 jungtis: Skirta naudoti su Cat7 Ethernet kabeliais.
- PoE RJ45 jungtis: Naudojama su Power over Ethernet (PoE) įrenginiais, leidžiančiais perduoti energiją ir duomenis tuo pačiu Ethernet kabeliu. Šios jungtys turi tuos pačius aštuonis kontaktus kaip ir standartinės RJ45.
RJ45 jungties prijungimo procesas ir standartai
RJ45 jungties prijungimas prie kabelio yra gana paprastas procesas, tačiau reikalauja tikslumo. Pirmiausia nuimamas išorinis kabelio apvalkalas, kad atskleistų viduje esančius laidus. Šie aštuoni spalvomis pažymėti laidai išardomi iš keturių susuktų porų ir ištiesinami.

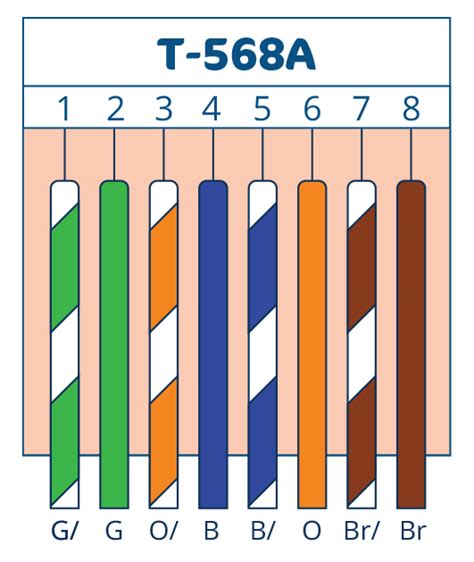

Svarbu suprasti, kad laidų išdėstymas RJ45 jungtyje yra griežtai apibrėžtas dviem standartais: T568A ir T568B. Šie standartai nustato atskirų aštuonių laidų prijungimo tvarką prie jungties kontaktų. Kuriant savo kabelius, būtina laikytis vieno iš šių standartų, kad būtų užtikrintas elektrinis suderinamumas su kita įranga. Daugeliu atvejų bus naudojamas tiesus kabelis (angl. "patch cable"), kurio abiejuose galuose naudojamas tas pats laidų išdėstymo standartas. Istoriškai T568B yra populiaresnis standartas, nors kai kuriuose namų tinkluose naudojama T568A versija.
Po laidų išdėstymo pagal pasirinktą standartą, jie švelniai stumiami per atskirus RJ45 kištuko kanalus. Galiausiai, naudojant specialų užspaudimo įrankį (angl. "crimping tool"), jungtis užspaudžiama ant laidų. Šis procesas žinomas kaip „izoliacijos poslinkis“ (angl. "insulation displacement"), kai jungties kontaktai praduria laidų izoliaciją ir sujungia juos su laidininku.
Suspaudimo įrankiai ir jų reikšmė

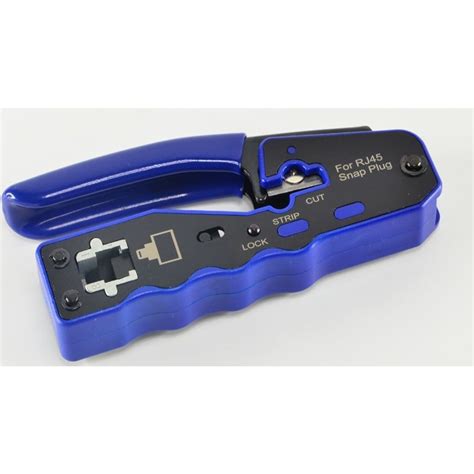

Suspaudimo įrankiai yra esminiai įrankiai, naudojami dviem komponentams ar medžiagos dalims sujungti naudojant suspaudimo jėgas. RJ45 užspaudimo įrankis (arba RJ45 gniuždymo įrankis) yra specializuotas įrankis, skirtas kištukinėms jungtims prijungti prie tinkamo kabelio galų. Naudojant šį įrankį, galima greitai ir ekonomiškai pataisyti arba sukurti individualius tinklo kabelius.
Galima įsigyti įvairių tipų suspaudimo įrankių, įskaitant rankinius, elektrinius, hidraulinius įrankius, reples ir reketinius įrankius.
Modemo jungtis: 8 į 4 kontaktus ir kitos sąsajos
Nors straipsnio pradžioje minimas "modemo jungtis 8 kontaktų į 4 kontaktus", svarbu patikslinti, kad tai greičiausiai susiję su bendrojo pobūdžio skirtingų jungčių pritaikymu ar konversija. Kaip jau aptarta, RJ45 turi 8 kontaktus, o RJ11 - 4 (naudojamus iš 6 galimų). Dažnai modemo ar maršrutizatoriaus nugarėlėje rasime RJ45 prievadus LAN jungtims, o telefono linijai prijungti - RJ11 prievadą.
Jei kyla poreikis sujungti įrenginį su 8 kontaktų jungtimi (pvz., Ethernet) su įrenginiu, kuris naudoja 4 kontaktų jungtį (pvz., telefono linija), tiesioginis prijungimas nebus galimas ir tinkamas. Tokiais atvejais gali prireikti specialių adapterių ar konverterių, tačiau svarbu suprasti, kad tai nereiškia, jog visi 8 kontaktai bus naudojami ar kad funkcija bus identiška. Dažniausiai tai susiję su skirtingų tinklų ar komunikacijos protokolų suderinimu.
Pavyzdžiui, kalbant apie 5G/4G įrangą, tokia kaip ZTE MC7010 ar ZTE MC889(A), jos standartinėje komplektacijoje gali būti integruotas 10 metrų CAT6 UTP kabelis su RJ45 jungtimi. Tačiau šie įrenginiai taip pat gali turėti ir kitas sąsajas, pavyzdžiui, skirtas antenoms prijungti (kaip TRANS-DATA 5G KYZ 10/10 MIMO su N-male jungtimi).
Komunikacijos moduliai ir sąsajos
Šiuolaikinėje elektronikoje, ypač kuriant projektus su mikrokontreriais (pvz., Arduino), plačiai naudojami įvairūs komunikacijos moduliai ir sąsajos. Šie moduliai leidžia įrenginiams bendrauti tarpusavyje arba su išoriniu pasauliu įvairiais būdais:
- Bevieliai moduliai: Apima Wi-Fi, Bluetooth, GSM, GPRS, 433MHz, 315MHz ir kitus dažnius.
- Laidiniai moduliai: Įskaitant Ethernet (su RJ45), USB, I2C, SPI, RS-232, RS-485, RS-422, UART TTL.
Pavyzdžiui, TTL ir RS485 sąsajos modulis su MAX485 leidžia paversti įprastą TTL UART signalą į RS485 signalą, kuris naudoja vienos vytos poros kabelį abipusei komunikacijai tarp daugelio įrenginių. Dvikryptis įtampos suderinimo modulis su TXS0108E yra naudingas, kai skirtingos sistemos naudoja skirtingas loginių lygių įtampas (pvz., 3.3V ir 5V).
DVI ir HDMI: Vaizdo signalų perdavimas
Nors tai nėra tiesiogiai susiję su RJ jungtimis, svarbu paminėti ir kitas svarbias skaitmeninio signalo perdavimo sąsajas, tokias kaip DVI ir HDMI.

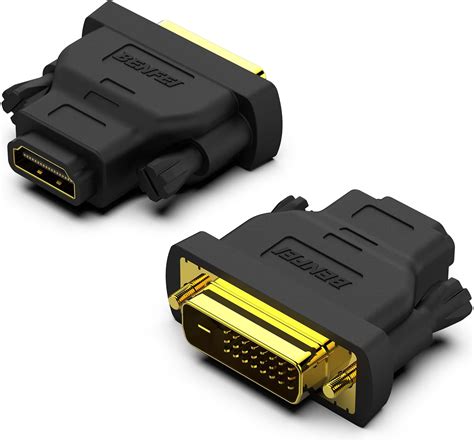

DVI (Digital Visual Interface) yra skaitmeninė vaizdo sąsaja, pagrįsta TMDS technologija. Ji gali perduoti tiek skaitmeninius, tiek analoginius signalus (priklausomai nuo tipo: DVI-D, DVI-A, DVI-I). DVI sąsajos gali būti vienos arba dviejų jungčių, pastarosios palaiko aukštesnę rezoliuciją ir atnaujinimo dažnį (pvz., 2560x1600 @ 60Hz). DVI sąsaja svarbi dėl savo greičio ir vaizdo kokybės, nes skaitmeniniai signalai perduodami tiesiogiai, be papildomų konversijų, kurios gali sukelti signalo praradimą ar trikdžius.
HDMI (High-Definition Multimedia Interface) yra modernesnė sąsaja, perduodanti tiek aukštos raiškos vaizdo, tiek garso signalus vienu kabeliu. Kaip ir DVI, HDMI naudoja TMDS signalus, tačiau jame yra papildomas garso kodavimas. HDMI sąsajos yra plačiai naudojamos televizoriuose, kompiuteriuose, žaidimų konsolėse ir kituose multimedijos įrenginiuose.
Apibendrinant jungtis
Nuo paprastų telefono linijų iki sudėtingų kompiuterinių tinklų, jungtys yra technologijos pagrindas. RJ45 ir RJ11 jungtys, nors ir panašios, turi skirtingas paskirtis ir technines charakteristikas. Supratimas apie šias jungtis, jų prijungimo standartus (T568A ir T568B) ir naudojamus įrankius yra būtinas tiek profesionalams, tiek entuziastams, dirbantiems su tinklo įranga, elektronikos projektais ar tiesiog norintiems tinkamai sujungti savo įrenginius. Komunikacijos modulių įvairovė atveria dar daugiau galimybių įrenginių tarpusavio sąveikai, o vaizdo sąsajos, tokios kaip DVI ir HDMI, užtikrina kokybišką multimedijos patirtį.
