Modbus TCP ir RS-485: Išsamus Pramoninių Ryšių Protokolų Tyrimas

Pramonės automatizavimo pasaulyje efektyvus ir patikimas ryšys tarp įvairių įrenginių yra neatsiejamas sėkmingo veikimo pagrindas. Tarp daugybės ryšių technologijų, „Modbus“ protokolas, ypač jo RS-485 sąsajos variantas, išlaiko savo pozicijas kaip patikimas ir plačiai naudojamas sprendimas duomenų perdavimui. Šis straipsnis gilinsis į „Modbus“ ir RS-485 protokolų esmę, jų sąveiką, praktinį pritaikymą ir palyginimą su kitomis ryšių technologijomis, siekiant suteikti išsamų supratimą apie jų reikšmę šiuolaikinėje pramonėje.

Pramoninės Komunikacijos Technologijų Peizažas

Šiuolaikinėje pramonėje, ypač sparčiai besivystant 4.0 pramonės ir intelektualios gamybos paradigmoms, ryšių technologijos tarp pramoninės kontrolės įrangos nuolat atnaujinamos ir tobulinamos. Šios technologijos sudaro pramoninės automatikos ir intelektualios gamybos pagrindą.

Galima išskirti kelias pagrindines laidinio ryšio kategorijas:

1. Serijinės komunikacijos technologijos: Tai vienos iš paprasčiausių laidinių ryšių technologijų, plačiai naudojamos pramonės kontrolės srityje. Jos realizuoja duomenų siuntimą ir gavimą per duomenų siuntimo (TX) ir gavimo (RX) linijas.

   • RS-232: Standartinis serijinio ryšio protokolas, dažnai naudojamas kompiuteriuose, spausdintuvuose, modemuose ir kituose įrenginiuose.
   • RS-485: Diferencialinio signalizavimo serijinio ryšio protokolas, pasižymintis stipriu atsparumu trikdžiams ir ilgu perdavimo atstumu. Tai yra vienas iš pagrindinių protokolų, nagrinėjamų šiame straipsnyje.
   • USB (Universal Serial Bus): Greita nuosekliosios komunikacijos technologija, plačiai naudojama kompiuteriuose, mobiliuosiuose telefonuose, kamerose ir kituose įrenginiuose.

2. FieldBus technologija: Specialiai sukurta pramonės valdymo laukui, pasižyminti aukštu realaus laiko veikimu, patikimumu ir geru mastelio keitimu.

   • PROFIBUS: Vokietijos Siemens sukurta FieldBus technologija, plačiai naudojama automatizavimo įrangoje, pavarose, jutikliuose ir pan.
   • CAN (Controller Area Network): Transliuojama FieldBus technologija, turinti didelio realaus laiko veikimo ir didelio patikimumo privalumus. Dažnai naudojama automobilių pramonėje.
   • Ethernet: FieldBus technologija, pagrįsta TCP/IP protokolu, pasižyminti dideliu greičiu, patikimumu ir kitais privalumais.

3. Pramoninės Ethernet technologijos: Pagrįstos Ethernet, pasižyminčios dideliu greičiu, patikimumu ir lengvu išplėtimu.

   • Profinet: Vokietijos Siemens sukurta pramoninio Ethernet technologija.
   • EtherCAT: Ethernet pagrindu veikianti realaus laiko ryšių technologija.
   • Modbus TCP: Pramoninio Ethernet technologija, pagrįsta TCP/IP protokolu, turinti gerą suderinamumą ir lengvo išplėtimo privalumus. Šis protokolas yra pagrindinis dėmesys straipsnyje.

4. Šviesolaidinio ryšio technologija: Pagrįsta optiniais signalais, pasižymi dideliu perdavimo greičiu, stipriomis anti-interferencinėmis galimybėmis ir ilgu perdavimo atstumu.

   • Vieno režimo pluoštas: Perduoda tik vieną optinių signalų režimą, tinkamas ilgam perdavimo atstumui ir stipriai anti-interferencijai.
   • Kelių režimų pluoštas: Gali perduoti kelis optinių signalų režimus, pasižymi mažesnėmis sąnaudomis ir lengvu įdiegimu.

5. Power Line komunikacijos technologija: Naudoja elektros linijas kaip komunikacijos terpę, pasižymi mažomis išlaidomis ir lengvu diegimu.

   • PLC (Power Line Communication): Elektros linijų komunikacijos technologija.
   • G.HN: Komunikacijos technologija, pagrįsta įvairiomis laikmenomis, tokiomis kaip elektros linijos, telefono linijos, bendraašiai kabeliai ir kt.

6. Kitos technologijos:

   • I2C (Inter-Integrated Circuit): Autobusų komunikacijos technologija, plačiai naudojama mikrovaldikliuose, jutikliuose ir kituose įrenginiuose.
   • SPI (Serial Peripheral Interface): Komunikacijos technologija, pagrįsta pagrindinio-pavaldžiojo režimu, plačiai naudojama mikrovaldikliuose, tvarkyklėse ir kituose įrenginiuose.

RS-485 Standartas: Patikimumas Dideliais Atstumais

RS-485 standartas yra gerbiamas nuosekliojo ryšio protokolas, sukurtas efektyviam duomenų perdavimui dideliais atstumais. Jo pagrindiniai principai yra paremti diferencialiniu signalizavimu - metodu, kuris žymiai padidina atsparumą trikdžiams, ypač svarbu pramoninėje aplinkoje. Naudodamas diferencialines signalų poras, RS-485 gali efektyviai sumažinti elektrinius triukšmus ir trukdžius.

Pagrindiniai RS-485 standarto bruožai:

• Diferencialinė signalizacija: Padidina atsparumą triukšmams, užtikrinant duomenų vientisumą net ir sudėtingomis sąlygomis.
• Pusiau dvipusis ryšys: Leidžia duomenų perdavimą abiem kryptimis, tačiau ne tuo pačiu metu. Tai užtikrina aiškumą ir apsaugo nuo duomenų kolizijų.
• Tolimųjų reisų komunikacija: Palaiko patikimą duomenų perdavimą iki 1200 metrų (ir daugiau, priklausomai nuo kabelio kokybės ir kitų veiksnių), todėl yra nepakeičiamas didelio masto sistemose.
• Daugiašalis tinklas: RS-485 standartas palaiko galimybę prijungti iki 32 įrenginių (arba daugiau su kartotuvais) prie to paties magistralės, leidžiantis sukurti lanksčias ir masteliuojamas sistemas.

Dėl šių savybių RS-485 yra ypač tinkamas pramoninėms reikmėms, kur reikalingas patikimas ryšys tarp daugybės įrenginių dideliais atstumais.

Modbus Protokolas: Universalus Pramonės Komunikacijos Sprendimas

„Modbus“ protokolas, sukurtas 1979 m. „Modicon“ (dabar „Schneider Electric“), yra plačiai naudojamas ryšių protokolas, skirtas pramoniniams įrenginiams. Jis leidžia įvairiems elektroniniams įrenginiams efektyviai bendrauti tinkle, nepriklausomai nuo gamintojo skirtumų.

Pagrindiniai „Modbus“ protokolo bruožai:

• Master-Slave (Pagrindinio-Pavaldžiojo) architektūra: Šioje konfigūracijoje pagrindinis įrenginys (Master) valdo tinklą, siųsdamas komandas vienam ar keliems pavaldžiams įrenginiams (Slave) ir gaudamas iš jų duomenis. Pavaldiniai įrenginiai reaguoja tik į pagrindinio įrenginio komandas.
• Duomenų rėmelio struktūra: „Modbus“ duomenų perdavimas vyksta per struktūrizuotus duomenų rėmelius, kurie apima įrenginio adresą, funkcijos kodą, duomenis ir klaidos tikrinimo mechanizmus (pvz., CRC).
• Du pagrindiniai variantai:
  • Modbus RTU: Duomenys koduojami dvejetaine forma, užtikrinant didesnį duomenų perdavimo greitį ir mažesnį vėlavimą. Tai yra dažniausiai naudojamas variantas RS-485 sąsajoje.
  • Modbus ASCII: Duomenų kodavimui naudoja paprastą tekstą, todėl yra lengviau skaitomas ir derinamas, bet paprastai lėtesnis nei RTU.

Dėl savo paprastumo, patikimumo ir plačios įrenginių suderinamumo, „Modbus“ tapo de facto standartu daugelyje pramonės automatizavimo sistemų.

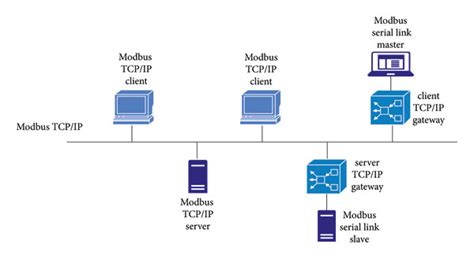

Modbus TCP: Ethernet Pagrindu Veikiantis Protokolas

„Modbus TCP“ yra „Modbus“ protokolo variantas, kuris naudoja Ethernet tinklą ir TCP/IP protokolą duomenų perdavimui. Tai leidžia pasiekti didesnius duomenų perdavimo greičius ir lengviau integruoti pramoninius įrenginius į esamus IT tinklus.

Pagrindiniai „Modbus TCP“ privalumai:

• Didelis greitis: Ethernet tinklo greitis leidžia greičiau perduoti didelius duomenų kiekius.
• Lengva integracija: Integruojasi su esama IT infrastruktūra, nereikalaujant papildomų tinklų.
• Nuotolinė prieiga: Leidžia nuotolinę prieigą ir valdymą per internetą.
• Universalumas: Gali būti naudojamas įvairiose pramonės šakose.

Modbus RS-485 ir Modbus TCP: Svarbiausi skirtumai

Nors abu protokolai naudoja „Modbus“ komunikacijos modelį, jų fizinis sluoksnis ir taikymo sritys skiriasi:

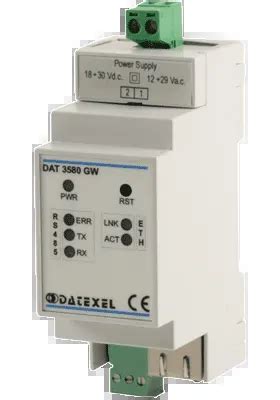

DATEXEL DAT3580GW: Šis kompaktiškas įrenginys yra puikus pavyzdys, kaip suderinti skirtingas technologijas. Jis veikia kaip šliuzas (gateway), konvertuojantis wM-Bus duomenis į Modbus TCP formatą. Įrenginys turi Ethernet 10/100 Base-T sąsają (RJ-45 jungtis) ir palaiko iki 5000 metrų atstumu veikiančius wM-Bus įrenginius. Konfigūracija atliekama per vidinę internetinę svetainę, o Modbus TCP registrų adresai priskiriami automatiškai. Tai leidžia greitai integruoti skaitiklius ar jutiklius į bet kurią valdymo sistemą. Įrenginys taip pat turi RS-485 (Modbus RTU Master) sąsają, palaikančią iki 1200 m atstumą ir iki 32 modulių.

Kiti panašūs produktai, kaip RESI-MBUS serijos keitikliai, taip pat siūlo M-Bus ir Ethernet sąsajas, leidžiančias konvertuoti M-Bus duomenis į Modbus TCP. Šie įrenginiai gali palaikyti nuo 2 iki 64 skaitiklių, priklausomai nuo modelio, ir siūlo automatinį magistralės nuskaitymą bei duomenų taškų pasirinkimą.

Praktinis Modbus RS-485 pritaikymas

„Modbus“ per RS-485 protokolas plačiai naudojamas įvairiose pramonės srityse. Pavyzdžiui, gamybos įmonės naudoja šį protokolą, kad užtikrintų sklandų ryšį tarp savo jutiklių ir centrinių valdymo sistemų.

• Duomenų stebėjimas: Įmonės, tokios kaip Siemens, naudoja šį protokolą duomenų stebėjimui ir rinkimui iš įvairių gamybos linijų ir įrenginių.
• Proceso valdymas: Pramoniniuose procesuose „Modbus“ per RS-485 leidžia valdyti ir kontroliuoti vožtuvus, siurblius, variklius ir kitus procesų komponentus.
• Pastatų automatika: Šis protokolas naudojamas pastatų valdymo sistemose (BMS) šildymo, vėdinimo ir oro kondicionavimo (HVAC), apšvietimo ir saugos sistemų valdymui.
• Energijos valdymas: Energijos skaitiklių ir kitų energijos matavimo prietaisų duomenų rinkimui ir analizei.

Iššūkiai ir sprendimai diegiant Modbus RS-485

Nors „Modbus“ per RS-485 yra patikimas, jo diegimas gali kelti tam tikrų iššūkių:

• Magistralės arbitražas: Efektyvus duomenų signalų prioritetų valdymas ir kontrolė bendroje terpėje yra būtinas, siekiant išvengti konfliktų ir užtikrinti sklandų ryšį. Tam naudojami kruopšti konfigūracija ir prioritetų schemos.
• Įrenginių adresavimas: Kiekvienam įrenginiui turi būti priskirtas unikalus adresas, kad pranešimai būtų nukreipiami tinkamai. Tai supaprastina ryšio procesą ir didina patikimumą.
• Ryšio atstumo didinimas: Norint padidinti ryšio atstumą, išlaikant patikimą duomenų perdavimą, gali būti naudojami kartotuvai (repeaters). Taip pat svarbu naudoti aukštos kokybės kabelius ir jungtis bei kruopščiai planuoti tinklo topologiją.
• Klaidų tikrinimas ir taisymas: Siekiant užtikrinti patikimą duomenų mainus, būtinos griežtos klaidų tikrinimo priemonės, tokios kaip pariteto bitai ir ciklinių perteklinių patikrinimų (CRC) metodai.
• Trikčių šalinimas: Dažnos problemos, tokios kaip signalo atspindys, triukšmo trukdžiai ir sinchronizavimo problemos, gali būti sprendžiamos tinkamai įdiegiant galinius rezistorius, naudojant ekranuotus kabelius, tinkamus įžeminimo būdus ir užtikrinant, kad visi tinklo įrenginiai laikytųsi tos pačios duomenų perdavimo spartos ir konfigūracijos nustatymų.

Modbus RS-485 palyginimas su kitais protokolais

Renkantis tinkamiausią ryšio protokolą, svarbu palyginti „Modbus RS-485“ su kitais populiariais sprendimais:

• Modbus RS-485 vs. Modbus TCP: „Modbus TCP“ siūlo didesnį greitį ir lengvesnę integraciją su IT tinklais, bet gali reikalauti brangesnės tinklo įrangos. „Modbus RS-485“ yra ekonomiškas ir patikimas sprendimas dideliais atstumais.
• Modbus RS-485 vs. CAN magistralė: CAN magistralė dažnai naudojama automobilių ir automatikos srityse dėl savo realaus laiko galimybių. „Modbus RS-485“ yra labiau paplitęs bendrojoje pramonės automatikoje ir siūlo platesnę įrenginių suderinamumą. CAN magistralė paprastai yra brangesnė.
• Modbus RS-485 vs. Profibus: „Profibus“ yra greitesnė ir turi didesnes duomenų apdorojimo galimybes, bet dažnai reikalauja specializuotos įrangos ir yra brangesnė. „Modbus RS-485“ išlieka ekonomiškesnis ir universalesnis pasirinkimas daugeliui pramoninių programų.

Apibendrinant, „Modbus“ per RS-485, kartu su „Modbus TCP“, išlieka gyvybiškai svarbus ryšių standartas pramoninio automatizavimo srityje. Jo patikimumas, paprastumas ir plačios taikymo galimybės užtikrina jo aktualumą šiuolaikinėje, nuolat besivystančioje pramoninėje aplinkoje. Įrenginių, tokių kaip DATEXEL DAT3580GW, atsiradimas, leidžiantis sklandžiai konvertuoti tarp skirtingų protokolų, dar labiau padidina šių technologijų lankstumą ir pritaikomumą.
