Optinis tinklas - tai šiuolaikinės telekomunikacijų infrastruktūros pagrindas, užtikrinantis itin spartų ir patikimą duomenų perdavimą. Jo veikimas paremtas šviesos impulsų naudojimu, perduodant informaciją optiniais skaidulais. Ši technologija pakeitė tradicinius varinius kabelius, atverdama duris naujoms galimybėms, tokioms kaip didelės spartos internetas, televizija, debesų kompiuterija ir daugelis kitų paslaugų, kurios šiandien tapo neatsiejama mūsų gyvenimo dalimi. Optinio tinklo įranga yra sudėtingas ir daugialypis komponentų rinkinys, kurio kiekvienas elementas atlieka specifinę ir gyvybiškai svarbią funkciją, užtikrinant sklandų ir efektyvų ryšį. Nuo pat pradinių tinklo elementų iki sudėtingiausių signalo valdymo sistemų, kiekvienas komponentas prisideda prie bendros sistemos našumo ir patikimumo.
Optinių Skaitidulų Tipai ir Savybės
Optinio tinklo širdis - tai optinės skaidulos, kurios perduoda duomenis šviesos pavidalu. Yra du pagrindiniai skaidulų tipai: vienmodės (single-mode) ir daugiamodės (multi-mode) skaidulos.
- Vienmodės skaidulos: Šios skaidulos turi labai mažą šerdies diametrą (apie 9 mikrometrai), todėl šviesos signalas keliauja tik vienu keliu - tiesiai. Dėl to jos užtikrina labai mažus signalo nuostolius ir minimalią dispersiją (išplitimą), leidžiantis perduoti duomenis dideliais atstumais (dešimtis ar net šimtus kilometrų) ir itin didelėmis spartiomis. Tai idealus pasirinkimas ilgoms tinklo atkaroms, tarptautiniams ryšiams ir didelio masto tinklams, pavyzdžiui, tarp miestų ar šalių. Vieno tipo skaidulos yra ypač svarbios telekomunikacijų operatoriams, teikiantiems plačiajuostį internetą dideliems regionams.
- Daugiamodės skaidulos: Šios skaidulos turi didesnį šerdies diametrą (nuo 50 iki 62.5 mikrometrų), todėl šviesos signalas gali keliauti keliais skirtingais keliais (modais) vienu metu. Dėl daugelio signalo kelių atsiranda didesnė dispersija, kuri riboja perdavimo atstumą (paprastai iki kelių šimtų metrų ar kelių kilometrų, priklausomai nuo skaidulos tipo ir duomenų spartos). Daugiamodės skaidulos yra pigesnės nei vienmodės ir dažnai naudojamos trumpesnėms atkaroms, pavyzdžiui, pastatų viduje, duomenų centruose ar vietiniuose tinkluose (LAN).
Skaidulų pasirinkimas priklauso nuo tinklo architektūros, reikalingo perdavimo atstumo ir duomenų spartos. Kiekvienas skaidulos tipas turi savo privalumus ir trūkumus, kurie lemia jo tinkamumą konkrečiam taikymui.
Aktyvioji Optinio Tinklo Įranga
Aktyvioji įranga yra ta dalis, kuri apdoroja, siunčia, priima ir valdo optinius signalus. Šiai kategorijai priskiriami įvairūs prietaisai, kurie yra būtini tinklo funkcionavimui.
Optiniai Siųstuvai-Imtuvai (Transceiveriai)
Transceiveriai yra vieni svarbiausių optinio tinklo komponentų. Jie yra atsakingi už elektrinių signalų pavertimą optiniais ir atvirkščiai. Tai leidžia duomenims keliauti optinėmis skaidulomis ir grįžti atgal į suprantamą formatą. Transceiveriai būna įvairių tipų, priklausomai nuo:
- Jungties tipo: Dažniausiai naudojamos LC, SC, ST, FC jungtys.
- Optinio signalo tipo: Vienmodės (SMF) arba daugiamodės (MMF) skaidulos.
- Perdavimo spartos: Nuo gigabitų per sekundę (Gbps) iki šimtų gigabitų per sekundę (Gbps) ir net terabitų per sekundę (Tbps).
- Bangos ilgio: Optinio signalo bangos ilgis lemia jo perdavimo atstumą ir gebėjimą dirbti su skirtingais optiniais komponentais.
- Perdavimo atstumo: Nuo trumpojo atstumo (SR) iki ilgojo atstumo (LR, ER, ZR).
Transceiveriai yra keičiami komponentai, leidžiantys lengvai atnaujinti tinklą ar pakeisti sugedusį įrenginį. Jie dažnai būna modulių pavidalu, kurie įstatomi į kitus tinklo įrenginius, tokius kaip jungikliai (switches) ar maršrutizatoriai (routers).
Jungikliai (Switches) ir Maršrutizatoriai (Routers)
Nors jungikliai ir maršrutizatoriai nėra išskirtinai optiniai įrenginiai, jie dažnai turi optinius prievadus, leidžiančius jiems bendrauti su optiniais tinklais.
- Jungikliai: Veikia tinklo duomenų perdavimo sluoksnyje (Layer 2) ir persiunčia duomenų paketus tarp skirtingų tinklo įrenginių tame pačiame tinkle. Optiniai jungikliai naudoja transceiverius, kad galėtų prisijungti prie optinių skaidulų.
- Maršrutizatoriai: Veikia tinklo sluoksnyje (Layer 3) ir yra atsakingi už duomenų paketų persiuntimą tarp skirtingų tinklų. Jie naudoja IP adresus, kad nustatytų optimalų kelią duomenims. Optiniai maršrutizatoriai taip pat naudoja transceiverius, kad galėtų bendrauti su optiniais tinklais.
Šie įrenginiai yra tinklo "smegenys", valdantys duomenų srautą ir užtikrinantys, kad informacija pasiektų savo paskirties vietą.
Optiniai Stiprintuvai (Optical Amplifiers)
Optiniai stiprintuvai, ypač EDFA (Erbium-Doped Fiber Amplifier), yra gyvybiškai svarbūs ilgo nuotolio optiniuose tinkluose. Optiniams signalams keliaujant skaidulomis, jie natūraliai silpsta (patiria nuostolius). Stiprintuvai, kaip rodo jų pavadinimas, stiprina šiuos silpnėjančius signalus, nepaverčiant jų atgal į elektrinius. Tai leidžia signalui keliauti dar didesnius atstumus be papildomų konversijų, taip taupant laiką ir energiją bei išlaikant signalo kokybę. EDFA stiprintuvai veikia tam tikrame bangos ilgių diapazone, kurį lemia juose esantis erbio priemaišos.
Optinių Tinklų Terminalai (ONT) ir Optiniai Linijų Terminalai (OLT)
Šie įrenginiai yra esminiai plačiajuosčio ryšio paslaugų teikimo (FTTx - Fiber to the x) architektūrose.
- Optinis Linijų Terminalas (OLT): Įrengiamas paslaugų teikėjo (pvz., interneto tiekėjo) duomenų centre. Jis yra tinklo centras, valdantis ir paskirstantis duomenis tarp daugelio vartotojų. OLT siunčia optinius signalus į vartotojų tinklą ir priima signalus iš jų.
- Optinis Tinklo Terminalas (ONT) / Optinis Tinklo Vienetas (ONU): Įrengiamas vartotojo pusėje (pvz., namuose ar biure). ONT/ONU gauna optinį signalą iš OLT ir paverčia jį elektriniais signalais, kuriuos gali suprasti vartotojo įrenginiai (kompiuteriai, maršrutizatoriai, televizoriai). ONT/ONU taip pat siunčia duomenis atgal į OLT.
Šie įrenginiai dirba kartu, sudarydami pasyvų optinį tinklą (PON - Passive Optical Network), kuris leidžia vienam optiniam kabeliui aptarnauti daugybę vartotojų, naudojant pasyvius optinius daliklius (splitters).
Pasyvioji Optinio Tinklo Įranga
Pasyvioji įranga nereikalauja elektros energijos savo veikimui ir atlieka pagrindines skaidulų valdymo funkcijas.

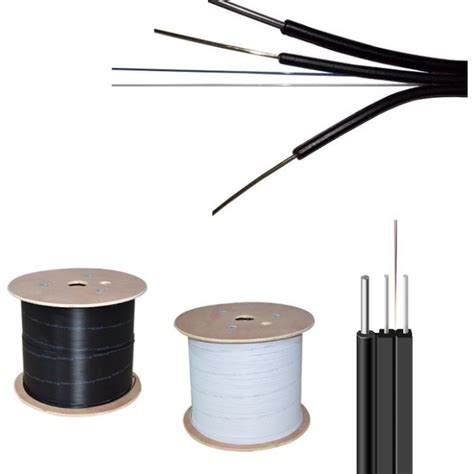

Optiniai Pluošto Kabeliai
Tai pagrindinis optinio tinklo elementas, kuriuo keliauja šviesos signalas. Kaip minėta, jie skirstomi į vienmodius ir daugiamodius. Kabeliai yra sudaryti iš kelių sluoksnių:
- Šerdis: Pagrindinė stiklo arba plastiko dalis, kuria keliauja šviesa.
- Dangos (Cladding): Apsauginis sluoksnis aplink šerdį, turintis žemesnį lūžio rodiklį, kuris atspindi šviesą atgal į šerdį, neleisdamas jai išsisklaidyti.
- Dangos (Coating): Apsauginis sluoksnis, saugantis skaidulą nuo fizinių pažeidimų.
- Armavimas: Stipresni sluoksniai, kurie apsaugo kabelį nuo tempimo, spaudimo ir kitų aplinkos veiksnių.
Kabeliai gali būti lauko (tvirtesni, atsparesni aplinkos poveikiui) arba vidaus (lankstesni, mažesni) naudojimui.
Optiniai Jungikliai (Connectors) ir Adapteriai (Couplers/Splice Closures)
- Optiniai Jungikliai (Connectors): Tai mechaniniai jungiamieji elementai, kurie leidžia greitai ir lengvai atjungti ir prijungti optinius kabelius prie tinklo įrangos ar kitų kabelių. Dažniausiai naudojami LC, SC, ST, FC jungikliai.
- Optiniai Sujungimai (Splices): Tai nuolatiniai optinių skaidulų sujungimai, kurie atliekami naudojant specialius įrenginius (sляютuvus - fusion splicers) arba mechaninius jungiklius. Sujungimai yra būtini, kai reikia pratęsti optinį kabelį ar sujungti kelis skaidulų galus.

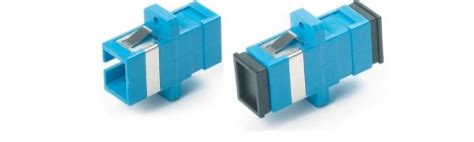

- Optiniai Adapteriai (Couplers): Naudojami sujungti du optinius kabelius su jungikliais. Jie užtikrina tikslų optinių jungiklio galų suderinimą, kad būtų minimalūs signalo nuostoliai.
- Sujungimo Dėžutės (Splice Closures): Tai apsauginės dėžutės, kuriose atliekami ir saugomi optinių skaidulų sujungimai. Jos apsaugo sujungimus nuo drėgmės, dulkių ir mechaninių pažeidimų.
Optiniai Dalikliai (Splitters) ir Kombaineriai (Combiners)
- Optiniai Dalikliai (Splitters): Naudojami vieną optinį signalą padalinti į kelis mažesnius signalus. Tai ypač svarbu PON tinkluose, kur vienas šviesolaidis iš OLT yra padalijamas į kelias atšakas, vedančias į skirtingus vartotojus. Dalikliai gali būti pasyvūs, nenaudojantys elektros energijos.
- Optiniai Kombaineriai (Combiners): Atlieka priešingą funkciją - sujungia kelis optinius signalus į vieną. Tai gali būti naudinga, kai reikia sujungti kelis duomenų srautus prieš juos perduodant per vieną optinę skaidulą.
Optinio Tinklo Valdymas ir Priežiūra
Optinio tinklo įranga reikalauja nuolatinio stebėjimo ir priežiūros, kad būtų užtikrintas optimalus veikimas.
Optinių Tinklų Monitoringas
Specializuota įranga, tokia kaip optiniai laiko srities reflektometrai (OTDR - Optical Time Domain Reflectometer), naudojama tinklo vientisumui tikrinti, gedimams aptikti ir signalo kokybei vertinti. OTDR siunčia trumpus optinius impulsus į skaidulą ir analizuoja atspindėtus signalus, kad nustatytų atstumą iki bet kokių pokyčių skaiduloje, tokių kaip lūžiai, lenkimai ar jungčių problemos.
Optinių Tinklų Saugumas
Optiniai tinklai, nors ir ne tokie jautrūs elektromagnetiniams trukdžiams kaip variniai, vis tiek reikalauja saugumo priemonių. Fizinis prieiga prie optinių kabelių ir įrangos turi būti kontroliuojama. Taip pat svarbu užtikrinti, kad duomenys nebūtų nutekinti per neteisėtus prisijungimus prie tinklo.
Optinio Tinklo Įrangos Tiekėjai ir Paslaugos
Įsigyjant optinio tinklo įrangą, svarbu atkreipti dėmesį į gamintojo reputaciją, technines specifikacijas ir teikiamas paslaugas. Įmonės, tokios kaip Senetic S.A., siūlo platų optinio tinklo įrangos asortimentą.
- Kokybė ir Patikimumas: Renkantis įrangą, svarbu atsižvelgti į jos kokybę ir patikimumą, ypač jei tinklas bus naudojamas kritinėms reikmėms.
- Techninė Parama: Geras gamintojas turėtų teikti kokybišką techninę paramą, konsultacijas ir pagalbą diegimo bei priežiūros klausimais.
- Garantija: Ilga gamintojo garantija yra patikimumo rodiklis.
Paspausdami mygtuką „Užsisakyti“, sutinkate į savo el. pašto dėžutę gauti rinkodaros informaciją. Jūsų asmens duomenis tvarkys Senetic S.A., registruota adresu ul. Przewozowa 32, 44-100 Gliwice, Poland. Turite teisę reikalauti prieigos prie savo asmens duomenų, galimybės juos taisyti ar trinti, taip pat galite apriboti arba panaikinti teisę juos tvarkyti.
Optinio tinklo įranga yra nuolat tobulėjanti sritis. Nuolat atsiranda naujos technologijos, didėja duomenų perdavimo spartos ir mažėja įrangos kaina. Tai leidžia optiniams tinklams tapti vis labiau prieinamiems ir atverti naujas galimybes verslui ir privatiems vartotojams.
Optinio Tinklo Ateitis ir Naujovės
Ateities optiniai tinklai bus dar spartesni, efektyvesni ir universalesni. Vyksta intensyvūs tyrimai, siekiant:
- Didinti pralaidumo ribas: Naujos skaidulų technologijos, tokios kaip daug branduolių turinčios skaidulos (multi-core fibers) ir daugiakampės skaidulos (mode-division multiplexing), leidžia perduoti žymiai daugiau duomenų tuo pačiu metu.
- Mažinti energijos sąnaudas: Optimizavus optinės įrangos dizainą ir išnaudojus pažangesnius signalų apdorojimo metodus, siekiama sumažinti energijos suvartojimą, kas yra svarbu dideliems duomenų centrams ir tinklų operatoriams.
- Integruoti dirbtinį intelektą (DI): DI gali būti naudojamas tinklo valdymui, trikčių prognozavimui ir optimizavimui, leidžiant tinklams automatiškai prisitaikyti prie kintančių poreikių.
- Plėtoti kvantinius tinklus: Nors dar ankstyvoje stadijoje, kvantinių tinklų technologijos žada revoliucinius pokyčius duomenų saugumo ir skaičiavimo srityse, o optinės technologijos bus jų pagrindas.
Optinio tinklo įranga yra sudėtingas, bet nepaprastai svarbus technologijų ansamblis. Nuo paprastų skaidulų iki sudėtingų signalo perdavimo ir valdymo sistemų, kiekvienas komponentas atlieka savo unikalų vaidmenį, užtikrinant pasaulinio ryšio efektyvumą ir patikimumą.
