ODOT-S2E2: Pažangus Modbus RTU/ASCII į Modbus TCP konverteris pramonės automatizacijai

Šiuolaikinėje pramonės automatizacijoje ryšių protokolų efektyvumas ir patikimumas yra itin svarbūs. Modbus protokolas, sukurtas dar 1979 metais, išliko vienu iš labiausiai paplitusių ir universaliausių pramoninių komunikacijos protokolų. Jo paprastumas, nemokama licencija ir gebėjimas vienu metu valdyti daugybę įrenginių padarė jį neatsiejama daugelio pramonės sistemų dalimi. Tačiau technologijoms progresuojant, atsiranda poreikis integruoti senesnius Modbus RTU/ASCII įrenginius su naujesnėmis Modbus TCP/IP tinklo infrastruktūromis. Būtent čia į pagalbą ateina tokie pažangūs sprendimai kaip ODOT-S2E2 konverteris.

ODOT-S2E2: Tilto statytojas tarp pasaulių

ODOT-S2E2 yra aukštos kokybės Modbus ryšio protokolo konverteris, sukurtas specialiai tam, kad užtikrintų sklandų ir efektyvų ryšių perdavimą tarp Modbus RTU/ASCII serijinių įrenginių ir Modbus TCP/IP tinklų. Šis įrenginys veikia kaip svarbus tiltas, leidžiantis prijungti Modbus įrenginius prie programavimo loginių valdiklių (PLC) ir pagrindinių kompiuterių, kurie palaiko Modbus TCP kliento funkcijas. Tai atveria naujas galimybes modernizuoti esamas sistemas ir kurti išmanesnius automatizuotus procesus.

Pagrindinės ODOT-S2E2 savybės ir privalumai

Šis konverteris pasižymi daugybe techninių ypatybių, kurios užtikrina jo universalumą ir patikimumą įvairiose pramoninėse aplinkose:

• Protokolų konvertavimas: Pagrindinė ODOT-S2E2 funkcija yra galimybė konvertuoti protokolus tarp Modbus-RTU ir Modbus-TCP. Tai reiškia, kad serijiniai įrenginiai, veikiantys pagal Modbus RTU arba ASCII standartus, gali būti lengvai integruoti į TCP/IP tinklą, leidžiant jiems bendrauti su kitais tinklo įrenginiais ir valdymo sistemomis.
• Daugialypis ryšys: Įrenginys palaiko iki 5 TCP klientų ryšį vienu metu. Tai suteikia didelį lankstumą, leidžiant prijungti kelis skirtingus valdiklius ar stebėjimo sistemas prie to paties Modbus įrenginio per vieną konverterį.
• Dvigubas nuoseklusis prievadas: ODOT-S2E2 modelis yra aprūpintas dviem RS485 nuosekliaisiais prievadais. Tai leidžia vienu metu prijungti ir valdyti du nepriklausomus Modbus RTU/ASCII įrenginius, taip padidinant sistemos pajėgumą ir efektyvumą. Taip pat yra modelis ODOT-S4E2, kuris turi keturis tokius prievadus, suteikdamas dar daugiau galimybių.
• Tvirtas dizainas: Aliuminio lydinio korpusas užtikrina įrenginio patvarumą ir atsparumą atšiaurioms pramoninėms sąlygoms. DIN bėgio montavimo galimybė leidžia lengvai ir saugiai instaliuoti konverterį pramoniniuose skydeliuose ir spintose.
• Fotoelektrinė izoliacija: Visi nuoseklieji signalai turi integruotą fotoelektrinę izoliaciją. Tai esminė funkcija, apsauganti įrenginius nuo įtampos svyravimų, elektros triukšmo ir galimų trumpųjų jungimų, kurie yra dažni pramoninėse aplinkose. Izoliacija užtikrina stabilų ir patikimą ryšį bei ilgina įrangos tarnavimo laiką.
• Platus techninių parametrų palaikymas: ODOT-S2E2 palaiko įvairius duomenų perdavimo nustatymus, tokius kaip 7 ar 8 duomenų bitai, 1 ar 2 stabdymo bitai, įvairūs kontroliniai skaitmenys (nėra, lyginis, nelyginis) ir platus perdavimo dažnių diapazonas nuo 1200 iki 115 200 bps. Tai užtikrina suderinamumą su plačiu spekru Modbus įrenginių.
• Didelė apkrova: Kiekvienas nuoseklusis prievadas teoriškai gali aptarnauti iki 31 įrenginio (RS485/RS422). Tai leidžia sukurti didelius ir sudėtingus Modbus tinklus, kuriuose vienas pagrindinis įrenginys gali valdyti daugybę pavaldinių prietaisų.

Modbus protokolo esmė ir taikymas

Modbus protokolas yra atvirojo tipo komunikacijos standartas, plačiai naudojamas pramonės automatizavimo srityje. Jo pagrindinis tikslas - leisti skirtingiems pramoniniams prietaisams, tokiems kaip jutikliai, pavaros, matavimo prietaisai ir valdymo sistemos, efektyviai bendrauti tarpusavyje. Pagrindinės Modbus savybės apima:

• Paprastumas ir prieinamumas: Protokolo struktūra yra santykinai paprasta, todėl jį lengva suprasti, įdiegti ir prižiūrėti. Svarbu paminėti, kad Modbus protokolas yra nemokamas, todėl jo naudojimas nereikalauja papildomų licencijavimo mokesčių.
• Master-Slave (Klientas-Serveris) architektūra: Modbus veikia pagal kliento-serverio (arba ankstesnį "master-slave") modelį. Sistemoje yra vienas pagrindinis įrenginys (klientas arba "master"), kuris inicijuoja ryšį ir siunčia komandas, ir vienas ar daugiau pavaldinių įrenginių (serverių arba "slaves"), kurie atsako į šias komandas. ODOT-S2E2 veikia kaip Modbus TCP serveris, priimantis kliento užklausas.
• Duomenų perdavimo lankstumas: Modbus gali perduoti duomenis tiek per tradicinius nuosekliuosius ryšius, tokius kaip RS-232 ir RS-485, tiek per modernius Ethernet tinklus (naudojant TCP/IP protokolą). ODOT-S2E2 leidžia sujungti šiuos du pasaulius.

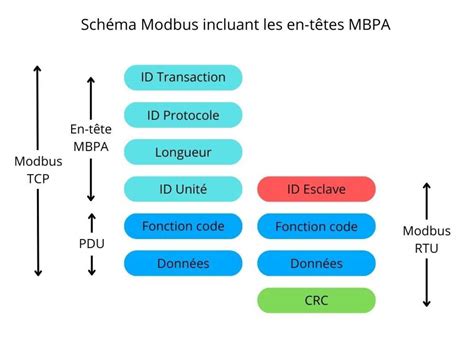

• Aiškus duomenų formatas: Duomenų perdavimas Modbus protokolu yra griežtai apibrėžtas. Kiekviena žinutė paprastai apima pavaldinio įrenginio adresą, funkcijos kodą (nurodantį, kokią operaciją reikia atlikti, pvz., skaityti ar rašyti duomenis), duomenų adresą ir pačius duomenis.
• Skaičiavimo formatų palaikymas: Protokolas palaiko įvairius skaičiavimo formatus, įskaitant binarinius ir kitus ankstesnius formatus, kas užtikrina suderinamumą su įvairių tipų matavimų ir duomenų pateikimo metodais.
• Plačios funkcijos: Modbus protokolas apima platų funkcijų rinkinį, leidžiantį atlikti tokias operacijas kaip duomenų skaitymas iš įrenginių, duomenų rašymas į įrenginius, įvairių duomenų tipų interpretavimas ir kt.

Modbus protokolas yra naudojamas įvairiose pramonės srityse: pastatų automatizavime, gamybos linijų valdyme, energetikos sektoriuje, vandens valymo sistemose ir daugelyje kitų. Jo palaikymas daugelyje pramonės įrenginių, įskaitant jutiklius, PLC, pavaras, ir įvairius keitiklius, daro jį itin universaliu pasirinkimu.

ODOT-S2E2 techniniai parametrai išsamiau

ODOT-S2E2 konverterio techniniai parametrai atskleidžia jo gebėjimą veikti įvairiose ir sudėtingose sąlygose:

• Tinklo darbo režimas: Siūlomi du pagrindiniai režimai: skaidrus perdavimas (transparent transmission) ir adresų atvaizdavimas (mapping mode). Skaidrus perdavimas leidžia duomenims tiesiogiai keliauti tarp Modbus RTU ir Modbus TCP įrenginių, tuo tarpu adresų atvaizdavimas suteikia galimybę modifikuoti adresus ir funkcijų kodus, kas gali būti naudinga integruojant įvairius įrenginius.
• Tinklo protokolas: Be pagrindinio Modbus TCP, palaikomi ir kiti svarbūs tinklo protokolai, tokie kaip ETHERNET, ARP, IP, TCP, ICMP, užtikrinantys stabilų ir patikimą ryšį tinklo lygiu.
• TCP ryšys: Maksimalus 5 klientų ryšių palaikymas.
• Pavaldinių (Slave) palaikymas: Maksimalus 62 pavaldinių įrenginių palaikymas (neįskaitant relės funkcijų).
• Modbus duomenų saugojimo sritis: Konverteris gali dirbti su įvairiomis Modbus duomenų sritimis, įskaitant:
  • 0xxxx sritis (Coil): 8192 bitų
  • 1xxxx sritis (Discrete Input): 8192 bitų
  • 3xxxx sritis (Input Register): 2048 žodžių (Word)
  • 4xxxx sritis (Holding Register): 2048 žodžių (Word)
  • 3xxxx sritis (System Diagnostic): 263 žodžių (Word)Tai apima visas pagrindines Modbus duomenų tipų kategorijas, leidžiant pilnai valdyti ir stebėti prijungtus įrenginius.
• ESD Apsauga: ±16KV ESD (elektrostatinės iškrovos) apsauga ant RS485 jungties, svarbi apsaugant jautrius elektroninius komponentus nuo žalos.
• Darbinė temperatūra: Platus darbinės temperatūros diapazonas nuo -40°C iki +85°C, leidžiantis naudoti įrenginį ekstremaliose aplinkose.
• Maitinimas: Įrenginys veikia su 9-36V DC maitinimo šaltiniu, kas yra standartinis pramoniniuose sprendimuose.

Konfigūravimas ir integravimas su Senteros produktais

Senteros gaminių gamintojas siūlo platų asortimentą įrenginių, skirtų palengvinti Modbus tinklų pajungimą ir naudojimą. Šie produktai yra suskirstyti į kelias grupes, palengvinančias sistemų kūrimą ir valdymą:

• Konfigūravimo įrankiai: Senteros 3SM Center programinė įranga (taip pat žinoma kaip 3S Modbus) leidžia automatiškai atpažinti prijungtus gaminius, juos stebėti ir konfigūruoti. Prie kompiuterio Senteros gaminius galima lengvai prijungti per Modbus į USB konverterį. Kai tiesioginis prisijungimas neįmanomas, naudojamas "Sensistant" konfigūravimo pultelis, kuris leidžia stebėti ir konfigūruoti vieną prijungtą gaminį per Modbus RTU.
• Tinklo gaminiai: Šie produktai leidžia sukurti Modbus RTU tinklus, kuriuose Senteros gaminiai gali veikti atskirai arba būti integruoti į internetą. Ypatingai vertingi yra Modbus RTU ir 0-10 VDC analoginio signalo keitikliai, kurie leidžia integruoti į Senteros sistemą išorinius įrenginius neturinčius Modbus sąsajos, tokius kaip EC ventiliatoriai, pavaros, vožtuvai ir kt.
• Maitinimo šaltiniai ir skirstytuvai: Modbus RTU maitinimo šaltiniai (repiteriai) ir skirstytuvai supaprastina kelių Senteros gaminių sujungimą, paskirstydami Modbus ryšį ir 24 VDC maitinimą. Didesniems tinklams repiteriai gali sustiprinti ryšį ir palaikyti ilgesnes tinklo linijas.
• Interneto moduliai (Gateway): Senteros valdymo sprendimai gali būti prijungti prie interneto per "Gateway" modulius. Tai suteikia papildomas funkcijas, tokias kaip duomenų registravimas, perspėjimų pranešimai, nuotolinis parametrų keitimas ir programinės įrangos atnaujinimai. Nuotolinė prieiga leidžia efektyviai atlikti priežiūros darbus, taupant laiką ir išteklius.

Pajungimo galimybės ir universalumas

Senteros gaminiai, kaip ir ODOT-S2E2, siūlo lankstias pajungimo galimybes. Dažniausiai naudojami du metodai:

1. Per A ir B gnybtus: Šiuo būdu Modbus informacija perduodama per du laidus, kas yra tipiškas RS485 ryšys.
2. Per RJ45 arba RS485 jungtis: Šios jungtys perduoda ne tik Modbus informaciją, bet ir maitinimo įtampą (PoE - Power over Ethernet arba panašūs sprendimai).

Toks lankstumas leidžia vartotojui pasirinkti tinkamiausią pajungimo būdą pagal esamą infrastruktūrą ir poreikius.

Kiti Modbus konverterių tipai ir panaudojimas

Nors ODOT-S2E2 ir Senteros produktai orientuojasi į Modbus RTU/ASCII į Modbus TCP konvertavimą, rinkoje yra ir kitų tipų Modbus konverterių, atitinkančių specifinius poreikius:

• Modbus RTU į Profibus keitikliai: Leidžia integruoti Modbus įrenginius į Profibus tinklus, kurie yra populiarūs kai kuriose pramonės šakose.
• Modbus RTU į Profinet tinklai: Profinet yra modernus Ethernet pagrindu veikiantis ryšių protokolas, ir keitikliai leidžia Modbus įrenginiams dalyvauti Profinet sistemose.
• Modbus/HART keitikliai: Šie įrenginiai yra skirti valdyti HART (Highway Addressable Remote Transducer) prietaisus, tokius kaip sensoriai, per Modbus tinklą. HART protokolas dažnai naudojamas lauko prietaisuose, o šie keitikliai leidžia vienu metu valdyti iki 15 HART įrenginių per Modbus RS485 arba net Modbus TCP/MQTT sąsajas.
• MODBUS/RTU modulis LED juostų valdymui: Tai specifinis modulis, skirtas valdyti LED apšvietimo sistemas per Modbus RTU. Jis turi 12 PWM išėjimų, suskirstytų į 4 grupes, palaiko RGB, RGBW ir vienspalves LED juostas, ir gali būti maitinamas nuo 12-48 VDC.

Išvada

ODOT-S2E2 ir panašūs Modbus konverteriai yra neatskiriama šiuolaikinės pramonės automatizacijos dalis. Jie suteikia galimybę efektyviai sujungti senesnius ir naujesnius įrenginius, modernizuoti sistemas, pagerinti valdymo lankstumą ir optimizuoti energijos vartojimą. Dėl savo tvirto dizaino, plačių techninių galimybių ir lengvo integravimo į esamas infrastruktūras, tokie sprendimai kaip ODOT-S2E2 yra puikus pasirinkimas siekiant užtikrinti patikimą ir efektyvų ryšių perdavimą pramoninėse aplikacijose.
