GSM Signalizacijos Pajungimo ir Konfigūravimo Vadovas

Šiame straipsnyje pateikiama išsami instrukcija, kaip atlikti GSM signalizacijos modulio ELDES ESIM022 pajungimą ir konfigūraciją, naudojant PARADOX SP6000 centralę kaip pavyzdį. Aptariami tiek paprasčiausi, tiek sudėtingesni pajungimo būdai, taip pat programavimo proceso žingsniai, naudojant kompiuterinę programą Eldes Configtool. Ši informacija bus naudinga tiek pradedantiesiems vartotojams, tiek patyrusiems technikos specialistams, norintiems užtikrinti savo namų ar verslo saugumą.

ELDES ESIM022 Modulio Pajungimas su Centralėmis

Daugelis klientų, įsigiję GSM modulį ELDES ESIM022, susiduria su įvairiais pajungimo klausimais. Siekiant palengvinti šį procesą, parengta trumpa instrukcija. Šiuo atveju GSM modulį jungiame prie centralės PARADOX SP6000. Panašus pajungimas galioja visoms mūsų parduodamoms centralėms, išskyrus pigiausią Paradox serijos centralę - Paradox SP4000.

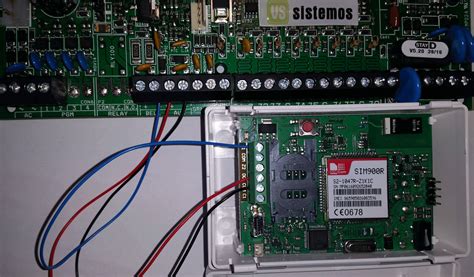

Paprasčiausias 3 laidų pajungimas

Šiam pajungimui reikalingi tik trys laidai. Pajungus tokiu būdu, sistema skambins ARBA siųs SMS žinutes, kai suveiks apsaugos sistemos sirena.

1. "+12V": Jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. "-12V": Jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.

4 laidų pajungimas su papildomu laidu

Kitas technikų mėgstamas pajungimo būdas yra su papildomu laidu, panaudojant centralės valdomą išėjimą (PGM). Dažniausiai PGM išėjimas yra užprogramuojamas taip, kad suveiktų dingus elektrai. Tokiu atveju sistema skambins ARBA siųs SMS žinutes, kai suveiks apsaugos sistemos sirena arba dingus elektrai.

Pasirinkus skambučio režimą, gausite tik bendrą skambutį. Tačiau SMS režimu sistema informuos konkrečiai, kas suveikė. 4 laidų pajungimas atrodo taip:

1. "+12V": Jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. "-12V": Jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.
4. Papildomo signalo aktyvavimas: Jungiama iš centralės „PGM“ į GSM modulio Z2 kontaktą - geltonas laidas.

ELDES ESIM022 Modulio Programavimas Kompiuteriu

GSM modulio programavimas gali būti atliekamas tiek SMS žinutėmis, tiek ir kompiuteriu, naudojant specialią programą Eldes Configtool. Tam reikia prijungti modulį prie kompiuterio mini USB konfigūravimo laidu.

Programavimo žingsniai su Eldes Configtool

1. Prijungimas prie kompiuterio: GSM modulį sujungiame su kompiuteriu USB kabeliu. ESIM022 modulio programavimui pakanka maitinimo iš USB kabelio. Tačiau šiuo atveju neveiks modemo funkcijos, kurios reikalauja pilno moduliu maitinimo.
2. Programos paleidimas: Paleidžiame Eldes Configtool programą. Pirmiausia matysime informacinį pranešimą, kad programa aptiko prijungtą GSM ESIM022 modulį.
3. Konfigūracijos atidarymas: Spaudžiame mygtuką "Open Configuration". Atsidariusiame lange, "Main settings" skirtuke pradedame konfigūraciją.
4. Vartotojų numerių įvedimas: Įvedame vartotojų numerius, kuriems bus siunčiamos žinutės ar skambinama. Gali būti įvestas vienas ar keli numeriai. Rekomenduojama numerius vesti "+370" formatu.
5. Papildomos baterijos ir pranešimų nustatymai:
   • Jei moduliui naudojama papildoma 9V kraunama baterija (krona), galima nustatyti, apie kokius elektros dingimo ar gedimo įvykius bus gaunama informacija. Kadangi sistema jungiama nuo apsaugos sistemos, kuri jau turi akumuliatorių, šie nustatymai gali būti nenaudojami.
   • Pasirinkimas "System Answer Call" nurodo, kad jums paskambinus į modulį, skambutis bus pakeltas. Jei prijungtas išorinis mikrofonas, bus girdimas garsas. Gamykliškai ši funkcija įjungta. Kitu atveju sistema tiesiog atmestų skambutį.
   • Pasirinkimas "Startup SMS Enabled" reiškia, kad sistemai įsijungus (pavyzdžiui, po elektros dingimo), gausite žinutę su nurodytu pavadinimu (Device Name laukelyje), informuojančią, kad sistema sėkmingai startavo.
6. Nustatymų išsaugojimas: Spaudžiame mygtuką "Write settings", kad nustatymai būtų nusiųsti į sistemą.

Įėjimų ir išėjimų konfigūravimas

Toliau atliekame konfigūraciją "Input/Output settings" skirtuke.

1. Skambučio arba SMS režimo pasirinkimas:

   • Jei pasirenkamas skambučio režimas ("Call Enabled"), zonų pavadinimų keisti negalėsite, tik nurodysite, nuo kokio signalo modulis jums paskambins.
   • Nurodoma, kada modelis skambins. "Input 1" atitinka modulio kontaktą Z1, "Input 2" - Z2, o "Tamper" - signalas bus siunčiamas, jei kas nors bandys atidaryti modulio dangtelį.

2. SMS pranešimų konfigūravimas: Jei naudojamas SMS nustatymas ("SMS Enabled"), konfigūruojame taip:

   • Įvedame Z1 kontakto aliarmo pavadinimą laukelyje "Input Alarm Event" ir pažymime, ar norime gauti SMS, ar ne. Antras laukelis "Input1 Restore event" nurodo, ką daryti dingus ar atsistačius aliarmo signalui. Pavyzdžiui, pavadinus "Nutilo sirena", galima pažymėti, ar norima apie šį įvykį gauti SMS žinutę.
   • Analogiškai nurodomas antro įėjimo signalas (tik jungiant 4 laidų pajungimu). Tam papildomai reikia suprogramuoti apsaugos sistemos valdomą išėjimą, kad jis suveiktų dingus elektrai. Įvykio signalas gali būti pavadintas "dingo elektra", o atsistatymo signalas - "atsirado elektra". Abiem atvejais galima pasirinkti gauti SMS žinutes.
   • Taip pat "Tamper" pasirinkime nustatomas signalas nuo GSM modulio dangtelio atidarymo, pavadinant jį, pavyzdžiui, "Pažeistas korpusas".

3. Prietaiso valdymo per SMS nustatymas: Su šiuo moduliu galima valdyti vieną prietaisą SMS žinutėmis, pavyzdžiui, įjungti/išjungti šviesą ar šildymą. Pavadinimas ir pirminiai nustatymai atliekami čia.
4. Nustatymų siuntimas į sistemą: Visą programavimą siunčiame į sistemą paspaudę "Write settings".

Kiti svarbūs sistemos nustatymai

Lape "System" galima rasti ir kitus dažnai naudojamus nustatymus:

1. Periodinių pranešimų gavimas: Šiuose nustatymuose nurodoma, ar norima gauti periodinę informacinę žinutę iš modulio apie jo veikimo būklę.

Bendras Signalizacijos Sistemos Montavimo Principas

Šiame skyriuje apžvelgsime bendrus signalizacijos sistemos montavimo principus, kurie gali šiek tiek skirtis priklausomai nuo konkretaus modelio.

Signalizacijos sistemos komponentų pajungimas

• Transformatorius ir centalė: Į dėžutę dedamas transformatorius ir centalė. Transformatoriaus mėlyni laidai jungiami į centralę (AC), o raudoni - prie 220V tinklo. Fazę būtina pajungti per saugiklį.
• Judesio daviklis: Paprastai jungiami 6 laidai: T2, T1 (geltonas ir baltas), NC, C (mėlynas ir žalias). Vienas iš laidų turi eiti per varžą, kuri būna kartu su centrale. + ir - jungiami atitinkamai prie raudono ir juodo laidų. Kitas laido galas jungiamas prie centralės. Geltonas ir baltas laidai yra skirti tamperiui - daviklio apsaugos nuo atidarymo mechanizmui. Tamperius reikia jungti nuosekliai visai grandinei, o po to prie centralės. Nuosekliai - tai reiškia, kad pirmo daviklio geltonas laidas jungiamas prie antro balto, antro geltonas - prie trečio balto ir t.t., kol lieka paskutinio daviklio geltonas ir pirmo daviklio baltas laidai. Raudonas ir juodas laidai jungiami į centralės AUX + ir -. Žalias ir mėlynas laidai jungiami į atskirus įėjimus, pavyzdžiui, Z1 ir COM, Z2 ir COM. Tokiu atveju kiekvieną daviklį bus galima atskirai įjungti, išjungti ar perprogramuoti.
• Sirena: Sirena taip pat turi 6 jungtis. S - žalias, L - mėlynas, GND - juodas, Vdd - raudonas, SAV - geltonas ir baltas. Geltonas ir baltas laidai yra skirti tamperiui, kurio paskirtis - apsauga nuo dangtelio atidarymo. Centralėje raudoną laidą jungiame prie BELL+, juodą - prie AUX-. Sireną gali reikėti jungti per 12V rėlę. Juodas ir raudonas laidai jungiami prie BELL, o vienas juodas (gali būti ir raudonas) - prie AUX. Sirenos žalią ir mėlyną laidus susukame kartu ir jungiame prie vieno iš dviejų likusių laisvų kontaktų. Jei pridėjus prie vieno kontakto sirena pradeda rėkti, vadinasi, reikia jungti prie kito.
• Pultas arba klaviatūra: Jo pagalba galima programuoti, išjungti ar įjungti signalizaciją. Jungiami 4 laidai: raudonas (R), juodas (B), geltonas (Y), žalias (G). Atitinkamai šie laidai jungiami centralėje į RED, BLK, YEL, GRN kontaktus.
• Akumuliatorius: Dėžutėje taip pat atsiranda akumuliatorius. Jo laidų su kitais tikrai nesumaišysite. Beliko tik suprogramuoti, ir darbas baigtas.

GSM Signalizacijos Montavimo Etapai

Montuojant GSM signalizaciją, svarbu atlikti kelis pagrindinius etapus:

1. SIM kortelės įdėjimas: Jums reikia įstatyti bet kurio mobiliojo ryšio operatoriaus SIM kortelę į GSM modulį.
2. Daviklių tvirtinimas: Pritvirtinkite daviklius reikiamose vietose.
3. Sistemos įjungimas: Įjunkite daviklius ir pačią sistemą.
4. Sistemos paruošimas darbui: Po šių veiksmų sistema bus paruošta darbui.

Pagrindinio signalizacijos bloko montavimas

• Vietos pasirinkimas: Pasirinkite vietą GSM signalizacijos montavimui, atsižvelgdami į šiuos parametrus:
  • Mobiliojo GSM ryšio prieinamumas: Tai svarbiausia sąlyga pagrindiniam signalizacijos blokui pastatyti. Dideli metalo gabalai gali neigiamai paveikti signalo stiprumą.
  • Montavimo vieta: Vieta turėtų būti sunkiai prieinama vagims, bet lengvai prieinama savininkui. Taip pat svarbu, kad būtų ryšys tarp pagrindinio bloko ir daviklių.
  • Apsauga nuo sugadinimo: Pasirinkite vietą, kuri neleidžia užpuolikui lengvai rasti ir sugadinti įrenginį. Pakanka apie 10 sekundžių, kad signalizacija spėtų prisiskambinti ir nusiųsti SMS žinutę suveikimo atveju.

Judesio daviklio tvirtinimas

• Komplektacija: Komplekte paprastai būna laikiklis, varžtai ir dvipusė juosta.
• Montavimo įrankiai: Jums prireiks atsuktuvo. Jei daviklio laikiklis tvirtinamas prie betono pagrindo, gali prireikti perforatoriaus. Jei pagrindas minkštesnis, pakaks atsuktuvo.
• Montavimo etapai:
  1. Pridekite laikiklį prie sienos.
  2. Pieštuku pažymėkite montavimo skyles.
  3. Pragręžkite pažymėtas skylutes (jei pagrindas minkštas, tiesiog prisukite laikiklį).
  4. Įsukite varžtus ir pritvirtinkite laikiklį.
  5. Ant laikiklio uždekite daviklį ir pasukite jį reikiamu kampu.

Langų/durų daviklio tvirtinimas

• Magnetinis kontaktas ir siųstuvas: Klijuojami ant dvipusės juostos.
• Atstumas: Maksimalus atstumas tarp kontakto ir siųstuvo yra apie 3 cm.
• Patikrinimas: Pabandykite rankose, kaip veikia daviklis (jei trumpam užsidega raudona lemputė, reiškia daviklis suveikė). Pabandykite atidaryti langą arba duris ir įsitikinkite, ar daviklis suveikia.

Sirenos montavimas

• Laidinė sirena: Jei komplekte yra laidinė sirena, tiesiog įjunkite laidą į tam skirtą lizdą ir pritvirtinkite sireną netoli pagrindinio bloko (dvipusė juosta paprastai būna komplekte).
• Belaidė sirena: Jei sirena belaidė, įjunkite ją į bet kurią rozetę.

GSM Signalizacijos Valdymas ir Priežiūra

Valdymo būdai

Signalizacijos valdomos SMS žinutėmis, skambučiu arba valdymo pulteliu. Visa informacija, kaip valdyti konkretų GSM signalizacijos modelį, rasite sistemos komplekto vartotojo instrukcijoje.

Eksploatacija ir priežiūra

Eksploatacijos metu GSM signalizacijos būklę būtina stebėti.

• Žema temperatūra: Kai sistema veikia žemoje temperatūroje, būtina dažniau stebėti baterijas. Jei baterija silpna ir ją reikia keisti, ant daviklio užsidegs lemputė ir degs be perstojo.
• Šaltis: Jei signalizacija turi dirbti ten, kur temperatūra žemesnė nei -15°C, patartina naudoti laidinius daviklius arba prie bevielių daviklių prijungti išorinį maitinimo šaltinį, nes baterijos blogai veikia esant žemai temperatūrai. Tokiu atveju signalizacija gali veikti iki -25°C ir daugiau šalčio.
• Reguliarus patikrinimas: Patikrinkite savo signalizaciją ir daviklius bent kartą į pusę metų.

SECOLINK Centralių ir Komunikatorių Instrukcijos

Šiuo metu gaminamų SECOLINK centralių, valdymo pultų, komunikatorių, jutiklių, išplėtimo modulių vartotojo, programavimo bei instaliavimo instrukcijas galima rasti atitinkamuose nuorodose.

Pastaba: Jei nerandate instrukcijos senam gaminiui, susisiekite nurodytais kontaktiniais el. pašto adresais.
