Modbus Protokolas: Universalus Ryšys Pramonės Automatikoje

Šiuolaikinė pramonė grindžiama efektyviu ir patikimu ryšiu tarp įvairių valdymo sistemų ir įrenginių. Pramoninė kontrolė evoliucionavo nuo atskiros kontrolės prie centralizuotos stebėjimo ir valdymo, o dabar pasiekė tinklo erą. Pramoniniai valdikliai, prijungti prie tinklo, suteikia patogų tinklo valdymą. Vienas iš svarbiausių ir plačiausiai naudojamų ryšio protokolų šioje srityje yra Modbus. Šis protokolas, sukurtas dar 1979 m. „Modicon“ (dabar „Schneider Electric“) įmonės, tapo pramoninių elektroninių prietaisų prijungimo standartu. Jo universalumas, paprastumas ir patikimumas lemia jo populiarumą ir ilgalaikį naudojimą pramonės automatikoje, pastatų valdymo sistemose (BMS), energijos valdyme ir ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemose.

Kas yra Modbus Protokolas?

Modbus yra atviras ryšio protokolas, sukurtas siekiant užtikrinti, kad kompiuteriai galėtų bendrauti su PLC (Programuojamais loginiais valdikliais) sistemomis. Kaip atviras protokolas, jo specifikacijos yra viešai prieinamos, todėl jį lengva pritaikyti ir integruoti į rinką. Šiandien Modbus TCP, speciali protokolo versija, yra įtraukta į IEC 61158 pramonės standartą. Modbus protokolas veikia pagal kliento/serverio arba užklausų/transliacijų architektūrą, kur klientas (dažniausiai kompiuteris ar valdymo sistema) siunčia duomenų užklausas serveriui (valdomam įrenginiui, pvz., PLC, jutikliui ar pavarai) arba prašo atlikti tam tikrus veiksmus. Klientas naudoja funkcinį kodą, nurodantį norimą operaciją.

Pagrindinė protokolo idėja yra užtikrinti ryšį tarp pagrindinio įrenginio (master) ir vieno ar kelių pavaldinių įrenginių (slave). Tai leidžia valdyti skirtingus matavimo prietaisus, jutiklius ar pavaras iš centrinio kompiuterio arba perduoti duomenis į jį. Modbus tinklas palaiko vieną meistrą ir iki 247 vergų prietaisų, kiekvienas su unikaliu ID nuo 1 iki 247.

Modbus Duomenų Perdavimo Režimai ir Sąsajos

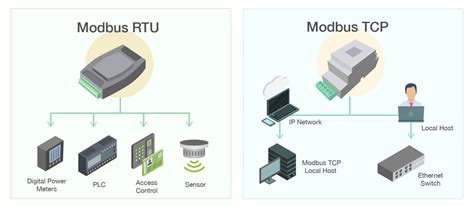

Modbus protokolas gali perduoti duomenis trimis skirtingais būdais: ASCII, RTU ir TCP. Kiekvienas režimas tinka skirtingiems tikslams ir naudoja skirtingas perdavimo terpės, tokias kaip Ethernet arba nuoseklusis ryšys (serial communication).

• Modbus Serial: Šis režimas apima du variantus, kurie šiek tiek skiriasi pagal duomenų vaizdavimą ir protokolo detales.

  • Modbus RTU (Remote Terminal Unit): Tai kompaktiškas, dvejetainis duomenų vaizdas. RTU formatas naudoja ciklinę atleidimo iš darbo kontrolinę sumą (CRC) klaidų aptikimui, užtikrinant patikimą duomenų perdavimą. Kiekvienas RTU pranešimas prasideda ilga pauze (bent 3,5 simbolio), po kurios seka pavaldinio adresas, funkcinis kodas ir duomenys. CRC laukas naudojamas patikrinti perduotų duomenų vientisumą. RTU perduoda dvejetainius kodus, kurie yra efektyvesni ir mažiau jautrūs trikdžiams nei ASCII.
  • Modbus ASCII (American Standard Code for Information Interchange): Tai žmogaus skaitomas, žodinis vaizdas. ASCII formatas naudoja išilginę pertekliaus kontrolinę sumą (LRC) klaidų aptikimui. Duomenys siunčiami ASCII formatu, kad juos būtų galima perskaityti žmonėms, tačiau tai reikalauja daugiau duomenų ir yra sudėtingiau įgyvendinti nei dvejetainis perdavimas. Kiekvienas ASCII pranešimas prasideda dvitaškiu (:), po kurio seka gavėjo adresas, komanda, pranešimas ir LRC.

• Modbus TCP/IP: Šis režimas skirtas Ethernet tinklui. Jis labai panašus į RTU režimą, nes perduoda dvejetainius kodus, tačiau „Modbus TCP“ nereikalauja skaičiuoti valdymo baitų, o TCP tvarkykles galima diegti lengviau. Modbus TCP/IP naudoja IP adresą ryšiui su pavaldiniu įrenginiu ir paprastai naudoja TCP prievadą 502. Kiekvieno TCP pranešimo pradžioje yra operacijos numeris, protokolo ID ir ilgio laukas, po kurio seka vieneto ID, funkcinis laukas ir duomenys.

Modbus gali palaikyti įvairias elektrines sąsajas, tokias kaip RS-232, RS-485 ir kt.

• RS-232: Paprastas taškas-taškas ryšys, tinkamas trumpam atstumui tarp dviejų įrenginių.
• RS-485: Tinkamas prijungti daugiau nei du įrenginius ir didesniu atstumu. RS-485 yra labai bendro pobūdžio ir palaiko iki 32 mazgų 1200 metrų atstumu; didesniam skaičiui mazgų gali prireikti kartotuvo. RS-485 ryšys yra tvirtas ir atsparus trikdžiams, todėl plačiai naudojamas pramonėje ir ŠVOK.

Būtina užtikrinti, kad visi tinklo įrenginiai naudotų tą pačią duomenų perdavimo spartą (baud rate), kuri dažniausiai būna 9600-19200 bps.

Modbus Privalumai Pramoninėje Automatikoje

Modbus protokolas suteikia daugybę privalumų, dėl kurių jis yra pageidaujamas pasirinkimas pramonės automatikoje:

1. Paprastumas ir Lengvas Įdiegimas: Modbus RTU komunikacijoje naudojama paprasta, lengvai suprantama protokolo struktūra, leidžianti greitai integruoti ir atlikti minimalų trikčių šalinimą. Tai sumažina inžinierių ir technikų mokymosi laiką.
2. Lankstumas ir Mastelio Keitimas: Modbus RTU tinklas leidžia iki 247 įrenginių bendrauti tame pačiame tinkle, nereikalaujant sudėtingų konfigūracijų. Jį galima lengvai išplėsti įtraukiant daugiau įrenginių arba atnaujinti, kad būtų palaikomi naujesni Modbus standartai. Modbus TCP/IP taip pat leidžia lengvai keisti mastelį, nes galima pridėti daugiau jutiklių ar įrenginių be laidų ar infrastruktūros pakeitimų.
3. Pritaikymas ir Suderinamumas: Kaip atviras protokolas, Modbus RTU užtikrina įvairių įrenginių ir programinės įrangos suderinamumą. Dauguma skirtingų gamintojų įrenginių gali sklandžiai bendrauti per Modbus ryšį, todėl jis laikomas universalia kalba pramonėje.
4. Patikimumas ir Trikdžių Atsparumas: Modbus RTU komunikacija naudoja ciklinį pertekliaus patikrinimą (CRC) klaidų aptikimui, užtikrinant patikimą duomenų perdavimą. Jis sukurtas taip, kad būtų atsparus elektros trikdžiams, todėl tinka atšiaurioje pramoninėje aplinkoje. RS485 technologija, naudojama Modbus RTU, papildomai sustiprina ryšio tvirtumą ir atsparumą trikdžiams.
5. Universalumas: Modbus RTU komunikacija taikoma įvairiuose sektoriuose, įskaitant gamybą, pastatų automatiką, energijos valdymą, ŠVOK ir kt. Jis gali būti naudojamas su PLC, HMI (žmogaus ir mašinos sąsajomis), jutikliais, pavaromis ir kitais pramoniniais įrenginiais.
6. Kelių Parametrų Vienu Metu Nuskaitymas: Modbus RTU ryšys per vieną ryšio ciklą iš vieno įrenginio gali surinkti kelis duomenų taškus. Tai apima diagnostiką, konfigūracijos nustatymus ir kelis jutiklių rodmenis, leidžiančius atlikti išsamesnį stebėjimą ir valdymą.
7. Tikslumas: Modbus ryšys, būdamas skaitmeninis, užtikrina didelį duomenų perdavimo greitį ir tikslumą. Skirtingai nuo analoginių signalų, kurie gali nukentėti dėl signalo pablogėjimo ir trikdžių dideliais atstumais, Modbus perduoda duomenis skaitmeniniu formatu, užtikrindamas, kad informacija išliktų nepažeista ir tiksli.
8. Lengvas Trikdžių Šalinimas ir Priežiūra: Skaitmeninės sistemos, tokios kaip Modbus, siūlo patobulintas diagnostikos galimybes, naudojant ciklinį patikrinimą (CRC). Pateikiami išsamūs klaidų pranešimai ir būsenos ataskaitos, todėl lengviau nustatyti ir išspręsti problemas. Nuotolinė diagnostika taip pat galima prisijungus prie debesies.
9. Sumažintas Signalų Laidų Kiekis: Modbus ryšys sumažina didelių signalų laidų poreikį. Užuot vedę atskirus laidus su tinkamu ekranavimu ir įžeminimu kiekvienam analoginiam signalui, viena skaitmeninio ryšio linija gali perduoti kelis signalus. Tai supaprastina montavimo procesą, sumažina galimų gedimų skaičių ir sumažina medžiagų bei darbo sąnaudas.
10. Dvipusė Komunikacija: Modbus leidžia palaikyti ryšį dviem kryptimis, leidžiant ne tik rinkti duomenis, bet ir siųsti komandas į lauko įrenginius. Tai palaiko pažangias valdymo strategijas ir automatizavimo užduotis, kurių neįmanoma atlikti naudojant vienakrypčius analoginius signalus.

Modbus Prieš Analoginius Signalus

Palyginti su tradiciniais analoginiais signalais (pvz., 0-10 voltų), Modbus ryšys suteikia ženklių pranašumų:

• Atsparumas Trikdžiams: Analoginiai signalai pastate yra labiau linkę į trikdžius, ypač kai kabeliai yra ilgi ar nutiesti šalia maitinimo kabelių. Modbus ryšys yra daug stabilesnis ir patikimesnis, leidžiantis naudoti žymiai ilgesnius kabelius be trikdžių ar duomenų praradimo rizikos.
• Tikslumas: Skaitmeninis Modbus ryšys užtikrina didesnį tikslumą ir atsparumą signalo pablogėjimui dideliais atstumais, palyginti su analoginiais signalais.
• Duomenų Turtingumas: Analoginiai signalai paprastai perduoda vieną matavimą, pvz., temperatūrą. Modbus vienu metu gali perduoti kelis parametrus ir būsenos informaciją, įskaitant diagnostiką, konfigūracijos nustatymus ir kelis jutiklių rodmenis. Pavyzdžiui, valdomas EC variklis per Modbus gali atsiųsti informaciją apie faktinį greitį, variklio temperatūrą, energijos suvartojimą ir pranešimus apie galimas problemas.
• Suderinamumas: Modbus yra atviras ir plačiai naudojamas protokolas, palaikomas daugybės įvairių gamintojų įrenginių. Tai palengvina integraciją ir sumažina priklausomybę nuo konkrečių pardavėjų. Analoginės sistemos dažnai susiduria su suderinamumo problemomis.
• Lengvas Trikdžių Šalinimas: Modbus siūlo patobulintas diagnostikos galimybes ir išsamius klaidų pranešimus, palengvinant problemas. Analoginėms sistemoms dažnai reikia atlikti rankinį patikrinimą ir testavimą.
• Sumažintas Laidų Kiekis: Viena Modbus linija gali perduoti kelis signalus, sumažinant atskirų analoginių laidų poreikį, ekranavimą ir įžeminimą.

Nors Modbus turi daug privalumų, yra specifinių situacijų, kai analoginiai arba skaitmeniniai signalai vis dar gali būti pageidaujami ar būtini, ypač senesnei ŠVOK įrangai, kuri palaiko tik šiuos signalus. Tokiais atvejais naudojami specialūs keitikliai, kurie konvertuoja analoginius arba skaitmeninius signalus į Modbus RTU formatą.

Modbus Moduliai ir Keitikliai

Siekiant išplėsti valdiklių funkcionalumą ir integruoti juos į Modbus tinklus, gamintojai siūlo įvairius modulius ir keitiklius. Pavyzdžiui, Ouman siūlo universalius įėjimo/išėjimo keitiklius, kurie prijungiami prie valdiklio per Modbus RTU. Tai leidžia sukurti efektyvius sprendimus vėdinimo sistemoms, leidžiant valdyti ir stebėti sistemą internetu, įdiegus Modbus RTU į TCP konverterį.

Pavyzdžiai:

• FLEX UI8/UI16: Modbus RTU keitikliai su universaliais įėjimais, galintys matuoti temperatūrą (NTC10, Ni1000, Pt1000 jutikliais), įtampą (0-10 VDC) ir kontaktų būseną. UI16 modulis turi 16 universalių įėjimų ir impulsų skaitiklio funkcijas.
• FLEX AO8: Modbus RTU keitiklis su 8 analoginiais išėjimais (0-10 VDC).
• FLEX DO4-R/DO4-TRS: Moduliai su 4 reliniais arba simistoriniais išėjimais, valdomi per Modbus RTU.
• Flex Combi 21/32: Ant DIN bėgelio montuojami įėjimų/išėjimų keitikliai į Modbus RTU. Flex Combi 21 turi universalius įėjimus, analoginius išėjimus, relinius ir simistorinius išėjimus. Flex Combi 32 siūlo dar daugiau I/O galimybių (32 įėjimai/išėjimai).

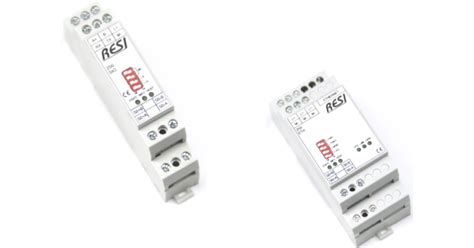

• DRM serija: Ant DIN bėgelio montuojami Modbus RTU (RS485) valdomi moduliai su relės išėjimais (DRM-M-02 su dviem, DRM-M-04 su keturiais reliniais išėjimais). Šie moduliai leidžia per Modbus komandas perjungti C/O relės kontaktus, valdant išorinius įrenginius.
• MPC-123: Hermetiškame korpuse su vidiniais akumuliatoriais sukurtas dujų apskaitai skirtas keitiklis. Jis atlieka duomenų nuskaitymo, kaupimo ir nuotolinio perdavimo funkcijas, naudodamas GPRS/GSM modemą. MPC-123 palaiko įvairias sąsajas (RS232, RS485, Mbus ir kt.) ir protokolus (TCP/IP, Modbus RTU, Modbus TCP/IP), leidžiantis prijungti skirtingų tipų ir gamintojų skaitiklius.

Modbus TCP/IP Komunikacijos Moduliai Energijos Skaitikliams

Šiuolaikiniai energijos skaitikliai taip pat integruojami į tinklo sistemas per Modbus protokolą. Pavyzdžiui, Kamstrup komunikacijos modulis ModBus TCP yra suderinamas su Multical 603 ir 803 serijos skaitikliais. Šis modulis palaiko dažniausiai naudojamus šildymo ir vėsinimo registrus, leidžiantis greitai nuskaityti duomenis ir naudoti juos kontrolės bei reguliavimo tikslais. Modbus TCP protokolas palengvina įvairius skaitiklio duomenų formatavimus, kad būtų galima susidoroti su skirtinga skaitymo įranga. Skaitikliai, perduodantys duomenis per Modbus, gali teikti informaciją apie aliarmus, energijos sutrikimus, temperatūros klaidas, vandens nuotėkius, oro sistemoje buvimą ar neteisingą srauto kryptį.

Išplėstinis Modbus Protokolas: Modbus Plus

Reikėtų paminėti ir Modbus Plus (MB+) versiją, kuri yra išplėstinė Modbus protokolo versija. Tačiau šis protokolas yra patentuotas ir skiriasi nuo standartinio Modbus. Jis reikalauja specializuoto kooprocesoriaus, naudoja 1Mbit/s susuktą porų laidą ir turi konversijos izoliaciją kiekviename mazge. Nors jis siūlo didesnį greitį ir tam tikrus privalumus, jo patentuota prigimtis riboja jo plačiai paplitusį naudojimą, palyginti su atviruoju Modbus RTU ir Modbus TCP/IP.

Išvada

Modbus protokolas, nepaisant savo amžiaus, išlieka gyvybiškai svarbiu pramoninės automatikos ir valdymo sistemų elementu. Jo paprastumas, lankstumas, patikimumas ir plačios pritaikymo galimybės daro jį universalia "kalba" įvairiems įrenginiams bendrauti. Nuo tradicinių RS-485 tinklų iki modernių Ethernet sprendimų, Modbus užtikrina efektyvų ir patikimą duomenų perdavimą, leidžiantį automatizuoti procesus, optimizuoti energijos naudojimą ir pagerinti bendrą pramonės sistemų veiklos efektyvumą. Įvairūs Modbus moduliai ir keitikliai leidžia lengvai integruoti net ir senesnę įrangą į modernias tinklo sistemas, užtikrinant sklandų perėjimą prie skaitmeninės pramonės ateities.
