Triodas, arba kitaip puslaidininkinis triodas, yra vienas iš fundamentalių elektronikos komponentų, kurio pagrindinė funkcija yra elektrinių signalų stiprinimas ir perjungimas. Šis puslaidininkinis įtaisas, turintis dvi PN sandūras ir tris išorės elektrodus, atvėrė kelią visai moderniai elektronikai. Jo išradimas, laikomas elektronikos revoliucijos pradžia, pakeitė technologijų raidą ir leido sukurti daugybę dabar mums įprastų prietaisų.
Istorinė Apžvalga ir Išradimo Pradžia
Elektronikos amžius prasidėjo 1904 m. išradus pirmąją elektroninę lempą - vakuuminį diodą. Radijo išradėjo Marconi bendradarbis Ambrose Flemingas į stiklo vamzdį, iš kurio buvo išpumpuotas oras, įstatė du elektrodus: kaitinamą katodą ir anodą. Elektros srovė galėjo tekėti nuo įkaitinto katodo link anodo, bet ne atvirkščiai. Diodas buvo greitai pritaikytas radijo imtuvų detektavimo grandinėse. Tačiau tikrasis proveržis įvyko 1906 m., kai amerikietis Lee de Forestas tarp katodo ir anodo pridėjo trečią elektrodą - tinklelį. Taip gimė triodas, kurio dėka buvo atrasta signalo stiprinimo galimybė. Nedidelis tinklelio įtampos pokytis sukeldavo didelį anodo srovės kitimą, o tai ir yra stiprinimo principas. Šis atradimas laikomas elektronikos pradžia.
Vakuuminiame triode yra trys pagrindiniai elektrodai: katodas, anodas ir tinklelis. Katodas yra kaitinamas kaitinimo siūlelio, kuris išskiria elektronus. Anodas traukia šiuos elektronus. Tinklelis, esantis tarp katodo ir anodo, veikia kaip valdymo elementas. Jis gali būti teigiamai arba neigiamai įkrautas. Teigiamai įkrautas tinklelis traukia elektronus, taip didindamas srovę. Neigiamai įkrautas tinklelis sukuria barjerą, kuris stabdo elektronų judėjimą, taip kontroliuodamas srovę. Šios dalys yra hermetiškai sudėtos stikliniame inde, kuriame nėra oro. Kadangi kaitinimo siūlelis turi ribotą tarnavimo laiką, jis dažnai daromas kaip keičiama dalis, o elektrodai tvirtinami prie smeigtukų, įsistatančių į lizdą.
Puslaidininkinio Triodo (Tranzistoriaus) Sandara ir Veikimo Principas
Šiuolaikinėje elektronikoje plačiai naudojami ne vakuuminiai, o puslaidininkiniai triodai, kitaip dar vadinami tranzistoriais. Tranzistorius, kurio tikrasis pavadinimas yra puslaidininkinis triodas, yra puslaidininkinis įtaisas su dviem PN jungtimis viduje ir trimis išvesties elektrodais išorėje. Pagrindinis jo principas yra panašus į vakuuminio triodo - valdyti didelę srovę per mažą įvesties signalą.

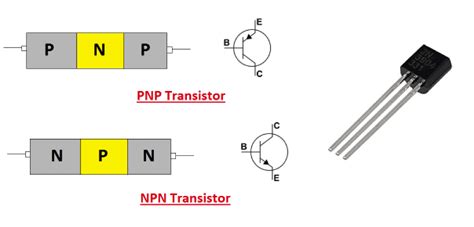

Pagal vidinę struktūrą, tranzistoriai gali būti skirstomi į PNP ir NPN tipus. Abu tipai veikia panašiu principu, tačiau skiriasi elektronų ir skylių judėjimo kryptimis. Tranzistorius iš esmės jungia du diodus prie to paties poliaus. Tam, kad būtų galima valdyti kolektoriaus srovę bazės srove per nešiklių difuziją ir rekombinaciją, naudojama speciali struktūra su siaura bazine sritimi.
Pagrindinė triodo (tranzistoriaus) charakteristika yra stiprinimas. Tai reiškia, kad jis gali sustiprinti mažus elektros signalus į didelius, reikalingus elektrinius signalus. Stiprinimo principas yra valdyti didelę statinę nuolatinę srovę per mažą kintamosios srovės įvestį. Galima įsivaizduoti triodą kaip užtvanką su dviem vožtuvais: vienu dideliu ir vienu mažu. Mažas vožtuvas atidaromas nedidelės jėgos pagalba (mažas įvesties signalas), o tai savo ruožtu leidžia valdyti didelio vožtuvo atidarymą (didelė išėjimo srovė). Kuo didesnis mažo vožtuvo atidarymo dydis (įvesties signalo dydis), tuo labiau atsidaro didysis vožtuvas (išėjimo signalo dydis). Šis principas leidžia triodui veikti kaip stiprintuvui.
Be stiprinimo, triodas taip pat gali veikti kaip jungiklis. Tai reiškia, kad jis gali praleisti srovę arba ją blokuoti, priklausomai nuo valdymo signalo. Skaitmeninėse grandinėse tranzistoriai dažniausiai naudojami kaip jungikliai, dirbantys soties (visiškai atidarytas) ir išjungimo (visiškai uždarytas) zonose.
Triodo Veikimo Būsenos ir Darbo Taško Nustatymas
Triodas gali veikti trijose pagrindinėse būsenose: apkrovos, soties ir stiprinimo. Kiekviena būsena pasižymi tam tikrais parametrais ir taikymu.
- Apkrovos (Cut-off) būsena: Šiuo atveju tranzistorius iš esmės neveikia, kolektoriaus srovė (Ic) yra labai maža, artima nuliui. Įtampa tarp kolektoriaus ir emiterio (Uce) yra artima maitinimo įtampai (VCC). Tai atitinka jungiklio "išjungto" režimą.
- Soties (Saturation) būsena: Kolektoriaus srovė pasiekia maksimalią vertę ir nebegali didėti, net jei bazės srovė (Ib) didėja. Įtampa tarp kolektoriaus ir emiterio (Uce) yra artima 0V. Tai atitinka jungiklio "įjungto" režimą.
- Stiprinimo (Active) būsena: Tai tarpinė būsena tarp apkrovos ir soties, kurioje tranzistorius veikia kaip stiprintuvas. Įtampa Uce yra tarp 0V ir VCC. Šioje būsenoje įvesties signalas yra proporcingai sustiprinamas išėjime.
Norint, kad tranzistorius efektyviai stiprintų signalą, būtina tinkamai nustatyti jo statinį darbo tašką. Tai reiškia pasirinkti tokias nuolatinės srovės (DC) poslinkio sąlygas, kad tranzistorius dirbtų stiprinimo zonoje. Paprastai siekiama, kad Uce būtų maždaug pusė maitinimo įtampos (VCC/2). Toks pasirinkimas užtikrina, kad įvesties signalo teigiami ir neigiami pokyčiai galėtų simetriškai keisti išėjimo įtampą, nepasiekdami apkrovos ar soties ribų.
Statinio darbo taško nustatymas atliekamas naudojant atitinkamus rezistorius (pvz., R1 ir R2 1 pav. pateiktoje grandinėje), kurie sukuria reikiamą bazės srovę ir palaiko tinkamą DC poslinkį. Šie rezistoriai sudaro įtampos daliklius ir reguliuoja srovę, užtikrindami stabilų tranzistoriaus veikimą. Praktikoje, skaičiuojant rezistorių reikšmes, atsižvelgiama į tranzistoriaus parametrus, tokius kaip srovės stiprinimo koeficientas (β), ir gali prireikti korekcijų dėl teorijos ir realybės skirtumų.
Svarbūs Tranzistoriaus Parametrai
Norint tinkamai panaudoti tranzistorių elektroninėse grandinėse, svarbu suprasti jo pagrindinius parametrus:
- β (Beta) reikšmė (srovės stiprinimo koeficientas): Tai vienas svarbiausių parametrų, apibūdinantis tranzistoriaus gebėjimą stiprinti srovę. Kuo didesnė β reikšmė, tuo didesnis gali būti stiprinimo koeficientas. Paprastai β vertė svyruoja nuo 30 iki 80, nors gali būti ir didesnė, priklausomai nuo tranzistoriaus tipo ir veikimo sąlygų. Tačiau pernelyg didelė β reikšmė gali lemti nestabilumą.
- Atvirkštinė srovė tarp polių: Kuo mažesnė ši srovė, tuo didesnis tranzistoriaus stabilumas.
- Atvirkštinio skilimo charakteristikos: Tranzistorius, kaip ir diodas, turi atvirkštinio skilimo įtampą. Jei atvirkštinė įtampa viršija vardinę vertę, tranzistorius gali sugesti.
- Darbo dažnis: Tranzistoriaus stiprinimo koeficientas išlieka pastovus tik tam tikrame dažnių diapazone. Viršijus šį diapazoną, stiprinimo koeficientas smarkiai sumažėja.
Tranzistoriaus Taikymas ir Jo Vieta Elektronikoje
Tranzistoriai turi plačias taikymo galimybes. Jų gebėjimas stiprinti signalus ir veikti kaip jungikliai daro juos nepakeičiamais įvairiose elektroninėse grandinėse, tokiose kaip:
- Signalų stiprintuvai: Audio stiprintuvai, radijo dažnių stiprintuvai ir kiti.
- Perjungimo grandinės: Skaitmeninės logikos grandinės, maitinimo šaltiniai.
- Logikos grandinės: Tranzistorius-tranzistoriaus logika (TTL) yra plačiai naudojama skaitmeniniuose įrenginiuose. TTL NAND vartai, sudaryti iš kelių tranzistorių ir varžinių elementų, yra pagrindinis TTL logikos elementas.
- Integruotos grandinės (IC): Šiuolaikinės integruotos grandinės sudarytos iš milijonų ar net milijardų tranzistorių, atliekančių įvairias funkcijas.
Palyginus su vakuuminėmis lempomis, tranzistoriai pasižymi daugeliu privalumų: mažesnis dydis, mažesnis energijos suvartojimas, didesnis patikimumas ir ilgesnis tarnavimo laikas. Nors vakuuminės lempos vis dar naudojamos tam tikrose specifinėse srityse (pvz., aukštos klasės garso stiprintuvuose), didžioji dalis elektronikos prietaisų remiasi puslaidininkinių tranzistorių technologija.
Iš esmės, tranzistorius yra pagrindinis elektroninių grandinių komponentas, leidžiantis valdyti ir stiprinti elektrinius signalus, taip sudarant pagrindą beveik visai šiuolaikinei elektronikai - nuo paprasčiausių radijo imtuvų iki sudėtingiausių kompiuterių ir išmaniųjų telefonų. Jo universalumas ir efektyvumas padarė jį vienu svarbiausių išradimų 20-ajame amžiuje.
