Aukšto dažnio (HF) radijo ryšys yra esminė technologija, leidžianti perduoti informaciją per atstumus, kur tradiciniai laidiniai ryšiai yra neįmanomi ar nepraktiškas. Ši technologija, turinti ilgą ir turtingą istoriją, ir toliau vaidina svarbų vaidmenį įvairiose srityse, nuo karinių operacijų iki kosminio ryšio. Šiame straipsnyje gilinsimės į aukšto dažnio radijo ryšio pagrindus, skirtingas dažnių juostas, jų taikymą ir pažangias integracijos galimybes, remdamiesi tiek fundamentaliais principais, tiek ir praktiniais pavyzdžiais.
Radijo Bangų Fizika ir Dažnių Spektras
Radijo bangos yra elektromagnetinio spektro dalis, apibrėžiama kaip periodiškai besikeičiantys elektrinis ir magnetinis laukai, sklindantys erdvėje. Jas sukuria periodiškai kintanti elektros srovė ar krūviai. Šios bangos, panašiai kaip ir šviesa, gali sklisti laisvoje erdvėje, tačiau jų sklidimui didelę įtaką daro terpės savybės ir sklidimo kelyje esantys objektai. Sklindant radijo bangoms, gali atsirasti atspindžiai, lūžiai, difrakcija, absorbcija, sklaida ir poliarizacijos pokyčiai.
Radijo bangų greitis laisvoje erdvėje yra artimas šviesos greičiui, maždaug 299 792,458 km/s. Bangos ilgis (λ) yra mažiausias atstumas tarp dviejų taškų, svyruojančių vienoda faze bangos sklidimo kryptimi. Bangos ilgis ir dažnis (f) yra susiję formule λ = v / f, kur v yra bangos greitis terpėje.
Elektromagnetinių bangų teorija grindžiama Džeimso Klarko Maksvelo (James Clerk Maxwell) lygtimis, kurias 1864 m. jis pirmasis aprašė. Šias teorines išvadas eksperimentiškai 1887 m. patvirtino Heinrichas Hercas (Heinrich Hertz), atlikdamas radijo bangų sklidimo laisvoje erdvėje eksperimentus. Tai atvėrė kelią informacijos perdavimo galimybėms radijo bangomis.
Radijo dažnių spektras yra ribotas gamtinis išteklius, kurį valdo valstybė. Šiuolaikinės visuomenės poreikis naudotis pažangiausiomis ryšių technologijomis ir gauti vis kokybiškesnes elektroninių ryšių paslaugas, nuolat didina radijo dažnių paklausą. Dėl šios priežasties efektyvus radijo dažnių valdymas yra prielaida naujoms technologijoms įsitvirtinti ir užtikrina suderinamumą tarp naudotojų.

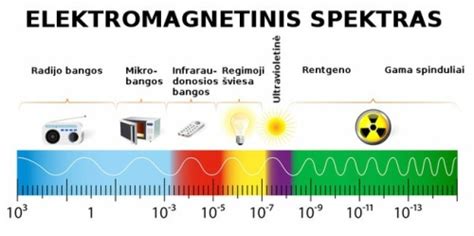

Radijo bangų spektras yra plačiai suskirstytas į įvairias dažnių juostas, kiekvienai iš kurių būdingos skirtingos savybės ir taikymo sritys:
- Ypač žemas dažnis (ELF): 3-30 Hz
- Super žemas dažnis (SLF): 30-300 Hz
- Itin žemas dažnis (ULF): 300-3000 Hz
- Labai mažas dažnis (VLF): 3-30 kHz
- Mažas dažnis (LF): 30-300 kHz
- Vidutinis dažnis (MF): 300 kHz - 3 MHz
- Aukštas dažnis (HF): 3-30 MHz. Šioje juostoje bangos pasižymi ilgu bangos ilgiu ir gali atsispindėti nuo jonosferos, leidžiantis palaikyti ryšį tūkstančius kilometrų be tiesioginio matomumo (Line-of-Sight - LOS). Tai idealiai tinka tolimojo ryšio sistemoms, tokioms kaip trumpųjų bangų (Shortwave) ryšys.
- Labai aukštas dažnis (VHF): 30-300 MHz. Ši juosta, kaip ir UHF, yra plačiai naudojama įvairioms komunikacijoms. VHF bangos pasižymi geresniu prasiskverbimo per objektus gebėjimu nei UHF ir gali keliauti toliau tiesioginio matomumo sąlygomis. Dauguma jų naudojama radijo ir televizijos transliacijoms, taip pat komunikacijos kanalui aviacijai ir navigacijai.
- Itin aukštas dažnis (UHF): 300 MHz - 3 GHz (3000 MHz). UHF dažnių juosta, dar vadinama decimetrinėmis bangomis, pasižymi trumpesniais bangos ilgiais, kurie leidžia geriau prasiskverbti pro kliūtis, tokias kaip pastatai ir lapija. Tai daro šią juostą idealia karinėms operacijoms mieste, artimos kovos ir operacijoms patalpose.
- Super aukšto dažnio (SHF): 3-30 GHz
- Labai aukšto dažnis (EHF): 30-300 GHz
Papildomai, garso signalų analizės kontekste, dažnių juostos gali būti skirstomos į:
- Žemų dažnių juosta: Paprastai 20 Hz-250 Hz. Šie signalai turi ilgesnį bangos ilgį ir mažesnę energiją, todėl klausoje jie dažniausiai atrodo kaip gilūs ir sunkūs garsai, suteikiantys muzikai pagrindinius žemųjų dažnių efektus.
- Vidutinio dažnio juosta: Paprastai 250 Hz-4000 Hz. Ši juosta išreiškia pagrindinę muzikos melodiją.
- Aukšto dažnio juosta: Paprastai virš 4000 Hz. Šie signalai suteikia muzikai sodrių detalių ir tekstūros.
Šios trys garso dažnių juostos yra tarpusavyje susijusios ir turi įtakos viena kitai. Tinkamas šių juostų balansas yra būtinas garso signalo apdorojimui pagal konkrečius taikymo scenarijus ir reikalavimus.
Aukšto Dažnio Radijo Ryšio Taikymo Sritys ir Istorija
Istoriškai, informacijos perdavimas radijo bangomis ilgą laiką buvo pagrindinis jų naudojimo tikslas. Tačiau mokslo pasiekimai ir technologinės galimybės gerokai išplėtė radijo bangų taikymo sritis.
Kariniame ir Taktiniame Kontekste:
Kariniame sektoriuje aukšto dažnio radijo ryšys yra gyvybiškai svarbus. Ypač didelis poreikis iškyla operacijų metu, kai patikimas ryšys yra misijos sėkmės pagrindas. Įmonės, tokios kaip "MSS Defence", nuolat sulaukia užklausų iš patrulinių padalinių, specialiųjų pajėgų ir komandų, veikiančių visoje Europoje ir už jos ribų. Šie klausimai apima:
- Kokių dažnių juostų mums reikia? Tinkamos radijo ryšio sistemos pasirinkimas prasideda nuo dažnių juostų pagrindų supratimo.
- HF (3-30 MHz): Ilgas bangos ilgis, atsispindintis nuo jonosferos, suteikia galimybę palaikyti ryšį tūkstančius kilometrų be tiesioginio matomumo. Būtina turėti HF radijo stotį tolimojo valdymo ir kontrolės arba atokiose vietovėse, kuriose nėra palydovinio ryšio.
- VHF (30-300 MHz): Tiesioginio matomumo signalai idealiai tinka atviroje vietovėje.
- UHF (300 MHz-3 GHz): Trumpesnių bangų ilgiai prasiskverbia pro kliūtis, pavyzdžiui, pastatus ir lapiją. Puikiai tinka karui mieste, artimos kovos ir operacijos patalpose.
- Kaip palaikyti ryšį pastatuose? Operacijoms mieste, UHF radijo stotys yra standartas. Tokiuose scenarijuose operatoriams būtina asmeninė radijo ryšio priemonė, pavyzdžiui, WB Group R35010 Asmeninis radijo imtuvas, kurio kompaktiška, lengva konstrukcija užtikrina mobilumą, o patvari konstrukcija - patikimą veikimą.
- Ar skirtingos radijo ryšio sistemos gali veikti kartu? Nors civilinės paskirties radijo ryšio priemonės gali būti nepakankamos taktinėms operacijoms dėl karinio lygio šifravimo trūkumo, patvarumo, baterijos ilgaamžiškumo ir atsparumo vandeniui, šiuolaikinės taktinės radijo stotys gali integruotis. Šiuolaikinės taktinės radijo stotys sudaro savaime atsinaujinančius tinklus, kuriuose kiekviena radijo stotis veikia kaip mazgas, perduodantis duomenis ir balso ryšį. Taip pat naudojami "Peer-to-Peer" tinklai, kaip pvz., OTTO Lynq Pro, kurti savarankiškai formuojamus saugius tinklus, nepriklausomus nuo radijo ar korinio ryšio infrastruktūros.
Kosminis Ryšys:

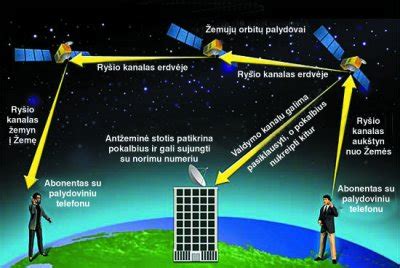

Tinkamas radijo dažnių pasirinkimas ryšiui kosmose yra būtinas siekiant užtikrinti efektyvų, patikimą ir aukštos kokybės duomenų perdavimą tarp erdvėlaivių ir Žemės. Nors optinis ryšys (lazeriniai arba laisvos erdvės optiniai ryšiai) tampa vis svarbesnis dėl didesnių duomenų perdavimo spartų, dauguma kosminio ryšio sistemų vis dar naudoja radijo dažnius (RF), kurie paprastai svyruoja nuo 30 MHz iki 40 GHz. Nuo VHF ir UHF dažnių juostų, kuriomis buvo remiamos ankstyvosios kosminės misijos, iki Ka dažnių juostos sistemų, maitinančių šiuolaikinius plačiajuosčio ryšio palydovus, radijo dažnių naudojimas kosminiam ryšiui vystėsi, kad atitiktų augančius tyrinėjimų, mokslo ir pasaulinio ryšio poreikius. Norint turėti įžeminimo segmentą radijo dažnių erdvės ryšiams, svarbu pasirinkti tinkamas antžeminių stočių antenų sistemas, tokias kaip INTREPID antžeminių stočių antenų sistema, kuri yra skirta skirtingiems antenų matmenims ir įvairioms radijo dažnių juostoms.
Technologinės Inovacijos ir Integracija
Aukšto dažnio radijo ryšio technologijos nuolat tobulėja. Viena iš svarbių sričių yra sistemų integravimas. Pavyzdžiui, vykdant ELSIS TS aukšto dažnio radijo ryšio duomenų apsikeitimo sistemos ir jos integravimo projektą, buvo sėkmingai integruota ir sujungta naujai įsigyta sistema su Pirkėjo turima aukšto dažnio radijo ryšio NATO sertifikuota kriptografine įranga. Tai demonstruoja galimybes užtikrinti saugų ir patikimą ryšį net sudėtingose, daugiasistemėse aplinkose.
Šiuolaikinėse taktinėse radijo stotyse naudojamas programinės įrangos valdomas šifravimas, užtikrinantis ryšių saugumą. Taip pat svarbus ausinių ir PTT (Push-to-Talk) sistemų integravimas, pavyzdžiui, triukšmą slopinančios taktinės ausinės, kurios užtikrina aiškų bendravimą ir apsaugo klausą. Papildomai, šiuolaikiniuose šalmuose kartu su naktinio matymo sistema galima tvirtinti ausines per bėgelius, o radijo imtuvus galima laikyti specialiuose dėkluose, esančiuose ant kelnių juostos arba galinio skydelio.
Techninės Priežiūros ir Optimalaus Naudojimo Aspektai
Norint užtikrinti ilgalaikį ir patikimą aukšto dažnio radijo ryšio veikimą, būtina tinkama techninė priežiūra ir optimalus naudojimas. Tai apima:
- Švaros palaikymas: Dulkes šalinti minkštu šepetėliu.
- Antenų ir kabelių tikrinimas: Užtikrinti, kad antenos būtų patikimai pritvirtintos, ir patikrinti, ar kabeliai nepažeisti.
- Akumuliatoriaus priežiūra: Laikytis gamintojo rekomendacijų, įskaitant periodiškai atliekamus senesnių akumuliatorių pilno iškrovimo ir įkrovimo ciklus.
Kaip elektromagnetinės bangos perduoda muziką, žinutes ir dar daugiau
Diapazono Didinimo Strategijos
Dažnai kyla klausimas apie radijo ryšio diapazoną ir jo didinimo galimybes. Nors reklamoje dažnai nurodomi maksimalūs, teoriniai diapazonai, realybėje jis priklauso nuo daugelio veiksnių:
- Signalo tipas (dažnis): Žemesni dažniai (pvz., HF) gali keliauti toliau, atsispindėdami nuo jonosferos, tačiau yra jautresni atmosferos sąlygoms. VHF ir UHF dažniai turi skirtingas savybes: VHF geriau prasiskverbia per objektus ir keliauja toliau tiesioginio matomumo sąlygomis, o UHF geriau naviguoja per mažesnes pastato erdves ir yra tinkamesnis urbanistinėms bei miškingoms vietovėms.
- Antena: Antenos tipas ir aukštis turi didelę įtaką diapazonui. Aukštesnė antena leidžia pasiekti toliau esantį horizontą. Plaktuko formos antenos paprastai užtikrina geresnį diapazoną nei trumpesnės, įtraukiamos antenos. Mobilieji ir bazinės stoties radijo imtuvai su didesnėmis ir aukščiau sumontuotomis antenomis pasiekia žymiai didesnius atstumus nei delniniai radijo imtuvai.
- Kliūtys: Metalinės konstrukcijos, kalvos ir tankūs objektai gali blokuoti arba silpninti radijo signalus. Kiekvienas objektas, per kurį praeina signalas, mažina jo stiprumą ir sutrumpina diapazoną.
- Galia (Vatai): Kuo didesnė radijo galia, tuo stipresnis signalas ir tuo labiau jis gali atlaikyti susilpnėjimą per kliūtis. Tačiau didesnė galia greičiau išnaudoja bateriją.
Norint padidinti diapazoną, rekomenduojama:
- Naudoti aukštos galios režimą radijo imtuve.
- Pasirinkti plaktuko formos anteną vietoj dygliuotos.
- Sumontuoti anteną kuo aukščiau ir vertikalioje padėtyje.
- Užtikrinti visiškai įkrautą bateriją.
- Jei diapazonas yra kritinis, pasirinkti mobilųjį radiją, kuris turi didesnę galią ir galimybes.
- Apsvarstyti kartotuvo (repeater) įdiegimą, kuris gauna signalus ir perduoda juos toliau.
Nors oras ir kitos atmosferos sąlygos taip pat gali paveikti radijo transliacijas, šiam veiksniui paprastai negalime daryti įtakos.
Aukšto dažnio radijo ryšys išlieka nepakeičiama technologija, nuolat tobulėjanti ir integruojanti naujoves, kad atitiktų vis augančius ryšių poreikius įvairiose srityse.
