Virtualūs vietiniai tinklai (VLAN) yra esminė šiuolaikinės tinklo infrastruktūros dalis, leidžianti tinklo administratoriams efektyviai segmentuoti ir valdyti didelius tinklus. Ši technologija suteikia lankstumo, saugumo ir našumo privalumų, kurie yra būtini įvairioms organizacijoms. VLAN veikia kaip loginis tinklas, sukurtas jungiklio (switch) pagalba, leidžiantis suskirstyti vieną fizinį tinklą į kelis loginius segmentus. Tai reiškia, kad įrenginiai, esantys tame pačiame VLAN, gali bendrauti tarpusavyje taip, lyg jie būtų atskirame fiziniame tinkle, nepriklausomai nuo jų fizinės vietos.
Kas yra VLAN ir kaip jis veikia?
VLAN yra virtualus LAN, leidžiantis segmentuoti tinklą be fizinio loginio segmentavimo. Pagrindinis VLAN veikimo principas yra Ethernet kadrų žymėjimas. Kai įrenginys siunčia duomenis į tinklą, prie Ethernet kadro pridedama speciali antraštė, žinoma kaip VLAN žyma (tag). Šioje antraštėje yra VLAN identifikatorius (ID), kuris nurodo, į kurį VLAN šie duomenys turėtų būti siunčiami. Jungiklis, gavęs tokį pažymėtą paketą, analizuoja VLAN ID ir nukreipia paketą tik tiems prievadams, kurie priklauso tam pačiam VLAN. Šis procesas leidžia efektyviai izoliuoti srautą tarp skirtingų VLAN, net jei jie dalijasi ta pačia fizine tinklo infrastruktūra.
VLAN sukuriami pridedant jungiklio prievadus prie konkretaus VLAN. Tai reiškia, kad kiekvienas jungiklio prievadas gali būti priskirtas vienam ar keliems VLAN. Įrenginiai tame pačiame VLAN gali bendrauti tarpusavyje be maršrutizatoriaus (router), kas žymiai supaprastina tinklo konfigūraciją ir valdymą, bei padidina efektyvumą. Dėl to VLAN yra labai efektyvūs ir lengvai valdomi.
VLAN tipai: Prievadu ir Žyma pagrįsti VLAN
Yra du pagrindiniai VLAN konfigūravimo metodai: prievadu pagrįsti VLAN ir žyma pagrįsti VLAN.

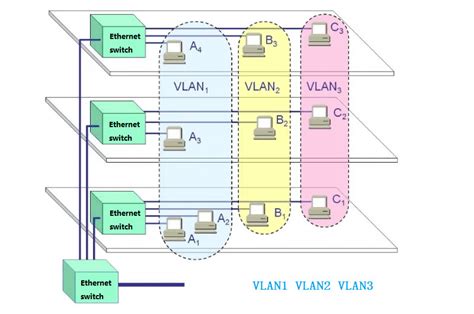

Prievadu pagrįstas VLAN (Port-based VLAN): Tai yra labiausiai paplitęs VLAN tipas. Kiekvienas tinklo jungiklio prievadas yra tiesiogiai priskiriamas tam tikram VLAN. Kai įrenginys prijungiamas prie prievado, jis automatiškai tampa to VLAN nariu. Šis metodas yra paprastas ir lengvai konfigūruojamas, ypač mažesniuose tinkluose. Jis leidžia atskirti srautą tarp skirtingų VLAN tiesiog priskiriant fizinius prievadus.
Žyma pagrįstas VLAN (Tag-based VLAN): Šis metodas naudoja specialias žymas (tags), kurios pridedamos prie Ethernet kadrų, kad identifikuotų, kurie paketai priklauso kuriems VLAN. Tai suteikia didesnį lankstumą nei prievadu pagrįstas VLAN, nes vienas fizinis ryšys (pvz., tarp jungiklių) gali perduoti srautą iš kelių VLAN. Šis metodas yra būtinas didesniuose ir sudėtingesniuose tinkluose, kur reikia efektyviai valdyti daug VLAN per ribotą skaičių fizinių jungčių.
VLAN magistraliniai ryšiai (VLAN Trunking)
VLAN magistralinis ryšys yra procesas, leidžiantis siųsti srautą iš kelių VLAN per vieną fizinę nuorodą, paprastai tarp dviejų jungiklių. Tai suteikia daugiau lankstumo ir efektyvumo konfigūruojant tinklo įrenginius. Kiekvienam VLAN magistraliniu ryšiu perduodamam paketui pridedama papildoma žyma, identifikuojanti konkretų VLAN, kuriam jis priklauso. Tai leidžia jungikliui atskirti srautą iš skirtingų VLAN ir tinkamai jį nukreipti.
Yra keletas dalykų, kuriuos reikia turėti omenyje konfigūruojant VLAN magistralinius kanalus. Pirma, svarbu įsitikinti, kad jungiklio prievadai yra tinkamai sukonfigūruoti kaip magistraliniai prievadai. Antra, kiekvieno VLAN ID turi būti unikalus ir neturėtų būti pakartotinai naudojamas kitose tinklo dalyse.
Pagrindiniai VLAN magistralinių tinklų naudojimo pranašumai yra:
- Pagerintas tinklo našumas: Sumažinama tinklo perkrova, nes nereikia atskirų fizinių kabelių kiekvienam VLAN.
- Didesnis saugumas: Srautas iš skirtingų VLAN yra izoliuojamas, o tai gali padėti išvengti neteisėtos prieigos prie jautrių duomenų.
QinQ žymėjimas: VLAN galimybių išplėtimas
QinQ (Q-in-Q) žymėjimas, taip pat žinomas kaip „stacked VLANs“ arba „VLAN tunneling“, yra metodas, naudojamas išplėsti virtualių vietinių tinklų (VLAN) galimybes. Užuot turėjęs vieną VLAN ID vienam klientui, QinQ leidžia vienu fiziniu ryšiu nešioti kelis VLAN. Tai ypač naudinga dideliems tinklams ir paslaugų teikėjams.
QinQ žymėjimas apima dviejų VLAN žymų naudojimą:
- Kliento VLAN žyma (Customer VLAN Tag): Tai yra pirminė VLAN žyma, sukurta kliento tinklo įrenginio.
- Paslaugų teikėjo VLAN žyma (Service Provider VLAN Tag - S-TAG): Šią žymą prideda paslaugų teikėjo jungiklis, kai paketas patenka į jo tinklą. S-TAG naudojamas kliento VLAN identifikuoti visame paslaugų teikėjo tinkle.
Kai kliento VLAN pasiekia savo paskirties vietą paslaugų teikėjo tinkle, S-TAG pašalinamas, o pirminis kliento VLAN ID yra atkuriamas, leidžiantis paketui pasiekti tinkamą paskirties vietą kliento tinkle.
QinQ žymėjimas gali būti naudingas tais atvejais, kai:
- Klientams reikia prisijungti prie kelių VLAN.
- Paslaugų teikėjams reikia pasiūlyti skirtingus paslaugų lygius toje pačioje fizinėje infrastruktūroje.
QinQ žymėjimas gali būti naudojamas kartu su kitais būdais, pvz., Paslaugos kokybe (QoS), siekiant teikti skirtingus paslaugų lygius skirtingiems klientams. Pavyzdžiui, paslaugų teikėjas gali teikti didesnį prioritetą klientams, kurie moka už aukščiausios kokybės paslaugas.
802.1Q tuneliavimas (Q-in-Q) | Trumpa apžvalga ir pavyzdinė konfigūracija
Specializuoti VLAN tipai ir jų paskirtis
Be bendrų prievadu ir žyma pagrįstų VLAN, egzistuoja ir specializuoti VLAN tipai, skirti konkrečioms reikmėms:
Duomenų VLAN (Data VLAN): Tai yra VLAN, kuriuo perduodamas įprastas vartotojo duomenų srautas. Šie VLAN taip pat žinomi kaip vartotojo VLAN. Jie skirti atskirti skirtingų departamentų ar grupių vartotojų duomenis, siekiant pagerinti saugumą ir valdyti srautą.
Balso VLAN (Voice VLAN): Balso VLAN yra specialus duomenų VLAN tipas, sukonfigūruotas perduoti balso srautą realiuoju laiku. Šiam srautui tinkle paprastai teikiama pirmenybė, kad nebūtų vėlavimų ar nenutrūktų paketų, užtikrinant aiškų ir nenutrūkstamą ryšį.
Stebėjimo VLAN (Surveillance VLAN): Stebėjimo VLAN yra specialus duomenų VLAN tipas, sukonfigūruotas vykdyti realiojo laiko vaizdo srautą, pavyzdžiui, iš IP kamerų. Priežiūros VLAN teikia pirmenybę balso srautui, o ne kitiems tipams, tačiau gali būti konfigūruojamas teikti pirmenybę ir vaizdo srautui, kad jis galėtų sklandžiai ir be pertrūkių perduoti. Visiems komutatorių prievadams, kurie yra stebėjimo VLAN nariai, gali būti priskiriama ta pati paslaugos kokybės (QoS) reikšmė.
Valdymo VLAN (Management VLAN): Valdymo VLAN yra specialus duomenų VLAN tipas, naudojamas tinklo įrenginių, pvz., jungiklių, maršruto parinktuvų ir ugniasienių, valdymo srautui už juostos ribų (out-of-band management). Tai leidžia administratoriams valdyti tinklo įrenginius saugiu ir atskirtu būdu, net jei pagrindiniai duomenų tinklai yra perkrauti ar nepasiekiami.
Numatytasis VLAN (Default VLAN): Numatytasis VLAN yra tinklo komutatoriaus konfigūracija, kurioje visi prievadai priskirti vienam VLAN (dažnai VLAN 1). Tai gali supaprastinti jungiklio administravimą, nes visiems tame pačiame VLAN įrenginiams leidžiama bendrauti tarpusavyje, nereikia konfigūruoti atskirų VLAN. Tačiau saugumo sumetimais dažnai rekomenduojama pakeisti numatytąjį VLAN ir sukurti atskirus VLAN skirtingoms reikmėms.
Vietinis VLAN (Local VLAN): Vietinis VLAN yra VLAN, kuris perduoda nepažymėtą srautą. Paprastai tai yra numatytasis VLAN naujiems jungiklio prievadams, kurie dar nėra sukonfigūruoti būti tam tikro VLAN nariais.
Dvigubi VLAN (Double VLAN) ir jų privalumai
Dvigubas VLAN yra du VLAN, sukonfigūruoti veikti kartu. Dvigubo VLAN naudojimas turi keletą privalumų, ypač susijusių su saugumu ir tinklo našumu. Pavyzdžiui, jei viename VLAN turite neskelbtinų duomenų, kuriuos norite apsaugoti, antrąjį VLAN galite naudoti kaip DMZ (Demilitarized Zone). Tai leis jums apsaugoti duomenis, tuo pačiu leisdama juos pasiekti iš interneto ar kitų išorinių tinklų, kontroliuojant prieigą per tarpinį VLAN.
Kitas dvigubo VLAN naudojimo pranašumas yra tas, kad jis gali padėti pagerinti tinklo našumą. Atskirdami srautą į skirtingus VLAN, galite sumažinti spūstis ir pagerinti bendrą pralaidumą. Galiausiai, naudojant dvigubą VLAN, galima padidinti saugumą, nes suteikiamas papildomas izoliacijos ir kontrolės sluoksnis. Apskritai dvigubos VLAN konfigūracijos naudojimas turi daug privalumų, suteikdamas didesnį lankstumą ir saugumą tinklo dizaine.
VLAN svarba tinklo saugumui ir efektyvumui
VLAN yra labai lankstūs ir gali būti naudojami siekiant užtikrinti saugumą, lankstumą ir našumą. Jų pagrindinė funkcija yra tinklo segmentavimas, kuris leidžia izoliuoti skirtingas grupes įrenginių ar skirtingus srauto tipus.
Saugumas: VLAN leidžia atskirti jautrius duomenis nuo likusio tinklo. Pavyzdžiui, finansų departamento duomenys gali būti laikomi atskirame VLAN, nuo kurio negali prieiti kiti tinklo vartotojai. Tai žymiai sumažina neteisėtos prieigos riziką. Be to, VLAN gali padėti sumažinti transliavimo srautą tinkle. Transliacijos srautas - tai duomenys, siunčiami į visus tinklo įrenginius, neatsižvelgiant į tai, ar jiems to reikia, ar ne. Ribojant transliavimo domenus VLAN pagalba, sumažėja nereikalingas srautas ir pagerėja tinklo efektyvumas.
Lankstumas: VLAN suteikia didelį lankstumą tinklo konfigūracijoje. Įrenginius galima perkelti tarp skirtingų tinklo segmentų tiesiog pakeičiant jų VLAN priskyrimą jungiklio konfigūracijoje, o ne perkeliant fizinius kabelius. Tai ypač naudinga didelėse organizacijose su besikeičiančiais darbo srautais.
Našumas: Kaip minėta anksčiau, VLAN gali pagerinti tinklo našumą, sumažindami transliavimo srautą ir izoliuodami srautą. Taip pat galima teikti pirmenybę tam tikriems srauto tipams, pvz., balsui ar vaizdo įrašams, užtikrinant jų sklandų perdavimą net esant dideliam tinklo apkrovimui. Vaizdo įrašų srautui tinkle taip pat teikiama pirmenybė, kad jis galėtų sklandžiai ir be pertrūkių perduoti srautą.
VLAN dažnai naudojami skirtingų tipų srautui, pvz., balso, vaizdo ir duomenų, atskirti. Balso srautui tinkle paprastai teikiama pirmenybė, kad nebūtų vėlavimų ar nenutrūktų paketų.
Apibendrinant, VLAN yra galinga ir universali technologija, suteikianti tinklo administratoriams galimybę efektyviai valdyti, saugoti ir optimizuoti savo tinklus. Jų gebėjimas logiškai segmentuoti fizinį tinklą daro juos nepakeičiamais šiuolaikiniuose verslo ir organizacijų tinkluose.
