Optinis pluoštas tapo neatsiejama šiuolaikinių ryšių infrastruktūros dalimi, pakeisdamas tradicinius varinius kabelius dėl savo nepralenkiamų duomenų perdavimo galimybių. Jo gebėjimas perduoti informaciją šviesos impulsų pavidalu leidžia pasiekti didesnį pralaidumą, ilgesnius perdavimo atstumus ir atsparumą elektromagnetiniams trukdžiams. Šiame straipsnyje gilinsimės į optinio kabelio technines charakteristikas, standartus, konstrukciją ir taikomąsias programas, pradedant pagrindiniais principais ir baigiant sudėtingesniais aspektais.
Optinio Pluošto Pagrindai: Kaip Veikia Šviesos Perdavimas

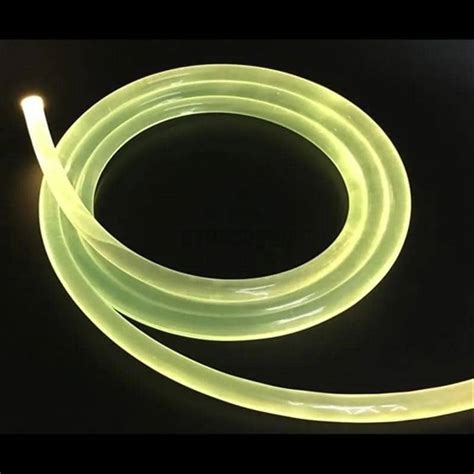

Optinis kabelis yra specializuotas laidas, kuriame duomenų perdavimo nešiklis yra šviesos banga. Dėl šios priežasties jis dažnai vadinamas šviesolaidžiu. Pagrindinis jo komponentas - optinis pluoštas, pagamintas iš itin skaidrios medžiagos, dažniausiai stiklo arba plastiko. Šis pluoštas sudarytas iš dviejų pagrindinių dalių: šerdies ir dangos.
- Šerdis: Tai centrinė optinio pluošto dalis, per kurią tiesiogiai sklinda šviesos signalai. Ji pasižymi aukščiausiu lūžio rodikliu.
- Danga: Šią medžiagą sudarantis sluoksnis supa šerdį ir turi šiek tiek mažesnį lūžio rodiklį. Būtent šis lūžio rodiklių skirtumas leidžia šviesai likti šerdies viduje, atsispindint nuo dangos sienelių dėl visiško vidinio atspindžio principo.
Kai duomenys perduodami optiniu kabeliu, specialus įrenginys, vadinamas siųstuvu, paverčia juos šviesos signalais. Siųstuvas generuoja šviesos impulsus, kurie įvedami į optinio pluošto šerdį. Šviesa keliauja šerdimi, nuolat atsispindėdama nuo dangos, taip efektyviai perduodama informaciją dideliu greičiu ir minimaliu signalo praradimu. Gavimo pusėje kitas įrenginys, imtuvas, aptinka šviesos signalus ir paverčia juos atgal į elektrinius duomenis.
Viena iš svarbiausių optinių kabelių savybių yra jų atsparumas išoriniams veiksniams, tokiems kaip oro sąlygos ar elektromagnetiniai trukdžiai, kuriuos sukelia gretimi elektros prietaisai. Tai užtikrina aukštą perduodamo signalo kokybę ir mažą slopinimą net ir ilgose distancijose.
Vienmodis ir Daugiamodis Pluoštas: Pagrindiniai Skirtumai
Optiniai pluoštai skirstomi į dvi pagrindines kategorijas: vienmodius (single-mode) ir daugiamodžius (multi-mode). Pagrindinis jų skirtumas slypi šerdies dydyje ir šviesos sklidimo būde.
Vienmodis pluoštas: Šis pluoštas pasižymi itin mažu šerdies skersmeniu, paprastai apie 4-10 mikrometrų (μm). Dėl tokio mažo diametro šviesa sklinda tik vienu, vadinamuoju pagrindiniu režimu, beveik lygiagrečiai kabelio ašiai. Tai visiškai pašalina modalinę sklaidą - reiškinį, kai skirtingi šviesos keliai sukelia signalo išplitimą. Rezultatas - labai platus perdavimo dažnių juostos plotis ir didelė perdavimo galia. Vienmodis pluoštas idealiai tinka didelės talpos, tolimojo ryšio reikmėms ir yra ateities optinio ryšio technologijų pagrindas. Pavyzdžiui, vienmodžiai pluoštai dažniausiai veikia 1310 nm arba 1550 nm bangos ilgiuose.
Daugiamodis pluoštas: Šis pluoštas turi didesnį šerdies skersmenį, paprastai 50/125 μm arba 62.5/125 μm (nurodomi šerdies ir dangos skersmenys milimetrais). Dėl didesnio šerdies diametro šviesa gali sklisti keliais skirtingais režimais (keliais keliais). Tai lemia siauresnį dažnių juostos plotį ir mažesnę perdavimo galią, palyginti su vienmodiu pluoštu. Daugiamodis pluoštas toliau skirstomas į du tipus:
- Daugiamodis staigiosios kreivės pluoštas: Turi didesnį šerdies skersmenį ir daugiau perdavimo režimų, todėl dažnių juostos plotis yra siauresnis, o perdavimo pajėgumas - mažesnis.
- Daugiamodis rūšiuotos kreivės (gradientinis) pluoštas: Šiame pluošte lūžio rodiklis šerdyje mažėja didėjant spinduliui. Tai leidžia sumažinti modalinę dispersiją, todėl dažnių juostos plotis yra platesnis ir perdavimo pajėgumas didesnis. Šis tipas dažniausiai naudojamas šiuolaikinėse sistemose. Daugiamodės skaidulos dažniausiai veikia 850 nm arba 1300 nm bangos ilgiuose.
Atskirti vienmodį ir daugiamodį pluoštą galima pagal šerdies dydį: vienmodžio pluošto šerdis yra žymiai mažesnė nei daugiamodžio.
Optinio Kabelio Konstrukcija ir Komponentai
Prieš naudojant, optinis pluoštas paprastai apdorojamas ir supakuojamas į kabelį. Kabelis yra išorinė apsauginė konstrukcija, supanti vieną ar kelis optinius pluoštus. Jis atlieka panašią funkciją kaip izoliacija ar kitos medžiagos, supančios varinę vielą. Skirtingai nuo varinių kabelių, kuriems reikalinga papildoma apsauga nuo elektros smūgių ir trumpojo jungimo, optiniai pluoštai yra dielektriniai, todėl šios problemos jiems neaktualios. Tačiau jiems būtina apsauga nuo mechaninių pažeidimų, aplinkos poveikio ir temperatūrinių svyravimų.
Pagrindiniai optinio kabelio komponentai, nepaisant įvairių variantų, dažniausiai yra šie:
- Optinis pluoštas: Pati šviesą perduodanti dalis.
- Stiprumo narys: Medžiagos (pvz., aramidiniai siūlai, stiklo pluoštas ar plieninės vielos) suteikia kabeliui mechaninį atsparumą tempimui ir tvirtumą.
- Striukė (apvalkalas): Išorinis sluoksnis, apsaugantis kabelio vidų nuo aplinkos poveikio, drėgmės, UV spindulių ir mechaninių pažeidimų.
Kabelių Tipai Pagal Optinių Pluoštų Kiekį
Optinių skaidulų skaičius kabelio viduje gali skirtis priklausomai nuo numatomo naudojimo. Tai tiesiogiai įtakoja kabelio dydį, kainą ir bendrą pajėgumą. Pagrindiniai optinių kabelių tipai, atsižvelgiant į pluoštų skaičių ir konstrukciją, yra:
- Simplex kabeliai: Turi tik vieną optinį pluoštą su sandariu buferiu. Dažniausiai naudojami kaip jungiamieji kabeliai, sujungiantys įrangą su pleistro skydeliais.
- Duplex kabeliai: Turi du sandarius buferinius optinius pluoštus vienoje striukėje. Tai leidžia vienu metu perduoti ir priimti duomenis. Duplex kabeliai dažnai naudojami kaip magistraliniai LAN kabeliai, nes visoms tinklo jungtims reikia perdavimo ir priėmimo pluoštų.
- Daugiapluoštiniai kabeliai: Turi kelis optinius pluoštus vienoje striukėje, suteikdami didesnį bendrą pralaidumą ir galimybes.
Lauko ir Vidaus Optiniai Kabeliai
Kabeliai, naudojami lauke, turi atlaikyti kur kas atšiauresnes aplinkos sąlygas nei vidaus kabeliai. Pagrindiniai lauko kabelių tipai pagal montavimo būdą:
- Antžeminiai (virš galvos): Kabeliai tvirtinami ant atraminių stulpų.
- Tiesiogiai įkasami į žemę: Kabeliai dedami tiesiai į žemėje iškastą tranšėją.
- Netiesiogiai įkasami: Kabeliai tiesiami kanaluose ar vamzdžiuose žemėje.
- Povandeniniai: Kabeliai nutiesiami po vandeniu, įskaitant jūras ir vandenynus.
Lauko kabeliai dažnai turi papildomas apsaugines priemones, pavyzdžiui, plieninius šarvus, apsaugančius nuo graužikų, arba specialius gelius, kurie užpildo kabelio vidų, išstumia orą ir neleidžia vandeniui patekti bei užšalti.
Optinių Kabelių Standartai ir Klasifikacija
Struktūrizuotos kabelių sistemos neatsiejama dalis yra optiniai kabeliai, palaikantys įvairius tinklo protokolus, tokius kaip FDDI, 1000Base-FX, 100Base-FX, ATM ir kitus. Šiandien egzistuoja du pagrindiniai tarptautiniai laidų standartai:
- EIA/TIA-568A: Šiaurės Amerikos standartas.
- ISO/IEC IS 11801: Tarptautinis standartas.
Abu šie standartai rekomenduoja naudoti 62.5/125 μm, 50/125 μm daugiamodžius optinius kabelius ir 8.3/125 μm vienmodžius optinius kabelius.
Optinio pluošto ryšio technologijos nuolat tobulėja, todėl svarbu suprasti ir laikytis pramonės standartų. Tokios organizacijos kaip IEEE (Elektros ir elektronikos inžinierių institutas), ANSI/TIA (Amerikos nacionalinis standartų institutas / Telekomunikacijų pramonės asociacija) ir IEC (Tarptautinė elektrotechnikos komisija) nustato gaires ir specifikacijas, kurios užtikrina skirtingų komponentų ir sistemų suderinamumą bei sąveikumą.
Pramoniniai optinių kabelių standartai yra itin svarbūs, nes jie garantuoja:
- Suderinamumą: Įvairūs komponentai ir sistemos gali veikti kartu.
- Sąveikumą: Sistemos gali efektyviai bendrauti viena su kita.
- Optimalų veikimą: Užtikrinamas aukščiausias galimas našumas.
- Ilgalaikį patikimumą: Sumažinama gedimų ir veikimo problemų rizika.
Laikymasis šių standartų, ypač diegimo metu, yra būtinas norint užtikrinti ilgalaikį tinklo patikimumą. Tai apima tinkamą kabelių nukreipimą, apsaugą, įžeminimą ir kitas geriausias pramonės praktikas.
Optinio Tinklo Topologijos ir Konfigūracijos

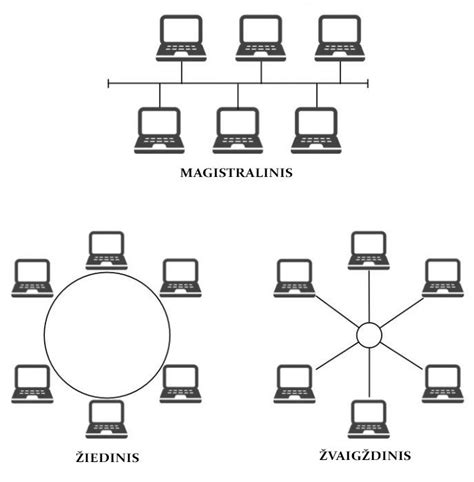

Optiniai tinklai gali būti konfigūruojami įvairiomis topologijomis, suteikdami didelį lankstumą:
- Taškas į tašką (Point-to-Point): Tiesioginis ryšys tarp dviejų tinklo elementų. Perdavimo sparta gali siekti nuo kelių Mb/s iki kelių šimtų Mb/s, o atstumas gali būti nuo 2 kilometrų (daugiamodis) iki 5 kilometrų (vienmodis).
- Žvaigždžių tinklas (Star Network): Optinio tinklo įranga sudaro žvaigždės formos topologiją, kurioje visi įrenginiai jungiasi prie centrinio mazgo.
- Žiedinis tinklas (Ring Network): Įrenginiai sujungiami į žiedą, perduodant duomenis viena kryptimi.
Tinklo magistralinėje dalyje, kurioje duomenys perduodami dideliais atstumais tarp pastatų ar tinklo segmentų, reikalavimai optiniams kabeliams yra griežtesni. Kiekvienoje aukšto laidų patalpoje turėtų būti naudojamas bent 6-gyslių optinis kabelis, o pažangioms programoms - 12-gyslių optinis kabelis. Tai užtikrina pakankamai resursų pralaidumui, rezervui ir galimybei plėstis ateityje.
Optinių Kabelių Kokybės Vertinimas
Renkantis optinį kabelį, svarbu atsižvelgti į jo kokybę, kurią galima vertinti pagal kelis kriterijus:
- Išorinis apvalkalas (oda): Vidaus kabeliai dažniausiai naudoja polivinilą arba antipireną, o išorinis apvalkalas turėtų būti lygus, ryškus ir lankstus. Lauko kabelių PE apvalkalas turėtų būti juodas polietilenas, lygus ir vienodo storio, be burbuliukų. Prastos kokybės apvalkalai dažnai gaminami iš perdirbtų medžiagų, todėl yra nelygūs, su priemaišomis, mažomis duobutėmis, kurios gali praleisti drėgmę.
- Optinis pluoštas: Įprastinės gamyklos naudoja A klasės pluoštą. Pigūs kabeliai gali naudoti žemesnės kokybės C, D pluoštą arba neaiškios kilmės pluoštą, kuris gali turėti pralaidumo problemų, trumpą perdavimo atstumą, netolygų storį ar būti susuktas, o tai trukdo tinkamam veikimui.
- Laisvoji mova (tubing): Optinis pluoštas, esantis laisvoje movoje, turėtų būti pagamintas iš PBT medžiagos, kad užtikrintų didelį stiprumą, atsparumą deformacijai ir senėjimui. Prastos kokybės movos dažnai gaminamos iš PVC ir yra plonos bei lygios.
- Pluošto kremas (gelis): Lauko kabeliuose esantis gelis apsaugo pluoštus nuo oksidacijos, drėgmės ir oro. Mažas gelio kiekis prastos kokybės kabeliuose trumpina pluošto tarnavimo laiką.
- Aramidė (Kevlaras): Stiprus cheminis pluoštas, naudojamas kabelio stiprumui didinti. Dėl didelės aramido kainos, prastos kokybės kabeliai dažnai naudoja mažiau aramido siūlų arba pakeičia jį pigesnėmis medžiagomis.
- Armatūrinė plieninė viela: Lauko kabeliuose naudojama plieninė viela turėtų būti apdorota fosfatu, kad nesukeltų vandenilio žalos, nerūdyja ir būtų didelio stiprumo. Žemesnės kokybės kabeliuose gali būti naudojama plona ar aliumininė viela, kuri nėra tokia patvari.
- Šarvai: Nuolatinės gamybos įmonės naudoja specialius šarvuotus kabelius, kurie pagerina drėgmės atsparumą. Prastos kokybės kabeliai gali naudoti paprastus lygintuvus su apdorojimu tik iš vienos pusės.
Optinių Kabelių Taikomosios Programos
Optiniai kabeliai ir jų technologijos naudojamos įvairiose srityse, kur reikalingas didelės spartos ir patikimas duomenų perdavimas:
- Telekomunikacijos tinklai: Optiniai kabeliai sudaro pagrindinę telekomunikacijų infrastruktūrą, leidžiančią perduoti didelius duomenų kiekius tarp miestų ir šalių.
- Interneto paslaugos: Didelės spartos interneto ryšys, vaizdo transliacijos ir kitos duomenų intensyvios programos priklauso nuo optinių kabelių pajėgumo.
- Garso ir vaizdo perdavimas: TOSLINK ir Mini TOSLINK jungtys, naudojančios optinius kabelius, leidžia perduoti aukštos kokybės skaitmeninį garso signalą be nuostolių. Tai ypač naudinga namų kino sistemose ir aukštos klasės garso įrangoje.
- Medicinos įranga: Optiniai kabeliai naudojami medicininėje įrangoje dėl savo atsparumo trukdžiams ir gebėjimo perduoti duomenis saugiai.
- Pramoninė automatika: Optiniai kabeliai naudojami pramoninėse aplinkose, kur svarbus atsparumas trikdžiams ir patikimumas.
- FTTH (Fiber To The Home): Ši technologija suteikia tiesioginį optinio pluošto ryšį į namus, užtikrinant žymiai didesnį pralaidumą nei tradiciniai ADSL sprendimai.
Pasirinkus tinkamą optinį kabelį, atsižvelgiama į įrenginio jungties tipą (pvz., TOSLINK, Mini TOSLINK, SC, LC, MPO), reikiamą ilgį ir pluošto medžiagą. Nors optiniai kabeliai yra atsparūs išoriniams veiksniams, svarbu juos tinkamai prijungti ir vengti deformacijų, kurios gali sugadinti pluoštą ir padaryti kabelį nenaudojamu. Investicija į kokybišką optinį kabelį ir jo tinkamą instaliaciją užtikrina ilgalaikį ir patikimą ryšių sistemos veikimą.
