Reikalavimai žaibosaugos sistemoms su šviesolaidiniu kabeliu: Nuo teorijos iki praktinių įgyvendinimo aspektų

Įrengiant šiuolaikines elektros instaliacijas ir ryšių sistemas, ypatingas dėmesys skiriamas apsaugai nuo žaibo. Šiame straipsnyje nagrinėsime reikalavimus žaibosaugos sistemoms, integruotoms su šviesolaidiniais kabeliais, remdamiesi galiojančiais Lietuvos Respublikos teisės aktais ir tarptautiniais standartais. Aptarsime ne tik bendruosius principus, bet ir specifinius aspektus, susijusius su telekomunikacijų centrais, vėjo jėgainėmis ir kitais objektais, kuriems reikalingi specialūs sprendimai.

Teisinis pagrindas ir standartų raida

Apsauga nuo žaibo ir viršįtampio yra reglamentuojama įvairiais teisės aktais ir techniniais standartais. Vienas iš esminių dokumentų, nustatančių bendruosius elektros įrenginių įrengimo principus, yra Lietuvos Respublikos ūkio ministro 2007 m. sausio 31 d. įsakymu Nr. 4-40 patvirtintos "Elektros įrenginių įrengimo bendrosios taisyklės", "Elektros linijų ir instaliacijos įrengimo taisyklės", "Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisyklės" ir "Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklės". Šios taisyklės, įsigaliojusios nuo 2007 m. liepos 1 d., sudaro pagrindą visai elektros instaliacijos veiklai šalyje.

Per pastaruosius metus buvo vykdomas aktyvus darbas kuriant ir tobulinant žaibosaugos standartus. Tai apima įvairias dalis, skirtas skirtingiems apsaugos nuo žaibo aspektams. Pavyzdžiui, standartai apibrėžia "Apsaugą nuo žaibo" 1-5 dalyse, o "Apsaugos nuo žaibo sistemos komponentai" detalizuojami net 7 dalyse. Šie standartai yra itin svarbūs, nes juose pateikiama informacija leidžia rengti naujus standartus, kurie apibrėžia įvairių tipų objektų, neaprašytų jau galiojančiuose žaibosaugos standartuose, apsaugos principus. Tai ypač aktualu, kai įrengiant apsaugą nuo žaibo būtini specialūs, nestandartiniai sprendimai.

Specifiniai objektai ir jų apsaugos poreikiai

Ypač didelis dėmesys skiriamas telekomunikacijų centrams ir vėjo jėgainėms. Šie objektai pasižymi specifinėmis savybėmis, kurios reikalauja individualių apsaugos nuo žaibo sprendimų.

• Telekomunikacijų centrai: Šiuose centruose yra įrengta jautri elektroninė ir ryšių įranga, kuri yra itin jautri viršįtampiams, atsirandantiems dėl žaibo iškrovų. Šviesolaidiniai kabeliai, nors ir nelaidūs elektrai, gali patirti netiesioginį poveikį per su jais susijusią įrangą ar maitinimo šaltinius. Todėl būtina užtikrinti ne tik pačių kabelių, bet ir visos su jais susijusios infrastruktūros apsaugą. Tai apima apsaugos nuo viršįtampio įtaisų, prijungtų prie telekomunikacijų ir signalizavimo tinklų, parinkimą ir tinkamą jų taikymą. Reikalavimai ir bandymo metodai tokiems įtaisams yra griežtai apibrėžti.

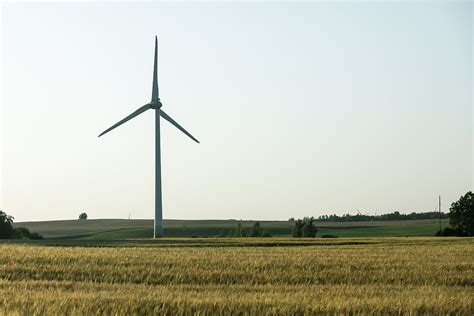

• Vėjo jėgainės: Vėjo jėgainės, būdamos aukštos ir metalinės konstrukcijos, tampa patraukliu taikiniu žaibo iškrovoms. Be tiesioginės žalos pačiai turbinai, žaibo smūgis gali sukelti rimtus gedimus elektroninėje valdymo sistemoje, generatoriuje ir kitose jautriose dalyse. Integruojant šviesolaidinius kabelius jėgainės valdymo ir duomenų perdavimo sistemose, kyla papildomi iššūkiai. Reikalingi sprendimai, kurie užtikrina šviesolaidinio kabelio apsaugą nuo elektromagnetinių trukdžių ir galimų viršįtampių, kurie gali atsirasti dėl žaibo poveikio jėgainės konstrukcijai.

Apsaugos nuo viršįtampio įtaisai: Reikalavimai ir taikymo principai

Viena iš esminių priemonių, užtikrinančių apsaugą nuo žaibo sukeliamų viršįtampių, yra apsaugos nuo viršįtampio įtaisai (AVĮ). Jų parinkimas ir taikymas priklauso nuo prijungimo vietos ir sistemos tipo.

• AVĮ, prijungti prie žemosios įtampos tiekimo sistemų: Šiems įtaisams keliami specifiniai reikalavimai ir taikomi tam tikri bandymo metodai. Jie skirti apsaugoti elektros instaliaciją ir prie jos prijungtus prietaisus nuo žaibo ir kitų viršįtampių.

• AVĮ, jungiami prie žemosios įtampos skirstomųjų sistemų: Šiems įtaisams taikomi parinkimo ir taikymo principai, kurie užtikrina efektyvią apsaugą. Svarbu tinkamai parinkti AVĮ pagal sistemos parametrus ir apsaugos poreikius.

• AVĮ, prijungti prie telekomunikacijų ir signalizavimo tinklų: Jų eksploatacinių charakteristikų reikalavimai ir bandymo metodai yra ypatingi dėl didelio jautrumo ir signalų perdavimo specifikos. Šie įtaisai yra būtini siekiant apsaugoti duomenų perdavimo linijas ir su jomis susijusią įrangą.

• AVĮ, jungiami prie ryšių ir signalizavimo tinklų: Šiems įtaisams taikomi parinkimo ir taikymo principai, atsižvelgiant į specifinius ryšių tinklų poreikius.

Šviesolaidinių kabelių integravimas ir apsauga

Šviesolaidiniai kabeliai, skirtingai nuo tradicinių varinių kabelių, nelaidūs elektrai, todėl jie nėra tiesiogiai paveikiami žaibo iškrovos. Tačiau jų apsauga tampa svarbi dėl kelių priežasčių:

1. Netiesioginis poveikis: Žaibo iškrovos gali sukelti stiprius elektromagnetinius impulsus, kurie gali paveikti šalia esančius laidininkus ir įrangą. Šie impulsai gali sukelti gedimus arba trikdžius šviesolaidinio kabelio perdavinėjamuose signaluose, net jei pats kabelis nėra tiesiogiai paveiktas.
2. Susijusi įranga: Šviesolaidiniai kabeliai visada yra prijungti prie aktyviosios įrangos (pvz., jungiklių, maršrutizatorių, serverių), kuri yra jautri viršįtampiams. Šios įrangos apsauga nuo žaibo yra būtina, kad būtų užtikrintas ir šviesolaidinio ryšio stabilumas.
3. Fizinis pažeidimas: Nors ir retai, žaibo iškrovos metu gali įvykti didelės energijos iškrovos, kurios gali sukelti fizinius pažeidimus net ir tokio tipo kabeliams, ypač jei jie yra netinkamai sumontuoti ar apsaugoti.

Siekiant užtikrinti optimalią šviesolaidinių kabelių ir su jais susijusios infrastruktūros apsaugą, būtina atsižvelgti į šiuos aspektus:

• Tinkamas įžeminimas: Nors šviesolaidinis kabelis neturi metalinių laidininkų, jo apsauginis apvalkalas ir jungtys gali turėti metalinių elementų, kuriuos būtina tinkamai įžeminti. Tai padeda išsklaidyti galimus elektromagnetinius laukus.
• Apsaugos nuo viršįtampio įtaisų naudojimas: Įrangai, prie kurios prijungti šviesolaidiniai kabeliai, būtina sumontuoti atitinkamus apsaugos nuo viršįtampio įtaisus. Tai ypač svarbu telekomunikacijų ir signalizavimo tinklams.
• Kabelių išdėstymo planavimas: Projektuojant instaliaciją, svarbu atsižvelgti į tai, kad šviesolaidiniai kabeliai nebūtų tiesiogiai vedami šalia galimų žaibo iškrovos kelių ar stiprių elektromagnetinių laukų šaltinių.
• Apsauginės dangos ir ekranavimas: Tam tikrais atvejais gali būti naudinga naudoti papildomas apsaugines dangas ar ekranavimą, ypač jei kabeliai yra vedami lauke arba potencialiai pavojingose zonose.

Integruojant šviesolaidinius kabelius į žaibosaugos sistemas, svarbu suprasti, kad apsauga nuo žaibo yra kompleksinis uždavinys, reikalaujantis atidumo tiek elektros instaliacijos, tiek ryšių sistemų aspektams. Laikantis galiojančių taisyklių ir standartų, bei taikant tinkamus techninius sprendimus, galima užtikrinti patikimą ir saugų objektų eksploatavimą.
