Radijo Ryšių Įrangos Operatoriai ir Dažnių Valdymas: Nuo Kosmoso Iki Žemės

Tinkamų radijo dažnių pasirinkimas ryšiui kosmose yra būtinas siekiant užtikrinti efektyvų, patikimą ir aukštos kokybės duomenų perdavimą tarp erdvėlaivių ir Žemės. Nors optinis ryšys (lazeriniai arba laisvos erdvės optiniai ryšiai) tampa vis svarbesnis dėl didesnių duomenų perdavimo spartų, dauguma kosminių ryšio sistemų vis dar naudoja radijo dažnius (RF), kurie paprastai svyruoja nuo 30 MHz iki 40 GHz. Kokie radijo dažniai naudojami kosminiam ryšiui? Nuo VHF ir UHF dažnių juostų, kuriomis buvo remiamos ankstyvosios kosminės misijos, iki Ka dažnių juostos sistemų, maitinančių šiuolaikinius plačiajuosčio ryšio palydovus, radijo dažnių naudojimas kosminiam ryšiui vystėsi, kad atitiktų augančius tyrinėjimų, mokslo ir pasaulinio ryšio poreikius.

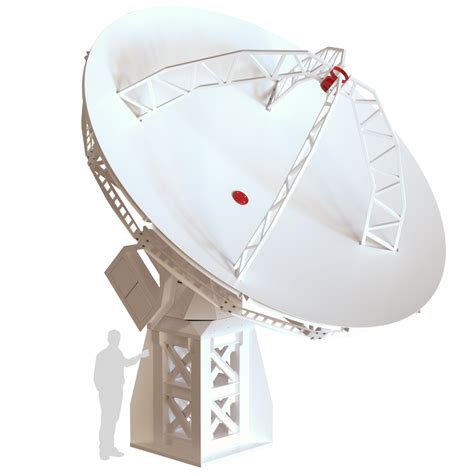

Antžeminių Stočių Antenų Sistemos INTREPID

Jei norite turėti įžeminimo segmentą radijo dažnių erdvės ryšiui, turėtumėte pasirinkti INTREPID antžeminių stočių antenų sistemą, kuri yra skirta skirtingiems antenų matmenims ir įvairioms radijo dažnių juostoms. Jei norite sužinoti daugiau apie INTREPID antžeminės stoties antenos sistemas, galite atrasti visus turimus modelius.

Lietuvos Respublikos Ryšių Reguliavimo Tarnyba (RRT) ir Radijo Mėgėjų Veikla

Lietuvos Respublikos Ryšių reguliavimo tarnyba (RRT) yra nacionalinė elektroninių ryšių, pašto ir geležinkelių transporto rinkų reguliavimo institucija, veikianti pagal Europos Sąjungos direktyvas ir Lietuvos Respublikos įstatymus. Tarnyba prižiūri daugiau nei 200 ūkio subjektų. RRT įsteigta 2001 m. Pagrindinė RRT užduotis buvo suderinti nacionalinę ryšių reguliavimo sistemą su Europos Sąjungos telekomunikacijų reguliavimą reglamentuojančiu teisės aktų paketu.

Radijo mėgėjų veiklą Lietuvos Respublikoje reglamentuoja „Teisės užsiimti radijo mėgėjų veikla suteikimo tvarkos ir užsiėmimo šia veikla sąlygų aprašas“ (toliau - Aprašas). Radijo mėgėjų veiklai vykdyti be atskiro leidimo gali būti naudojami radijo dažniai (kanalai), kuriuos galima naudoti be atskiro leidimo, nurodyti Radijo dažnių (kanalų), kuriuos galima naudoti be atskiro leidimo, sąrašo (toliau - Sąrašas) 46 priede, laikantis nustatytų sąlygų. Leidimas užsiimti radijo mėgėjų veikla ir leidimas naudoti radijo šaukinį yra išduodami 10 metų terminui, išskyrus laikinus leidimus radijo mėgėjų veiklai ir leidimus naudoti proginį radijo šaukinį. Dėl leidimo užsiimti radijo mėgėjų veikla naujam terminui išdavimo gali kreiptis asmuo, kuriam išduoto leidimo užsiimti radijo mėgėjų veikla galiojimas yra pasibaigęs arba kuriam išduoto leidimo užsiėmimo radijo mėgėjų veikla galiojimas pasibaigs per artimiausius 3 mėnesius. Leidimas naudoti proginį radijo šaukinį gali būti išduodamas tik A klasės radijo mėgėjui arba klubui ne ilgesniam nei 2 mėnesių terminui. Asmeniui, kuriam išduodamas B klasės leidimas užsiimti radijo mėgėjų veikla, gali būti skiriamas penkiaženklis arba šešiaženklis radijo šaukinys. Leidimas naudoti proginį radijo šaukinį gali būti išduotas radijo mėgėjui, turinčiam galiojantį RRT išduotą A klasės leidimą užsiimti radijo mėgėjų veikla.

Egzaminus organizuoja RRT direktoriaus įsakymu sudarytos egzaminų komisijos. Egzaminų komisija sudaroma iš trijų asmenų, kurių vienas yra RRT atstovas ir du A klasės leidimą užsiimti radijo mėgėjų veikla turintys radijo mėgėjai. Už vieno radijo mėgėjo kvalifikacinio egzamino laikymą RRT mokamas 2,03 Eur užmokestis. RRT, gavusi prašymą leisti laikyti kvalifikacinį egzaminą, išsiunčia pareiškėjui informaciją mokėjimui už egzamino laikymą. Egzaminas laikomas valstybine kalba. Asmuo, atvykęs laikyti egzamino, privalo pateikti egzaminų komisijai asmens tapatybę patvirtinantį dokumentą (jaunesniems nei 16 metų asmenims pakanka pateikti mokinio pažymėjimą). Egzamino metu egzaminuojamam asmeniui pateikiama 30 klausimų. Egzaminas laikomas išlaikytu, jei asmuo teisingai atsakė ne mažiau kaip į 25 klausimus.

Pagrindiniai Radijo Ryšio Terminai ir Sąvokos

Daugelis naujų HAM (radijo mėgėjų) nėra labai gerai susipažinę su radijo ryšio sąlygomis, o kasdienio bendravimo metu gali pasireikšti netinkamas bendravimas. Apibendriname dažniausiai vartojamus ir pagrindinius radijo ryšio terminus, kad visi suprastų:

• Garso dažnis: Taip pat žinomas kaip garso dažnis, kuris yra dažnis, kurį gali girdėti žmogaus ausis. Paprastai tai yra dažnis nuo 15 Hz iki 20 000 Hz.
• Balso dažnis: Nurodo kalbos dažnį garso diapazone. Apskritai telefono kanalai paprastai reiškia nuo 300 Hz iki 3 400 Hz dažnį.
• Radijo dažnis: Dažnis, kuriuo radijo siųstuvas gali efektyviai perduoti elektromagnetines bangas į kosmosą per anteną, bendrai vadinama radijo dažniu. Jei dažnis yra per mažas, perdavimo efektyvumas bus sumažintas, todėl įprasta skambinti dažniais, viršijančiais 100 kHz, kaip radijo dažniu.
• Vaizdo dažnis: Televizijos signaluose esantis dažnių diapazonas svyruoja nuo dešimčių hercų iki kelių megahercų, o vaizdo įrašas yra bendras šio dažnio terminas.
• Vežėjas: Sine banga arba periodinis impulsas, kuriame yra informacija, vadinama nešikliu (arba nešiklio dažniu). Pakeitus signalo bangą, atitinkamai pasikeičia vežėjo amplitudė, dažnis ar fazė.
• Signalas: Elektros energijos kiekis, sunaudotas informacijai išreikšti arba vežti.
• Kanalas (ryšio): Kanalas, padalytas pagal informacijos perdavimo charakteristikas. Įskaitant galimus, bet dar neįsitikinus kelius.
• Analoginis signalas: Signalas, kuris yra nepertraukiamas laike arba gali užimti begalines tam tikro parametro reikšmes.
• Skaitmeninis signalas: vadinamasis skaitmeninis signalas reiškia diskretų, nenutrūkstamą signalą. Skaitmeninis signalas gali keisti ir naudoti reikšmes tik per ribotą žingsnių ar žingsnių skaičių. Kitaip tariant, skaitmeniniams signalams tereikia apskaičiuoti žingsnių skaičių, neatsižvelgiant į signalo dydį žingsniuose (dažniausiai naudojamas dvejetainis kodavimas).
• Juosta (dažnių spektras): Radijo technologijoje žodžių juosta turi dvi reikšmes. Vienas iš jų susijęs su elektromagnetinių bangų spektro padalijimu, pvz., ilgomis bangomis, trumpomis bangomis, ultratrumpomis bangomis ir kitomis bangų juostomis. Antrasis susijęs su siųstuvų, imtuvų ir kitos įrangos darbinių dažnių diapazono padalijimu. Jei darbinių dažnių diapazonas yra padalytas į kelias dalis, šios dalys taip pat vadinamos juostomis, pvz., trijų juostų radijo imtuvais.
• Kanalas (įrenginio): Ryšio įrangos užimtas prieigos kanalas vadinamas kanalu. Paprastai ryšio įrenginys turi daug kanalų savo dažnių diapazone.
• Grandinės perdavimo juosta: Grandinės dažnių diapazonas, leidžiantis srovei sklandžiai praeiti, vadinamas grandinės perdavimo juosta. Paprastai nustatyta, kad plotis tarp dviejų dažnių, kai srovė yra maždaug 0,707 karto didesnė už maksimalią srovės vertę, yra prieigos juosta.
• Dažnio aprėptis: Dažnių diapazonas, kuriame veikia ryšių įranga, vadinamas dažnio aprėptimi. Didžiausio darbinio dažnio ir mažiausio veikimo dažnio santykis vadinamas dažnio padengimo koeficientu.
• Išjungimo dažnis (ribinis dažnis): Specialus dažnis, naudojamas grandinės dažnio charakteristikoms apibūdinti. Išlaikant grandinės įvesties signalo amplitudę nepakitusią, keičiant dažnį, kad išėjimo signalas būtų sumažintas iki 0,707 karto didžiausios vertės arba specialios vardinės vertės, dažnis vadinamas atjungtųjų dažniu. Aukšto dažnio ir žemo dažnio pabaigoje yra ribiniai dažniai, atitinkamai vadinami viršutiniu ribiniu dažniu ir apatiniu ribiniu dažniu. Dažnių diapazonas tarp dviejų jungtukų dažnių vadinamas praėjimo juosta.
• Dažnio stabilumas: Osciliatoriaus generuojamas dažnis keičiasi dėl įvairių priežasčių. Šio dažnio pokyčio ir vardinio dažnio santykis vadinamas dažnio stabilumu. Tai svarbus rodiklis ryšių sistemos kokybei matuoti. Siekiant pagerinti dažnio stabilumą, dažnai naudojamas parametrų dažnio stabilizavimas, kristalų dažnio stabilizavimas ir dažnio sintezė.
• Leistina liekamosios bangos spinduliuotės galios riba: Tai mažiausia leistina bet kokios liekamosios bangų spinduliuotės galios, kurią sukelia harmoninė spinduliuotė, parazitinė spinduliuotė ir intermoduliacija, išskyrus pagrindinę bangų spinduliuotę, vertė, išreikšta dB (decibelu) arba mW (milivatais), μW (mikrovatais).
• Pralaidumas (juostos plotis): Kartais vadinamas būtinu pralaidumu. Nurodo leidžiamą užimamos dažnių juostos pločio vertę, siekiant užtikrinti tam tikros perduotos informacijos, išreikštos hercais (Hz), kilohercais (kHz) ir megahercais (MHz), spartą ir kokybę.
• Selektyvumas: Radijo imtuvo gebėjimas pasirinkti norimos stoties signalą iš daugelio skirtingų dažnių vadinamas selektyvumu. Kuo geresnis imtuvo selektyvumas, tuo mažiau jautrūs kitų stočių trikdžiams. Todėl selektyvumas yra vienas iš svarbiausių parametrų, lemiančių imtuvo kokybę.
• Jautrumas: Radijo imtuvo gebėjimas priimti silpnus signalus vadinamas jautrumu. Jei imtuvas gali gauti labai silpną signalą, imtuvo jautrumas yra didelis, kitaip jautrumas yra mažas. Todėl jautrumas taip pat yra vienas iš svarbiausių parametrų, lemiančių imtuvo kokybę.
• Ištikimybė (lojalumas): Taip pat vadinamas ištikimybe. Nurodo imtuvo išėjimo signalo ir įvesties signalo panašumo laipsnį, t. y. ar imtuvas gali vienodai sustiprinti kiekvieną signalo dažnį ir atkurti jį be iškraipymų.

Naujasis Teisės Aktų Paketas Radijo Mėgėjams

Pastaba: 2025-07-01 įsigaliojo naujasis „Teisės užsiimti radijo mėgėjų veikla suteikimo tvarkos ir užsiėmimo šia veikla sąlygų aprašas“ ir naujosios „Elektroninių ryšių išteklių skyrimo ir naudojimo taisyklės“. Pasikeitė kai kurios nuostatos dėl leidimų išdavimo, papildyti dažnių ruožai turint B kategorijos leidimą (prisidėjo 50-52 MHz (25 W), 1240-1300 MHz (5 W), kiti GHz ruožai (5 W)), patikslintos taisyklės dėl šaukinių skyrimo ir naudojimo.

Radijo stoties naudojimas verslo tikslais yra nesuderinamas su radijo mėgėjų veikla. Prieš užsiimant radijo mėgėjų veikla reikia gauti leidimą radijo mėgėjų veiklai. Prieš įjungiant radijo stotį siuntimo režimu, būtina turėti galiojantį leidimą radijo mėgėjų veiklai (toliau - RM veiklai). Leidimus RM veiklai išduoda LR Ryšių reguliavimo tarnyba (toliau - LR RRT), į kurią reikia kreiptis norint gauti leidimą RM veiklai. Norint gauti leidimą, būtina pateikti LR RRT būtinus dokumentus ir išlaikyti egzaminą, jei jis dar nebuvo išlaikytas.

Lietuvoje yra A ir B leidimų radijo mėgėjų veiklai klasės. A klasės leidimas suteikia daugiau teisių jo turėtojui. Amžius, nuo kurio asmenims išduodami B klasės leidimai radijo mėgėjų veiklai, yra neribojamas. Asmuo, esantis vyresnis nei 16 metų amžiaus ir norėdamas gauti leidimą radijo mėgėjų veiklai, privalo pateikti LR RRT prašymą išduoti leidimą radijo mėgėjų veiklai. Papildomai, asmuo, esantis jaunesnis nei 16 metų amžiaus, turi pateikti raštišką sutikimą, kuriame vienas iš leidimo radijo mėgėjų veiklai pageidaujančio asmens tėvų ar globėjų sutinka, kad jis užsiimtų radijo mėgėjų veikla, ir prisiima atsakomybę dėl „Teisės užsiimti radijo mėgėjų veikla suteikimo tvarkos ir užsiėmimo šia veikla sąlygų aprašo“ laikymosi.

Jei asmens duomenys, įrašyti į jam išduotą leidimą radijo mėgėjų veiklai pasikeitė, radijo mėgėjas privalo ne vėliau kaip per 10 darbo dienų nuo pasikeitimo pateikti prašymą Lietuvos Respublikos Ryšių reguliavimo tarnybai dėl pataisyto leidimo radijo mėgėjų veiklai išdavimo. Leidimas radijo mėgėjų veiklai (toliau - leidimas) suteikia teisę naudoti radijo stotis ryšiams su kitais radijo mėgėjais. Leidimas nesuteikia teisės naudoti radijo stotis komerciniais tikslais ar ieškoti verslo partnerių naudojant radijo ryšį. B klasės radijo leidimas radijo mėgėjų veiklai galioja Lietuvos Respublikoje ir valstybėse, kuriose įgyvendinus CEPT rekomendaciją yra B lygio leidimo nacionalinis atitikmuo.

Teisę panaikinti leidimo radijo mėgėjų veiklai galiojimą turi LR RRT direktorius. Baudą už „Teisės užsiimti radijo mėgėjų veikla suteikimo tvarkos ir užsiėmimo šia veikla sąlygų aprašo“ pažeidimą nustato LR Administracinių teisės pažeidimų kodeksas. Leidimo galiojimas, nepasibaigus jo galiojimo terminui gali būti panaikintas, jei leidimo turėtojas pateikė prašymą LR RRT dėl leidimo panaikinimo. B klasės radijo leidimo radijo mėgėjų veiklai turi teisę naudotis radijo stotimis LR teritorijoje, kur to daryti nedraudžia arba šios veiklos neriboja kiti teisės aktai.

Radijo Stoties Įrengimo ir Naudojimo Saugumas

Įrengiant radijo stotį svarbiausias reikalavimas yra, jog atliekami darbai neturi sukelti grėsmės žmonių sveikatai, gyvybei ir turtui. Dėl svetimo turto sugadinimo įrengiant radijo stotį atsakingas leidimo radijo mėgėjų veiklai turėtojas. Naudojimasis radijo stotimi neturi sukelti grėsmės žmonių sveikatai, gyvybei ir turtui. Radijo mėgėjas atsakingas už tai, kad radijo mėgėjo radijo stotis būtų naudojama pagal galiojančius teisės aktus. Radijo stotį be tiesioginės asmens priežiūros leidžiama palikti veikti, jei tai yra retransliatorius, švyturys ar skaitmeninė stotis, arba jei yra galimybė naudotis nuotoliniu valdymu. Skaitmeninė stotis gali būti palikta veikti be tiesioginės radijo mėgėjo priežiūros.

Už darbų saugą įrengiant anteną yra atsakingas antenos savininkas. Antena turi būti įrengta taip, kad atitiktų saugumo technikos reikalavimus ir nekeltų grėsmės žmonių sveikatai, gyvybei ir turtui. Antenos savininkas atsako už žalą, padarytą kito asmens turtui antenos statymo metu. Svarbiausia saugiai eksploatuojant radijo stočių antenas yra, kad jos būtų įrengtos taip, kad jų naudojimas nesukeltų grėsmės žmonių saugumui, sveikatai, gyvybei ir turtui. Eksploatuojant anteną taip pat svarbiausia yra žmonių apsauga nuo antenos spinduliuojamos energijos neigiamo poveikio. Kabinti anteną tarp dviejų taškų, esančių virš elektros tiekimo linijos, yra blogas sumanymas, kadangi antena gali nukristi ant elektros tiekimo linijos ir tapti radijo mėgėjo žūties priežastimi.

Lietuvos Respublikos ryšių reguliavimo tarnyba turi teisę atlikti radijo mėgėjų radijo stočių techninę apžiūrą. Atliekant radijo mėgėjų radijo stočių techninę apžiūrą jų veikimo vietoje turi dalyvauti Lietuvos Respublikos ryšių reguliavimo tarnybos įgaliotas pareigūnas ir radijo mėgėjas, klubo vadovas arba jo įgaliotas asmuo. Prieš atlikdamas radijo stoties techninę apžiūrą Lietuvos Respublikos ryšių reguliavimo tarnybos įgaliotas pareigūnas turi pateikti savo tarnybinį pažymėjimą.

Radijo Šaukinys ir Jo Naudojimas

Radijo šaukinys reikalingas radijo stoties identifikavimui eteryje. Veikianti radijo stotis privalo perduoti skirtą šaukinį tam, kad ji galėtų būti identifikuota. Radijo šaukinį skiria Lietuvos Respublikos ryšių reguliavimo tarnyba. Išskirtinė radijo šaukinių, skiriamų Lietuvos Respublikoje, savybė - šių radijo šaukinių pirmosios raidės visada yra „LY“ - prefiksas, skirtas Lietuvos Respublikai. Eteryje galima naudoti tik skirtą LR RRT šaukinį. Radijo šaukinio trumpinti negalima niekada. Radijo šaukinį teisingai į eterį perduoti reikia siuntimo pradžioje arba pabaigoje ir ne rečiau kaip kas 5 minutes ryšio arba radijo stoties bandymų eteryje metu. Radijo šaukinys balso telefonijos režimu turėtų būti perduodamas aiškiai perduodant radijo šaukinio ženklus, vengiant galimų dviprasmiškumų. Išvengti galimų dviprasmiškumų, perduodant radijo šaukinį balso telefonijos režimu, galima vartojant fonetinę abėcėlę.

Kai radijo stotis naudojama oro laive, radijo šaukinį galima papildyti simboliais /AM. Kai radijo stotis naudojama valstybės vidaus vandenyse esančiame laive, arba kai naudojama judri radijo stotis, radijo šaukinį galima papildyti simboliais /M. Kai radijo stotis veikia tarptautiniuose vandenyse esančiame laive, radijo šaukinį galima papildyti simboliais /MM. Kai naudojama nešiojama radijo stotis, radijo šaukinį galima papildyti simboliais /P.

Informacijos Siuntimo Taisyklės Radijo Eteryje

Bet kuri eteryje siunčiama informacija (pagal „Teisės užsiimti radijo mėgėjų veikla suteikimo tvarkos ir užsiėmimo šia veikla aprašą“) suprantama kaip pranešimas. Už radijo bangomis siunčiamų pranešimų turinį atsakingas radijo mėgėjas. Radijo mėgėjui draudžiama siųsti muzikos naujienas, ar raginimus melstis, savo sukurtus kodus ir santrumpas, reklamą. Radijo mėgėjas gali siųsti asmeninius pirkimo ir pardavimo pranešimus, kai siunčiama informacija tiesiogiai susijusi su radijo mėgėjų radijo stotimis. Radijo mėgėjui draudžiama siųsti tarptautinius nelaimės signalus „SOS“ ir „MAYDAY“, nesilaikant ITU radijo ryšio reglamento nustatytų sąlygų, taip pat informaciją, pažeidžiančią asmens privataus gyvenimo neliečiamumą, transliuoti muziką. Radijo mėgėjams leista siųsti pirkimo ir pardavimo pranešimus tik kai siunčiama informacija yra tiesiogiai susijusi su radijo mėgėjų radijo stotimis. Naudojantis radijo mėgėjų radijo stotimis, leidžiama siųsti Q kodą. Radijo mėgėjams niekada neleidžiama retransliuoti vietinės radiofoninės radijo stoties programos. Kompiuterines programas naudojant skaitmenines stotis galima siųsti tuo atveju, jei toks siuntimas nepažeis autorių, gretutinių ir kitų intelektinės nuosavybės teisių. Nesant ypatingų atvejų, radijo mėgėjams leidžiama užmegzti ryšius tik su radijo mėgėjų radijo stotimis. Ryšiai tarp radijo mėgėjų radijo stočių ir kitų radijo ryšio tarnybų stočių leidžiami, kai kitų radijo ryšio tarnybų radijo stotys radijo mėgėjams skirtais dažniais siunčia nelaimės signalus. Radijo mėgėjai turi teisę prisijungti prie skaitmeninių tinklų bet kuriuo būdu, įskaitant internetą ir komutuojamąsias telekomunikacijų linijas.

B klasės radijo mėgėjui gali būti skirtas penkių ir šešių ženklų radijo šaukinys. Klubui gali būti skirtas keturių, penkių ir šešių ženklų radijo šaukinys. Kviečiant ryšiui bet kurią kitą radijo stotį, paprastai perduodama santrumpa CQ. Kviečiant ryšiui radijo stotį, esančią kitame kontinente, turėtų būti perduodama santrumpa CQ DX. Radijo mėgėjai dažnai perduoda frazę „73“ - "Geriausi linkėjimai". Tolima radijo stotis įvardijama santrumpa "DX". Santrumpa „CFM“ reiškia "patvirtinu". Santrumpa „DE“ reiškia "nuo". Po frazės „CQ DX DE“ reiktų perduoti radijo šaukinį. Po frazės „my QTH is“ reiktų perduoti savo gyvenamosios vietos pavadinimą. Jūsų korespondentas perduoda „RS 58“ - tai reiškia Jūsų signalo įvertinimą. Žodžius „radijo imtuvas“ radijo mėgėjai dažnai pakeičia santrumpa RX. Žodį „radijo siųstuvas“ mėgėjai dažnai pakeičia santrumpa TX. Morzės kodo telegrafiją reiškia santrumpa CW. Vienos šalinės juostos moduliavimą reiškia santrumpa SSB. Dažnio moduliavimą reiškia santrumpa FM. Signalų kokybę eteryje radijo mėgėjai dažniausiai įvertina pagal RST arba RS skalę.

Dažnių Naudojimo Teisės ir Galios Ribojimai

Dažnių naudojimo teisės yra pirminė ir antrinė. Maksimali leidžiama siųstuvo išėjimo galia B klasės leidimą radijo mėgėjų veiklai turintiems radijo mėgėjams 80 m, 40 m, 20 m, 15m ir 10m (trumpųjų bangų) diapazonuose yra 100W. Daugiau informacijos galima rasti radijo dažnių (kanalų), kuriuos galima naudoti be atskiro leidimo sąrašo, 46-ame priede. Dažniais, kuriuose maksimalaus signalo juostos plotis neturi viršyti 25 kHz, negalima naudoti ATV moduliacijos. Gerai suderinto siųstuvo SSB ar SSTV signalo juostos plotis neturėtų būti didesnis kaip 2,7 kHz, AM - 6 kHz. 144 MHz diapazone nešiojamos FM radijo stoties spinduliuojamo signalo juostos plotis neturėtų viršyti 12 kHz. Radijo mėgėjams skirtame 10 m trumpųjų bangų diapazone leista veikti siaurajuostės FM ir AM siųstuvams. Visuose radijo mėgėjams skirtuose TB ir UTB diapazonuose leista naudoti CW siųstuvus.

Elektrotechnikos Pagrindai Radijo Ryšiuose

• Didesnę varžą gausime rezistorius jungdami nuosekliai.
• Mažesnę varžą gausime rezistorius jungdami lygiagrečiai.
• Didesnę talpą gausime jungdami kondensatorius lygiagrečiai.
• Mažesnę talpą gausime jungdami kondensatorius nuosekliai.
• Atstumas tarp plokščiojo kondensatoriaus plokštelių padidėjo 2 kartus - kondensatoriaus talpa sumažėjo 2 kartus.
• Padidinus ritės vijų skaičių, jos induktyvumas padidės.
• Elektroninės lempos veikimas pagrįstas termoelektronine emisija.
• Puslaidininkio diodo veikimas pagrįstas elektronų rekombinacija.
• Tranzistorius turi pnp arba npn sandūrą.
• Elektroninė lempa gali stiprinti elektrinius signalus.
• Kryptingas elektronų judėjimas laidininku vadinamas elektros srove.
• Kryptingai tekėti elektronus priverčia elektrovaros jėga.
• Elektros srovė, tekanti viena kryptimi, vadinama nuolatine elektros srove.
• Elektros srovė, nuolat keičianti tekėjimo kryptį, vadinama kintamąja elektros srove.
• Elektros srovės laidininkas praleidžia elektros srovę. Pavyzdžiui, varis yra geras elektros srovės laidininkas.
• Elektros srovės izoliatorius trukdo tekėti elektros srovei. Pavyzdžiui, žėrutis yra geras elektros srovės izoliatorius.
• Ritė ir kondensatorius sudaro virpesių kontūrą. Virpesių kontūro rezonansinį dažnį pakeisti galima keičiant ritės induktyvumą ir/arba kondensatoriaus talpą.

Omo Dėsnis ir Grandinių Matavimai

• Jei prie 2 V įtampos šaltinio prijungtas 100 Ω rezistorius, tuomet srovės, tekančios rezistoriumi, stipris yra 2/100 = 0,02A.
• Jei prie 5 V įtampos šaltinio prijungtas 500 Ω rezistorius, tuomet srovės, tekančios rezistoriumi, stipris yra 5/500 = 10 mA.
• Jei 10 kΩ rezistoriumi teka 40 mA srovė, tuomet įtampa tarp rezistoriaus gnybtų yra 0.04 * 10 000 = 400V.
• Jei 50 Ω rezistoriumi teka 2 A srovė, tuomet įtampa tarp rezistoriaus gnybtų yra 50 * 2 = 100 V.
• Jei rezistoriumi, prijungtu prie 20 V įtampos šaltinio, teka 100 mA srovė, tuomet rezistoriaus varža yra 20 / 0,1 = 200 Ω.

SI sistemoje pagrindinis varžos matavimo vienetas yra omas, įtampos matavimo - voltas, srovės matavimo - amperas, talpos matavimo - faradas, elektrinės galios matavimo vienetas - vatas, dažnio matavimo vienetas - hercas. Įtampa matuojama voltmetru, srovė - ampermetru, galia - vatmetru. Voltmetras į elektros grandinę turėtų būti jungiamas lygiagrečiai. Idealaus voltmetro vidinė varža turėtų būti labai didelė. Buityje dažniausiai naudojamo kintamosios elektros srovės tinklo įtampa yra 230V. Ampermetras į elektros grandinę turėtų būti jungiamas nuosekliai. Idealaus ampermetro vidinė varža turėtų būti labai maža.

B5 schemoje a vaizduoja įtampos matavimą, b - varžos matavimą, c - srovės matavimą. Buityje dažniausiai naudojamo kintamosios elektros srovės tinklo dažnis yra 50 Hz. Jei kintamosios srovės dažnis yra 60 Hz, tai reiškia, kad srovės kryptis pasikeičia 60 kartų per sekundę. Voltmetru, kurio skalė pažymėta voltais, matuojama 7 100 milivoltų įtampa, tuomet prietaisas rodo 7,1V, o jei skalė pažymėta kilovoltais ir matuojama 1 300 voltų įtampa, tuomet prietaisas rodo 1,3 kV. Ampermetru, kurio skalė pažymėta mikroamperais, matuojama 0,1 mA srovė, tuomet prietaisas rodo 100 μA, o jei skalė pažymėta amperais ir matuojama 250 mA srovė, prietaisas rodo 0,25 A. Siųstuvo išėjimo galia 100 vatų, tai yra 0,1 kW. Siųstuvas veikia 200 kHz dažniu, tai yra 0,2 MHz. Dažniui didėjant, radijo bangos ilgis mažėja, bangos ilgiui mažėjant dažnis didėja. Oscilografas yra prietaisas, skirtas signalo formai stebėti. S-metras superheterodiniame imtuve skirtas priimto signalo stiprio matavimui. Vienas iš superheterodininio imtuvo trūkumų yra galimas signalo priėmimas veidrodiniu dažniu. Heterodinas gali būti trukdančių signalų šaltinis superheterodiniame imtuve. Kartais sakoma, kad imtuvas „perkrautas“, tai reiškia, kad į imtuvo įėjimą patenka per stiprūs signalai.

Retransliatoriai ir Ryšio Nuotolio Didinimas

Retransliatorius reikalingas radijo ryšio nuotolio didinimui. Balso retransliatorius turi įėjimo ir išėjimo kanalus - tai reiškia, jog retransliatorius priima vienu dažniu, o siunčia kitu. Paprastai dažnių skirtumas tarp 2 m radijo mėgėjų retransliatoriaus įėjimo ir išėjimo kanalų būna 600 kHz. Prioritetas, užmezgant ryšius per balso retransliatorių, įprastai turėtų būti teikiamas judriosioms radijo stotims. Jei netoli nuo balso retransliatoriaus naudojate 1W galios FM siųstuvą ir Jūsų signalą retransliatorius perduoda be triukšmų, tuomet ryšio per retransliatorių atstumas, jei savo siųstuvo galią padidinsite iki 100W, nepadidės. Skaitmeninių signalų retransliatoriaus įėjimo ir išėjimo dažniai sutampa. Per didelis SSB siųstuvo mikrofono signalo lygis, jei nėra priemonių jo lygiui riboti, gali sukelti trukdžius radijo stotims, veikiančioms gretimais dažniais, gali pabloginti signalo suprantamumą. FM siųstuvo dažnio deviacija priklauso nuo žemadažnio signalo įtampos amplitudės.

Antenos Svarba Radijo Ryšio Kokybei: Praktiniai Pavyzdžiai

Kaunas. Didžiulio renginio koordinatorius nervingai spaudžia raciją. Signalas dingsta kas kelias minutes. Apsaugos darbuotojai negirdi nurodymų. Logistika stringa. Problema paaiškėja vėliau: standartinės antenos, komplektuojamos su racijomis, tiesiog nepajėgios aprėpti renginio teritorijos. Dauguma žmonių apie anteną negalvoja. Ji tiesiog yra - maža, juoda, prikabinta prie racijos. Bet antena - tai ne priedas. Fizikos dėsniai negailestingi: per silpna antena reiškia per silpną signalą. Per trumpa antena reiškia netinkamą dažnį. Profesionalai tai žino.

Statybų aikštelė Vilniaus pakraštyje. Kranas kelia konstrukciją, žemėje - darbuotojai, koordinuojantys operaciją. Ryšys nutrūksta kritinę sekundę. Laimė, niekas nenukentėjo. Po incidento paaiškėjo: racijos veikė gerai. Antenos - ne. Kita istorija - iš miško. Medžiotojų būrelis išsisklaidęs po kelis kvadratinius kilometrus teritoriją. Ryšys veikia čia, neveikia ten. Vienas medžiotojas pasiklysta, susisiekti negali. Priežastis ta pati: standartinės antenos miško aplinkoje - per silpnos. Apsaugos įmonė Klaipėdoje. Objektas - kelių pastatų kompleksas. Darbuotojai nesupranta, kodėl ryšys veikia lauke, bet dingsta viduje. Sienos - problema.

„Žmonės išleidžia šimtus eurų profesionalioms racijoms ir bando sutaupyti ties antena. Tinkama radijo antena gali padidinti ryšio atstumą kelis kartus. Tai ne magija, tai fizika. Geresnė antena - geresnis signalo stiprumas, geresnė kryptis, mažiau energijos švaistymo į nereikalingas kryptis. Trumpos antenos - kompaktiškos, netrukdančios judėti. Ilgos antenos - didesnis nuotolis, geresnis signalo stiprumas. Lanksčios antenos - atlaiko fizinį poveikį, nekliūva, nelūžta. Kryptinės antenos - koncentruoja signalą viena kryptimi. Pasirinkimas priklauso nuo situacijos. Antena veikia konkrečiame dažnių diapazone. VHF dažniai (136-174 MHz) geriau sklinda atvirose erdvėse, miškuose, per kalvas. UHF dažniai (400-520 MHz) geriau veikia mieste, pastatuose, uždarose erdvėse. Antena, skirta VHF, neveiks UHF diapazone - ir atvirkščiai. Prieš perkant anteną būtina žinoti, kokiu dažniu dirba jūsų įranga. Gamyklinė antena, komplektuojama su racija, kainuoja kelis eurus. Profesionali antena - nuo keliolikos iki kelių dešimčių eurų.

Prarastas ryšys renginyje - reputacijos žala. Prarastas ryšys statybose - saugos rizika. Miestuose - daug pastatų, daug metalo konstrukcijų, daug trukdžių. Regionuose - atviros erdvės, miškai, kalvotas reljefas. Pajūryje - drėgmė, vėjas, korozija. Pramoniniuose objektuose - metalo konstrukcijos, triukšmas elektromagnetiniame spektre. Kiekviena situacija - individuali. Radijo ryšys niekur nedingsta. Jis veikia be tinklo infrastruktūros. Veikia momentaliai, be skambučio užmezgimo laiko. Veikia grupėms vienu metu. Bet technologijos tobulėja. Prieš perkant raciją ar sprendžiant ryšio problemas - paklauskite apie anteną. Gali paaiškėti, kad problemos sprendimas paprastesnis ir pigesnis nei manėte.
