Sudėtinga apsauga nuo žaibo ir šviesolaidinių kabelių sujungimo instrukcija: Išsamus vadovas

Apsauga nuo žaibo ir įžeminimas yra kertiniai elektros saugos aspektai, skirti apsaugoti žmones, pastatų konstrukcijas ir elektros prietaisus nuo elektros smūgio, gaisro ir žaibo sukeltų pažeidimų. Statistikos duomenys rodo, kad didelė dalis elektros traumų įvyksta būtent dėl netinkamo arba visiškai neveikiančio įžeminimo. Daugelis elektros prietaisų turi metalines detales, kurias gali paliesti vartotojas. Jei laidų izoliacija pažeidžiama arba įvyksta trumpasis jungimas, metalinis korpusas gali tapti pavojingas.

Įžeminimo kontūro įrengimas ir svarba

Įžeminimo kontūro įrengimas prasideda nuo vietos parinkimo ir dirvožemio vertinimo. Statant naują namą, galima įrengti pamatų įžeminimą - cinkuota 10 mm plieno viela, pravesta aplink visą namo perimetrą rostverke ir sujungta į uždarą kontūrą. Varžą matuoja sertifikuotas specialistas megaohmetru.

Norint gerai apsisaugoti nuo žaibo, elektrostatinės iškrovos ir komutacinių viršįtampių, elektros įrangoje reikalinga patikima įžeminimo sistema. Šiuo metu Lietuvoje populiariausi giluminiai įžemintuvai. Panaudojami plieniniai variuoti strypai, kurie sujungiami konusinėmis arba srieginėmis žalvarinėmis movomis. Jie kalami į žemę elektriniais vibro-plaktukais. Tokiu būdu pasiekiama maža varža, šie įžemikliai užima mažai vietos, atsparūs korozijai ir ilgaamžiai. Pagal EĮĮT elektros įrenginių įrengimo taisyklių VIII skyriuje nurodytus reikalavimus įžemintuvų įrengimui ir STR 2.01.06:2009. ,,STATINIŲ APSAUGA NUO ŽAIBO. Įžemintuvo varža turi būti ne didesnė kaip 10 omų. Dėl žaibo išlydžio geresnio srovės sklidimo įžemintuvą turi sudaryti ne mažiau kaip du įžemikliai ir visų įžeminimo laidininkų įžemintuvai turi būti sujungti tarpusavyje. Taip pat prijungiami ir vamzdynai (išskyrus dujų, apjungiama per izoliuojantį iškroviklį), ventiliacijos sistemos ir t.t. Pastatuose, kur yra rentgeno aparatūra ar sudėtinga elektroninė įranga (arba, tai nurodo įrangos gamintojas), turinti savo įžeminiklį, su bendru įžeminimo kontūru apjungiama per specialų (potencialų išlyginimo) iškroviklį.

Techniškai galite iškasti tranšėją ir sukalti elektrodus, tačiau sujungimus, varžos matavimus ir prijungimą prie skydelio turi atlikti kvalifikuotas elektrikas.

Žaibo poveikis ir kompleksinė apsauga

Žaibas gali sukelti gaisrus, žmonių žūtis, sugadinti elektros, elektronikos įrangą, o antriniai žaibo poveikiai daro didelę įtaką elektros tinklų, pramonės įmonių, ryšių infrastruktūros, medicinos, IT, gyventojų turto ir kitų ūkio subjektų veiklai. Netinkamai įrengta apsauga nuo žaibo (pvz., neįrengtas potencialų išlyginimas, neužtikrinta sujungimų kontaktų pereinamoji varža, bloga įžeminimo įrenginio varža, neteisingi skaičiavimai) vietoje apsaugos gali sukelti statinių gaisrus, sugadinti įrengimus ir prietaisus.

Kadangi tai yra pakankamai sudėtingi inžineriniai įrenginiai, būtini atskiri projektai ir rizikos įvertinimas. Būtina parinkti tinkamiausią pastatui žaibosaugos sistemą, apskaičiuoti perdengimo zonas (t.y. plotą, kurį žaibolaidis turi apsaugoti) pagal pastato kategoriją, tinkamai parinkti medžiagas įžeminimo, žaibolaidžio ir apsaugos nuo viršįtampių įrengimui.

Norint gerai apsisaugoti nuo žaibo, elektrostatinės iškrovos ir komutacinių viršįtampių, tikslinga tai daryti kompleksiškai. Norėdami padėti efektyviai apsaugoti vertingą turtą, elektronikos prietaisus ir įrangą, gyvenamuosius namus ir įmones, žaibosaugos specialistai parengė kompleksinį apsaugos nuo žaibo modelį. Įrengus tik žaibosaugą ir neįrengus apsaugos viršįtampių, įžeminimo sistemos, lieka didelė tikimybė patirti didelius nuostolius nuo žaibo sukeltų viršįtampių. Žaibolaidis efektyviai apsaugo pastatus nuo gaisro ir žmones nuo žaibo iškrovos, bet neapsaugo įrangos ir prietaisų nuo žaibo sukeltų reiškinių. Kompleksinis apsaugos nuo žaibo modelis apibrėžia kompleksinę žmonių ir pastatų apsaugą nuo žaibo poveikio, užtikrinančią aukščiausius apsaugos reikalavimus, įžeminimo, apsaugos nuo viršįtampių ir apsaugos nuo žaibo įrengimo eigą, pradedant projektavimu, įrengimu ir pridavimu.

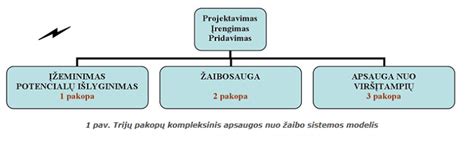

1 pav. Trijų pakopų modelis apibrėžia apsaugos nuo žaibo įrengimo eiliškumą, tikslingą žaibosaugos sistemos projektavimą, parinkimą ir įrengimą, panaudojant patikrintus sertifikuotus produktus, medžiagas ir paslaugas.

Siekiant apsisaugoti nuo šių gamtos reiškinių, įrengiamos įvairios žaibosaugos sistemos, priklausomai nuo apsaugos kategorijos, pastatų aukščių ir konfigūracijos, naudojamos įrangos. Kadangi tai yra pakankamai sudėtingi inžineriniai įrenginiai, būtini atskiri projektai ir rizikos įvertinimas.

Žaibosaugos sistemos: Pasyvioji ir Aktyvioji

Pasyvioji apsauga nuo žaibo - išorinei apsaugai nuo žaibo smūgių statomi atskirai stovintys arba ant saugomo objekto pastatyti strypų, tinklo arba trosų žaibolaidžiai. Dažniausiai jie vadinami Faradėjaus, Franklino ir trosiniais žaibolaidžiais. Įrengiami žaibo priėmikliai, priimantys žaibo smūgį ir nutekinantys žaibo energiją į žemę. Šios sistemos principas yra tas, kad visi įrenginiai, išlindę aukščiau stogo, yra pajungti prie bendros žaibosaugos sistemos arba yra apsaugoti atskirais žaibolaidžiais. Nors aukšti medžiai gali perimti dalį žaibo iškrovų, jie neapsaugo pastato nuo šoninių iškrovų ir elektromagnetinių indukcijų.

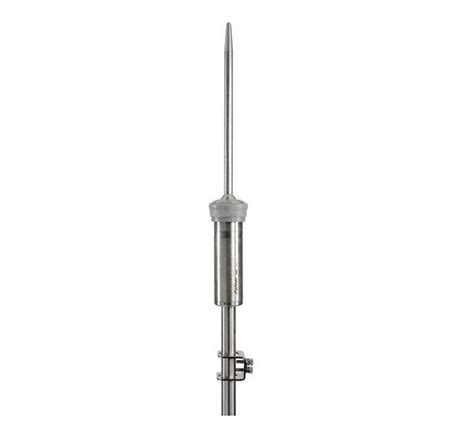

Aktyvioji žaibosauga - statinio apsaugai nuo tiesioginio žaibo poveikio skirtas įrenginys su įmontuota elektronine įranga, sukuriančia vainikinį išlydį. Veikimo principas: Aktyviajame žaibolaidyje sumontuota elektroninė įranga, kuri perkūnijos metu per sekundės dalis prieš žaibo išlydį ima skleisti aukšto dažnio impulsus. Dėl to žaibolaidis sukuria vainikinį išlydį, kuris sukuria jonizuotą kanalą (atvirkštinį išlydį) žaibui nukreipti į žaibolaidį. Šis jonizuotas kanalas sąlyginai padidina žaibolaidžio aukštį ir daug kartų praplečia jo apsaugos zoną. Aktyviojo žaibolaidžio apsaugos zona siekia iki 100 metrų, priklausomai nuo žaibosaugos kategorijos, sumontavimo aukščio (ne mažiau 2-6 m).

Žaibosaugos kategorijos ir tikrinimas

Žaibosaugos įrengimas pagal Lietuvoje galiojančias normas skirstomas į keturias kategorijas. Pirmos ir antros kategorijos žaibosauga įrengiama pastatuose arba lauko aikštelėse, kur yra sprogių medžiagų, skysčių, garų ir t.t. Pirmos kategorijos žaibosaugai dažniausiai naudojami atskirai stovintys stropiniai žaibolaidžiai. Tokie žaibolaidžiai pramoniniuose objektuose siekia iki 150 m. aukščio, dažnai naudojami trosiniai žaibolaidžiai, kai pastatas ar teritorija perdengiama ištemptu trosu. Antros kategorijos žaibosauga įrengiama skaičiavimo centruose, gamyklose, kur daug elektroninės ir kitos technologinės įrangos, pastatuose, kur dirba didelis žmonių skaičius.

Parenkant pastatui žaibosaugos sistemą, reikia atsižvelgti į pastato paskirtį, konstrukciją, vietą, stogo dangą. Šiuo metu tradicinei žaibosaugai įrengti Lietuvoje daugiausia naudojamas vielos tinklas arba strypai. Daugiausia naudojamos karštai cinkuotos plieninės arba varinės medžiagos. Pastatus, esančius ant aukštumų, kaimo vietovėse efektyviausiai apsaugo atskirai stovintys stropiniai žaibolaidžiai, dideliems plotams apsaugoti naudojami aktyviniai žaibolaidžiai.

Žaibosaugos sistema tikrinama apžiūrint kiekvienais metais, prieš žaibų sezono pradžią. Gyvenamajam namui - vizuali apžiūra kasmet, varžos matavimai kas 3-5 metus. Pramoniniams objektams - vizuali apžiūra kas 3 mėnesius, varžos matavimai kasmet. I ir II apsaugos klasės pastatams apžiūra atliekama kas 1 metai, tikrinimas kas 2 metus. Statinių, kuriuose įrengti žaibolaidžiai, turi būti parengta techninė dokumentacija: techninis žaibolaidžio pasas, paslėptų darbų aktai; žaibolaidžių apsaugos zonų schemos; žaibolaidžių konstrukcijos darbo brėžiniai (statybinė dalis).

Apsauga nuo viršįtampių: Būtina sudėtinė dalis

Labai svarbi žaibosaugos dalis yra apsauga nuo viršįtampių. Tai yra žaibosaugos dalis, sauganti nuo elektros tinklo perjungimo procesų ir žaibo sukeltų viršįtampių, statinių krūvių, elektros ir silpnų srovių tinklus, elektrotechnikos ir elektronikos prietaisus. Įvykus žaibo išlydžiui 1.5 km. spinduliu, gali būti sugadinti elektros ir elektroniniai prietaisai ir įrengimai, neturintys apsaugos nuo viršįtampių. Kai žaibo išlydis pataiko šalia linijos esančius objektus ar į žemę, linijos laiduose gali susiformuoti indukuoti viršįtampiai. Apsauga nuo viršįtampių labai aktuali energetikos, telekomunikacijų, didelėms firmoms, ir gyvenamiesiems namams, kuriuose daug brangios aparatūros ir įvairios įrangos. Nuostoliai, kuriuos firmos patiria dėl elektroninės ir programinės įrangos gedimų, yra dideli ir sunkiai apskaičiuojami. Dažniausiai viršįtampių šaltiniu būna atmosferinės iškrovos ir komutaciniai viršįtampiai elektros įrangoje, ko pasėkoje atsiradę elektromagnetiniai impulsai per elektros energijos tiekimo sistemą, per įvairias ryšių sistemas, taip pat televizijos ir radijo priėmimo antenas patenka į pastato vidaus elektroninę ir ryšių įrangą ir ją sugadina. Viršįtampių lygis priklauso nuo juos sukeliančių priežasčių. Pavojingiausi viršįtampiai susiformuoja žaibo išlydžio metu, komutuojant el.

Norint apsaugoti pastato elektros ir telekomunikacijų įrangą nuo viršįtampių prasiskverbimų į pastatą, visuose įvaduose parenkami atitinkamo tipo iškrovikliai. Pastatuose elektros maitinimo grandinėse montuojamos trys (B; C; D) pakopos iškroviklių. Visi iškrovikliai, atsiradus viršįtampiams, per potencialų išlyginimo šyną, viršįtampius nukreipia į įžeminimo sistemą. Kokia apsaugos sistemą parinkti pastatui, įvertinęs viršįtampių sukeliamą riziką, sprendžia projektuotojas.

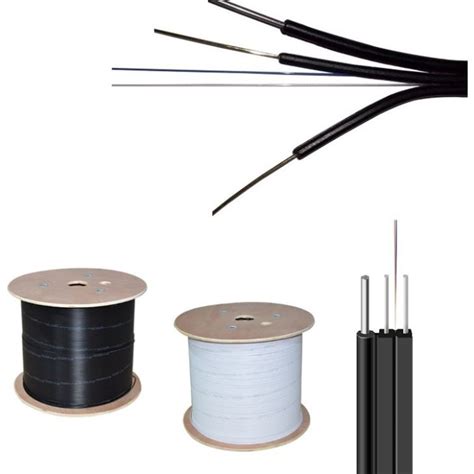

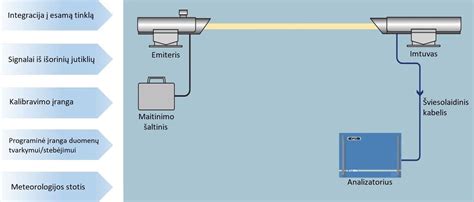

Šviesolaidinio kabelio sujungimas: Inžinerinis iššūkis ir sprendimai

Skaidulinio optinio kabelio sujungimas atlieka svarbų vaidmenį kuriant patikimą ir greitą duomenų perdavimą telekomunikacijų ir tinklų srityje. Šiame išsamiame vadove išnagrinėsime įvairius šviesolaidinio kabelio sujungimo aspektus, įskaitant skirtingus sujungimo būdus, paruošimą, nutraukimą, priežiūrą, trikčių šalinimą ir ateities tendencijas.

I. Šviesolaidinio kabelio sujungimo esmė ir metodai

Skaidulinio optinio kabelio sujungimas yra labai svarbus telekomunikacijų ir tinklų procesas, apimantis nuolatinį dviejų šviesolaidinių kabelių sujungimą. Ši technika užtikrina nenutrūkstamą ir patikimą ryšį perduodant duomenų signalus dideliais atstumais su minimaliais nuostoliais.

1. Optinio pluošto kabelių sujungimas apima nuolatinį dviejų šviesolaidinių kabelių sujungimą, kad būtų sukurtas nenutrūkstamas perdavimo kelias. Sujungimo procesas užtikrina minimalų signalo praradimą ir palaiko tinklo vientisumą.

   • Lydymosi sujungimas: Lydymosi sujungimas apima pluošto galų lydymą ir suliejimą kartu naudojant šilumą. Ši technika užtikrina mažų nuostolių ir patikimą ryšį, tinkantį ilgalaikiams įrengimams ir didelės spartos tinklams.
   • Mechaninis sujungimas: Mechaninis sujungimas apima pluošto galų išlygiavimą ir jų tvirtinimą naudojant mechanines sujungimo jungtis.

2. Optinio pluošto kabelių nukreipimas reiškia kabelių kelio planavimo ir nustatymo procesą tinklo infrastruktūroje. Tinkamas maršruto parinkimas sumažina fizinės žalos riziką, sumažina signalo praradimą ir palengvina efektyvų tinklo valdymą.

   • Kabelio kelio planavimas: Kruopščiai suplanuokite kabelių maršrutus, vengdami vietų, kuriose gali kilti trikdžių arba pavojus aplinkai.
   • Lenkimo spindulys: Skaiduliniai optiniai kabeliai turi specifinius lenkimo spindulio reikalavimus, kad būtų išlaikytas signalo vientisumas.
   • Atskyrimas nuo maitinimo kabelių: Laikykite šviesolaidinius kabelius atskirai nuo maitinimo kabelių, kad išvengtumėte elektromagnetinių trukdžių (EMI), kurie gali pabloginti signalo kokybę.
   • Kabelių valdymas: Kabeliams organizuoti ir pritvirtinti naudokite kabelių valdymo sistemas, tokias kaip lentynos, skydai ir kabelių rišikliai.
   • Ženklinimas ir dokumentacija: Pažymėkite ir dokumentuokite kabelių vedimą ir jungtis, kad būtų lengviau identifikuoti ir prižiūrėti.

Suprasdami šių sujungimo metodų skirtumus, technikai gali pasirinkti tinkamiausią metodą, atsižvelgdami į konkrečius reikalavimus, projekto apimtį ir biudžeto apribojimus.

II. Reikalingi įrankiai ir įranga

Norint sėkmingai sujungti šviesolaidinius kabelius, technikai turi turėti tinkamus įrankius ir įrangą.

1. Lydymosi sujungiklis: Šis sudėtingas įrenginys leidžia tiksliai sulygiuoti ir sujungti šviesolaidinius kabelius. Jame yra sujungimo vienetas, išlygiavimo sistema (pvz., šerdies arba apvalkalo išlygiavimas) ir lanko iškrovimo mechanizmas, kuris sukuria elektros lanką pluoštams sulieti.
2. Kirptuvas: Nepakeičiamas įrankis, naudojamas tiksliai nupjauti ir paruošti pluošto galus prieš sujungimą. Šiuolaikiniai kirtikliai pasižymi automatiniu ašmenų sukimu, užtikrinančiu nuoseklų ir tikslų pjaustymą.
3. Šviesolaidžio nuėmiklis: Naudojamas nuimti apsauginę dangą arba buferį nuo šviesolaidinio kabelio, kad būtų atidengtas plikas pluoštas sujungimui. Pluošto nuėmikliai dažnai būna su kelių dydžių angomis, kad tilptų įvairaus skersmens kabelius.
4. Valymo priemonės: Norint užtikrinti optimalius sujungimo rezultatus, labai svarbu tinkamai išvalyti pluošto galus prieš sujungimą. Naudojamos servetėlės be pūkelių ir izopropilo alkoholio arba specializuoti optinio pluošto valymo tirpalai.
5. Sujungimo movos: Po suliejimo sujungimo, sujungti pluoštai turi būti apsaugoti ir išdėstyti sujungimo dėkle. Skaidulinės optikos sujungimo movos, pagamintos iš termiškai susitraukiančios medžiagos, naudojamos sujungtoms skaidulų jungtims uždengti ir apsaugoti.
6. Galia matuoklis: Matuoja optinio signalo, perduodamo šviesolaidiniais kabeliais, signalo stiprumą arba galios lygį.

Turėdami tinkamą įrangą, technikai gali atlikti efektyvų ir patikimą šviesolaidinio kabelio sujungimą, užtikrindami optimalų signalo perdavimą ir tinklo veikimą.

III. Sertifikavimas ir mokymai

Šviesolaidinio kabelio sujungimo sertifikato gavimas yra labai naudingas technikai ir šios srities profesionalams. Šie sertifikatai patvirtina asmens žinias ir įgūdžius atliekant šviesolaidinio kabelio sujungimą, padidina karjeros perspektyvas ir skatina darbdavių ir klientų pasitikėjimą.

1. Sertifikato nauda: Parodo techniko įgūdžius ir patirtį atliekant sujungimo operacijas. Daugelis darbdavių mano, kad sertifikatai yra būtina sąlyga, norint samdyti sujungimo specialistus.
2. Sertifikavimo organizacijos:
   • Sertifikuotas optinio pluošto technikas (CFOT): Fiber Optic Association (FOA) siūlomas pradinio lygio sertifikatas, apimantis pagrindinius optinio pluošto technologijos principus ir praktiką, įskaitant sujungimo būdus.
   • Sertifikuotas optinio pluošto specialistas / sujungimas (CFOS/S): FOA sertifikatas, skirtas technikams, kurie specializuojasi šviesolaidinio kabelio sujungimo srityje. Jame giliau gilinamasi į sujungimo būdus, pluošto apibūdinimą ir supratimą apie sujungimo įrangą.
   • FOA specialistų sertifikatai: FOA siūlo daugybę specialistų sertifikatų, tokių kaip sertifikuotas šviesolaidinis dizaineris (CFOD), sertifikuotas šviesolaidinis pluošto montuotojas (CFOI) ir sertifikuotas optinio pluošto specialistas / testavimas (CFOS/T).
3. Sertifikato gavimo procesas:
   • Mokymas: Užsiregistruokite į gerbiamą mokymo programą, apimančią būtinas temas ir praktinius įgūdžius.
   • Egzaminas: Sėkmingai išlaikykite sertifikavimo egzaminą.
   • Sertifikavimo paraiška: Pateikite reikiamus dokumentus sertifikuojančiai organizacijai.
   • Sertifikato atnaujinimas: Daugumą sertifikatų reikia periodiškai atnaujinti.

Gavę šviesolaidinio kabelio sujungimo sertifikatą, technikai gali pagerinti savo profesinę padėtį, pasiekti geresnių karjeros galimybių ir parodyti savo patirtį šioje srityje.

IV. Sujungimo kaina ir veiksniai

Šviesolaidinių kabelių sujungimo kaina gali skirtis priklausomai nuo kelių veiksnių.

1. Kabelio ilgis ir sudėtingumas: Ilgesniems kabeliams sujungti reikia daugiau laiko ir pastangų, todėl didėja darbo sąnaudos.
2. Sujungimo technikos pasirinkimas: Lydymosi sujungimas, nors ir užtikrina puikų našumą, paprastai patiria didesnes išlaidas dėl reikalingos specializuotos įrangos. Mechaninis sujungimas paprastai yra ekonomiškesnis.
3. Papildomos paslaugos ir medžiagos: Į kainą gali būti įtrauktos jungtys, adapteriai, testavimas, patikra, kabelio paruošimas ir valymas.
4. Darbo sąnaudos: Gali skirtis priklausomai nuo technikų kompetencijos, patirties ir paslaugų teikėjo kainodaros struktūros.

V. Sujungimo laikas

Laikas, reikalingas šviesolaidiniams kabeliams sujungti, gali skirtis priklausomai nuo kelių veiksnių.

1. Kabelio ilgis ir sudėtingumas: Įtakoja sujungimo trukmę.
2. Sujungimo technikos pasirinkimas: Lydymosi sujungimas paprastai trunka ilgiau.
3. Technikų patirtis ir įgūdžių lygis: Tiesiogiai įtakoja reikalingą laiką.
4. Parengiamieji darbai: Kabelių valymas, skaidulų pašalinimas ir paruošimas taip pat įtakoja bendrą laiką.
5. Veiksmingos darbo praktikos: Kruopštus planavimas, efektyvi darbo vietos sąranka, standartizuotos procedūros, pažangi įranga ir nuolatinis mokymas gali padėti sumažinti sujungimo laiką.

VI. Kabelių paruošimas sujungimui

Norint užtikrinti sėkmingą ir patikimą sujungimą, labai svarbu tinkamai paruošti šviesolaidinius kabelius.

1. Apžiūra: Nuodugniai apžiūrėkite kabelius, ar nėra matomų pažeidimų.
2. Valymas: Kabelių galams ir jungtims valyti naudokite servetėles be pūkelių ir izopropilo alkoholį arba specializuotą šviesolaidinio valymo tirpalą.
3. Nuėmimas: Naudodami pluošto nuėmiklį, atsargiai nuimkite apsauginę dangą arba buferį nuo pluošto galų.
4. Kirpimas: Naudokite tikslią pluošto pjaustyklę, kad gautumėte švarų ir statmeną pluošto galą.
5. Patikra: Apžiūrėkite suskaldytus pluoštus mikroskopu, kad įsitikintumėte, jog galas yra švarus ir lygus.
6. Sulygiavimas ir sujungimas: Sulygiuokite paruoštus pluošto galus ir atlikite lydymosi arba mechaninį sujungimą.
7. Apsauga: Apsaugokite sujungtą dalį apvyniodami ją termiškai susitraukiančia arba mechanine sujungimo apsaugančia mova.
8. Testavimas: Nuodugniai išbandykite ir patikrinkite sujungtus pluoštus.
9. Tvarkymas: Sutvarkykite ir tvarkykite sujungtus pluoštus sujungimo dėkle arba uždoryje.

VII. Tinkamas nutraukimas

Tinkamas šviesolaidinio tinklo kabelių nutraukimas yra labai svarbus siekiant užtikrinti patikimą ryšį ir optimalų duomenų perdavimą.

1. Jungties pasirinkimas: Pasirinkite atitinkamo tipo jungtis pagal tinklo reikalavimus ir kabelių specifikacijas.
2. Kabelio nuėmimas ir valymas: Atlikite panašius veiksmus kaip ir ruošiant kabelius sujungimui.
3. Jungties surinkimas: Surinkite jungtį prie pluošto naudodami atitinkamą surinkimo techniką.
4. Poliravimas: Jei jungtis reikalauja poliravimo, naudokite poliravimo įtaisą ir laipsniškai smulkesnio grūdėtumo poliravimo plėveles.
5. Apžiūra: Vizualiai apžiūrėkite jungties galinį paviršių naudodami skaidulinį mikroskopą arba tikrinimo taikiklį.
6. Įkišimas: Įkiškite baigtą jungtį į atitinkamą lizdą arba adapterį.

Atlikdami šiuos veiksmus ir laikydamiesi geriausios pramonės praktikos, technikai gali efektyviai paruošti šviesolaidinius kabelius sujungimui ir užtikrinti jų tinkamą nutraukimą.
