WS2812B LED juostelės yra populiarus pasirinkimas kuriant dinamiškus ir spalvingus apšvietimo sprendimus įvairioms reikmėms, nuo namų interjero iki komercinių instaliacijų. Šios "adresuojamos" LED juostelės leidžia individualiai valdyti kiekvieną pikselį, atveriant galimybes sudėtingiems animaciniams efektams ir spalvų perėjimams. Tačiau norint pilnai išnaudoti jų potencialą, būtina suprasti, kaip veikia jų valdikliai ir kaip juos tinkamai įdiegti bei konfigūruoti. Šis straipsnis pateikia išsamų WS2812B LED juostelių valdymo vadovą, apimantį įvairius valdiklių tipus, jų funkcijas, diegimo instrukcijas, trikčių šalinimo patarimus ir geriausias praktikas.
Kas yra WS2812B LED juostelė ir kodėl jai reikalingas specialus valdiklis?

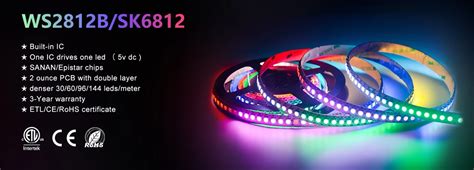

WS2812B LED juostelė yra lanksti plokštė, kurioje sumontuoti WS2812B šviesos diodai. Kiekvienas šviesos diodas yra "adresuojamas", o tai reiškia, kad jis turi integruotą mikroschemą, leidžiančią jam atskirai valdyti savo spalvą ir ryškumą. Šie šviesos diodai yra RGB tipo, galintys maišyti raudoną, žalią ir mėlyną šviesą, siekiant sukurti platų spalvų spektrą. WS2813B, patobulinta versija, turi atsarginę duomenų liniją, užtikrinančią didesnį patikimumą, leidžiančią signalui apeiti bet kokį sugedusį šviesos diodą.
Dėl šios individualios valdymo galimybės, tradiciniai LED valdikliai, skirti vienos spalvos ar paprastoms RGB juostelėms, negali tinkamai valdyti WS2812B juostelių. Jiems reikalingas specialus "adresuojamas" LED valdiklis, kuris gali siųsti duomenis kiekvienam atskiram šviesos diodui, nurodant jo spalvą ir ryškumą. Be tinkamo valdiklio, WS2812B juostelės negalės rodyti norimų animacijų ar sudėtingų spalvų efektų.
WS2812B LED Valdiklių Tipai ir Funkcionalumas
WS2812B LED juostelėms valdyti naudojami įvairūs valdikliai, skiriasi savo funkcijomis, ryšio būdais ir sudėtingumu. Pagrindiniai valdiklių tipai yra:
WiFi ir Bluetooth Valdikliai: Šie valdikliai leidžia valdyti LED juosteles per mobiliąsias programėles, tokias kaip "SmartLife" / "Tuya Smart", arba per balso asistentus, tokius kaip "Amazon Alexa" ir "Google Home". Jie siūlo nuotolinį valdymą, leidžia pritaikyti apšvietimą pagal poreikius ir nuotaiką, kurti išmanias scenas ir netgi sinchronizuoti apšvietimą su muzika. "Avatto SLS03" išmanioji LED juostelė yra puikus pavyzdys, turintis tokias funkcijas.
- WiFi Valdikliai: Dažnai pasižymi greitu duomenų perdavimo greičiu ir leidžia valdyti LED juosteles didesniu atstumu. Jie reikalauja 2.4 GHz WiFi ryšio.
- Bluetooth Valdikliai: Paprastai yra efektyvesni ir pigesni, tinkami mažesniems apšvietimo plotams. Tačiau jų veikimo atstumas yra ribotesnis.
- Kombinuoti WiFi/Bluetooth Valdikliai: Kai kurie valdikliai, pavyzdžiui, "YJBCO SP801e", palaiko tiek WiFi, tiek Bluetooth ryšį, suteikdami didesnį lankstumą.
Garso Reaktyvūs (SoundReactive) Valdikliai: Šie valdikliai turi integruotus mikrofonus, kurie fiksuoja aplinkos garsus ir sinchronizuoja LED juostelės spalvas bei efektus su muzikos ritmu arba kitais garsais. Tai sukuria nepamirštamą atmosferą vakarėliuose ir susibūrimuose. "SMLIGHT A1-SLWF-03" yra pavyzdys, turintis integruotą skaitmeninį I2S mikrofoną, leidžiantį naudoti garso reaktyvius efektus su WLED programine įranga.
Zigbee Valdikliai: Šie valdikliai naudoja Zigbee 3.0 protokolą, kuris yra žemo energijos suvartojimo ir patikimas belaidžio ryšio standartas. Zigbee valdikliai, kaip "MALITA" modelis, dažnai reikalauja šliuzo (pvz., Hue Bridge, Tuya Gateway ar SmartThings) veikti ir gali palaikyti automatinio perdavimo funkciją, kai vienas valdiklis perduoda signalą kitam.
DALI (Digital Addressable Lighting Interface) Valdikliai: DALI yra skaitmeninio valdymo sistema, dažniausiai naudojama profesionaliame apšvietime, pvz., stalams ir projektoriams apšviesti. DALI RGB valdiklis leidžia tiksliai valdyti apšvietimo parametrus.
DMX Valdikliai: DMX (Digital Multiplex) yra dar viena skaitmeninio valdymo sistema, plačiai naudojama scenos apšvietime, teatre ir didelio masto instaliacijose, leidžianti valdyti didelį skaičių šviesos prietaisų.
Kaip naudoti WS2812B LED juostelę
Pagrindinės Valdiklių Funkcijos
Nepriklausomai nuo tipo, dauguma WS2812B LED valdiklių siūlo šias pagrindines funkcijas:
- Spalvų Valdymas: Galimybė pasirinkti bet kokią spalvą iš RGB spektro, maišant raudoną, žalią ir mėlyną atspalvius. Kai kurie valdikliai palaiko ir baltą spalvą (RGBW) arba reguliuojamą spalvos temperatūrą (RGB+CCT).
- Ryškumo Reguliavimas: Galimybė pritemdyti arba padidinti LED juostelės ryškumą.
- Dinaminių Efektų Kūrimas: Galimybė kurti įvairius apšvietimo efektus, tokius kaip blyksniai, pereinamieji efektai, bangos, meteorai, kvėpavimas ir kt. "YJBCO SP801e" siūlo 180 rūšių kelių spalvų dinaminių režimų ir 8 rūšių pavienių spalvų režimų.
- Scenų Sukūrimas: Galimybė išsaugoti ir aktyvuoti iš anksto nustatytas apšvietimo scenas vienu paspaudimu, pavyzdžiui, "filmų peržiūros" ar "skaitymo" režimą.
- Grupės Valdymas: Galimybė sinchronizuoti kelias LED juosteles skirtingose patalpose, valdant jas vienu metu per vieną programėlę.
- Programavimo Galimybės: Kai kurie pažangesni valdikliai leidžia vartotojams programuoti savo individualius efektus arba nustatyti taškų ir segmentų skaičių, leidžiant valdyti iki 2048 taškų.

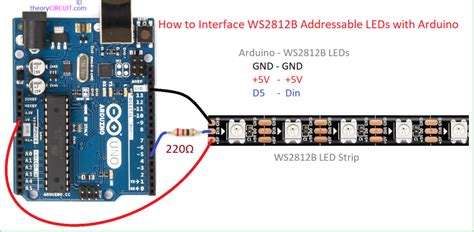

WS2812B LED Juostelės Diegimas ir Laidų Sujungimas
Tinkamas laidų sujungimas yra raktas į sėkmingą WS2812B LED juostelės diegimą, užtikrinant jos veikimą ir saugumą. Paprastai WS2812B LED juostelėms reikia 5V nuolatinės srovės (DC) maitinimo šaltinio. Srovės stiprumas priklauso nuo šviesos diodų skaičiaus ir jų naudojimo intensyvumo. Kiekvienas WS2812B šviesos diodas visu ryškumu gali sunaudoti iki 60 mA.
Pagrindiniai laidų sujungimo žingsniai:
- Maitinimo Šaltinio Prijungimas: Prijunkite 5V nuolatinės srovės maitinimo šaltinį prie LED juostelės maitinimo įėjimų (+ ir -). Svarbu užtikrinti, kad maitinimo šaltinis būtų pakankamai galingas, kad aprūpintų visus šviesos diodus.
- Duomenų Linijos Prijungimas: Prijunkite valdiklio duomenų išvestį (Data Out) prie LED juostelės duomenų įvesties (Data In). Paprastai duomenų linija yra pažymėta rodykle ant juostelės, nurodant signalo kryptį.
- Įžeminimo Prijungimas: Įsitikinkite, kad valdiklio ir LED juostelės įžeminimas (GND) yra tinkamai sujungti.
- Rezistoriaus Naudojimas: Duomenų įvesties linijoje rekomenduojama naudoti rezistorių (300-500 omų), kad apsaugotumėte šviesos diodus nuo signalo šuolių.
Svarbu:
- Atkreipkite dėmesį į signalo kryptį: Duomenys turi tekėti iš valdiklio į juostelės pradžią.
- Ilgesnėms juostoms: Jei juostelė ilgesnė nei 5 metrai, gali atsirasti įtampos kritimas, todėl gali prireikti papildomo maitinimo įpurškimo iš abiejų galų arba tam tikrais intervalais.
- Vandeniui atsparios klasės: Jei juostelė bus naudojama lauke ar drėgnose patalpose, rinkitės juosteles su atitinkamu IP reitingu (pvz., IP65 ar IP67).
WS2812B LED Valdiklio Konfigūracija
Norint pasiekti norimus apšvietimo efektus, būtina tinkamai nustatyti WS2812B LED valdiklį. Šis procesas apima:
- LED Juostelės Prijungimas: Pirmiausia, tinkamai prijunkite LED juostelę prie valdiklio ir maitinimo šaltinio, kaip aprašyta aukščiau.
- IC Tipo Pasirinkimas: Valdiklio nustatymuose pasirinkite tinkamą integruotos mikroschemos (IC) tipą. WS2812B juostelėms tai būtų WS2812B arba SK6812 (jei naudojama SK6812 juostelė).
- RGB Sekos Nustatymas: Nustatykite teisingą RGB seką (pvz., RGB, GRB, BRG), atitinkančią jūsų LED juostelės konfigūraciją. Netinkama seka gali sukelti neteisingas spalvas.
- Pikselių Skaičiaus Nustatymas: Nurodykite bendrą šviesos diodų (pikselių) skaičių juostelėje. Tai leidžia valdikliui tiksliai valdyti kiekvieną segmentą.
- Apšvietimo Modelio Pasirinkimas: Pasirinkite norimus apšvietimo modelius ir efektus iš valdiklio siūlomų parinkčių.
Dauguma mobiliųjų programėlių ir pažangesnių valdiklių siūlo intuityvias sąsajas šiems nustatymams atlikti. Pavyzdžiui, "YJBCO SP801e" palaiko nustatymo taškų ir segmentų numerius, leidžiantis valdyti iki 2048 taškų.
Trikčių Šalinimas su WS2812B LED Juostelėmis ir Valdikliais
Net ir tinkamai įdiegus, gali kilti problemų. Štai keletas dažniausiai pasitaikančių problemų ir jų sprendimo būdų:
Šviesos Diodai Mirksi arba Neveikia:
- Patikrinkite maitinimo šaltinį: Įsitikinkite, kad jis atitinka įtampos ir srovės reikalavimus ir yra pakankamai galingas.
- Patikrinkite laidų jungtis: Įsitikinkite, kad visos jungtys yra saugios, tvirtos ir tinkamai sujungtos (maitinimas, įžeminimas, duomenys).
- Patikrinkite signalo kryptį: Įsitikinkite, kad duomenys eina teisinga kryptimi.
- Sugedę šviesos diodai: Vienas sugedęs šviesos diodas gali paveikti tolesnius. Pabandykite apeiti sugedusį diodą.
- Duomenų signalo pablogėjimas: Ilgos juostos gali turėti pablogėjusį duomenų signalą. Naudokite signalo stiprintuvą arba kartotuvą.
- Atlikite atstatymą: Išjunkite maitinimą, palaukite kelias akimirkas ir vėl įjunkite.
Netinkamos Spalvos arba Spalvų Neatitikimas:
- Patikrinkite RGB sekos nustatymus: Įsitikinkite, kad valdiklio nustatymuose pasirinkta teisinga RGB seka.
- Patikrinkite laidų sujungimą: Netinkamas įžeminimo sujungimas gali sukelti spalvų problemas.
Juostelės dalis tamsesnė arba spalvos skiriasi:
- Įtampos kritimas: Ilgoms juostoms gali prireikti papildomo maitinimo įpurškimo.
- Netinkamas maitinimo šaltinis: Maitinimo šaltinis gali būti nepakankamai galingas.
Valdiklis neatsako:
- Patikrinkite maitinimą: Įsitikinkite, kad valdiklis gauna maitinimą.
- Patikrinkite ryšį: Jei naudojate WiFi ar Bluetooth, įsitikinkite, kad ryšys yra stabilus.
- Atlikite gamyklinį atstatymą: Dauguma valdiklių turi atstatymo mygtuką.
Trukdžiai ir Elektroninis Triukšmas:
- Ekranuoti kabeliai: Naudokite ekranuotus kabelius, kad sumažintumėte trukdžius.
- EMI filtras: Sumontuokite EMI filtrą tarp valdiklio ir išorinio šaltinio.
- Įtampos reguliatoriai / DC-DC keitikliai: Naudokite juos stabilizuoti įtampą.
"Avatto SLS03" LED juostelė, kaip ir kitos išmaniosios juostelės, suteikia galimybę kurti automatizuotus apšvietimo scenarijus, kurie įsijungia ir išsijungia tam tikru laiku, pritaikant apšvietimą pagal dienos grafiką. Tokios funkcijos, kaip grupinis valdymas, leidžia lengvai valdyti visą namų apšvietimą per vieną programėlę, padidinant patogumą ir efektyvumą.
WS2812B LED Juostelių Saugumas ir Priežiūra
Montuojant WS2812B LED valdiklius, svarbu užtikrinti tinkamą vėdinimą ir oro srautą, kad išvengtumėte perkaitimo. Degūs daiktai turėtų būti laikomi toliau nuo valdiklio. Visos elektros jungtys turi būti tinkamai pritvirtintos ir izoliuotos, kad būtų išvengta elektros smūgių ar gaisrų.
Reguliariai tikrinkite laidų jungtis ir pačius valdiklius, ar nėra pažeidimų ar korozijos požymių. Jei pastebėjote bet kokius problemas, nedelsdami jas išspręskite. Nors WS2812B LED juostelės yra ilgaamžės, tinkama priežiūra užtikrins jų optimalų veikimą ilgus metus.
Išvada
WS2812B LED juostelės siūlo neįtikėtinas galimybes kuriant vizualiai įspūdingus apšvietimo sprendimus. Supratimas, kaip veikia jų valdikliai, kaip juos tinkamai įdiegti ir konfigūruoti, yra esminis žingsnis siekiant pilnai išnaudoti jų potencialą. Nuo paprastų WiFi valdiklių iki sudėtingų DMX sistemų, kiekvienam projektui galima rasti tinkamiausią sprendimą. Atidžiai sekdami diegimo instrukcijas, atlikdami tinkamą konfigūraciją ir žinodami, kaip spręsti galimas problemas, galėsite mėgautis ryškiais, dinamiškais ir pritaikomais apšvietimo efektais ilgus metus.
