Šviesolaidžio Veikimo Principas: Kelionė Šviesos Greičiu

Šiuolaikiniame pasaulyje, kur informacija keliauja neatsiejamai nuo mūsų kasdienybės, šviesolaidžiai tapo neatsiejama ryšių infrastruktūros dalimi. Jie leidžia perduoti milžiniškus duomenų kiekius itin dideliu greičiu ir kokybe, pakeisdami tradicinius varinius kabelius daugelyje sričių. Tačiau kas iš tiesų slepiasi po šiuo technologiškai pažangiu terminu? Kaip veikia šviesolaidžiai, ir kodėl jie tapo tokiu svarbiu informacijos perdavimo būdu? Šiame straipsnyje gilinsimės į šviesolaidžio veikimo principus, jo sandarą, gamybą ir įvairiapusį pritaikymą.

Kas yra Šviesolaidis?

Šviesolaidis, dar vadinamas optiniu šviesolaidžiu ar optine skaidula, yra labai plona (apie 1/200 milimetro skersmens) stiklo gija arba gijų kabelis. Jo pagrindinė paskirtis - perduoti šviesos signalus iš vieno taško į kitą beveik be nuostolių. Šviesolaidžiai dažniausiai gaminami iš aukštos kokybės silicio oksido (SiO2) stiklo, o kartais į jį įmaišant nežymų kiekį priemaišų, tokių kaip Boras (B), Titanas (Ti) ar Germanis (Ge), siekiant pakeisti jo optines savybes.

Šiandien šviesolaidžiai yra pagrindinis interneto ryšio palaikymo būdas. Informacijos perdavimas optiniais signalais vietoj elektrinių tapo pagrindu tų pramonės šakų veikimui, kuriose duomenų perdavimo greitis ir kokybė yra pagrindinis parametras. Jie naudojami ne tik ryšių technologijose, bet ir medicinoje, kur jais tiriami skrandis, plaučiai ir kiti vidaus organai, bei technikoje, kur jais tikrinamas branduolinio reaktoriaus vidus, jie naudojami sunkiai prieinamoms vietoms apšviesti ir apžiūrėti.

Šviesolaidinio Kabelio Sandara

Šviesolaidinis kabelis, nors ir atrodo paprastai, turi sudėtingą, bet itin efektyvią sandarą, leidžiančią šviesos signalams keliauti dideliais atstumais. Pagrindinis principas slypi skirtingų optinių savybių turinčių medžiagų sluoksniuose.

Šviesolaidžio skerspjūvis susideda iš kelių pagrindinių sluoksnių:

• Šerdis (Core): Tai centrinė, ploniausia ir svarbiausia šviesolaidžio dalis. Šerdis pagaminta iš medžiagos su aukštu šviesos lūžio rodikliu, paprastai iš ypač skaidraus stiklo (silicio stiklo) arba aukštos skaidrumo plastiko. Būtent šerdimi keliauja šviesos signalas.
• Apvalkalas (Cladding): Šis sluoksnis supa šerdį ir yra pagamintas iš medžiagos, kurios šviesos lūžio rodiklis yra mažesnis nei šerdies. Paprastai jis gaminamas iš kitos rūšies stiklo arba plastiko. Apvalkalo pagrindinė funkcija yra neleisti šviesai ištrūkti iš šerdies, atspindint ją atgal į šerdį.
• Apsauginė danga (Coating/Jacket): Tai išorinis sluoksnis, kuris apsaugo šviesolaidį nuo išorinių veiksnių, tokių kaip drėgmė, temperatūros svyravimai, UV spinduliuotė ir mechaniniai pažeidimai. Ši danga gali būti pagaminta iš įvairių medžiagų, pavyzdžiui, PVC arba TPE, ir dažnai sudaro kelis sluoksnius.

Visa ši struktūra, su šerdimi, apvalkalu ir apsaugine danga, sudaro lankstų kabelį, kuris yra paruoštas šviesos signalams perduoti dideliais atstumais.

Šviesolaidžių Veikimo Principas: Visiško Vidinis Atspindžio Magija

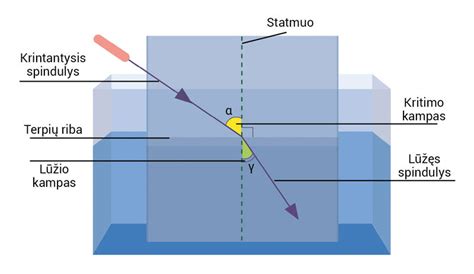

Pagrindinis šviesolaidžių veikimo principas grindžiamas visiško vidinio atspindžio efektu. Šis reiškinys yra glaudžiai susijęs su Snellio dėsniu, kuris aprašo šviesos lūžio reiškinį, kai ji pereina per ribą tarp dviejų skirtingų lūžio rodiklių terpių.

Kai šviesos spindulys patenka į šviesolaidžio šerdį su aukštesniu lūžio rodikliu ir pasiekia ribą su apvalkalu (turinčiu žemesnį lūžio rodiklį), jis gali būti perduotas arba atspindėtas. Jei šviesos kritimo kampas į šią ribą yra didesnis nei vadinamasis kritinis kampas, įvyksta visiškas vidinis atspindys. Vietoj to, kad šviesa pereitų į apvalkalą ir išnyktų, ji atspindi nuo ribos atgal į šerdį.

Praktiškai, tai reiškia, kad šviesa, patekusį į šviesolaidžio šerdį, nuolat atspindi nuo jos sienelių, keliaudama kabeliu zigzago formos trajektorija. Kiekvienas atspindys vyksta beveik be energijos praradimo, todėl šviesos signalas gali būti perduodamas per šimtus ar net tūkstančius kilometrų. Šis procesas užtikrina, kad šviesa liktų šerdies viduje ir minimaliai prarastų savo energiją, leidžiant efektyviai perduoti informaciją.

Snellio lūžio dėsnis matematiniu būdu apibrėžia ryšį tarp kritimo kampo, lūžio kampo ir terpių lūžio rodiklių. Šviesolaidžių atveju, sąlyga visiškam vidiniam atspindžiui yra:

$n1 \sin(\theta1) = n2 \sin(\theta2)$

Kur:

• $n_1$ - šerdies lūžio rodiklis (aukštesnis)
• $n_2$ - apvalkalo lūžio rodiklis (žemesnis)
• $\theta_1$ - kritimo kampas šerdies viduje
• $\theta_2$ - lūžio kampas, pereinant į apvalkalą

Visiškas vidinis atspindys įvyksta, kai $\theta2 = 90^\circ$, o kritinis kampas $\thetac$ yra toks, kad:

$\sin(\thetac) = \frac{n2}{n_1}$

Šviesa, patenkanti į šviesolaidį kampu, didesniu nei kritinis kampas, bus visiškai atspindėta.

Šviesolaidžių Tipai

Šviesolaidžiai skirstomi į kelias pagrindines kategorijas, atsižvelgiant į jų konstrukciją ir šviesos sklidimo būdą:

1. Laiptinio Lūžio Rodiklio Šviesolaidžiai (Step-Index Fiber): Šiuose šviesolaidžiuose šerdis turi vienodą, aukštą lūžio rodiklį, o apvalkalas - vienodą, žemesnį lūžio rodiklį. Šviesa sklinda daugybe skirtingų kampų, todėl impulsai išsiplečia ir apriboja duomenų perdavimo spartą. Jie dažnai gaminami cilindrinės formos.
2. Gradientinio Lūžio Rodiklio Šviesolaidžiai (Graded-Index Fiber): Šiuose šviesolaidžiuose šerdies lūžio rodiklis tolygiai mažėja didėjant atstumui nuo centro. Tai leidžia šviesos spinduliams, kurie sklinda arčiau centro, judėti greičiau, o tiems, kurie sklinda arčiau apvalkalo, sulėtėti. Toks lūžio rodiklio pasiskirstymas padeda sumažinti impulsų išsiplėtimą ir padidinti duomenų perdavimo spartą, lyginant su laiptinio lūžio rodiklio šviesolaidžiais.
3. Vienmodžiai Šviesolaidžiai (Single-Mode Fiber - SMF): Šie šviesolaidžiai turi labai ploną šerdį (apie 9 μm skersmens), kuri leidžia sklisti tik vienam šviesos modui (vienai sklidimo trajektorijai). Dėl to impulsų išsiplėtimas yra minimalus, o duomenų perdavimo spartos ir atstumas yra didžiausi. Vienmodžiai šviesolaidžiai dažniausiai naudojami didelio atstumo telekomunikacijų tinkluose. Jie perduoda lazerio spindulį ir gali perduoti signalą iki 120 km be signalo stiprintuvo.
4. Daugiamodžiai Šviesolaidžiai (Multi-Mode Fiber - MMF): Šiuose šviesolaidžiuose šerdis yra storesnė (50 arba 62,5 μm skersmens), todėl šviesa gali sklisti keliais skirtingais modais (trajektorijomis). Tai sukelia impulsų išsiplėtimą ir riboja duomenų perdavimo atstumą iki 2-3 kilometrų. Daugiamodžiai šviesolaidžiai yra pigesni ir lengviau montuojami, todėl dažnai naudojami trumpesniems atstumams, pavyzdžiui, lokaliuose tinkluose.

Pagal pagrindinę medžiagą šviesolaidžiai dažniausiai skirstomi į:

• Stikliniai šviesolaidžiai (Glass Optical Fiber - GOF): Pagaminti iš aukštos kokybės stiklo, jie pasižymi puikiomis optinėmis savybėmis ir ilgaamžiškumu. Naudojami didelių duomenų kiekių perdavimui labai dideliais atstumais. Stiklinių šviesolaidžių išoriniai apvalkalai gaminami pagal standartą Ø 125 mikrometrų.
• Plastikiniai šviesolaidžiai (Plastic Optical Fiber - POF): Pagaminti iš sintetinio plastiko, jie yra pigesni, lankstesni ir atsparesni lenkimui nei stikliniai. Dažnai naudojami trumpesniems atstumams ir ten, kur svarbus atsparumas aplinkos poveikiui. Šerdies skersmuo gali siekti kelias dešimtis ar šimtus mikronų.
• Puslaidininkiniai šviesolaidžiai (Plastic Clad Fiber - PCF): Nors ir rečiau minimi, jie taip pat naudojami specifinėse srityse, pavyzdžiui, pramonės automatikoje ar automobilių pramonėje.

Šviesolaidžių Gamyba ir Taikymas

Šviesolaidžių gamyba yra sudėtingas procesas, reikalaujantis aukštos kokybės medžiagų ir preciziškumo. Šerdies ir apvalkalo gamybai naudojami specialūs stiklo arba plastiko tipai, kurie užtikrina reikiamą lūžio rodiklių skirtumą ir skaidrumą. Gamybos metu siekiama minimalizuoti bet kokius defektus, kurie galėtų sukelti šviesos praradimą.

Šviesolaidžių taikymo sritys yra itin plačios:

• Telekomunikacijos: Tai yra pagrindinė šviesolaidžių naudojimo sritis. Jie sudaro pasaulinius interneto tinklus, leidžia greitai ir patikimai perduoti telefono signalus, duomenis ir vaizdo transliacijas.
• Interneto Ryšys: Šviesolaidžiai yra pagrindinis būdas užtikrinti spartų ir stabilų interneto ryšį namuose ir įmonėse.
• Medicinoje: Endoskopai, pagaminti iš šviesolaidžių, leidžia gydytojams apžiūrėti sunkiai pasiekiamas kūno vietas, tokias kaip skrandis, plaučiai ar sąnariai, be invazinės chirurgijos. Tai padeda diagnozuoti ligas ir atlikti minimaliai invazines procedūras.
• Pramonė: Šviesolaidžiai naudojami pramoninėje automatikoje, robotikoje, kontrolės sistemose, kur reikalingas greitas ir patikimas duomenų perdavimas sudėtingomis sąlygomis. Jie taip pat naudojami sunkiai prieinamų vietų apšvietimui ir apžiūrai, pavyzdžiui, automobilių variklių ar pramoninių įrenginių viduje.
• Moksliniai tyrimai: Šviesolaidžiai naudojami įvairiuose mokslo eksperimentuose, pavyzdžiui, lazerinėje fizikoje, astronomijoje ar medžiagotyroje.
• Apšvietimas: Nors ir ne toks paplitęs kaip ryšių srityje, šviesolaidžiai gali būti naudojami specializuotiems apšvietimo sprendimams, pavyzdžiui, meno objektų ar architektūrinių elementų apšvietimui.

Šviesolaidžių Privalumai

Šviesolaidžiai turi daugybę pranašumų, dėl kurių jie pakeitė daugelį tradicinių technologijų:

• Didelė Informacijos Perdavimo Sparta: Šviesolaidžiai gali perduoti didžiulius duomenų kiekius labai trumpu laiku, siekiant net 10 Tb/s. Tai leidžia efektyviai naudoti internetą, vaizdo konferencijas ir kitas didelės spartos paslaugas.
• Mažas Signalų Slopinimas: Palyginti su tradiciniais variniais kabeliais, šviesolaidžiai užtikrina žymiai mažesnį signalo praradimą dideliais atstumas. Šviesos silpimo koeficientas siekia vos 0,2 dB/km.
• Atsparumas Elektromagnetiniams Trukdžiams: Šviesolaidžiai yra visiškai nejautrūs elektromagnetiniams triukšmams, kuriuos generuoja elektros prietaisai. Tai reiškia, kad signalas išlieka švarus net ir esant stipriems elektriniams laukams.
• Saugumas: Šviesolaidžiai negeneruoja elektromagnetinių bangų, todėl yra saugesni naudoti aplink jautrią elektroniką ar sprogimo pavojingose zonose. Taip pat, informacijos "pasiklausymas" iš šviesolaidžio yra žymiai sudėtingesnis nei iš varinio kabelio.
• Mažas Svoris ir Dydis: Šviesolaidiniai kabeliai yra lengvesni ir plonesni nei variniai kabeliai, todėl juos lengviau montuoti ir jie užima mažiau vietos.
• Didelis Atsparumas Aplinkos Veiksniams: Nors patys šviesolaidžiai gali būti trapūs, apsauginiai jų apvalkalai užtikrina atsparumą drėgmei, temperatūros svyravimams ir cheminėms medžiagoms.

Šviesolaidžių Trūkumai

Nepaisant daugybės privalumų, šviesolaidžiai turi ir keletą trūkumų:

• Trapumas: Stiklo gijos yra gana trapios ir gali lūžti, jei per daug sulenkiamos arba patiria mechaninį poveikį. Tačiau modernūs kabelių konstrukcijos ir montavimo technologijos šią problemą sprendžia.
• Sudėtingas Montavimas ir Remontas: Šviesolaidžių jungimas ir remontas reikalauja specializuotų įrankių ir įgūdžių. Ypač sudėtingas yra preciziškas galų paruošimas ir suvirinimas (fusion splicing) arba jungčių montavimas.
• Kaina: Nors šviesolaidinių kabelių kaina nuolat mažėja, jų įrengimas ir priežiūra gali būti brangesni nei tradicinių varinių kabelių, ypač trumpesniems atstumams.
• Optinės Skaidulos Dispersija: Optiniame pluošte optinis signalas susideda iš daugelio skirtingų komponentų. Optinės skaidulos dispersija iškraipo ir išplečia perduodamo signalo impulsą, todėl atsiranda tarpsimbolinių trikdžių. Taip pat egzistuoja sklaidos nuostolis ir kiti slopinimo tipai, pavyzdžiui, mikrolenkimo slopinimas.
• Lenkimo Jautrumas: Šviesolaidžiai yra minkšti ir gali būti sulenkti, tačiau po tam tikro lenkimo, nors šviesolaidis gali nukreipti šviesą, jis pakeis šviesos perdavimo kelią. Perdavimo režimas paverčiamas spinduliavimo režimu, todėl dalis šviesos energijos prasiskverbia į apvalkalą arba praeina pro apvalkalą, kad taptų spinduliavimo režimu ir nutekėtų į išorę, todėl prarandama energija.

Šviesolaidžių Jungtys

Šviesolaidžių jungtys yra būtinos norint sujungti atskirus kabelius arba prijungti juos prie įrangos. Jos skirstomos į dvi pagrindines kategorijas:

• Nuolatinės jungtys: Tai jungtys, susidarančios suvirinant arba klijuojant šviesolaidžio galus tiesiai prie šviesolaidžio gyslos. Jos užtikrina itin mažus signalo nuostolius, bet yra neatskiriamos.
• Atjungiamos jungtys: Tai mechaniniu būdu sukurtos jungtys, leidžiančios daug kartų sujungti ir atjungti šviesolaidžius. Yra sukurtas pasaulinis standartas šioms jungtims, tarp kurių populiariausios yra:
  • ST jungtys: Su bajoneto tipo apykakle, dažnai naudojamos AV įrangoje.
  • FC jungtys: Su sriegiuotu korpusu, naudojamos telekomunikacijose.
  • SC jungtys: Užrakinamos jungtys su stačiakampiu skerspjūviu, plačiai naudojamos pramonėje, telekomunikacijose ir kitose srityse.
  • LC jungtys: Mažos, užrakinamos mini jungtys, naudojamos telekomunikacijose, pramonėje ir kitose programose, reikalaujančiose didelio tankumo.

Kiekvienas iš šių populiarių standartų yra dviejų skirtingų variantų: UPC (Ultra Physical Contact) ir APC (Angled Physical Contact), kurie skiriasi jungties paviršiaus poliravimo kampu ir įtakoja signalo atspindžius.

Šviesolaidžių jungčių asortimentą sudaro įvairūs gamintojai, siūlantys įvairių tipų jungtis, taip pat priedus, tokius kaip įrankiai gyslos pjovimui, izoliacijos nuėmimui, montavimo rinkiniai ir poliravimo diskai.

Apibendrinant, šviesolaidžiai yra viena svarbiausių šiuolaikinių technologijų, leidžianti mums palaikyti ryšį ir dalintis informacija greičiau ir efektyviau nei bet kada anksčiau. Jų veikimo principas, grindžiamas fizikos dėsniais, atveria duris į pasaulį, kuriame informacija keliauja šviesos greičiu.
