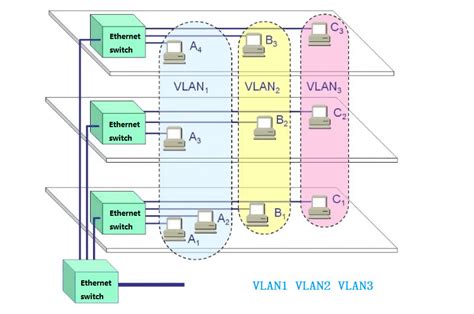

Virtualieji vietiniai tinklai (VLAN) yra esminė šiuolaikinių kompiuterių tinklų dalis, siūlanti daugybę privalumų, susijusių su saugumu, tinklo valdymu ir išteklių paskirstymu. Iš esmės VLAN leidžia suskirstyti vieną fizinį tinklą į kelis loginius tinklus, kurių kiekvienas veikia kaip atskiras, nepriklausomas subjektas. Šis loginių tinklų segmentavimas, nepriklausomai nuo fizinės tinklo struktūros, suteikia didelį lankstumą ir efektyvumą.
VLAN: Koncepcija ir veikimo principai
VLAN technologija veikia apdorojant Ethernet kadrus, į kuriuos įtraukiama speciali antraštė su VLAN identifikatoriumi (ID). Šis ID nurodo, kuriam loginiam tinklui priklauso konkretus duomenų paketas. Kai jungiklis gauna duomenis, jis naudoja šią VLAN antraštę, kad nustatytų, kaip apdoroti ir kur persiųsti paketą. Įrenginiai, esantys tame pačiame VLAN, gali laisvai bendrauti tarpusavyje, tačiau negali tiesiogiai bendrauti su įrenginiais, esančiais kituose VLAN, nebent tarp šių VLAN būtų sukonfigūruotas maršrutizavimas.
Yra du pagrindiniai VLAN tipai: prievadu pagrįsti VLAN ir žymėmis pagrįsti VLAN.
- Prievadu pagrįsti VLAN: Tai labiausiai paplitęs VLAN tipas, kai kiekvienas jungiklio prievadas yra priskiriamas konkrečiam VLAN. Tai leidžia lengvai atskirti srautą tarp skirtingų loginių tinklų, tiesiog priskiriant fizinius prievadus atitinkamiems VLAN. Pavyzdžiui, viename jungiklyje prievadai nuo 1 iki 8 gali būti priskirti VLAN 10, o prievadai nuo 9 iki 16 - VLAN 20.
- Žymėmis pagrįsti VLAN (IEEE 802.1Q): Šis metodas naudoja specialias žymas, įterpiamas į Ethernet kadrą, kad identifikuotų, kurie paketai priklauso skirtingiems VLAN. Tai suteikia didesnį lankstumą, ypač kai reikia perduoti srautą iš kelių VLAN per vieną fizinį ryšį, vadinamą VLAN magistrale (trunk). Ši technologija, žinoma kaip IEEE 802.1Q, yra pramonės standartas ir leidžia efektyviai valdyti tinklo srautą, net ir sudėtingose aplinkose.
VLAN gali būti skirstomi į kelis tipus pagal jų paskirtį:
- Duomenų VLAN (Vartotojo VLAN): Šie VLAN skirti vartotojo duomenų srautui perduoti.
- Balso VLAN: Specialus duomenų VLAN tipas, sukurtas prioritetiniam balso srautui perduoti realiuoju laiku, užtikrinant kokybišką telefoniją per IP (VoIP) ryšį.
- Stebėjimo VLAN: Skirtas realaus laiko vaizdo srautui perduoti, dažnai teikiant pirmenybę balso srautui.
- Valdymo VLAN: Naudojamas tinklo įrenginių, tokių kaip jungikliai, maršrutizatoriai ir ugniasienės, valdymo srautui už juostos ribų (out-of-band management).
- Numatytasis VLAN: Jungiklio konfigūracija, kurioje visi prievadai iš pradžių priskiriami vienam VLAN, supaprastinant pradinę administravimą.
- Vietinis VLAN: VLAN, kuris perduoda nepažymėtą srautą, dažnai naudojamas kaip numatytasis naujiems jungiklio prievadams.
Pagerintas tinklo saugumas
Vienas iš svarbiausių VLAN privalumų yra žymiai pagerintas tinklo saugumas. Logiškai suskirstydama tinklą į atskirus VLAN, organizacija gali izoliuoti jautrius duomenis ir svarbius išteklius nuo likusios tinklo dalies. Ši izoliacija padeda užkirsti kelią neteisėtai prieigai, apriboti galimų kibernetinių grėsmių poveikį ir sumažinti saugumo pažeidimų riziką. Pavyzdžiui, finansinių duomenų bazė gali būti dedama į atskirą VLAN, kuriai prieiga griežtai kontroliuojama, taip užtikrinant jos apsaugą nuo vartotojų, kuriems nereikia tiesioginės prieigos. Taip pat, apsaugant nuo VLAN antpuolių, naudojami specialūs saugumo mechanizmai, kurie neleidžia neteisėtai pasiekti ar manipuliuoti VLAN struktūra.
Patobulintas tinklo valdymas
VLAN žymiai palengvina tinklo valdymą, leidžiant tinklo administratoriams grupuoti vartotojus pagal jų logines funkcijas, o ne fizines vietas. Tai leidžia efektyviau diegti tinklo politiką, pvz., prieigos kontrolės sąrašus (ACL) ir paslaugų kokybės (QoS) nustatymus. Pavyzdžiui, universiteto tinklas gali sukurti atskirus VLAN studentams, dėstytojams ir administraciniam personalui. Kiekvienam VLAN gali būti taikomi skirtingi tinklo politikų rinkiniai, atitinkantys konkrečius kiekvienos grupės poreikius. Tai apima pralaidumo paskirstymą, prieigos teises ir saugumo taisykles.
Lankstesnis išteklių paskirstymas ir mastelio keitimas
VLAN suteikia didesnį lankstumą valdant tinklo išteklius. Suskirstydamos tinklą į VLAN, organizacijos gali teikti pirmenybę tam tikrų tipų srautui, optimizuoti tinklo srautą ir paskirstyti išteklius pagal specifinius kiekvieno VLAN reikalavimus. Pavyzdžiui, balso ir vaizdo srautui, kuriems reikalingas mažas vėlavimas ir didelis patikimumas, gali būti teikiama pirmenybė, užtikrinant sklandų ryšį. Be to, VLAN palaiko tinklo mastelio keitimą ir plėtrą. Naujus įrenginius ir vartotojus galima lengvai pridėti prie tinklo, nereikalaujant iš esmės perkonfigūruoti viso fizinio tinklo. Tereikia sukurti naują VLAN arba pridėti prievadą prie esamo VLAN.
VLAN magistralės (Trunking) ir QinQ žymėjimas
Norint efektyviai perduoti srautą iš kelių VLAN tarp jungiklių, naudojama VLAN magistralės (trunking) technologija. VLAN magistralė leidžia vienu fiziniu ryšiu siųsti duomenis, priklausančius skirtingiems VLAN. Kiekvienam VLAN perduodamam paketui pridedama IEEE 802.1Q žyma, kuri identifikuoja jo priklausomybę. Cisco šią sąvoką vadina "trunk port", o HP - "aggregated port" arba "aggregated channel". Ši technologija leidžia padidinti pralaidumą ir patikimumą, sujungiant kelis fizinius kanalus į vieną loginį.
Vienas iš pažangesnių VLAN žymėjimo metodų yra QinQ (Q-in-Q) žymėjimas. Ši technologija, kartais vadinama "Cisco Inter-Switch Link (ISL) routing", leidžia išplėsti VLAN galimybes, įtraukiant antrą VLAN žymą. Tai ypač naudinga paslaugų teikėjams, nes leidžia vienu fiziniu ryšiu nešioti kelis klientų VLAN, suteikiant skirtingus paslaugų lygius (pvz., naudojant QoS). Kiekvienam kliento VLAN suteikiamas unikalus paslaugų teikėjo tilto visuotinis identifikatorius (S-TAG), kuris identifikuoja kliento VLAN tiekėjo tinkle.
Panaudojimo atvejai ir mokymai
VLAN yra plačiai naudojami įvairiose tinklo aplinkose, nuo mažų verslo tinklų iki didelių įmonių ir universitetų tinklų. Mokymai, skirti įmonių tinklų komutavimui, dažnai apima išsamų VLAN diegimą ir konfigūravimą. Pavyzdžiui, penkių dienų trukmės mokymo kursai gali apimti:
- Tinklo reikalavimų supratimą.
- Organizacijos teritorijos infrastruktūros modulio aprašymą.
- VLAN diegimą ir konfigūravimą, įskaitant VTP (VLAN Trunking Protocol) naudojimą.
- Spanning Tree Protocol (STP) ir jo variantų, tokių kaip MSTP (Multiple Spanning Tree Protocol), diegimą.
- Ryšio agregavimo su EtherChannel konfigūravimą.

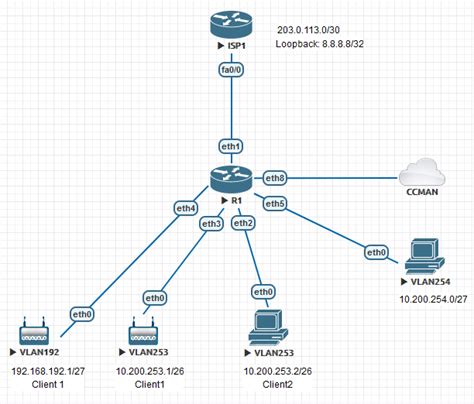

- Inter-VLAN maršrutizavimą.
- Didelio prieinamumo (High Availability) sprendimus teritorijos tinklo aplinkoje.
- Belaidžio LAN (WLAN) diegimą ir konfigūravimą.
- Organizacijos teritorijos komutatorių konfigūravimą balso perdavimo palaikymui.
- Komutatoriaus saugumo klausimus ir apsaugą nuo VLAN antpuolių.
Praktinės užduotys, atliekamos mokymo metu, leidžia dalyviams įgyti realios patirties dirbant su tinklo įranga, pavyzdžiui, Cisco Catalyst Multilayer Switches.
pfSense VLAN Configuration (IP,DHCP,Internet,Allow or Block Traffic)
Išskirtiniai VLAN tipai ir jų reikšmė
Be bendrųjų duomenų, balso, stebėjimo ir valdymo VLAN, verta paminėti ir kitus specifiškus VLAN tipus, kurie gali būti naudojami tam tikrose situacijose. Pavyzdžiui, DMZ (Demilitarized Zone) VLAN gali būti naudojamas kaip tarpinė zona tarp vidinio tinklo ir išorinio tinklo (interneto), leidžiantis saugiai pasiekti tam tikrus serverius, neatsiveriant viso vidinio tinklo. Dvigubas VLAN konfigūracija, kai du VLAN veikia kartu, gali suteikti papildomą saugumo sluoksnį arba pagerinti tinklo našumą, atskiriant skirtingus srautus. Tokios konfigūracijos gali būti naudingos, kai reikia ypatingo duomenų saugumo arba kai siekiama optimizuoti didelio srauto tinklus.
Svarbu suprasti terminologiją: "Trunk" Cisco ir HP
Kaip minėta, terminas "trunk" (arba "kamienas") gali turėti skirtingas reikšmes priklausomai nuo gamintojo. Cisco terminas "trunk" apibrėžia kanalą tarp dviejų tinklo įrenginių, leidžiantį perduoti kelis VLAN srautą. HP interpretuoja "trunk" kaip kanalų agregavimo technologiją, kurioje keli fiziniai kanalai sujungiami į vieną loginį kanalą, siekiant padidinti pralaidumą ir patikimumą. Ši skirtis yra svarbi, ypač techninės dokumentacijos skaitymo ir įrangos konfigūravimo metu. Cisco analogas HP "trunk" yra "Port Aggregation Protocol" (PAgP) arba "Link Aggregation Control Protocol" (LACP), dažnai vadinamas "EtherChannel".
Išvada
Apibendrinant, virtualieji vietiniai tinklai (VLAN) yra nepakeičiama technologija šiuolaikiniuose kompiuterių tinkluose. Jie suteikia galimybę efektyviai segmentuoti tinklą, didinant saugumą, supaprastinant valdymą ir optimizuojant išteklių paskirstymą. Nuo pagrindinio VLAN koncepcijos iki pažangių technologijų, tokių kaip QinQ žymėjimas ir kanalų agregavimas, VLAN sprendimai leidžia organizacijoms kurti lanksčius, saugius ir našius tinklus, atitinkančius jų kintančius poreikius.
