Šiandien mūsų pasaulis vystosi greitai ir nuosekliai. Kad išlaikytume šią sparčią plėtrą, naudojame daugybę technologinių stebuklų, dėl kurių mūsų darbas tampa efektyvesnis. Vienas iš tokių stebuklų - RFID (radijo dažnio identifikavimo) žymė. Šios žymos - tai maži prietaisai, kurie suteikia galimybę automatizuoti ir rinkti duomenis be jokio prisilietimo. Jos leidžia naudotojams sekti objektus ir įrašyti informaciją iš didelio atstumo. RFID žyma, dar vadinama RFID žymekliu, yra pagrindinis radijo atpažinimo sistemos (RFID) komponentas. Šiame mažame įrenginyje saugoma informacija, kurią galima nuskaityti nuotoliniu būdu naudojant radijo bangas.
RFID Technologijos Pagrindai: Nuo Žymės Iki Sistemos

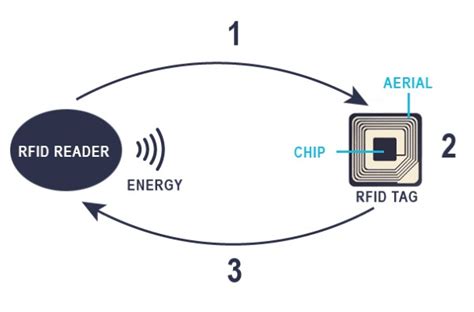

RFID sistemos veikimas grindžiamas radijo bangų perdavimu tarp etiketės ir skaitytuvo. Kad suprastume RFID žymių asortimento ypatumus, svarbu suvokti visos sistemos veikimo principus. Pilna RFID sistema susideda iš trijų pagrindinių komponentų: RFID žymos, RFID skaitytuvo ir vidinės sistemos, kuri apdoroja gautus duomenis.
RFID žyma, kurią sudaro antena ir mikroschema, tvirtinama prie stebimo daikto. Mikroschemoje saugomi duomenys, kuriuose gali būti įvairių tipų informacija, pavyzdžiui, unikalus gaminio identifikatorius, informacija apie buvimo vietą, duomenys apie savininką ir kt. Tai integrinis grandynas, kuriame saugoma informacija, dažniausiai atitinkanti 1 klasės 2 kartos (ISO18000-6C) standartą, naudojant 96 bitų atmintį, t. y. pakankamai vietos, kad būtų galima išsaugoti 24 šešioliktainius simbolius (0-9, A-F).
RFID skaitytuvas veikia kaip centrinis sistemos komunikacijos pagrindas. Jis skleidžia radijo signalus, kuriuos žymeklio antena priima ir siunčia į mikroschemą. Antena - skirta radijo signalams iš RFID skaitytuvo priimti ir atsakui, t. y. žymėje įrašytiems duomenims, perduoti atgal į skaitytuvą. Gavusi signalus, mikroschema perduoda duomenis atgal į skaitytuvą. Taigi RFID žymeklių skaitytuvas veikia signalų ir informacijos išleidimo ir priėmimo cikle. Vėliau programinė įranga arba vidinė sistema interpretuoja skaitytuvui atsiųstus duomenis. Šis komponentas susijęs su duomenų baze, kurioje saugoma ir naudojama surinkta informacija.
RFID Žymų Tipai: Priklausomai nuo Maitinimo Šaltinio
RFID žymos skirstomos į tris pagrindinius tipus, priklausomai nuo jų maitinimo šaltinio: aktyviosios, pusiau aktyviosios ir pasyviosios. Kiekvienas tipas turi savų privalumų ir trūkumų, lemiančių jų tinkamumą skirtingoms taikymo sritims.
Aktyviosios žymos turi savo baterijas arba maitinimo šaltinį. Jos skleidžia radijo signalus, kuriuos skaitytuvas priima antenomis. Ši savybė leidžia joms veikti dideliais atstumais ir sumažina žmogaus įsikišimo poreikį. Alternatyvus aktyviųjų žymių pavadinimas - tolimųjų atstumų RFID skaitytuvas. Dėl savo baterijos tarnavimo laikas yra maždaug nuo trejų iki penkerių metų.
Pusiau aktyviosios žymos yra tarpinės tarp aktyviųjų ir pasyviųjų RFID žymų. Jos naudoja akumuliatorių, kuris maitina žymeklio grandinę ir priima radijo signalą tiesiai iš skaitytuvo. Be to, jos tinkamos naudoti tais atvejais, kai reikia didelio nuskaitymo nuotolio.
Pasyviosios žymos neturi savo energijos šaltinio. Jos priklauso nuo RFID skaitytuvo skleidžiamų signalų energijos, kuri maitina mikroschemą. Todėl pasyviosios žymos turi būti tam tikru atstumu nuo skaitytuvo, kad būtų galima perduoti duomenis. Kitaip tariant, jų nuskaitymo nuotolis yra trumpesnis nei aktyviųjų ir pusiau aktyviųjų žymų. Tačiau, skirtingai nei dideliu atstumu esantys RFID skaitytuvai, pasyviosios žymos turi mažesnę radijo trukdžių tikimybę. Pasyvios žymos yra pigiausios ir ilgaamžės, bet jų atstumas mažesnis ir labiau priklauso nuo aplinkos.
RFID Dažnių Diapazonai: Nuo Trumpo Iki Ilgo Atstumo
RFID technologijoje yra trys pagrindinės radijo dažnių juostos: žemi (LF), aukšti (HF) ir itin aukšti (UHF) dažniai. Kiekvienas diapazonas turi savo specifinių pranašumų ir apribojimų, lemiančių nuskaitymo atstumą ir tinkamumą įvairioms programoms.
Žemo dažnio (LF: 125-134 kHz) sistemos veikia mažose erdvėse. Joms reikia, kad žymė ir skaitytuvas būtų ne toliau kaip per pėdą ar pusę metro vienas nuo kito. Šis reiškinys vadinamas artimo lauko efektu. Nors žemo dažnio RDA žymos netinka dideliam atstumui stebėti, jos puikiai tinka daugeliui taikomųjų programų, pavyzdžiui, kortelių skaitytuvams ir raktų kortelėms, kai žymė priartinama prie skaitytuvo. Veikimo atstumas siekia iki ~10 cm. Jos užtikrina patikimą skaitymą per vandenį ir nešvarumus, mažiau jautrūs metalams. Dažniausiai naudojami prieigos kontrolėje ir gyvulių žymėjime.
Aukšto dažnio (HF: 13,56 MHz) RFID žymos nuskaitomos nuo 10 cm iki 1 metro atstumu. Jos naudoja indukcinę jungtį, patikimai veikia su skysčiais ir daugeliu medžiagų. Populiarūs elektroniniuose pasuose, mokėjimų kortelėse, bibliotekose, viešojo transporto bilietuose. Vidutinis duomenų perdavimo greitis.
Itin aukšto dažnio (UHF: 860-960 MHz) RFID žymos turi ilgiausią nuskaitymo nuotolį. Pasyviosios žymės nuskaitymo atstumas gali siekti 10-12 metrų. Greitas duomenų perdavimas, palaiko vienu metu daug žymų. Idealūs logistikai, didmeninei prekybai, sandėliavimui ir tiekimo grandinės valdymui. Tačiau UHF žymos labiau pažeidžiamos trukdžių ir jautrūs metalui bei skysčiams, todėl reikia tinkamos žymos ir montavimo.
Mikrobangų dažnio (2,45 GHz ir aukščiau) naudojamas pusiau aktyvioms (semi-active) žymoms, ilgis skaitymo diapazonas ~6-10 m.
Kai žemo dažnio žymeklis yra už diapazono ribų, jo priimamų radijo dažnių intensyvumas sparčiai mažėja. Padidėjus atstumui tarp žymeklio ir skaitytuvo, sumažėja žymekliui siunčiama galia.
Veiksniai, Turintys Įtakos RFID Žymių Veikimo Nuotoliui
Optimalaus nuskaitymo nuotolio RFID žyma užtikrina, kad žyma išliktų patikima įvairiose aplinkose. Tačiau tam tikri veiksniai gali turėti įtakos jūsų RFID nuskaitymo atstumui. Šie veiksniai yra šie:
Dažnis: Kuo aukštesnis RFID žymenų dažnis, tuo ilgesnis nuskaitymo diapazonas, kaip aprašyta aukščiau.
Maitinimo šaltinis: Aktyviosios žymos, turinčios baterijas, gali perduoti duomenis už kelių šimtų metrų nuo skaitytuvo, tuo tarpu pasyviosios žymos, naudojančios skaitytuvo energiją, turi ribotą nuskaitymo nuotolį - vos kelis metrus.
Aplinkos veiksniai: Vanduo ir metalai gali sugerti ir atspindėti radijo signalus, todėl labai sumažėja RFID sistemos veiksmingumas. Tokiose aplinkose paprastai naudojamos specialios žymos, kad sistema būtų geros būklės. Plastikas, mediena, kartonas yra draugiški radijo dažniams.
Antenos projektavimas: Ir žymė, ir skaitytuvas turi antenas. Antenos konstrukcija yra labai svarbi nustatant nuskaitymo nuotolį. Siauresnio fokusavimo antenos gali nuskaito ilgiau nei paprasta bičo antena. Nors lengva padidinti nuskaitymo nuotolį naudojant didelės krypties anteną, tai darant kyla daugiau problemų, nes siauras spindulys gali trikdyti kitų imtuvų signalus.
RFID Žymų Taikymo Sritis ir Reikšmė
Skaitymo diapazonas yra labai svarbus veiksnys, nuo kurio priklauso, kokia veiksminga bus jūsų žyma. Pavyzdžiui, tolimojo RFID skaitytuvas leidžia automatiškai sekti visas žymes, pašalindamas rankinio nuskaitymo ar tikslaus padėties nustatymo poreikį. Dėl to gaunamas privalumas - greitesnis duomenų rinkimas ir tinkamas laiko valdymas. Tolimojo RFID žymos taip pat padeda sumažinti darbo sąnaudas ir užtikrinti sklandžią darbo eigą.
RFID technologija plačiai taikoma įvairiose gyvenimo srityse ir ekonomikos sektoriuose dėl savo universalumo ir gebėjimo tiksliai sekti objektus:
Logistika ir tiekimo grandinės valdymas: RFID leidžia automatiškai sekti siuntas ir produktus kiekviename tiekimo grandinės etape. Tai palengvina atsargų valdymą, sumažina klaidų riziką ir leidžia greičiau reaguoti į problemas.
Mažmeninė prekyba: Parduotuvėse RFID technologija dažnai naudojama siekiant užkirsti kelią vagystėms ir optimizuoti atsargų valdymą. Pavyzdžiui, RFID žymos gali realiuoju laiku stebėti, kurie produktai iš parduotuvės iškeliauja nesumokėję.
Sveikatos priežiūra: Ligoninėse RFID žymos gali būti naudojamos pacientams, personalui ir medicininei įrangai sekti, o tai padeda didinti efektyvumą ir saugumą. RDA taip pat gali būti naudojamas leidimui patekti į riboto patekimo zonas arba saugomų vaistų ir biologinių mėginių temperatūrai stebėti.
Prieigos kontrolė: RFID žymos (tags) gali saugoti reikšmingą informaciją apie objektą, todėl ši sistema naudojama darbovietėse, viešbučiuose, renginiuose ir kitose situacijose, kur dalyviams suteikiama skirtingo lygio prieiga.
Gyvūnų identifikavimas: Veikdamas panašiu principu, kaip ir objektų žymėjimas, galimas ir RFID gyvūnų identifikavimas. Čipais sužymimi gyvūnai lengviau identifikuojami pasiklydę, todėl puikiai tinka augintiniams ar laisvai besiganantiems gyvuliams. Aktualus ir informacijos apie gyvūną išsaugojimas, kuomet identifikuojant gyvūną gaunama informacija apie jo kilmę, medicininę istoriją ir kt.
NFC vs RFID: Which is Better for Warehouse Management?
Iššūkiai ir Apribojimai: Ką Verta Žinoti
Nors RFID technologija siūlo daugybę privalumų, ji taip pat turi tam tikrų apribojimų ir iššūkių, kuriuos svarbu įvertinti.
Privatumo problemos: Kai RFID žyma priartėja prie skaitytuvo, ji besąlygiškai automatiškai išsiųs pranešimą ir negalės patvirtinti, ar RFID skaitytuvas yra legalus. Tai kelia susirūpinimą dėl asmens privatumo pažeidimo, nes gali būti nekontroliuojamai nuskaityta, nustatyta ir sekama. Nors greičiausiai netapsite RFID nusikaltimo auka, nepakenks naudoti RFID blokuojančią piniginę, rankovę ar krepšį.
Skaitytuvo susidūrimas: Signalas iš vieno RFID skaitytuvo gali trukdyti antrajam skaitytuvui. Šią problemą galima išspręsti naudojant priešpriešinio susidūrimo protokolą, kad RFID žymos pakaitomis persiųstų į atitinkamą skaitytuvą.
Trukdžiai ir aplinkos poveikis: Metalas ir vanduo gali atspindėti arba sugerti radijo bangas, todėl sumažėja našumas. Kryžminiai signalų trukdžiai yra viena iš dažniausiai pasitaikančių priežasčių, kodėl RFID lustai nuskaitomi netinkamai. Trikdžiai dėl žymenų signalų yra dažna RFID sistemų problema. Vienalaikis kelių žymų perdavimas sukelia susidūrimą, nes skaitytuvai ir žymos paprastai naudoja tą patį kanalą.
Žymos gedimas: RFID žymos gedimas gali būti laipsniškas, todėl nuskaitymo diapazonas gali būti nedidelis arba labai sumažintas. Jei etiketės dedamos ant gaminių, kurie gabenant susitrenkia, atsakiklio mikroschema gali sutraiškyti, todėl žyma taps neveikiama.
Kaina: Nors pasyviosios žymos yra pigesnės, aktyviosios žymos, turinčios papildomų funkcijų, gali būti brangesnės.
RFID technologija yra nuolat tobulėjanti ir vis plačiau naudojama. Nuo paprastų objektų identifikavimo iki sudėtingų logistikos sistemų valdymo, RFID žymės tampa neatsiejama šiuolaikinio pasaulio dalimi, suteikiančia efektyvumo, tikslumo ir automatizavimo privalumus.
