Radijo Ryšys: Fizikos Principai ir Istorinė Raida

Radijo ryšys, informacijos perdavimas radijo bangomis, tapo neatsiejama šiuolaikinio pasaulio dalimi. Nuo paprasčiausių garso transliacijų iki sudėtingų bevielių duomenų perdavimo sistemų, radijo bangos atlieka gyvybiškai svarbų vaidmenį mūsų kasdienybėje. Šis straipsnis gilinsis į radijo ryšio fizikinį pagrindą, jo istorijos raidą ir praktinį pritaikymą, siekiant pateikti išsamų supratimą apie šią technologiją.

Radijo Bangų Fizika: Kintamų Laukų Sklidimas

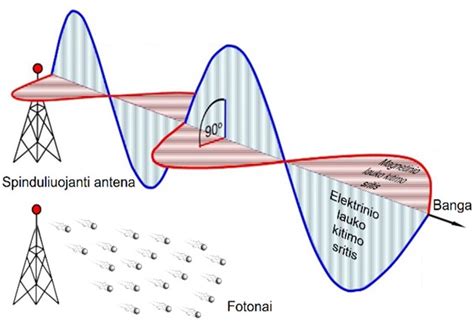

Pagrindinis radijo ryšio fizikos principas slypi elektromagnetinių bangų sampratoje. Elektromagnetinė banga yra kintamų elektrinio ir magnetinio laukų sklidimas aplinka. Šios bangos, kaip ir regimoji šviesa, sklinda erdvėje ir gali nešti informaciją. Radijo bangos yra dalis platesnio elektromagnetinio spektro, apimančio nuo labai žemų dažnių (3 kHz) iki itin aukštų (300 GHz).

Kai radijo banga pasiekia laidininką, ji sukelia kintamą elektros srovę (arba įtampą), kurią, prireikus, galima elektronikos pagalba sustiprinti. Šis principas yra radijo imtuvų veikimo pagrindas.

Radijo bangų greitis laisvoje erdvėje yra pastovus ir siekia 299 792,458 km/s, žymimas raide „c“. Bangos ilgiu ($\lambda$) vadinamas mažiausias atstumas bangos sklidimo kryptimi tarp dviejų taškų, svyruojančių vienoda faze. Bangos ilgio vienetas yra metras (m). Bangos ilgis ir dažnis yra susiję inversiniu ryšiu: kuo didesnis dažnis, tuo trumpesnė banga, ir atvirkščiai.

Sklindant radijo bangoms, jų kelias ir pasiekiamas atstumas priklauso nuo sklidimo terpės savybių ir kelyje sutinkamų objektų. Gali pasireikšti atspindžiai, refrakcija (lūžis), difrakcija (bangų sklidimas aplink kliūtis), absorbcija (bangų energijos sugėrimas) ir sklaida. Taip pat gali pakisti bangos poliarizacija. Šie reiškiniai lemia radijo bangų sklidimo būdus:

• Laisvoji erdvė: Bangos sklinda tiesiai, be didesnių kliūčių.
• Paviršinis sklidimas: Radijo bangos sklinda išilgai žemės paviršiaus, sekdamos jo kreivumą. Toks sklidimas būdingas ilgosioms ir vidutinėms bangoms. Bangos prasiskverbia į žemės paviršių, jame sukelia sroves, todėl kiekvienas paviršiaus taškas tampa nauju radijo bangų šaltiniu.
• Jonosferinis sklidimas: Dekametrinės ir metrinės radijo bangos atsispindi nuo jonosferos - aukštesniojo atmosferos sluoksnio, kurio dielektrinė skvarba gerokai skiriasi nuo apatinių atmosferos sluoksnių. Dėl šio atspindžio bangos gali pasiekti taškus, esančius toli už horizonto.

Radijo Ryšio Schema ir Sudėtinės Dalys

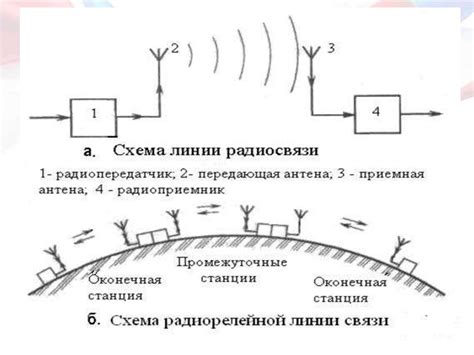

Radijo ryšio sistema iš esmės susideda iš dviejų pagrindinių dalių: radijo siųstuvo ir radijo imtuvo.

Radijo siųstuvas sukuria radijo dažnio harmoninius virpesius. Šie virpesiai yra moduliuojami siunčiamos informacijos signalais. Moduliacija - tai procesas, kurio metu informacinis signalas (pvz., garsas, vaizdas) „užkoduojamas“ ant aukšto dažnio nešančiojo signalo (radijo bangos). Tai leidžia efektyviai perduoti informaciją dideliais atstumais. Moduliuoti radijo dažnio virpesiai, patekę į siunčiamąją anteną (atvirąjį virpesių kontūrą, sudarytą iš antenos, ritės ir įžeminimo), sužadina atitinkamai moduliuotas radijo bangas.

Radijo imtuvas priima šias bangas priimamąja antena. Priimamojoje antenoje sukeliami elektriniai virpesiai, kurie patenka į radijo imtuvą. Imtuvo viduje šie virpesiai yra sustiprinami ir detektuojami. Detektorius (dažniausiai diodas) atskiria informacijos signalą nuo nešančiojo radijo dažnio signalo. Iš detektuotų elektrinių virpesių atkuriamas informacijos signalas, tapatus pasiųstajam. Imtuvo virpesių kontūras ir detektorius yra svarbios jo dalys, taip pat kondensatorius ir garsiakalbis, kuris paverčia elektrinį signalą girdimu garsu.

Radijo ryšys gali būti:

• Vienpusis: Informacija perduodama tik viena kryptimi (pvz., radijo laidos).
• Dvipusis: Kiekvienas galinis įrenginys turi ir siųstuvą, ir imtuvą (pvz., racijos, mobilieji telefonai). Toks įrenginys vadinamas radijo siųstuvu-imtuvu.
• Vienkanalis: Vienu metu perduodamas vienas informacijos srautas.
• Daugiakanalis: Vienu metu perduodama daug informacijos srautų.

Radijo ryšiu perduodamos radijo laidos, telefoniniai pokalbiai, pranešimai, skaitmeninės informacijos srautai. Naudojami tiek antžeminiai, tiek palydoviniai radijo ryšio įrenginiai.

Istorinė Radijo Ryšio Raida: Nuo Teorijos iki Praktikos

Bevielio ryšio idėja nagrinėjama nuo XIX amžiaus. Pagrindiniai etapai:

• 1864 m.: Škotų fizikas Džeimsas Klarkas Maksvelas (James Clerk Maxwell) pirmasis aprašė elektrodinamikos dėsnius ir išvedė matematines lygtis, kurios numatė elektromagnetinių bangų egzistavimą.
• 1879 m.: Deividas Hjūzas (David Hughes) pastebėjo, kad kibirkštis galima išgirsti kaip traškesius per ausines, ir sugebėjo perduoti Morzės signalus 460 m nuotoliu. Tačiau jo darbai nebuvo tinkamai įvertinti.
• 1887 m.: Vokiečių fizikas Heinrichas Hercas (Heinrich Hertz) eksperimentiškai patvirtino D.K. Maksvelo teiginius, sėkmingai sugeneruodamas ir priimdamas elektromagnetines bangas. Jo eksperimentai buvo kertiniai, įrodantys radijo bangų egzistavimą. Herco imtuvas buvo primityvus žiedo formos prietaisas su tarpu, kuriame pasirodydavo maža kibirkštis.
• 1890 m.: Prancūzų fizikas Eduardas Branli (Édouard Branly) pademonstravo prietaisą, pavadintą "radijo laidininku" (radioconducteur), kuris padidindavo savo elektrinį laidumą veikiant elektromagnetinėms bangoms. Tai buvo T. Kalzekio-Onesčio sukurto prietaiso patobulinimas.
• 1893 m.: Nikola Tesla Sent Luise (JAV) apibūdino ir pademonstravo savo radijo ryšio principus, apimdamus visus vėliau naudotus elementus iki vakuuminio vamzdelio išradimo.
• 1894 m.: Seras Oliveris Lodžas (Oliver Lodge) ir Aleksandras Mjurhedas (Alexander Muirhead) panaudojo Branlio prietaisą, kurį Lodžas pavadino "kohereriu", savo elektromagnetinių bangų registracijos prietaise.
• 1895 m.: Rusijos išradėjas Aleksandras Popovas pademonstravo patobulintą prietaisą, pavadintą "žaibo žymekliu" (grozootmetčik), kuris automatiškai atstatydavo kohererio jautrumą.
• 1896 m.: Italų išradėjas Gulielmas Markonis (Guglielmo Marconi) pateikė paraišką pirmajam bevielio ryšio sistemos patentui. Jis sukūrė pirmąją inžinerijos požiūriu išbaigtą ir komerciškai sėkmingą radijo perdavimo sistemą, kurią sudarė siųstuvas ir imtuvas. Dėl šio pasiekimo Markonis dažnai laikomas radijo išradėju.
• 1897 m.: Markonis užmezgė radijo ryšį tarp Prancūzijos ir Didžiosios Britanijos. Nikola Tesla 1897 m. gavo JAV patentą už bangos ilgio nustatymo mechanizmo įvedimą į radijo sistemą, leidžiantį siųstuvui spinduliuoti tam tikro ilgio bangą, o imtuvui - būti nustatytam būtent tai bangai priimti. 1943 m. JAV Aukščiausiasis teismas pripažino Teslos pirmumą šio patobulinimo srityje.
• 1906 m.: Redžinaldas Fesendenas (Reginald Fessenden) iš Brant Roko (JAV) transliavo pirmąją pasaulyje garsinę radijo laidą.
• 1920 m.: Detroito radijo stotis 8MK pradėjo transliuoti žinių laidas.
• XX a. pradžia - vidurys: Radijo ryšio įrenginiai evoliucionavo nuo kibirkštinių ir elektrinio lanko siųstuvų iki elektroninių lempų ir vėliau tranzistorinių bei puslaidininkinių prietaisų.

Bangų Ilgių Raida

Radijo bangų panaudojimo spektras nuolat plėtėsi, keičiantis ir naudojamų bangų ilgiui:

• Iki 1920 m.: Dažniausiai naudotos ilgosios bangos.
• Nuo 1922 m.: Trumposios bangos tapo pagrindine tolimojo radijo ryšio priemone, nes jos, atsispindėjusios nuo jonosferos, galėjo sklisti dideliais atstumais.
• XX a. 4 dešimtmetis: Imta naudoti metrinės bangos.
• XX a. 5 dešimtmetis: Pradėtos naudoti decimetrinės ir centimetrinės bangos.
• Nuo XX a. 6 dešimtmečio: Tolimajam radijo ryšiui palaikyti pradėtos naudoti radiorelinės, vėliau skaitmeninės ryšio linijos ir ryšių palydovai.

Šiuolaikinės Radijo Bangų Taikymo Sritys ir Valdymas

Šiandien radijo bangos naudojamos itin plačiai:

• Radijo ir televizijos transliacijos: Tradicinis FM ir AM radijas, televizijos signalai.
• Mobilusis ryšys: Mobilieji telefonai, išmanieji įrenginiai.
• Bevielis internetas: Wi-Fi, Bluetooth ir kitos technologijos.
• Radijo navigacija: LORAN (nuo aštuntojo dešimtmečio), GPS (naudojantis radijo bangas palydovams).
• Radijo astronomija: Astronominiai tyrimai, naudojant radijo teleskopus.
• Pramonė ir mokslas: Mikrobangų krosnelės, medicininė įranga, pramoniniai procesai.
• Aviacija ir jūrų transportas: Komunikacija, navigacija.

Radijo dažnių spektras yra ribotas gamtinis resursas, kurį valdo valstybė. Šiuolaikinės visuomenės poreikiai nuolat didina radijo dažnių paklausą. Radijo dažnių valdymas yra būtinas siekiant užtikrinti suderinamumą tarp naudotojų, sudaryti sąlygas verslui ir visuomenei naudotis naujos dinamiškos ryšių aplinkos teikiamais privalumais. Efektyvus radijo dažnių valdymas yra prielaida naujoms technologijoms įsitvirtinti.

XX a. ketvirtojo dešimtmečio pradžioje radijo mėgėjai išrado vienos šalinės juostos ir dažnių moduliaciją. Dešimto dešimtmečio pradžioje radijo mėgėjai eksperimentuotojai pradėjo naudoti kompiuterius su garso plokštėmis radijo signalų apdorojimui. 1994 m. JAV armija ir DARPA pradėjo projektą, kurio metu buvo sėkmingai pagamintas skaitmeninis radijas.

Nors tradiciniam radijui (AM/FM) konkurenciją sudaro skaitmeninės platformos, aukštos kokybės garso FM transliacijos vis dar išlaiko savo nišą. Ko gero visi žinome raidžių junginį FM (Frequency Modulation), kuris reiškia dažninę moduliaciją. Ši moduliacijos rūšis leidžia perduoti aukštesnės kokybės garsą nei AM (Amplitude Modulation), kuri buvo populiari praėjusio amžiaus 4-7 dešimtmečiais. Dabartiniai lėktuvai, mikrobangų krosnelės ir kompiuteriai priima bei siunčia radijo bangas, paverčiant jas girdimu garsu, ekrane matoma nuotrauka ar kitomis informacijos formomis. Tokiu būdu radijo bangos, galinčios perduoti informaciją banginiu pavidalu, naudojamos garso, vaizdo ar kitų formatų duomenų perdavimui, atskiriant, tačiau principas išlieka tas pats - informacijos perdavimas per erdvę.
