GPON technologija: Šviesolaidžio ryšio ateitis jūsų namuose ir versle

Šiuolaikiniame pasaulyje, kur greitas ir patikimas interneto ryšys yra neatsiejama kasdienybės dalis, šviesolaidinės technologijos atlieka itin svarbų vaidmenį. Viena iš pažangiausių ir plačiausiai naudojamų technologijų, teikiančių šviesolaidines paslaugas, yra GPON - Gigabitų pajėgumo pasyvusis optinis tinklas. Ši technologija, pagrįsta griežtais ITU-T standartais, atvėrė duris į itin spartų ir efektyvų duomenų perdavimą, pakeisdama tradicinius ryšio sprendimus ir atverdamas naujas galimybes tiek privatiems vartotojams, tiek verslui.

Kas yra GPON? Atskleidžiame technologijos esmę

GPON, arba Gigabitų pajėgumo pasyvusis optinis tinklas, yra naujausios kartos plačiajuosčio ryšio standartas, skirtas integruotai prieigos tinklo paslaugų transformacijai. Ši technologija, pirmoji pasiūlyta FSAN organizacijos 2002 m. rugsėjį, o vėliau standartizuota ITU-T (G.984.x serija), pasižymi išskirtiniais privalumais: dideliu pralaidumu, aukštu efektyvumu, plačia aprėptimi ir lanksčiomis vartotojo sąsajomis. Dėl šių savybių dauguma telekomunikacijų operatorių GPON laiko idealia technologija siekiant aukštos spartos plačiajuosčio ryšio.

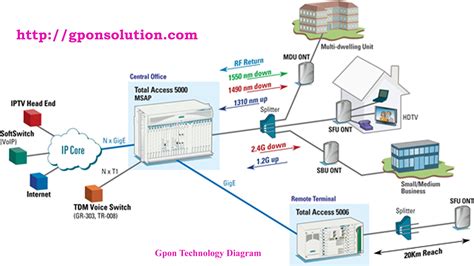

Pagrindinė GPON technologijos įrangos struktūra yra panaši į ankstesnius PON (Pasyviojo optinio tinklo) standartus. Ji apima du pagrindinius komponentus: OLT (Optinės linijos terminalas), esantį paslaugų teikėjo centriniame biure, ir ONT/ONU (Optinio tinklo terminalas arba Optinio tinklo blokas), esantį vartotojo pusėje. Šie du įrenginiai jungiami vieno režimo optiniu pluoštu (SM pluoštu) per pasyvų skirstytuvą (Splitter), kuris sudaro ODN (Optinio paskirstymo tinklą). Visa sistema yra valdoma tinklo valdymo sistemos.

Vienas iš svarbiausių GPON privalumų, lyginant su kitais PON standartais, yra precedento neturintis didelis pralaidumas. Downlink (duomenų perdavimas iš tinklo į vartotoją) sparta gali siekti iki 2,5 Gbit/s, o uplink (duomenų perdavimas iš vartotojo į tinklą) - iki 1,25 Gbps. Šios asimetrinės charakteristikos puikiai atitinka šiuolaikinės plačiajuosčio ryšio duomenų paslaugų rinkos poreikius. Be to, GPON užtikrina išsamias QoS (Quality of Service - paslaugų kokybės) garantijas, palaikydamas tiek ATM ląsteles, tiek GEM (GPON Encapsulation Method) rėmelius. Kai naudojami GEM rėmeliai, netgi TDM (Time Division Multiplexing - laiko padalijimo multipleksavimo) paslaugos gali būti susietos su šiais rėmeliais, o standartiniai 8 kHz (125 μs) kadrai tiesiogiai palaiko TDM paslaugas.

Kaip operatoriaus klasės techninis standartas, GPON numato ir efektyvius apsaugos mechanizmus bei visapusiškas OAM (Operation, Administration, and Maintenance - eksploatavimo, administravimo ir priežiūros) funkcijas prieigos tinklo lygiu. Standarte aiškiai apibrėžti palaikomų paslaugų tipai:

• Duomenų paslaugos: įskaitant Ethernet paslaugas (pvz., IP paslaugas) ir MPEG vaizdo srautus.
• PSTN paslaugos: tradicinio telefono ryšio paslaugos (POTS - Plain Old Telephone Service) ir ISDN (Integrated Services Digital Network) paslaugos.
• Specialiosios linijos: tokios kaip T1, E1, DS3, E3 ir ATM (Asynchronous Transfer Mode) paslaugos.
• Vaizdo paslaugos: skaitmeninis vaizdo perdavimas.

Visos šios daugiafunkcinės GPON paslaugos yra susiejamos su ATM ląstelėmis arba GEM rėmeliais, užtikrinant atitinkamas QoS garantijas kiekvienam paslaugų tipui.

ONT: Jūsų vartai į GPON pasaulį

Jei GPON yra pati technologija, tai ONT (Optinio tinklo terminalas) yra konkretus įrenginys, kuris sujungia jūsų namus ar verslą su šiuo pažangiu tinklu. ONT paprastai yra montuojamas kliento patalpose ir atlieka esminę funkciją: konvertuoja optinį signalą, gaunamą iš optinio kabelio, į elektrinius signalus. Šie elektriniai signalai yra tie, kuriuos supranta ir naudoja jūsų kompiuteriai, išmanieji telefonai, televizoriai ir kiti elektroniniai prietaisai. Taigi, trumpai tariant, ONT yra tas svarbus įrenginys, kuris priima ir apdoroja GPON tinklo paslaugas jūsų namuose ar biure.

ONT atlieka kelias svarbias funkcijas:

1. Optinis-elektrinis konvertavimas: ONT priima optinius signalus iš OLT siunčiamus per ODN ir paverčia juos elektriniais signalais, suprantamais jūsų įrenginiams. Atvirkščiai, jis konvertuoja jūsų įrenginių siunčiamus elektrinius signalus į optinius, kad juos būtų galima perduoti tinklu atgal į OLT.
2. Signalo paskirstymas: ONT paskirsto gaunamus duomenis tarp skirtingų jūsų namų ar biuro įrenginių.
3. Tinklo valdymas: ONT bendradarbiauja su OLT, palaikydamas tinklo valdymą, konfigūraciją ir priežiūrą.

Skirtingai nei OLT, kuris yra centrinis tinklo elementas, ONT yra galutinis taškas, esantis vartotojo pusėje. Šiuolaikiniuose namų ūkiuose dažnai naudojami ONT įrenginiai su integruota Wi-Fi funkcija, kurie veikia kaip belaidžiai maršrutizatoriai, leidžiantys be laidų prijungti kelis įrenginius.

GPON tinklo režimai ir taikymo scenarijai

GPON technologija gali būti įdiegiama įvairiais tinklo režimais, atsižvelgiant į poreikius ir infrastruktūrą. Trys pagrindiniai režimai yra:

1. FTTH/O (Fiber to the Home/Office): Šiuo atveju optinis pluoštas atvedamas tiesiai į namus ar biurą. Optinis skaidytuvas prijungia pluoštą tiesiai prie vartotojo ONU (ONT). Kiekvienas vartotojas turi savo dedikuotą ONU, o tai užtikrina aukštą pralaidumą ir didesnes sąnaudas. Šis sprendimas dažnai pasirenkamas aukščiausios klasės vartotojams ir verslo klientams, kuriems reikalingas maksimalus ryšio našumas.
2. FTTB+LAN (Fiber to the Building + Local Area Network): Optinis pluoštas atvedamas į pastatą, o tada per didelės talpos ONU (vadinamą MDU - Multi-Dwelling Unit) paslaugos paskirstomos keliems vartotojams pastate. Šiuo atveju keli vartotojai dalijasi vieno ONU pralaidumo ištekliais, todėl kiekvienas gauna mažesnį pralaidumą, tačiau bendrosios sąnaudos yra mažesnės. Šis sprendimas dažnai taikomas daugiabučiuose namuose ar biurų pastatuose su daug smulkių įmonių.
3. FTTB+ADSL (Fiber to the Building + Asymmetric Digital Subscriber Line): Panašiai kaip FTTB+LAN, optinis pluoštas atvedamas į pastatą, tačiau toliau paslaugos vartotojams teikiamos naudojant ADSL technologiją. Keli vartotojai dalijasi ONU pralaidumu. Šis sprendimas yra panašus į FTTB+LAN pagal pralaidumą, sąnaudas ir klientų bazę, tačiau naudoja kitokią technologiją paskutiniame kilometre.

Pasyvusis optinis tinklas (PON) iš esmės yra taškinis-daugtaškis tinklas, kuriame duomenys perduodami transliacijos režimu downlink ir laiko padalijimo multipleksavimo režimu uplink. Jo lanksti topologinė struktūra leidžia formuoti medžio, žvaigždės ar autobuso tipo tinklus. Pasyviųjų skirstytuvų naudojimas optiniuose šakojimo taškuose leidžia efektyviai taupyti optinių kabelių išteklius, dalytis pralaidumo resursais, mažinti įrangos patalpos investicijas ir statyti greitus tinklus su mažomis bendromis statybos sąnaudomis.

GPON ir EPON: Pagrindiniai skirtumai

Nors GPON ir EPON (Ethernet Passive Optical Network) abi priklauso PON technologijų šeimai ir atlieka panašias funkcijas, jos skiriasi keliais aspektais:

• Standartai: GPON laikosi ITU-T G.984 standarto, o EPON - IEEE 802.3ah standarto.
• Pralaidumas: GPON siūlo didesnį pralaidumą, ypač downlink (iki 2,5 Gbps), o EPON pasiekia 1,25 Gbps tiek downlink, tiek uplink.
• Protokolai: GPON palaiko kelis protokolus, įskaitant ATM ir GEM, kas leidžia lanksčiau integruoti įvairias paslaugas. EPON yra labiau orientuotas į Ethernet protokolus.
• Efektyvumas: GPON encoding code yra efektyvesnis pralaidumo panaudojimo atžvilgiu, nes neprarandama pralaidumo keičiant kodą.
• Paslaugų palaikymas: GPON turi pranašumą palaikant įvairias paslaugas (IP, ATM, TDM, vaizdo) vienu metu su aukštomis QoS garantijomis.
• OAM funkcijos: GPON standarte numatytos platesnės ir sudėtingesnės OAM funkcijos.
• Kaina: Nors GPON technologiškai pažangesnis, EPON gali būti šiek tiek pigesnis dėl paprastesnės architektūros ir plačiai paplitusio Ethernet protokolo.

GPON laikomas EPON patobulinta versija, siūlančia didesnį našumą ir lankstumą, todėl jis tampa vis populiaresnis telekomunikacijų operatorių pasirinkimas teikiant pažangias plačiajuostės prieigos paslaugas.

Optinių modulių vaidmuo GPON sistemoje

Optiniai moduliai, tokie kaip SFP (Small Form-factor Pluggable) ir SFP+, yra esminiai komponentai, užtikrinantys GPON tinklo veikimą. Jie atlieka šviesos perdavimo ir priėmimo funkcijas, konvertuodami elektrinius signalus į optinius ir atvirkščiai.

• GPON ONU optiniai moduliai: Šie moduliai yra montuojami ONU įrenginiuose. Jie priima ir skleidžia šviesą, konvertuoja moduliuotą elektrinį signalą į optinį signalą ir įveda jį į šviesolaidinį tinklą. Gautą šviesą jie sustiprina, paverčia elektriniu signalu ir perduoda sistemai apdorojimui. Paprastai jie naudoja SFP pakuotę su SC sąsaja, palaiko 1,25 Gbps / 2,5 Gbps perdavimo spartą ir iki 20 km perdavimo atstumą. Perdavimo bangos ilgis paprastai yra 1310 nm, o priėmimo - 1490 nm.
• GPON OLT optiniai moduliai: Montuojami OLT įrenginiuose, šie moduliai yra skirti didesniam pralaidumui ir didesniam skaičiui vartotojų aptarnauti. Jie naudoja SFP pakuotę su SC sąsaja, palaiko 2,5 G / 1,25 G perdavimo spartą 20 km atstumui. Perdavimo bangos ilgis paprastai yra 1490 nm, o priėmimo - 1310 nm.

GPON sistemose optinių modulių kokybė ir atitiktis standartams yra labai svarbi. Modulių reikalavimai skirstomi į kelis lygius (pvz., A, B, C, B+, C+), kurie apibrėžia skirtingus optinius rodiklius ir leidžia užtikrinti tinkamą veikimą įvairiomis sąlygomis ir atstumais.

Išvados

GPON technologija yra kertinis šiuolaikinių šviesolaidinių tinklų elementas, užtikrinantis aukštą spartą, efektyvumą ir patikimumą. Nuo didelio pralaidumo iki išsamios paslaugų kokybės garantijų, GPON atveria naujas galimybes ryšių pasaulyje. ONT, kaip vartotojo pusėje esantis įrenginys, tampa neatsiejama šios technologijos dalimi, leidžiančia mums mėgautis visais jos privalumais. Supratimas apie GPON ir ONT veikimo principus padeda geriau suvokti, kaip veikia mūsų interneto ryšys ir kokios technologijos formuoja skaitmeninę ateitį.
