Šiuolaikiniame pasaulyje, kur elektra ir informacija yra neatsiejama mūsų gyvenimo dalis, įvairūs kabeliai atlieka kritinį vaidmenį. Nuo namų ūkių elektros instaliacijos iki pasaulinių ryšių tinklų, kabeliai yra gyvybiškai svarbūs įrenginiai, perduodantys energiją ir duomenis. Tačiau ne visi kabeliai yra vienodi. Elektros kabeliai ir optiniai kabeliai, nors kartais ir painiojami, skiriasi iš esmės savo konstrukcija, veikimo principu ir pritaikymo sritimis. Šiame straipsnyje detaliai nagrinėsime šiuos skirtumus, siekdami suteikti aiškų supratimą apie kiekvieno tipo kabelių paskirtį ir ypatybes.
Elektros kabelių konstrukcija ir paskirtis
Elektros kabelis yra sudėtingas įrenginys, skirtas perduoti elektros energiją arba informaciją iš vienos vietos į kitą. Paprastai jis susideda iš vieno ar daugiau izoliuotų laidininkų, apsuptų išoriniu izoliaciniu apsauginiu sluoksniu. Tiksliau, elektros kabelis gali būti apibrėžiamas kaip sudarytas iš vieno ar daugiau izoliuotų laidininkų ir išorinio izoliacinio apsauginio sluoksnio, skirto perduoti energiją ar informaciją iš vienos vietos į kitą. Kitas apibrėžimas teigia, kad tai yra kabelis, susuktas iš kelių ar daugiau laidų rinkinių (bent po du kiekviename rinkinyje), kur kiekvienas laidų rinkinys yra izoliuotas vienas nuo kito ir dažnai susuktas aplink centrą. Visas išorinis laidų rinkinys turi aukštą izoliuotą perdangos sluoksnį. Kabelis pasižymi vidinės energijos tiekimo ir išorinės izoliacijos savybėmis.
Pagrindinis elektros kabelio laidininkas yra metalas, dažniausiai varis arba aliuminis. Šios metalinės šerdys yra atsakingos už elektros srovės pralaidą. Laidų skaičius ir skerspjūvis parenkami atsižvelgiant į kabelio paskirtį - ar jis skirtas didelės galios energijos perdavimui, ar mažesnės galios signalų perdavimui.
Elektros kabeliai būna įvairių tipų, pavyzdžiui, maitinimo kabeliai, valdymo kabeliai, kompensavimo kabeliai ir pan. Jie sudaryti iš vienos arba kelių vielos gijų ir izoliacijos, skirtos grandinėms, elektros prietaisams ir kt. sujungti. Pagal fotovoltinės elektrinės sistemą kabeliai gali būti suskirstyti į nuolatinės srovės (DC) ir kintamosios srovės (AC) kabelius.
- Nuolatinės srovės (DC) kabeliai naudojami fotovoltinių elektrinių sistemose tarp komponentų, tarp stygų ir jų stygų iki nuolatinės srovės paskirstymo dėžutės (jungiklio), taip pat tarp nuolatinės srovės paskirstymo dėžutės ir keitiklio. Šie kabeliai dažnai tiesiami lauke, todėl jiems keliami dideli atsparumo reikalavimai: jie turi būti apsaugoti nuo drėgmės, saulės, šalčio, karščio ir UV spindulių. Kai kuriose specialiose aplinkose reikia apsaugoti nuo cheminių medžiagų, tokių kaip rūgštys ir šarmai.
- Kintamosios srovės (AC) kabeliai naudojami nuo keitiklio iki įtampos kėlimo transformatoriaus, nuo įtampos kėlimo transformatoriaus iki maitinimo paskirstymo bloko, taip pat maitinimo skirstomojo įrenginio prijungimo prie tinklo arba vartotojo kabeliai. Ši kabelio dalis yra kintamosios srovės apkrovos kabelis, o patalpų aplinkai skirta daugiau kabelio dalių. Juos galima pasirinkti pagal bendruosius maitinimo kabelio parinkimo reikalavimus.
Nors dažnai vartojami kaip sinonimai, tarp „laido“ ir „kabelio“ yra subtilus skirtumas. Paprastai gaminys su nedideliu branduolių skaičiumi, mažu gaminio skersmeniu ir paprasta konstrukcija vadinamas laidu. Neizoliuotas laidas vadinamas pliku laidu, o kitas - kabeliu. Laidai, turintys didelį skerspjūvio plotą (didesnį nei 6 kvadratiniai milimetrai), vadinami dideliais laidais. Maži laidai (mažesni arba lygūs 6 kvadratiniams milimetrams) vadinami mažais laidais, o izoliuotas laidas dar vadinamas elektros laidu.
Instaliaciniai kabeliai yra neatsiejami elektros grandinės komponentai ir yra pagrindiniai elektros energijos perdavimo iš vieno taško į kitą kanalai bet kurioje elektros sistemoje. Šie elektros kabeliai, sudaryti iš vieno ar daugiau laidininkų su izoliaciniu sluoksniu, padeda paskirstyti elektros energiją ir signalus įvairiuose įrenginiuose - nuo paprastų buitinių iki sudėtingų pramoninių prietaisų. Svarbiausia instaliacinių kabelių paskirtis - ne tik perduoti energiją, bet ir užtikrinti, kad tai būtų daroma saugiai ir efektyviai. Tinkamai parinkti ir sumontuoti elektros laidai apsaugo nuo įtampos kritimo, sumažina energijos nuostolius ir elektros pavojaus riziką, todėl jie yra visų elektros grandinių funkcionalumo ir saugumo pagrindas.
Instaliaciniai kabeliai gali būti pagaminti iš įvairių medžiagų ir yra skirtingų rūšių, kurių kiekviena pritaikyta konkrečioms reikmėms ir aplinkoms. Paprastai skiriamos šios instaliacinių kabelių rūšys: aliumininiai kabeliai, variniai kabeliai ir behalogeniai kabeliai.
- Aliumininiai kabeliai pasižymi lengvumu ir yra ekonomiškas variantas, todėl yra patrauklus pasirinkimas didelės apimties elektros instaliacijoms, kai reikia daug laidų. Aliumininis instaliacinis kabelis paprastai naudojamas elektros tinkluose, oro linijose ir kitose srityse, nes gali sumažinti išlaidas ir palengvinti montavimą.
- Variniai kabeliai yra plačiai naudojami gyvenamųjų namų ir komercinių patalpų elektros instaliacijos sistemose ir yra pasirenkami dėl savo geresnio laidumo ir lankstumo. Varis pasižymi puikiu elektros laidumu, nusileidžiančiu tik sidabrui, todėl labai efektyviai perduoda elektros energiją. Variniai instaliaciniai kabeliai taip pat yra plastiškesni, nei aliumininiai, todėl juos galima lenkti ir lengvai montuoti net ir ankštose vietose. Dėl šių savybių, variniai kabeliai idealiai tinka aukštos kokybės instaliacijoms pastatuose, kur svarbiausia - saugumas ir efektyvumas.
- Behalogeniai kabeliai sukurti atsižvelgiant į saugumą ir dažniausiai yra naudojami aplinkoje, kurioje reikia sumažinti gaisro pavojų. Šie instaliaciniai kabeliai, veikiami ugnies, neišskiria nuodingų dujų ar korozinių rūgščių, o tai labai svarbu visuomeninės paskirties pastatuose, ligoninėse, oro uostuose ir visur kitur, kur labai svarbi priešgaisrinė sauga. Behalogeniai elektros kabeliai pagaminti iš medžiagų, kurios degdamos išskiria minimalų dūmų kiekį ir neskleidžia halogenų, todėl, naudojant juos, sumažėja pavojus sveikatai gaisro metu.
Informacija, pateikta ant instaliacinių laidų, suteikia svarbios informacijos apie jų specifikacijas ir numatytą naudojimą. Žymėjimas paprastai apima kabelio tipą, dydį, izoliacijos tipą, vardinę (nominalią) įtampą ir kitą papildomą informaciją. Laidų spalvos ne veltui yra skirtingos: jos padeda nustatyti kiekvieno laido paskirtį ir funkciją, laikantis standartų, padedančių išvengti laidų sujungimo klaidų ir užtikrinti saugumą. Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia: žaliai geltona - įžeminimo laidas, mėlyna - darbinis (nulinis) laidas, rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas. Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona.
Optinių kabelių sandara ir veikimo principas
Optinis kabelis, priešingai nei elektros kabelis, naudoja ne metalinius laidininkus, o stiklo pluoštą informacijos perdavimui. Optinis pluoštas yra šviesai laidus įrankis, realizuojamas visiško šviesos atspindžio stiklo arba plastiko pluoštuose principu. Šviesolaidinių kabelių perdavimo greitis yra daug didesnis nei įprastų kabelių ir gali pasiekti megabitų ar net gigabitų perdavimo greitį.

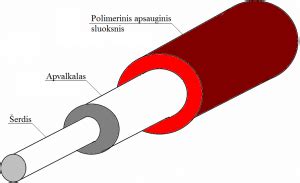

Optinis kabelis yra sudarytas iš vienos arba daugelio optinių gijų (šviesolaidžių), su standumo ir kitais elementais sandariame apvalkale, apsaugančiame nuo išorinio poveikio. Kiekviena gija (šviesolaidis) yra plastikiniame vamzdelyje, apgaubtame tampria, dažniausiai dviguba danga. Apsaugai nuo drėgmės naudojamas silikagelis. Optinį kabelį sudaro iki kelių tūkstančių šviesolaidžių, sujungtų į grįžtes. Jos po kelias ar keliolika yra įlydytos į plastiko juostas (matricas) ir apgaubtos apsaugine danga. Optiniame kabelyje dar būna izoliuotų metalinių laidų įvairiems ryšio įtaisams maitinti. Ilgose optinio kabelio linijose signalą sustiprina šviesolaidiniai stiprintuvai.
Informacijos perdavimas optiniu kabeliu vyksta šviesos impulsų pavidalu. Kai telefonas paverčia akustinį signalą elektriniu signalu, jis perduodamas į jungiklį. Tada jungiklis perduoda šį elektrinį signalą į fotoelektrinio konvertavimo įtaisą (kuri elektros signalą paverčia optiniu signalu). Šis optinis signalas keliauja optiniu kabeliu iki kito fotoelektrinio konvertavimo įrenginio, kuris paverčia optinį signalą atgal į elektrinį. Tada jis perduodamas į kitą telefoną. Linija tarp dviejų fotoelektrinių konvertavimo įrenginių yra optinis kabelis.
Dėl to, kad šviesolaidiniai kabeliai perduoda optinius principus, signalo trukdžių įtaka yra palyginti nedidelė, o perduodamo signalo kokybė stabilesnė. Optiniai signalai nėra jautrūs natūraliems ar dirbtiniams elektromagnetiniams trukdžiams, todėl jie tinkami tolimojo ir didelio greičio perdavimo aplinkai.
Pagal paskirtį optiniai kabeliai skirstomi į apšvietimo, vaizdų perdavimo, informacijos perdavimo, arba ryšio, pagal klojimo vietą - į antžeminius, požeminius ir povandeninius. Požeminiai optiniai kabeliai klojami grunte arba bendruose ryšių kanaluose. Optinio kabelio apvalkalas sumažina perduodamos informacijos nuostolius dėl šviesolaidžių išlinkių. Jis būna plastikinis arba metalinis su išoriniais standumo elementais (plieninė, varinė viela, metaliniai arba plastikiniai siūlai).
Pagrindiniai skirtumai tarp elektros ir optinių kabelių
Apibendrinant, galima išskirti tris pagrindinius skirtumus tarp elektros ir optinių kabelių:
- Medžiaga ir konstrukcija: Elektros kabelio viduje yra metalinis laidininkas (daugiausia varis, aliuminis); optiniame kabelyje kaip laidininkas naudojamas stiklo pluoštas. Optinio pluošto kabelis yra plonesnis ir lengvesnis nei analogiškos talpos elektros kabelis.
- Perduodami signalai: Elektros kabeliai perduoda elektrinius signalus. Optiniai kabeliai perduoda optinius signalus (šviesos impulsus).
- Taikymo sritis: Elektros kabeliai dabar daugiausia naudojami elektros energijos perdavimui ir žemos klasės duomenų perdavimui (pvz., telefonams). Optiniai kabeliai daugiausia naudojami didelės spartos duomenų perdavimui, ryšių tinkluose, interneto paslaugoms, televizijai ir kitoms informacijos perdavimo reikmėms, kur reikalingas didelis pralaidumas ir atsparumas trikdžiams.
Kaip ŠVIESA perduoda duomenis? – Šviesolaidinio pluošto paaiškinimas
Pirmasis optinis kabelis panaudotas 1970 telefono ryšiui karinėje technikoje, 1977 - civilinėje. Nuo 1976 m. jie sukūrė tolimojo susisiekimo magistralines linijas, tarpmiestines reles, atviroje jūroje ir transokeaninius povandeninius ryšius. Taip pat laidinių perdavimo linijų, tokių kaip vietiniai tinklai ir privatūs tinklai, pagrindas ir pradėjo vystytis į vartotojų linijų paskirstymo tinklų sritį mieste, teikiant perdavimo linijas šviesolaidinio ryšio į namus ir plačiajuosčio ryšio integruotoms paslaugoms skaitmeniniams tinklams. Ryšio optiniai kabeliai turi didesnę perdavimo pajėgumą nei variniai kabeliai, turintys ilgas relės dalis, mažą dydį, lengvą svorį ir be elektromagnetinių trukdžių.
Kabeliai ir optiniai pluoštai: santykis
Svarbu atskirti optinį kabelį ir optinį pluoštą. Optinis pluoštas yra pagrindinis optinio kabelio elementas, perduodantis šviesą. Pats optinis kabelis yra sudėtingesnė konstrukcija, apimanti kelis optinius pluoštus, apsaugotus įvairiais apvalkalais ir standumo elementais. Elektros kabelis yra laidas, perduodantis energiją arba informaciją iš vienos vietos į kitą. Plačiąja prasme tai reiškia įtaisą, kuris naudoja metalą kaip terpę elektriniams signalams perduoti.
Renkantis tinkamą kabelį bet kokiam elektros instaliacijos projektui, svarbu atsižvelgti į daugelį veiksnių: apkrovos tipą ir bendrą srovės kiekį, įtampos reikalavimus, kabelio ilgį, aplinkos sąlygas ir specifines vietines elektros taisykles bei standartus. Ieškantiems aukštos kokybės instaliacinių kabelių, kurie yra patikimi, efektyvūs ir tinkami įvairiems elektros projektams, svarbu rinktis patikimus tiekėjus. Optinio kabelio pasirinkimas priklauso nuo poreikio didelės spartos duomenų perdavimui, atsparumui trikdžiams ir dideliam pralaidumui.
