PT100 Jutiklio Keitiklis su Modbus Protokolu: Išsamus Vadovas

Šiuolaikinėje pramonėje temperatūros matavimas ir kontrolė yra gyvybiškai svarbūs procesai, užtikrinantys efektyvumą, saugumą ir produktų kokybę. PT100 jutiklis, dėl savo tikslumo ir patikimumo, yra vienas populiariausių pasirinkimų temperatūros zondams. Kai šis jutiklis integruojamas su Modbus protokolu per specializuotą keitiklį, atsiranda galimybė skaitmenizuoti ir centralizuoti temperatūros duomenis, leidžiantis juos lengvai perduoti, analizuoti ir valdyti didelėse sistemose. Šiame straipsnyje gilinsimės į PT100 jutiklio keitiklių, ypač tų, kurie naudoja Modbus ryšio protokolą, specifiką, pritaikymą ir privalumus.

PT100 Jutiklio Principai ir Privalumai

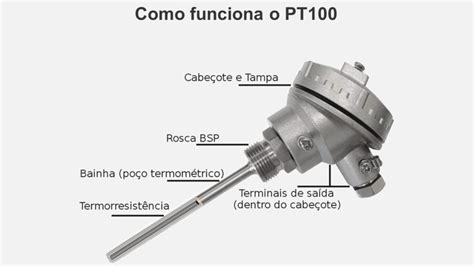

PT100 yra platinos pasipriešinimo termometras (Resistance Temperature Detector - RTD), kurio elektrinė varža keičiasi priklausomai nuo temperatūros. Pavadinimas PT100 reiškia, kad jutiklio varža yra 100 omų (Ω) esant 0°C temperatūrai. Šie jutikliai pasižymi keliais svarbiais privalumais, dėl kurių jie yra plačiai naudojami pramonėje:

• Tikslumas: PT100 jutikliai siūlo aukštą matavimo tikslumą, ypač plačiame temperatūrų diapazone. Jų matavimo paklaida yra gana maža, todėl jie idealiai tinka procesams, reikalaujantiems preciziškumo.
• Stabilumas: Laikui bėgant PT100 jutikliai išlaiko savo kalibraciją ir matavimo stabilumą, skirtingai nei kai kurie kiti temperatūros sensoriai.
• Plačią temperatūrinė skalė: PT100 jutikliai gali matuoti temperatūrą nuo -200°C iki 850°C, o kai kuriais atvejais ir aukščiau (pvz., vamzdelio tipo PT100 jutiklis, skirtas E3D vamzdelio tipo šildymo blokams, gali dirbti iki 500°C). Tai leidžia juos naudoti įvairiose pramonės srityse, nuo šaldymo sistemų iki aukštos temperatūros procesų.
• Patvarumas: Nors platinos elementas yra jautrus, tinkamai apsaugotas PT100 jutiklis gali būti labai patvarus ir atsparus aplinkos poveikiui.

Keitiklių Rūšys ir Jų Funkcijos

Temperatūros jutiklis, toks kaip PT100, dažniausiai generuoja silpną analoginį signalą (varžos pokyčius), kuris turi būti paverstas standartiniu, lengvai perduodamu signalu. Tam naudojami temperatūros keitikliai. Pateiktoje informacijoje minimi įvairūs keitikliai, kurių funkcijos apima:

• Signalų konvertavimas: Keitikliai konvertuoja termoporinio, varžinio (pvz., PT100, PT1000, Ni100, Ni1000) ar įtampos signalo į standartinį analoginį išėjimą, tokį kaip 4…20 mA arba 0-10 V.
• Skaitmeninė komunikacija: Kai kurie modernūs keitikliai, pavyzdžiui, su PROFIBUS PA ar RS-485 išėjimu, siūlo skaitmeninio ryšio galimybes. Šios komunikacijos technologijos leidžia ne tik perduoti matavimo duomenis, bet ir konfigūruoti patį keitiklį nuotoliniu būdu.

Pavyzdžiui, Temperatūros keitiklis 5331A yra skirtas varžinio signalo (kaip iš PT100) keitimui į analoginį 4…20 mA išėjimą. Kiti modeliai, tokie kaip Temperatūros keitiklis 5335A, siūlo papildomai HART protokolą, kuris leidžia dvipusį ryšį ir suteikia daugiau diagnostikos bei konfigūravimo galimybių.

Modbus Protokolas: Pramonės Komunikacijos Standartas

Modbus yra vienas populiariausių ir plačiausiai naudojamų komunikacijos protokolų pramoninėje automatikoje. Jo paprastumas, atvirumas ir patikimumas lėmė jo plačiai paplitimą. Modbus leidžia įvairiems prietaisams, tokiems kaip PT100 jutiklių keitikliai, PLC (Programmable Logic Controllers), HMI (Human-Machine Interface) paneliai ir kiti valdymo sistemos komponentai, bendrauti tarpusavyje.

Yra kelios Modbus versijos:

• Modbus RTU: Dažniausiai naudojamas per RS-485 arba RS-232 serijines sąsajas. Ši versija yra efektyvi ir reikalauja mažai resursų.
• Modbus ASCII: Taip pat naudojamas serijinėmis sąsajomis, bet yra mažiau efektyvus nei RTU.
• Modbus TCP/IP: Naudojamas per Ethernet tinklus, leidžiantis duomenų perdavimą per TCP/IP protokolą.

PT100 jutiklio keitiklis su Modbus RS-485 išėjimu, kaip minėtas Temperatūros ir oro drėgmės keitiklis P19, leidžia patogiai integruoti temperatūros matavimus į didesnes SCADA (Supervisory Control and Data Acquisition) ar DCS (Distributed Control System) sistemas. Tokie keitikliai siūlo galimybę programuoti parametrus naudojant kompiuterį, o išėjimo signalas yra galvaniškai izoliuotas, užtikrinant sistemos stabilumą ir saugumą.

Modbus Keitiklių Privalumai Integruojant PT100 Jutiklius

Integruojant PT100 jutiklius su keitikliais, turinčiais Modbus sąsają, atsiranda reikšmingų privalumų:

1. Centralizuotas Duomenų Valdymas: Modbus leidžia visus temperatūros duomenis rinkti vienoje vietoje, palengvinant stebėjimą ir analizę. Tai ypač svarbu didelėse gamyklose ar sistemose, kur yra daug temperatūros matavimo taškų.
2. Nuotolinis Valdymas ir Konfigūracija: Su Modbus protokolu galima ne tik skaityti temperatūros duomenis, bet ir konfigūruoti paties keitiklio parametrus, tokius kaip matavimo diapazonas, kalibravimo koeficientai ar aliarmų ribos, net ir neprisilietus prie prietaiso.
3. Sistemos Lanksutumas: Modbus yra atviras standartas, todėl leidžia lengvai integruoti skirtingų gamintojų įrenginius į vieną sistemą.
4. Patikimas Duomenų Perdavimas: Modbus RTU ir Modbus TCP/IP yra žinomi dėl savo patikimumo, net ir triukšmingose pramoninėse aplinkose.
5. Mažesnės Instaliacijos Kaina: Lyginant su tradiciniais analoginiais ryšiais, Modbus (ypač per RS-485) gali sumažinti laidų skaičių ir instaliacijos sudėtingumą, nes vienu kabeliu galima perduoti duomenis iš daugelio prietaisų.

Specifiniai PT100 Jutiklių Keitiklių Pritaikymai

Pateiktoje informacijoje minimi įvairūs keitikliai, kurie gali būti naudojami su PT100 jutikliais ir siūlo skirtingas komunikacijos galimybes:

• Temperatūros ir oro drėgmės keitiklis P19 su RS-485 išėjimu (Modbus): Šis prietaisas yra skirtas ne tik temperatūros, bet ir oro drėgmės matavimui patalpose. Tai parodo, kad vienas keitiklis gali atlikti kelias funkcijas ir perduoti šiuos duomenis per Modbus. Jis gali būti naudojamas įvairiose kontrolės ir monitoringo sistemose, o jo parametrai programuojami naudojant kompiuterį. Montuojamas ant sienos.
• Temperatūros ir drėgmės matuoklis/keitiklis suspaustam orui T3111P su 4…20mA išėjimu: Nors šis modelis tiesiogiai nenurodo Modbus, jis palaiko PT100/PT1000 jutiklius ir gali būti integruotas į sistemas per 4…20 mA signalą, kuris vėliau gali būti konvertuojamas į skaitmeninį formatą. Jo matavimo diapazonas yra -40…80°C, o darbinė temperatūra tokia pati. Svarbu tai, kad temperatūros jutiklis gali būti atitolintas, kas suteikia lankstumo montavimui.
• Vamzdelio tipo PT100 temperatūros jutiklis: Šis jutiklis, skirtas E3D vamzdelio tipo šildymo blokams, pasižymi maksimalia temperatūra iki 500°C. Jis gali būti naudojamas 3D spausdintuvuose ar kitose panašiose aplikacijose, kur reikalingas tikslus ir greitas temperatūros matavimas. Nors pats jutiklis neturi Modbus sąsajos, jam gali reikėti stiprintuvo plokštės ir atitinkamo keitiklio su Modbus išėjimu, kad būtų galima jį integruoti į skaitmeninę sistemą.

SvarstymaiRenkantis PT100 Keitiklį su Modbus

Renkantis tinkamą PT100 jutiklio keitiklį su Modbus protokolu, svarbu atsižvelgti į keletą veiksnių:

• Temperatūros Matavimo Diapazonas: Pasirinkite keitiklį, kurio matavimo diapazonas atitinka jūsų proceso reikalavimus. PT100 jutikliai paprastai veikia plačiame diapazone, tačiau keitiklio specifikacijos gali jį apriboti.
• Ryšio Protokolas: Įsitikinkite, kad keitiklis palaiko norimą Modbus versiją (RTU, TCP/IP) ir tinkamą fizinę sąsają (RS-485, Ethernet).
• Išėjimo Signalo Tipas: Jei be Modbus jums reikalingas ir analoginis išėjimas (pvz., 4…20 mA), pasirinkite atitinkamą modelį.
• Aplinkos Sąlygos: Atkreipkite dėmesį į keitiklio apsaugos laipsnį (IP klasę), darbinę temperatūrą ir drėgmės toleranciją, ypač jei jis bus montuojamas sudėtingomis sąlygomis. Kai kuriems keitikliams, tokiems kaip Temperatūros keitiklis 5350B, netgi yra numatyta galimybė naudoti sprogiai EX aplinkoje.
• Papildomos Funkcijos: Kai kurie keitikliai siūlo papildomas funkcijas, tokias kaip HART komunikacija, savidiagnostika, programavimas per kompiuterį, kurios gali būti naudingos sistemos priežiūrai ir optimizavimui.
• Jutiklio Tipas: Nors straipsnio tema yra PT100, svarbu paminėti, kad daugelis keitiklių yra universalūs ir gali dirbti su įvairiais jutikliais (PT1000, termoporomis ir kt.), kaip nurodyta informacijoje apie Temperatūros keitiklis 5331A, kuris skirtas termoporinio, įtampos ir varžinio signalo keitimui.

Išvados ir Tolesni Žingsniai

PT100 jutiklio keitikliai su Modbus protokolu yra esminė šiuolaikinių pramoninių automatikos sistemų dalis. Jie suteikia galimybę tiksliai matuoti temperatūrą ir efektyviai perduoti šiuos duomenis centriniams valdymo sistemoms. Nuo paprastų signalų konverterių iki sudėtingų prietaisų su skaitmenine komunikacija ir papildomomis funkcijomis, pasirinkimas yra platus ir priklauso nuo konkretaus pritaikymo poreikių.

Atsižvelgiant į pateiktą informaciją, matome, kad rinkoje yra įvairių sprendimų, pradedant nuo paprastų skaitmeninių termometrų (kaip ST-90 ar DT-34, nors DT-34 naudoja Pt1000 sensorių, o ST-90 K tipo termoporą), iki pažangių keitiklių su Modbus komunikacija, skirtų specifinėms pramonės reikmėms, įskaitant ir sprogiai pavojingas aplinkas. Pasirinkus tinkamą PT100 keitiklį su Modbus, galima žymiai pagerinti procesų stebėseną, kontrolę ir automatizavimą.
