Pramoninės automatizavimo sritis nuolat vystosi, o efektyvaus ryšio automatizavimo sistemose pagrindas yra patikimas „Modbus“ per RS485 protokolas. Šis ryšio protokolas atlaikė laiko išbandymą ir pasirodė esąs labai svarbus sklandžiam nuosekliajam ryšiui tarp įvairių įrenginių. Iš pradžių „Modbus“ protokolą aštuntojo dešimtmečio pabaigoje sukūrė „Modicon“ (dabar „Schneider Electric“). Jis buvo sukurtas užtikrinti nuoseklų duomenų perdavimą automatizavimo sistemose. Kartu su atspariu RS485 standartu pramonės šakos sukūrė patikimą ir efektyvų įrangos ryšio būdą. Šis vadovas skirtas suteikti pramoninio valdymo sektoriaus specialistams išsamų „Modbus“ per RS485 supratimą. Mes išsamiai apžvelgsime jo komponentus, mechaniką ir praktinį pritaikymą, pabrėždami jo ilgalaikį aktualumą šiuolaikinėje automatizuotoje aplinkoje.
Šio vadovo tikslai yra:
- Suprasti RS485 ir Modbus protokolų pagrindus.
- Sužinoti „Modbus“ naudojimo pranašumus, palyginti su RS485, pramoninėje automatizacijoje.
- Įgyti įžvalgų, kaip įveikti dažniausiai pasitaikančius įgyvendinimo iššūkius.
- Palyginti „Modbus“ per RS485 su kitais ryšio protokolais.
- Išnagrinėti praktinį „Modbus“ per RS485 pritaikymą ir ateities perspektyvas.
Kas yra RS485?
RS485 standartas yra gerbiamas nuosekliojo ryšio protokolas, skirtas efektyviai perduoti duomenis dideliais atstumais. Pagrindiniai RS485 principai yra pagrįsti diferenciniu signalizavimu - metodu, kuris žymiai padidina atsparumą trikdžiams. Naudodamas diferencialines poras signalams perduoti, RS485 gali sumažinti trukdžius, dažniausiai sutinkamus pramoninėje aplinkoje. Vienas išskirtinis RS485 standarto bruožas yra jo pusiau dvipusis pobūdis. Pusiau dvipusėje sistemoje duomenys gali būti perduodami abiem kryptimis, bet ne vienu metu. Toks koordinavimas užtikrina aiškumą ir apsaugo nuo duomenų kolizijų, o tai ypač svarbu sudėtingose sistemose. RS485 yra tolimojo ryšio sinonimas. Jis gali palaikyti patikimą duomenų perdavimą iki 1214 metrų atstumu, todėl yra neįkainojamas didelio masto taikymuose, kur kiti ryšio standartai neveikia.
RS485 standartas:
- Patikimo tolimojo ryšio protokolas: Nuoseklusis ryšys.
- Diferencialinė signalizacija: Patobulina triukšmo atsparumą, itin svarbus pramoninėje aplinkoje.
- Pusiau dvipusis: Leidžia dvikryptį duomenų perdavimą, bet ne tuo pačiu metu.
- Triukšmo atsparumas: Sumažina trukdžius, užtikrinantis duomenų vientisumą.
- Tolimųjų reisų komunikacija: Efektyvus duomenų perdavimas dideliais atstumais.
Iš esmės RS485 standartas yra patikimas sprendimas tolimojo ryšio poreikiams, pasižymintis puikiu atsparumu trikdžiams ir užtikrinantis patikimą aptarnavimą sudėtingoje pramoninėje aplinkoje.
Kas yra Modbus protokolas?
„Modbus“ protokolas yra plačiai naudojamas ryšio protokolas, skirtas pramoniniams įrenginiams. Šį protokolą 1979 m. sukūrė „Modicon“. Jis leidžia įvairiems elektroniniams įrenginiams efektyviai bendrauti tinkle, nepriklausomai nuo gamintojų skirtumų. Svarbiausias „Modbus“ protokolo bruožas yra jo pagrindinio-pavaldžiojo įrenginio architektūra. Šioje konfigūracijoje pagrindinis įrenginys valdo tinklą, siųsdamas komandas vienam ar keliems pavaldžiams įrenginiams ir gaudamas duomenis iš jų. Kiekvienas pavaldinis įrenginys gali reaguoti tik į pagrindinio įrenginio komandas, taip užtikrinant sklandų duomenų mainus ir tikslų koordinavimą. „Modbus“ protokolas palaiko du pagrindinius variantus: „Modbus RTU“ ir „Modbus ASCII“. „Modbus RTU“ koduoja duomenis dvejetaine forma, o tai pagerina duomenų perdavimo greitį ir sumažina vėlavimą. Priešingai, „Modbus ASCII“ duomenų kodavimui naudoja paprastą tekstą, todėl jį lengviau skaityti ir derinti, bet jis paprastai yra lėtesnis nei „Modbus RTU“. Šis universalus ryšio protokolas yra plačiai pripažintas įvairiose pramoninėse valdymo sistemose. Dėl paprastumo diegimo ir priežiūros bei galimybės integruoti su keliais įrenginiais jis tapo standartiniu ryšio metodu įvairiose pramonės šakose - nuo gamybos iki energijos valdymo.
Pagrindinės Modbus savybės:
- Paprastumas: Protokolas yra gana paprastas ir lengvai suprantamas. Tai padeda greitai įdiegti ir prižiūrėti komunikacijos sistemą. Taip pat šis protokolas nemokamas.
- Master-Slave architektūra: Modbus naudoja kliento-stoties (master-slave) architektūrą, kur vienas įrenginys veikia kaip "master" ir valdo sistemą su "slave" įrenginiais.
- Duomenų perdavimas: Modbus gali naudoti tiek serialinius (pvz., RS-232, RS-485) tiek Ethernet tinklus (pvz., TCP/IP) duomenų perdavimui.
- Duomenų formatas: Duomenų siuntimas ir priėmimas Modbus protokolu vyksta pagal duomenų formatą, kuriame yra įrenginio adresas, funkcijos kodas, duomenų adresas ir patys duomenys.
- Skaičiaus formatas: Modbus palaiko tiek binarinį, tiek ankstesnių formatų (pvz., BCD) skaičiavimą.
- Funkcijos: Protokolas palaiko įvairias funkcijas, tokius kaip skaitymas (pvz., skaitymas iš įrenginio), rašymas (pvz., rašymas į įrenginį), duomenų tipų interpretacija ir pan.
Modbus protokolas yra plačiai naudojamas pramonės automatizavimo srityje, ir jis yra palaikomas daugelyje pramonės įrenginių, įskaitant įvairius jutiklius, valdymo sistemas, jutiklių keitiklių ir kt. Taip pat yra įvairių Modbus bibliotekų ir įrankių, kurie palengvina jo įgyvendinimą įvairiose programavimo platformose.
Kas yra Modbus RS-485?
Sujungus „Modbus“ protokolą su RS485 fiziniu sluoksniu, sukuriama efektyvi ryšio architektūra, vadinama „Modbus RS-485“. Ši integracija plačiai naudojama pramoninėse valdymo sistemose, išnaudojant abiejų technologijų privalumus, siekiant pagerinti duomenų perdavimą ir sistemos patikimumą. RS485 privalumas slypi daugiašalyje tinklo topologijoje, leidžiančioje keliems įrenginiams prisijungti prie tos pačios magistralės. Ši konfigūracija idealiai tinka „Modbus“ protokolui, nes leidžia lengvai bendrauti tarp daugybės įrenginių be sudėtingos pagrindinio-pavaldžio konfigūracijos. Palaikydama iki 32 mazgų viename tinklo segmente, „Modbus RS-485“ optimizuoja pramoninių valdymo sistemų efektyvumą ir mastelio keitimą.
Vienas iš išskirtinių „Modbus“ per RS485 savybių yra patikimi klaidų aptikimo mechanizmai. Protokolas užtikrina duomenų vientisumą, naudodamas įvairias strategijas, tokias kaip lyginumo patikrinimai ir ciklinio perteklinio patikrinimo (CRC) metodai. Šie klaidų aptikimo metodai yra gyvybiškai svarbūs norint palaikyti patikimą ryšį aplinkoje, kurioje yra elektrinio triukšmo ir kitų trukdžių. Kitas svarbus „Modbus RS-485“ aspektas yra magistralės užbaigimas. Tinkamas užbaigimas užtikrina signalo vientisumą, nes apsaugo nuo signalo atspindžių, galinčių iškraipyti duomenų perdavimą. Paprastai RS485 magistralės galuose dedami užbaigimo rezistoriai, kad atitiktų kabelio varžą, taip pagerinant bendrą „Modbus“ tinklo našumą.
Apibendrinant, „Modbus RS-485“ sujungia patikimą „Modbus“ protokolą su universaliu RS485 fiziniu sluoksniu, sukurdamas patikimą ir efektyvų ryšio sprendimą pramoninio valdymo programoms. Palaikymas daugiakanalioms konfigūracijoms, išsamūs klaidų aptikimo mechanizmai ir būtinas magistralės užbaigimas pabrėžia jo svarbą gerinant sistemos našumą ir vientisumą.
„Modbus“ per RS485 mechanika
Ryšys tarp „Modbus“ pagrindinio ir „Modbus“ pavaldinių įrenginių RS485 tinkle apima išsamų protokolą, siekiant užtikrinti efektyvų duomenų mainus. Šio ryšio pagrindas yra duomenų rėmelis, kuris perduoda struktūrizuotus duomenis iš pagrindinio įrenginio į pavaldinį ir atvirkščiai. Tipinį duomenų rėmelį „Modbus“ tinkle sudaro keli pagrindiniai komponentai: įrenginio adresas, funkcijos kodas, duomenys ir CRC patikrinimas. Įrenginio adresas identifikuoja numatytą gavėją, o funkcijos kodas nurodo veiksmą, kurio reikia imtis. Duomenys apima tam veiksmui reikalingą informaciją, o CRC (ciklinis perteklinio pertekliaus patikrinimas) užtikrina duomenų vientisumą aptikdamas klaidas perdavimo metu. CRC patikra yra labai svarbi klaidų aptikimui. Ši dviejų baitų reikšmė, pridedama prie duomenų kadro pabaigos, leidžia įrenginiams patikrinti gautų duomenų tikslumą, taip padidinant ryšio patikimumą.
„Modbus RS485“ įdiegimo techninės įrangos reikalavimai apima nuoseklųjį prievadą kiekvienam įrenginiui ir atitinkamus kabelius tinklui prijungti. Šį ryšį valdo abiejų įrenginių protokolų rinkinys, užtikrinantis, kad duomenų rėmeliai būtų teisingai suformuoti, siunčiami ir priimami.
- Įrenginio adresas: Nustato taikinį Modbus pavaldinys arba Modbus pagrindinis.
- Funkcijos kodas: Nurodo operaciją, kurią reikia atlikti (pvz., skaityti, rašyti).
- Duomenys: Apima veikimo parametrus arba rezultatus.
- CRC patikrinimas: Užtikrina duomenų vientisumą aptikdamas perdavimo klaidas.
Norint efektyviai įdiegti „Modbus“ per RS485, reikia aiškiai suprasti šiuos komponentus ir jų vaidmenį protokolų rinkinyje. Aparatinės ir programinės įrangos sinchronizavimas užtikrina sklandų ryšį, todėl „Modbus“ per RS485 yra patikimas sprendimas pramoninėms reikmėms.
Kodėl verta rinktis „Modbus“, o ne RS485?
Svarstant patikimus ryšio protokolus pramoninėms reikmėms, būtina suprasti „Modbus“ naudojimo, o ne RS485, pranašumus. Ši sistema yra plačiai pripažintas ryšio standartas, vertinamas dėl savo patikimumo ir našumo išlaikant signalo vientisumą sudėtingoje aplinkoje. Pramoninio daiktų interneto aplinka reikalauja protokolų, kurie gali apdoroti daugybę įrenginių ir teikti tikslius, nepertraukiamus duomenis. „Modbus“ per RS485 išsiskiria tuo, kad naudoja pagrindinio-pavaldžio topologiją, kuri supaprastina tinklo konfigūraciją ir valdymą. Ši topologija užtikrina sklandų ryšį, sumažina duomenų susidūrimų riziką ir išlaiko sklandų keitimąsi informacija tarp įrenginių.
Lyginant su RS232, RS485 turi keletą privalumų. Skirtingai nuo RS232, RS485 palaiko ilgesnius kabelius ir didesnę duomenų perdavimo spartą - tai itin svarbios savybės plačioms pramoninėms sistemoms. Be to, RS485 leidžia keliems įrenginiams sujungti toje pačioje magistralėje, todėl idealiai tinka sudėtingesniems tinklams. Kitas diskusijų objektas - signalo vientisumas. „Modbus“ per RS485 pasižymi dideliu duomenų tikslumu ir patikimumu net ir aplinkoje, kurioje yra dideli elektromagnetiniai trukdžiai (EMI). Šis patikimumas yra labai svarbus pramoninėms reikmėms, kur net ir trumpalaikis duomenų vientisumo praradimas gali sukelti didelių prastovų ir finansinių nuostolių. „Modbus“ per RS485 naudingumas neapsiriboja vien šiais techniniais privalumais. Dėl paprasto diegimo ir minimalios mokymosi kreivės šis sprendimas yra daugelio inžinierių ir technikų pageidaujamas. Siūlydamas stabilų, efektyvų ir paprastą sprendimą, „Modbus“ per RS485 ir toliau išlieka gyvybiškai svarbiu ryšio standartu besivystančioje pramoninio daiktų interneto aplinkoje.
Naujos tendencijos ir ateities perspektyvos
„Modbus“ diegimas per RS485 gali būti sudėtingas procesas, dažnai susijęs su daugybe iššūkių. Tarp jų magistralės arbitražas ir tikslus įrenginių adresavimas yra labai svarbūs elementai, susiję su sėkmingu duomenų mainais. Efektyvus magistralės arbitražas apima duomenų signalų prioritetų valdymą ir kontrolę bendroje terpėje. Tam reikalinga kruopšti konfigūracija, siekiant pašalinti konfliktus ir užtikrinti, kad kiekvienas įrenginys galėtų bendrauti be trukdžių. Teisingas įrenginio adresavimas yra labai svarbus norint nukreipti pranešimus į tinkamą aparatinę įrangą, taip supaprastinant ryšio procesą ir didinant patikimumą.
Vienas iš svarbių rūpesčių yra ryšio atstumo padidinimas, išlaikant patikimą duomenų perdavimą. Tai galima išspręsti naudojant kartotuvus ir užtikrinant aukštos kokybės kabelių bei jungčių naudojimą. Be to, kruopštus tinklo topologijos planavimas gali dar labiau optimizuoti ryšio atstumą ir sumažinti galimą signalo pablogėjimą. Norint užtikrinti patikimą duomenų mainus, reikia griežtų klaidų tikrinimo ir taisymo priemonių. Naudojant lyginumo bitus, ciklinius perteklinius patikrinimus (CRC) ir kitus klaidų tikrinimo metodus, galima žymiai padidinti duomenų vientisumą ir našumą. Kalbant apie trikčių šalinimą, gali kilti keletas dažnų problemų, tokių kaip signalo atspindys, triukšmo trukdžiai ir sinchronizavimo problemos. Tinkamų užbaigimo rezistorių įdiegimas abiejuose RS485 magistralės galuose gali padėti sumažinti signalo atspindį. Ekranuoti kabeliai ir tinkami įžeminimo būdai gali sumažinti triukšmo trukdžius. Norint išspręsti sinchronizavimo problemas, užtikrinkite, kad visi tinklo įrenginiai laikytųsi tos pačios duomenų perdavimo spartos ir konfigūracijos nustatymų.
- Autobusų arbitražas: Įgyvendinti prioritetų schemas ir konfliktų sprendimo mechanizmus.
- Įrenginio adresavimas: Priskirkite kiekvienam įrenginiui unikalius adresus; užtikrinkite teisingą konfigūraciją.
- Ryšio atstumas: Naudokite kartotuvus, aukštos kokybės kabelius ir efektyvų tinklo topologijos planavimą.
- Duomenų mainai: Įtraukite klaidų tikrinimo metodus, tokius kaip pariteto bitai ir CRC.
- Trikčių šalinimas: Naudokite galines rezistorius, ekranuotus kabelius ir nuoseklius įrenginio nustatymus.
„Modbus“ RS485 kontekste: palyginimai
Pramoninių ryšių srityje labai svarbu suprasti įvairių protokolų skirtingas galimybes ir apribojimus. Čia lyginame „Modbus RS485“ su kitais įprastais ryšio metodais, tokiais kaip „Modbus TCP“, „CAN Bus“ ir „Profibus“, apžvelgdami protokolo lankstumą, aparatinės įrangos kainą ir įrenginių suderinamumą.
A. „Modbus“ per RS485, palyginti su „Modbus TCP“„Modbus TCP“ - eterneto pagrindu sukurtas protokolas, suteikiantis didelių pranašumų tinklo greičio ir lengvo integravimo su šiuolaikinėmis IT sistemomis srityje. Nors „Modbus RS485“ puikiai veikia triukšmingoje aplinkoje dėl patikimo diferencinio signalizavimo, „Modbus TCP“ gali pareikalauti didesnės aparatinės įrangos kainos dėl būtinybės sukurti tinklo infrastruktūrą, kitaip nei santykinai paprastesni RS485 aparatinės įrangos reikalavimai. Vis dėlto „Modbus TCP“ pasižymi protokolo lankstumu, leidžiančiu sklandžiai integruotis su įvairiais tinklo įrenginiais.
B. „Modbus“ per RS485, palyginti su CAN magistraleLyginant „Modbus RS485“ ir CAN magistrales, išryškėja intriguojantys skirtumai. CAN magistralė dažnai naudojama automobilių ir automatikos srityse dėl savo realaus laiko galimybių. Priešingai, „Modbus RS485“ yra pagrindinė lauko magistralių sistemų dalis tokiose pramonės šakose kaip gamyba. Kalbant apie įrenginių suderinamumą, CAN magistralė siūlo vietinę valdymo įrenginių paramą, o „Modbus RS485“ palaiko platų suderinamumą su daugybe pramoninių protokolų. Atsižvelgiant į aparatinės įrangos kainą, CAN magistralė paprastai yra brangesnė dėl sudėtingesnių reikalavimų.
C. „Modbus“ per RS485, palyginti su „Profibus“ ir kitais protokolais„Profibus“, pirmaujanti lauko magistralių sistema, lenkia „Modbus RS485“ greičiu ir duomenų apdorojimo galimybėmis. Tačiau „Profibus“ dažnai reikalinga specializuota įranga, todėl padidėja bendros sąrankos išlaidos. „Modbus RS485“, paprastumo ir patikimumo sinonimas, išlieka ekonomišku sprendimu. Nors duomenų perdavimo sparta yra mažesnė, negalima pamiršti jos universalumo ir plataus pritaikymo įvairiuose pramoniniuose protokoluose. Įrenginių suderinamumas su „Modbus RS485“ išlieka platus, užtikrinant integraciją su daugybe senesnių ir modernių sistemų.
D. Geriausio protokolo pasirinkimas konkrečioms programomsTinkamo ryšio protokolo pasirinkimas priklauso nuo konkrečių taikymo poreikių. Lemiamą vaidmenį atlieka tokie veiksniai kaip protokolo lankstumas, aparatinės įrangos kaina, įrenginių suderinamumas ir konkretūs pramoninių protokolų reikalavimai. Taikomoms programoms, kurioms reikalingas didelis greitis ir integracija su IT tinklais, pageidautinas „Modbus TCP“. Priešingai, sąnaudoms jautrioms sąrankoms, kurioms reikalingas patikimumas, „Modbus RS485“ išlieka neprilygstamas. Kiekvieno protokolo stipriųjų ir silpnųjų pusių supratimas yra labai svarbus norint pasirinkti geriausią variantą bet kuriai konkrečiai taikymo sričiai.
Praktinis pritaikymas ir pavyzdžiai
Dėl savo patikimumo ir efektyvumo „Modbus“ protokolas per RS485 tapo nepakeičiamu protokolu įvairiuose pramoniniuose tinkluose. Vienas iliustruojantis pavyzdys yra duomenų stebėjimo sritis, kur tokios įmonės kaip „Siemens“ naudoja šį protokolą, kad užtikrintų sklandų ryšį tarp savo jutiklių ir centrinių valdymo sistemų sudėtingose gamybos aplinkose. Palengvindamas greitą keitimąsi duomenimis, jis palaiko nuolatinį procesų stebėjimą ir leidžia greitai reaguoti į bet kokius nukrypimus.
Pramoninis IoT modulis TCW242, skirtas nuotoliniam pramoninių įrenginių, gamybos linijų, atsinaujinančios energijos sistemų, šiltnamių ir vandens stočių stebėjimui ir valdymui realiu laiku, yra puikus pavyzdys. Jis palaiko konfigūraciją ir valdymą per internetinę naršyklę su slaptažodžio apsauga, turi 4 skaitmeninius įėjimus, 4 analoginius įėjimus ir 4 relės su normaliai atvirais / uždarais kontaktais. Svarbiausia, kad jis turi RS-485 sąsają MODBUS RTU jutikliams, leidžiančią stebėti iki 24 jutiklių (24 registrai) ir iki 24 kanalų.

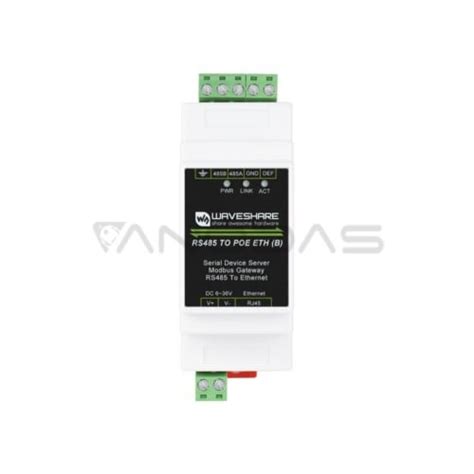

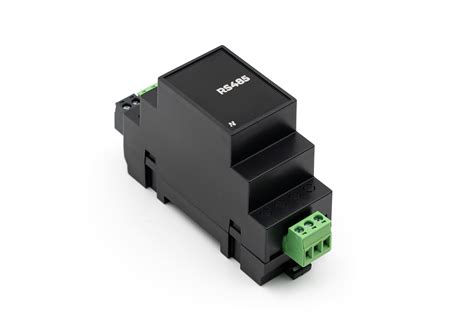

Waveshare prekės ženklo modulis, valdomas per RS485 sąsają naudojant standartinį Modbus RTU protokolą, yra dar vienas pavyzdys. Šis modulis turi kelių lygių apsaugos sistemas, tokias kaip maitinimo izoliacija, magnetinė izoliacija, apsauga nuo viršįtampių ir viršįtampių, kurios garantuoja ilgalaikį veikimą atšiauriomis pramoninėmis sąlygomis. Jo 8 kanalų relės, kurių didžiausia galia iki 10 A, esant 250 V AC / 30 V DC, tinka valdyti įvairius įrenginius, įskaitant buitinius prietaisus, apšvietimą ar variklius. Tokie moduliai, kaip 8 kanalų binarinių įėjimų keitiklis SM5 su RS-485/232 sąsaja arba 8 binarinių išėjimų keitiklis SM4 su RS-485/232 sąsaja, padeda integruoti įvairius įrenginius į Modbus tinklą.
PD9-Modbus RS485 į Ethernet keitiklis leidžia dvipusį „transparent“ perdavimą tarp RS485 ir Ethernet, užtikrinant mažą energijos suvartojimą, greitą veikimą ir didelį stabilumą. Šie keitikliai, tokie kaip PD8, skirti duomenų perdavimui iš prietaisų su RS-485 prievadu į Ethernet tinklą, palaikant tiek virtualų lygiagretų prievadą, tiek UDP protokolą.
LoRa-Log-Meter - tai belaidė duomenų registravimo sistema, paremta LoRaWAN ryšio technologija, skirta rinkti duomenis iš LoRaWAN įrenginių, tokių kaip jutikliai, sąsajos ir skaitikliai. Surinkti duomenys apdorojami ir saugomi imtuve, o jų peržiūra vykdoma per interneto naršyklę. Ši sistema yra suderinama su įvairiais analoginiais, temperatūros, impulsų ir kitais jutikliais, palaikant individualius aliarmų pranešimus ir saugų el. pašto perdavimą su TLS palaikymu.
Senteros gaminių sąraše rasite daug prietaisų, skirtų geresniam, paprastesniam Modbus tinklo pajungimui ir panaudojimui. Jų siūlomi konfigūravimo įrankiai, tokie kaip 3SM Center programinė įranga (3S Modbus) ir Sensistant Modbus konfigūravimo įrankis, palengvina gaminių konfigūravimą ir stebėjimą. Taip pat yra siūlomi stebėjimo ir signalizacijos konverteriai, kurie įvykus gedimui įjungia garsinę signalizaciją ir perduoda informaciją per Modbus RTU.
Tinklo gaminiai, tokie kaip Modbus RTU maitinimo šaltiniai (repiteriai) ir skirstytuvai, supaprastina kelių Sentera gaminių sujungimą, paskirstydami Modbus RTU ryšį ir 24 VDC maitinimą. Internetiniai moduliai (gateway) suteikia galimybę valdymo sprendimus prijungti prie interneto, suteikiant papildomas funkcijas, tokias kaip duomenų registravimas, perspėjimo pranešimai ir nuotolinis parametrų keitimas. Senteros gaminiai turi dviejų rūšių pajungimo galimybę: per A ir B gnybtus arba per RJ45 arba RS485 jungtis, kur perduodama Modbus informacija ir maitinimo įtampa.
Trumpai tariant, Modbus protokolas suteikia daug privalumų moderniose vėdinimo sistemose, įskaitant efektyvų valdymą, lankstumą, energijos taupymą ir sistemos efektyvumo didinimą.
