Optinio Kabelio Signalų Perdavimas: Išsamus Vadovas

Optiniai kabeliai, dar žinomi kaip šviesolaidiniai kabeliai, yra šiuolaikinės ryšių infrastruktūros kertinis akmuo. Jie veikia panašiai kaip elektriniai kabeliai, tačiau vietoj elektros srovės naudoja vieną ar daugiau optinių skaidulų šviesai perduoti. Šios šviesos nešėjas yra infraraudonoji šviesa, o supratimas apie jos veikimo principus yra itin svarbus efektyviam tinklo projektavimui ir optimaliam veikimui, ypač verslo kontekste.

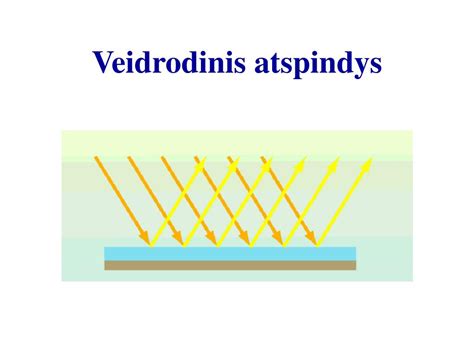

Optinio Pluošto Veikimo Principas: Visiškas Šviesos Atspindys

Optinio pluošto perdavimas grindžiamas visiško šviesos atspindžio mechanizmu. Šviesa toje pačioje terpėje perduodama tiesia linija, tačiau kai ji pereina iš vienos terpės į kitą, kurios lūžio rodikliai skiriasi, gali įvykti visiško atspindžio reiškinys. Jei šviesos lūžis yra netinkamas, tai neišvengiamai sukels signalo praradimą. Todėl efektyviam signalo perdavimui būtina užtikrinti, kad šviesa atsispindėtų nuo vidinės skaidulos sienelės, o ne lūžtų.

Išsami Optinių Kabelių Klasifikacija

Optiniai kabeliai gali būti klasifikuojami pagal daugybę veiksnių, įskaitant taikymo aplinką, struktūrą, statybos būdą ir pluošto šerdžių skaičių. Toks detalus skirstymas leidžia pasirinkti tinkamiausią kabelį konkrečiai paskirčiai.

Klasifikacija Pagal Taikymo Aplinką

• Lauko kabeliai: Šie kabeliai yra sukurti atlaikyti atšiaurias aplinkos sąlygas. Jie yra šarvuoti arba aptraukti tvirtu išoriniu apvalkalu, užtikrinančiu ilgaamžiškumą ir atsparumą fiziniams pažeidimams. Jie gali atlaikyti temperatūros svyravimus, drėgmę ir UV spinduliuotę.
• Vidiniai kabeliai: Skirti patalpų aplinkai, pavyzdžiui, biurų pastatams, duomenų centrams ir gyvenamiesiems rajonams. Šie kabeliai yra lankstūs ir lengviau vedžiojami už kampų. Dažnai jie turi antipirenines savybes, atitinkančias priešgaisrinės saugos standartus.
• Nuleidimo kabeliai (Drop cables): Specialiai sukurti "paskutinės mylios" ryšiui, jungiant telekomunikacijų tinklą prie individualių namų ar pastatų. Dažniausiai naudojami "pluošto į namus" (FTTH) instaliacijose.

Skirtingoms reikmėms naudojamos skirtingos kabelių konstrukcijos:

• Drugelio kabelis (Butterfly cable): Apima optinį skaidulą G657.A1/A2, sutvirtinančias dalis ir mažai dūmų išskiriantį, behalogeninį apvalkalą (LSZH).
• Apvalus įvadinis kabelis (Round drop cable): Jį sudaro optinis pluoštas G657 B3 arba A1/A2, aramidinis sutvirtinimas ir apvalkalas iš LSZH arba TPU.
• B3 kabelis: Naudoja TPU (termoplastinį poliuretaną) medžiagą, pasižyminčią atsparumu hidrolizei, trinčiai, cheminėms medžiagoms ir geromis lenkimo charakteristikomis.

Klasifikacija Pagal Struktūrą

Pagal struktūrą optinius kabelius galima suskirstyti į tris pagrindinius tipus:

• Centrinio vamzdžio tipas: Optiniai pluoštai yra laisvai išdėstyti centrinėje vamzdelio formos konstrukcijoje.
• Sluoksnio susuktas tipas: Pluoštai ar vamzdeliai yra susukti sluoksniais aplink centrinį elementą.
• Rėmo griovelio tipas: Optiniai pluoštai yra išdėstyti specialiuose griovelio formos elementuose.

Pagrindiniai konstrukciniai komponentai yra:

• Pluošto šerdis: Tai šviesą praleidžianti pluošto dalis, kuri gali būti vienmodė (SM) arba daugiamodė (MM). Vienmodžio pluošto šerdies skersmuo paprastai yra 9-10 µm, o daugiamodžio - 50 arba 62.5 µm.
• Apkala (Cladding): Šis sluoksnis turi mažesnį lūžio rodiklį nei šerdis, kad būtų užtikrintas visiškas atspindys. Jo skersmuo paprastai yra 125 µm.
• Dangos sluoksnis (Coating): Apsaugo pluošto šerdį ir apkalą, didina mechaninį stiprumą. Paprastai jis susideda iš dviejų sluoksnių: minkštos vidinės dangos ir kietesnio išorinio sluoksnio. Bendras skersmuo paprastai yra 245 µm.

Klasifikacija Pagal Statybos Metodą

• Oro kabeliai: Tai apima savilaikius kabelius (pvz., 8 formos kabelis, ADSS, OPGW) ir nesavelaikius kabelius (pvz., GYTS ir GYTA53).
• Požeminiai kabeliai: Skirstomi į dujotiekio ir tiesioginio laidojimo kabelius. Vamzdynų kabeliai (pvz., GYTA) pasižymi atsparumu drėgmei, o tiesioginio laidojimo kabeliai (pvz., GYTA53) turi plieninį apvalkalą ir yra tiesiogiai laidojami žemėje.
• Povandeniniai kabeliai: Specialūs kabeliai, skirti naudoti po vandeniu, naudojami telekomunikacijų signalams perduoti per vandenynus ir jūras.

Optinio Pluošto Tipai

Optinės skaidulos gali būti vienmodės (SM) arba daugiamodės (MM).

• SM G652D: Dažniausiai naudojamas vidaus viengyslių/dvigyslių ir lauko magistralinių linijų statybai.
• G657 serija: Išsiskiria skirtingomis lenkimo savybėmis. G657.A1 ir G657.A2 dažniausiai naudojami drugeliniams ir odiniams kabeliams.
• MM OM1~5: Daugiausia naudojami vidaus kabeliams. Spalvos standartas taikomas apvalkalo spalvai.

Šviesolaidinio Kabelio Antgaliai ir Savybės

Įvairūs komponentai ir savybės lemia optinio kabelio veikimą ir ilgaamžiškumą.

Sutvirtinimo Detalės

Armatūros detalėms dažniausiai naudojamas metalas (plieninė viela, plieno sruogos) arba nemetalinės medžiagos (FRP - stiklo pluošto armatūra, aramidiniai verpalai, stiklo verpalai). Armatūros pasirinkimas priklauso nuo atsparumo korozijai poreikio, sukibimo reikalavimų (kad būtų išvengta slydimo) ir išlaidų.

Įtampa ir Įtempis

Įtampa skirstoma į pluošto įtempimą ir kabelio įtempimą. Bandymams taikomi specifiniai nacionaliniai ir vidaus standartai, pvz., GB/T. Įtampa stipri, o įtempis nedidelis (sunku ištempti ilgį), kuris yra mažesnis už optinio pluošto deformaciją, todėl jis atlieka optinio pluošto apsaugos vaidmenį.

Antipireno Savybės

Aukštos kokybės ugniai atsparios medžiagos, pavyzdžiui, aramidiniai verpalai, savaime gessta ir sudegę virsta dulkėmis. Nebrangios, nedegios medžiagos, pavyzdžiui, poliesterio verpalai, degdamos susitrauks ir toliau degs.

Lenkimo Charakteristikos ir Atsparumas Tempimui

Skaiduliniai optiniai kabeliai labiau linkę lūžti dėl prastų lenkimo savybių, o ne dėl mažo atsparumo tempimui. Svarbu su šiais kabeliais elgtis atsargiai, kad jų nepažeistumėte, ypač kai jie yra sulenkti montuojant ar naudojant.

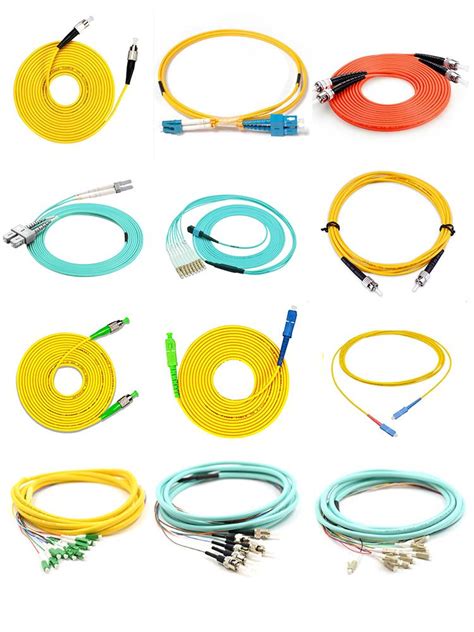

Viengyslių ir Dvigyslių Šviesolaidinių Kabelių Naudojimas

Patalpose dažniausiai naudojami vertikaliai instaliuojami viengysliai šviesolaidiniai kabeliai, nes vertikaliam laidui reikia didesnės stūmimo jėgos. Viengysliai ir dvigysliai šviesolaidiniai kabeliai, kurių skersmuo 0.9 mm, 2.0 mm, 3.0 mm, dažnai naudojami patalpų pataisymo kabeliams (patch cords).

Bendras Reikalavimas ir Susiliejimo Procesas

Vidiniai optiniai kabeliai paprastai reikalauja jungčių. Tvirtas dangos sluoksnio skersmuo dažnai yra 0.9 mm. Lauko optiniai kabeliai paprastai yra sujungiami (splicing), kuriam taip pat reikia nuimti dangos sluoksnį. Pluošto dėžutė suteikia vietą suvirinimui, žinomą kaip sintezės diskas (fusion splice).

Optinių Skaidulų Spalvų Kodavimas

Optinės skaidulos paprastai koduojamos spalvomis, kad būtų lengviau identifikuoti, ypač kelių branduolių konfigūracijose. Spalvoti pluoštai paprastai išdėstyti pagal spektrą, su tam tikrais variantais tam tikruose regionuose, pavyzdžiui, Brazilijoje. Dažymas ne tik apsaugo optinę skaidulą, bet ir padeda ją atpažinti, palengvinant prijungimo konstrukciją.

Optinio Pluošto Kabelio Naudojimo Pranašumai

Šviesolaidinių kabelių naudojimas suteikia daugybę privalumų, dėl kurių jie yra nepakeičiami šiuolaikinėse ryšių sistemose:

• Plati dažnių juosta, didelis komunikacijos pajėgumas: Optiniai kabeliai gali perduoti didžiulius duomenų kiekius, palaikydami didelės spartos internetą ir kitas pralaidumo reikalaujančias programas.
• Jokių perjungimo trukdžių: Kadangi signalas perduodamas šviesa, o ne elektra, optiniai kabeliai yra atsparūs elektromagnetiniams trukdžiams (EMI), kurie gali paveikti tradicinius varinius kabelius. Tai užtikrina švaresnį ir stabilesnį signalą.
• Maži nuostoliai, ilgas perdavimo atstumas: Optiniai kabeliai pasižymi itin mažu signalo slopinimu, leidžiančiu perduoti duomenis dideliais atstumais be poreikio dažnai kartoti signalą. Tai ypač svarbu magistraliniams tinklams ir tarpžemyniniams ryšiams.
• Mažas dydis, lengvas svoris: Palyginti su variniais kabeliais, optiniai kabeliai yra žymiai plonesni ir lengvesni, todėl juos lengviau montuoti ir jie užima mažiau vietos instaliacijose.

Kovos Su Graužikais Priemonės

Nors šviesolaidiniai kabeliai teikia didelę naudą, jie yra pažeidžiami fizinės žalos, įskaitant graužikų įkandimus. Per ilgą laiką buvo naudojami įvairūs metodai, siekiant išvengti tokio pobūdžio žalos, kiekvienas su savo privalumais ir trūkumais.

• Cheminiai repelentai: Vienas iš pirmųjų metodų buvo cheminių medžiagų maišymas į kabelių medžiagas. Šios cheminės medžiagos buvo lakios ir skirtos graužikams atgrasyti savo kvapu ar skoniu. Tačiau šis metodas nebuvo nekenksmingas aplinkai ir dažniausiai buvo palaipsniui atsisakytas dėl galimo pavojaus sveikatai ir aplinkai.
• Stiklo verpalai ir stiklo diržas: Kitas būdas kovoti su graužikais yra stiklo siūlų arba stiklo juostų naudojimas kabelio konstrukcijoje. Kai graužikas bando įkąsti per šiuos kabelius, stiklo komponentai gali susipainioti graužiko burnoje, tarnaujantis kaip atgrasantis elementas. Tačiau šis metodas suteikia tik simbolinę graužikų apsaugą ir gali būti nevisiškai veiksmingas nuo nuolatinių graužikų atakų.
• Kietos apvalkalo medžiagos: Veiksmingiausias ir dažniausiai naudojamas kovos su graužikais metodas šiandien yra kabelio apvalkalo konstrukcija iš kietų medžiagų, tokių kaip plienas ar nailonas. Į šias medžiagas graužikai prasiskverbia daug sunkiau, užtikrindami aukšto lygio apsaugą nuo graužikų įkandimų. Šis metodas šiuo metu plačiai taikomas dėl savo veiksmingumo ir minimalaus poveikio aplinkai.

Vidinių Optinių Kabelių Montavimo Procesas

Vidinių optinių kabelių diegimo procesas paprastai apima šiuos veiksmus:

1. Šerdies persipynimas: Atsargiai išnarpliojama kabelio šerdis, kad būtų galima pasiruošti tolesniems veiksmams.
2. Dangos sluoksnio lupimas: Apsauginis dangos sluoksnis nuimamas, kad būtų atskleisti optiniai pluoštai.
3. Valymas alkoholiu: Atsargiai nuvalomi atviri pluoštai alkoholiu, kad pašalintumėte visas šiukšles ar likučius.
4. Šerdies persipynimas iš naujo: Šerdis vėl supynama, paruošta prijungimui. Stabilaus dydžio ir aukščiausios kokybės išlaikymas užtikrina sklandų veikimą jungiant ir padeda išvengti problemų, kylančių dėl netinkamų dydžių.

Šviesolaidinių Kabelių Gamyba ir Žymėjimas

Šviesolaidinių kabelių gamyba apima įvairius žymėjimo ir medžiagų pasirinkimo aspektus, kurie lemia jų paskirtį ir veikimo charakteristikas.

Kabelio Modelio Indikatoriai

• GY: Lauko kabeliai.
• GJ: Vidiniai arba biuro kabeliai.
• JG: Vidiniai ir lauko kabeliai (įvadiniai kabeliai). Jie gali būti toliau skirstomi į drugelinius kabelius, apskritus kabelius ir 8 formos kabelius (dviguba apskrita konstrukcija, kurios viršutinis sluoksnis naudojamas tempimui, paprastai sutvirtintas plieninėmis sruogomis).

Medžiagų Indikatoriai

• Centro sutvirtinimas: Jei dedamas centre, metalas paprastai nepažymimas, o nemetalinė medžiaga pridės "F".
• Neperšlampama medžiaga: Sausos rūšys paprastai neįtraukiamos. Nurodomi vandens blokavimo siūlai, vandens blokavimo diržas (suvyniotas) ir vandens blokavimo milteliai. "T" reiškia aliejinės pastos užpildymą, padalintą į pluošto pastą (tiesiogiai liečiasi su optiniu pluoštu, reikalauja aukštesnės kokybės, brangesnis) ir kabelio pastą.
• Apvalkalo medžiaga:
  • PE (Polietilenas): Naudojamas lauko kabelių apvalkalui.
  • PVC (Polivinilchloridas): Naudojamas sandariai pakuotei arba sandariai rankovei, ir išoriniam apvalkalui 2.0 mm arba 3.0 mm laidams. Ypač naudojamas kasybos kabeliams dėl savo antipireno savybių.
  • LSZH (Low Smoke Zero Halogen): Naudojamas išoriniam vidaus ir lauko kabelių apvalkalui.
  • Nailonas: Paprastai naudojamas sandariam arba nuo graužikų apsaugotam išoriniam apvalkalui (išorėje PE apvalkalo sluoksnis, 0.5 mm, brangesnis).
  • TPU (Termoplastinis poliuretanas): Yra dviejų tipų - poliesteris (pigiau, prastas hidrolizės efektyvumas, linkęs įtrūkti lauke, nerekomenduojama naudoti kabeliu) ir polieteris (daugiausia naudojamas kabeliams).
  • PP (Polipropilenas): Naudojamas užpildymo lynams, paprastai vadinamas "klaidingu kabeliu" vidiniams kabeliams.
  • PBT (Polibutileno tereftalatas): Naudojamas laisvam korpusui, paprastai naudojamas lauke.

Galiojimo Laikas ir Garantija

Skaidulinių optinių kabelių tarnavimo laikas paprastai viršija 20 metų (arba daugiau 30 metų statinėmis sąlygomis), o garantinis laikotarpis svyruoja nuo 12 iki 18 mėnesių. Dėl aukštos kokybės šviesolaidinių kabelių verta apsvarstyti gamintojus, siūlančius platų kabelių asortimentą įvairioms reikmėms.

Optinio Kabelio Jungtys ir Naudojimas

Optiniai kabeliai, ypač garso perdavimui, naudoja specializuotas jungtis, iš kurių populiariausios yra TOSLINK ir Mini TOSLINK.

TOSLINK ir Mini TOSLINK Jungtys

• TOSLINK: Tai sąsajos standartas, leidžiantis perduoti skaitmeninį garso signalą šviesos bangos pavidalu, naudojant maždaug 1 mm skersmens šviesolaidį. TOSLINK standartas buvo detaliai sukurtas ir užpatentuotas 1983 metais Japonijos kompanijos „Toshiba“ specialiai garso signalų perdavimui be nuostolių skaitmenine forma. Pavadinimas kilo iš „TOS“ (Toshiba) ir „LINK“ (ryšys). Optimali TOSLINK kabelio ilgis neturėtų viršyti 10 metrų, o optimali dažnių juosta yra nuo 9 MHz iki 11 MHz.
• Mini TOSLINK: Tai antrojo tipo optinio kabelio standartas, kurio kištukas pagrįstas populiaria 3,5 mm „mini jack“ jungtimi. Iš pradžių šis sprendimas buvo naudojamas tik mobiliuosiuose garso įrenginiuose, tačiau šiandien elektroninės įrangos gamintojai vis dažniau naudoja „Mini TOSLINK“ laidus radijo ir televizijos įrenginiuose, daugiausia garso perdavimui.

Optinio Kabelio Pajungimas

Optinio kabelio pajungimas yra gana paprastas. Nuimkite apsauginius dangtelius nuo jungčių ir įstatykite jas į atitinkamai pažymėtas jungtis, pavyzdžiui, „DIGITAL OPTICAL OUT“ ir „DIGITAL OPTICAL IN“. Svarbu nepamiršti, kad kabelis jokiu būdu neturi būti deformuojamas, nes tai gali sulaužyti vidinę šerdį ir padaryti kabelį nenaudingu.

Optinio Pluošto Kabelių Sujungimas: Procesai ir Įranga

Skaidulinio optinio kabelio sujungimas yra itin svarbus procesas, užtikrinantis nenutrūkstamą ir patikimą ryšį perduodant duomenų signalus dideliais atstumais su minimaliais nuostoliais. Šis procesas reikalauja specializuotos įrangos ir tikslių procedūrų.

Sujungimo Metodai

• Lydymosi sujungimas (Fusion Splicing): Apima pluošto galų lydymą ir suliejimą kartu naudojant šilumą (elektros lanką). Ši technika užtikrina mažų nuostolių ir patikimą ryšį, tinkamą ilgalaikiams įrenginiams ir didelės spartos tinklams.
• Mechaninis sujungimas (Mechanical Splicing): Apima pluošto galų išlygiavimą ir jų tvirtinimą naudojant mechanines sujungimo jungtis. Šis metodas paprastai yra ekonomiškesnis nei lydymosi sujungimas.

Būtiniausia Įranga

Norint sėkmingai sujungti šviesolaidinius kabelius, technikai turi turėti tinkamus įrankius ir įrangą:

• Lydymosi sujungiklis (Fusion Splicer): Sudėtingas įrenginys, leidžiantis tiksliai sulygiuoti ir sujungti šviesolaidinius kabelius, naudojantis elektros lanko išlydžio mechanizmą.
• Kirptuvas (Cleaver): Nepakeičiamas įrankis, naudojamas tiksliai nupjauti ir paruošti pluošto galus prieš sujungimą. Šiuolaikiniai kirtikliai pasižymi automatiniu ašmenų sukimu.
• Šviesolaidžio nuėmiklis (Fiber Stripper): Naudojamas nuimti apsauginę dangą arba buferį nuo šviesolaidinio kabelio, kad būtų atidengtas plikas pluoštas.
• Valymo priemonės: Servetėlės be pūkelių ir izopropilo alkoholis arba specializuotas šviesolaidžio valymo tirpalas yra būtini, kad užtikrintų pluošto galų švarą.
• Sujungimo dėklas (Splicing Tray): Apsaugo ir išdėsto sujungtus pluoštus po sujungimo.
• Galia matuoklis (Power Meter): Matuoja optinio signalo stiprumą.

Sertifikavimas ir Mokymai

Šviesolaidinio kabelio sujungimo sertifikato gavimas yra labai naudingas technikai ir šios srities profesionalams. Sertifikatai patvirtina žinias ir įgūdžius, didina karjeros perspektyvas ir skatina pasitikėjimą. Populiarios sertifikavimo organizacijos yra Fiber Optic Association (FOA), siūlanti tokius sertifikatus kaip CFOT (Certified Fiber Optic Technician) ir CFOS/S (Certified Fiber Optic Specialist/Splicing). Mokymo programos apima būtinas temas ir praktinius įgūdžius, reikalingus šviesolaidinių kabelių sujungimui.

Optinio Pluošto Kabelių Nutraukimas (Terminacija)

Tinkamas optinio pluošto kabelių nutraukimas yra labai svarbus siekiant užtikrinti patikimą ryšį ir optimalų duomenų perdavimą. Tai apima tinkamos jungties pasirinkimą, pluošto paruošimą ir galutinio jungties paviršiaus poliravimą.

1. Jungties pasirinkimas: Pasirinkite tinkamą jungties tipą (pvz., SC, LC, MPO) pagal tinklo reikalavimus ir kabelių specifikacijas.
2. Kabelio paruošimas: Nuimkite kabelio apvalkalą ir atidenkite pliką pluoštą.
3. Pluošto paruošimas: Nuvalykite atvirą skaidulą ir tiksliai nupjaukite jį specializuota pjaustykle, kad gautumėte švarų ir statmeną galą.
4. Jungties surinkimas: Surinkite jungtį prie pluošto naudodami atitinkamą surinkimo techniką.
5. Poliravimas: Jei jungtis reikalauja poliravimo, naudokite laipsniškai smulkesnio grūdėtumo poliravimo plėveles.
6. Patikrinimas: Vizualiai apžiūrėkite jungties galinį paviršių mikroskopu, kad įsitikintumėte, jog jis švarus ir tinkamai nupoliruotas.

Optinių Kabelių Naudojimo Vietos ir Ateities Tendencijos

Optiniai kabeliai plačiai naudojami įvairiose srityse dėl savo išskirtinių savybių:

• Internetiniai duomenų centrai ir magistraliniai tinklai: Užtikrina didelės spartos ir stabilaus interneto ryšio pagrindą.
• Mobiliojo ryšio ir fiksuotojo telefono tinklai: Balsui ir duomenims perduoti.
• Didelės raiškos televizija, vaizdo konferencijos ir srautinio perdavimo paslaugos: Užtikrina aiškų ir stabilų vaizdo signalo perdavimą.
• Išmanieji miestai: Išmanusis transportas, išmanioji sauga ir išmanieji pastatai.
• Medicinos pramonė: Palaiko telemedicinos ir medicininių vaizdų perdavimą.
• Pramonės automatika: Komunikacijai tarp įrenginių pramonės automatikos sistemose.

Tobulėjant technologijoms ir didėjant taikymo poreikiams, optinių kabelių technologija nuolat tobulėja. Ateityje optiniai kabeliai toliau vystysis didelės spartos, didelės talpos ir intelekto kryptimi, atliepdami tokių naujovių kaip 5G tinklas, debesų kompiuterija ir kvantinė komunikacija poreikius.

Optinis pluoštas, pagamintas iš stiklo pluošto, gali perduoti optinį signalą į tūkstančius kilometrų. Jis sujungiamas į optinį kabelį, kuris pagerina jo stiprumą ir talpą. Šviesos sklidimo greitis skirtingose medžiagose yra skirtingas, todėl kai šviesa pereina iš vienos terpės į kitą, atsiranda lūžis ir atspindys. Kai krintančios šviesos kampas pasiekia tam tikrą ribą, įvyksta visiško atspindžio reiškinys, leidžiantis perduoti šviesą dideliais atstumais su minimaliais nuostoliais. Ši technologija yra esminė šiuolaikiniam pasauliui, užtikrinanti greitą ir patikimą informacijos perdavimą.
