Optinio Pluošto Jungtys ir Jų Rūšys: Pagrindas Šiuolaikiniam Ryšiui

Šviesolaidis yra neatsiejama šiuolaikinių tinklų dalis, leidžianti perduoti didelius duomenų kiekius itin dideliu greičiu ir atstumu. Be optinio pluošto perdavimo nebūtų įmanomas dabartinis didelės spartos tinklų funkcionavimas, įskaitant naujausius 5G ir būsimus tinklus. Tačiau paties optinio pluošto naudojimas priklauso nuo įvairių priedų, tarp kurių svarbiausią vietą užima jungtys ir jungikliai. Šiame straipsnyje išsamiai aptarsime įvairius optinio pluošto jungčių tipus, jų paskirtį, principus ir svarbą ryšių sistemose.

Optinio Pluošto Jungiklių (Konektorių) Įvadas ir Tipai

Optinio pluošto jungiklis, dar kitaip vadinamas konektoriumi, yra esminis komponentas, leidžiantis atlikti nuimamą (kilnojamą) ryšį tarp dviejų optinių skaidulų. Jo pagrindinė funkcija - tiksliai sujungti dviejų optinių skaidulų galinius paviršius taip, kad perduodama optinė energija būtų maksimaliai perduota į priimančią skaidulą. Tai leidžia sumažinti signalo trikdžius ir optimizuoti optinio ryšio efektyvumą. Jungikliai priklauso optinių pasyviųjų komponentų kategorijai ir yra plačiai taikomi telekomunikacijų tinkluose, kabelinės televizijos tinkluose, abonentų linijų sistemose ir vietiniuose tinkluose.

Skirtingų tipų jungiklių pasirinkimas priklauso nuo konkrečios programos ir reikalavimų. Toliau pateikiami pagrindiniai optinio pluošto jungiklių tipai, kurie yra dažniausiai naudojami:

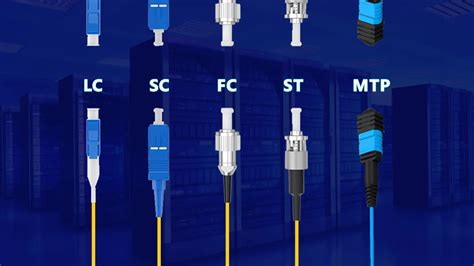

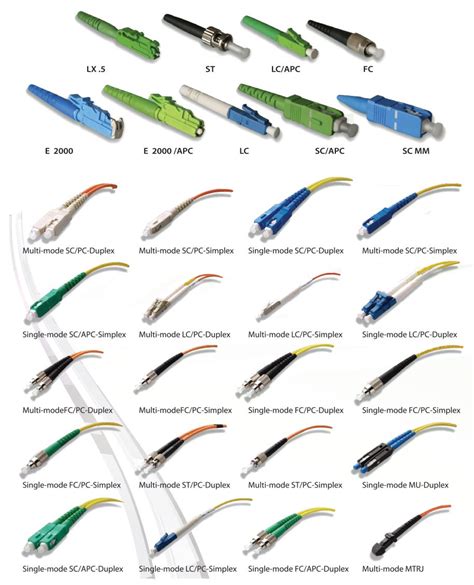

1. FC jungikliai: Šių jungiklių išorinis sutvirtinimo būdas yra metalinė rankovė, o tvirtinimo būdas - prisukama sagtis. FC jungtys paprastai naudojamos telekomunikacijų tinkluose, ypač paskirstymo rėmuose (ODF pusėje), dėl jų patikimumo ir atsparumo dulkėms. Nors jų montavimo laikas gali būti šiek tiek ilgesnis, tvirtas užsukamas dangtelis užtikrina stabilų ryšį.
2. SC jungikliai: SC jungikliai pasižymi stačiakampiu apvalkalu ir tvirtinimo būdu, kuris yra tiesioginis kištukinis tipas be sukimosi. SC jungtis galima tiesiogiai prijungti, todėl ja naudotis yra lengva. Tai dažniausiai naudojama jungtis maršrutizatorių jungikliuose. Tačiau vienas iš jų trūkumų yra tai, kad jie gali lengvai iškristi, lyginant su kitais tvirtinimo mechanizmais.
3. ST jungikliai: ST jungiklio galvutė, įdėjus, tvirtinama pusei posūkio, naudojant varžtą. Dėl šio tvirtinimo būdo jis gali būti ne toks patvarus ir lengvai sulūžti, palyginti su FC jungtimis. ST jungikliai dažnai naudojami optinio pluošto paskirstymo rėmuose, ypač 10Base-F jungtims. Jo korpusas yra apvalus.
4. LC jungikliai: LC jungikliai yra pagaminti naudojant patogų modulinio lizdo (RJ) skląsčio mechanizmą. Tai yra SFP modulių prijungimo jungtis, o SFP optinio modulio numatytoji sąsaja yra LC. Dėl savo kompaktiško dydžio ir lengvo naudojimo, LC jungikliai yra labai populiarūs.
5. MT-RJ jungikliai: Tai kvadratinio pluošto jungtis, turinti vieną imtuvą ir vieną pluoštą su vienu imtuvu. MT-RJ jungiklis susideda iš dviejų didelio tikslumo plastikinių formos jungčių ir optinių kabelių. Išorinė jungties dalis yra tiksli plastikinė dalis, su "push-pull" tipo kištukinio spaustuko mechanizmu. Šie jungikliai tinka naudoti vidaus patalpose telekomunikacijų ir duomenų tinklo sistemose.

Be šių pagrindinių tipų, egzistuoja ir kitų jungčių sąsajų, tokių kaip MTRJ, MPO, MU, SMA, FDDI, E2000 ir D4, kurios naudojamos specifinėms programoms.

Įvairūs Jungiklių (Konektorių) Derinimo Stiliai

Optinio pluošto sistemose dažnai prireikia sujungti skirtingus jungiklių tipus arba skirtingų tipų pluoštus. Tai atliekama naudojant specialius adapterius arba jungiklius. Toliau pateikiami keli įprasti derinimo stiliai:

• SC-ST vienmodžiai
• FC-SC vienmodžiai
• Dvejopi LC daugiamodžiai
• ST-ST vienmodžiai
• SC-SC vienmodžiai
• Dvejopi LC vienmodžiai
• LC-SC vienmodžiai
• FC-FC vienmodžiai
• LC-FC vienmodžiai
• 12 branduolių susieti FC paršeliai
• 12 branduolių susieti LC paršeliai
• 12 branduolių susieti SC paršeliai

Šie derinimo stiliai leidžia užtikrinti suderinamumą tarp skirtingų įrenginių ir sistemų, taip padidinant tinklo lankstumą.

Optinio Pluošto Jungčių / Flanšų Įvadas

Optinio pluošto jungtis, dar vadinama skirstytuvu, jungtimi, adapteriu ar flanšu, yra pasyvus optinis komponentas, naudojamas optiniam signalo padalijimui, sujungimui ar optinių skaidulų jungčių praplėtimui. Šie komponentai yra esminiai kuriant sudėtingas optinio pluošto sistemas.

Pagrindiniai optinio pluošto jungčių tipai:

1. Standartinė jungtis (Splitter): Priklausanti bangolaidžio tipui, ji gali būti dviguba atšaka (1x2), kurioje vienas optinis signalas padalijamas į dvi dalis.
2. Tiesiogiai sujungtas jungiklis (Coupler): Šis jungiklis sujungia dvi tos pačios ar skirtingos rūšies pluošto sąsajas, siekiant prailginti pluošto ryšį.
3. Žvaigždės / Medžio jungtis: Tai sudėtingesnės konfigūracijos jungtys, leidžiančios vienu metu sujungti kelis pluoštus.
4. Bangos ilgio multiplekseris (WDM): Šie įrenginiai leidžia perduoti kelis optinius signalus skirtingais bangos ilgiais tuo pačiu pluoštu, žymiai padidinant perdavimo pajėgumą. Jei bangos ilgių tarpai yra siauri, tai vadinama DWDM (Dense Wavelength Division Multiplexing).

Gamybos būdai:

• Sukepintas (Fusion): Apie 90% visų jungčių gaminamos šiuo būdu. Jis apima dviejų optinių skaidulų sujungimą ir ištempimą kartu, kad būtų sujungtos šerdys ir pasiektas optinis sujungimas. Svarbiausia įranga šiam procesui yra optinio pluošto sintezės aparatas.
• Mikrooptinis (Micro-optics): Šis metodas naudoja mikroskopinius optinius elementus signalo valdymui.
• Optinis bangolaidis (Waveguide): Šis metodas naudoja specialius bangolaidžius optinio signalo perdavimui.

Sukepinimo metodas, nors ir reikalauja sudėtingos įrangos, palyginti su kitais aktyviais komponentais, yra technologiškai mažiau sudėtingas. Gamybos procese svarbus yra ir rankinis pakavimas bei patikra, sudarantis apie 10-15% darbo sąnaudų. Bendras pelnas optinio pluošto jungčių pramonėje svyruoja apie 20-30%.

Optinio Pluošto Jungiklių (Fibre Coupler) Klasifikacija

Atsižvelgiant į sujungiamų optinių skaidulų skirtumą, jungikliai gali būti klasifikuojami pagal jų taikymo sritį ir suderinamumą su tam tikrais jungiklių tipais:

1. SC optinio pluošto jungiklis: Taikomas SC optinio pluošto sąsajai. Jis vizualiai panašus į RJ-45 sąsają, tačiau SC sąsaja yra lygesnė. Pagrindinis skirtumas yra vidiniai kontaktai: 8 ploni vario kontaktai būdingi RJ-45, o vario stulpas - SC pluošto sąsajai.
2. LC optinio pluošto jungiklis: Naudojamas prie LC optinio pluošto sąsajos ir jungia SFP modulius. Jis pagamintas su modulinio lizdo (RJ) užrakto mechanizmu, todėl yra lengvai valdomas. Dažniausiai naudojamas maršrutizatoriuose.
3. FC pluošto jungiklis: Naudojamas FC pluošto sąsajose. Išorinis sutvirtinimo būdas yra metalinė rankovė, o tvirtinimo būdas - prisukama sagtis. Paprastai naudojamas ODF pusėje (paskirstymo rėmuose).
4. ST optinio pluošto jungiklis: Naudojamas ST optinio pluošto sąsajoje. Dažnai sutinkamas optinio pluošto paskirstymo rėmuose. Jo korpusas yra apvalus, o tvirtinimo būdas - prisukamas. ST jungtis paprastai būna 10Base-F jungčiai.

Optinio Pluošto Jungiklių (Fibre Coupler) Principas

Optinio pluošto jungiklis veikia kaip įrenginys, skirtas nuimamiam ryšiui tarp optinių skaidulų. Jo veikimo principas grindžiamas optinių signalų perdavimu per šviesos šaltinį ir šviesos imtuvą. Šviesos šaltinis ir imtuvas yra surenkami tame pačiame uždarame korpuse ir atskirti permatomu izoliatoriumi. Kai kuriuose jungikliuose, pavyzdžiui, bangolaidiniuose, yra Y formos atšaka, kurioje įvestas optinis signalas gali būti padalintas vienodai. Svarbu, kad jungties atidarymo kampas būtų tinkamas, nes didesnis kampas gali padidinti nuostolius dėl šviesos nutekėjimo. Todėl bangolaidžio pluošto jungties ilgis negali būti per trumpas.

Optinio Pluošto Jungiklių (Fibre Coupler) Vaidmuo

Optinio pluošto jungiklių vaidmuo ryšių sistemose yra daugialypis:

1. Optinių signalų konvertavimas: Kai kuriais atvejais jungikliai gali konvertuoti optinius signalus į elektrinius ir atvirkščiai, nors tai dažniau būdinga aktyviems komponentams.
2. Daugiarežimių signalų sujungimas į vieno režimo signalus: Tai leidžia efektyviau perduoti informaciją ilgesniais atstumais.
3. Pluošto jungčių skerspjūvio pluošto skylių atlikimas: Tai leidžia prijungti du optinių signalų rinkinius vienas prie kito.
4. Optinio ryšio prailginimas: Jungikliai leidžia pratęsti esamą optinio pluošto ryšį, sujungiant kelis pluoštus ar jungtis.

Šie komponentai yra būtini kuriant lanksčias ir efektyvias optinio pluošto tinklo infrastruktūras, užtikrinant aukštos kokybės duomenų perdavimą įvairiose srityse.

Optinio Pluošto Gnybtų Dėžutė (Fiber Terminal Box)

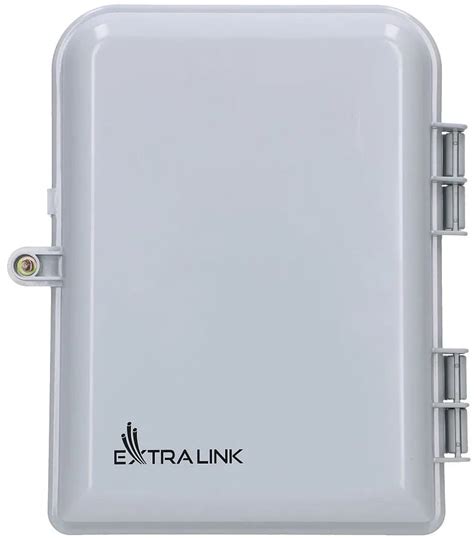

Optinio pluošto gnybtų dėžutė yra svarbus optinio kabelio jungties elementas. Ji tarnauja kaip tarpinė tarp optinio kabelio ir "pigtail" (trumpo optinio pluošto su jungtimi gale). Iš esmės, tai yra prietaisas, kuris leidžia saugiai ir tvarkingai sujungti ir apsaugoti optinio kabelio galus. Gnybtų dėžutė yra sumontuojama ant sienos arba stovo ir suteikia mechaninę apsaugą bei aplinkos apsaugą optiniams pluoštams ir jų komponentams. Tai leidžia atlikti būtinus patikrinimus ir priežiūrą, užtikrinant aukščiausius pluošto valdymo standartus.

Viduje, optinio pluošto gnybtų dėžutėje atliekamas optinio pluošto ir "pigtail" sujungimas, dažnai naudojant suvirinimo arba mechanines jungtis. Tokiu būdu, optinis kabelis, kuris gali turėti kelis ar net kelis dešimtis pluoštų, yra tvarkingai paskirstomas į atskirus "pigtail" pluoštus, kuriuos lengva prijungti prie aktyvių tinklo įrenginių.

48 Branduolių Pluošto Optinis ADSS Kabelis

ADSS (All-Dielectric Self-Supporting) optinis kabelis yra specialus kabelio tipas, skirtas montuoti ant atramų be papildomos atramos vielos. Jo konstrukcija leidžia jam būti visiškai savarankiškam. 48 branduolių ADSS kabelis yra sudarytas iš 6 laisvų vamzdelių (arba dalinių tarpiklių), apvyniotų aplink FRP (pluoštinio armavimo plastiko) strypą, sudarantį visą apvalią kabelio šerdį. Ši šerdis yra apvyniota Kevlaru papildomam stiprinimui, po to padengta PE (polietileno) vidiniu apvalkalu ir galiausiai išspaudžiamas išorinis PE apvalkalas.

Pagrindinės savybės:

• Taikoma perdavimo bangos ilgiams 1310nm ir 1550nm.
• Didelis privalumas: Kabeliui nereikia pakabos, jis gali būti tvirtinamas tiesiai ant esamų stulpų.
• Taikomas skirtingoms 50-1000M ilgio konfigūracijoms.
• Naudoja Kevlarą stiprinimui: Tai suteikia gerą atsparumą tempimui, atsparumą kulkoms ir gerą našumą aukštose bei žemose temperatūrose.
• Konstrukcija ir eksperimentai atitinka IEEE P1222 reikalavimus.

Kiekviename laisvame vamzdelyje gali būti nuo 2 iki 8 vienmodių arba daugiamodių optinių pluoštų, o vamzdeliai užpildomi specialia alyva, apsaugančia pluoštus nuo drėgmės. Kabelio šerdies plyšiai yra užpildyti vandens blokavimo mišiniu, siekiant papildomai apsaugoti nuo drėgmės.

Šviesolaidinio Kabelio Privalumai ir Taikymo Sritys

Šviesolaidinis kabelis yra revoliucinis sprendimas duomenų perdavimui, suteikiantis daugybę privalumų, palyginti su tradiciniais variniais kabeliais. Šviesolaidinis kabelis susideda iš vienos ar daugiau plonų stiklo arba plastiko pluošto gijų, kurios perduoda duomenis šviesos bangomis. Šios gijos yra įdėtos į apsauginį apvalkalą.

Pagrindiniai privalumai:

• Didelis pralaidumas: Šviesolaidiniai kabeliai siūlo žymiai didesnį pralaidumą nei variniai kabeliai, leidžiantis perduoti didelius duomenų kiekius.
• Didesnis greitis: Dėl didelio pralaidumo duomenys gali būti perduodami didesniu greičiu, artimu šviesos greičiui.
• Ilgesnis perdavimo atstumas: Šviesolaidiniai kabeliai gali perduoti duomenis daug didesniais atstumais nei variniai kabeliai, neprarandant signalo kokybės. Variniai kabeliai paprastai turi 328 pėdų (apie 100 metrų) apribojimą, tuo tarpu kai kurie vienmodžiai šviesolaidiniai kabeliai gali perduoti signalus beveik 25 mylių (apie 40 kilometrų) atstumu.
• Patvarumas: Šviesolaidiniai kabeliai yra daug patvaresni ir atsparesni aplinkos veiksniams, tokiems kaip temperatūros pokyčiai, atšiaurus oras ir drėgmė. Jie taip pat nėra jautrūs elektromagnetiniams trukdžiams (EMI).
• Saugumas: Šviesolaidiniai kabeliai siūlo aukštesnį saugumo lygį, nes jie neperduoda elektros srovės, todėl yra saugesni naudoti aukštos įtampos vietose ar aplinkoje, kur gali kilti pavojus dėl degių dujų.
• Plonesnis ir tvirtesnis: Palyginti su variniais kabeliais, šviesolaidiniai kabeliai yra plonesni ir lengvesni, todėl juos lengviau instaliuoti ir jie užima mažiau vietos.
• Mažesnės bendros nuosavybės išlaidos (TCO): Nors pradinė kaina gali būti didesnė, dėl šviesolaidžio patvarumo ir patikimumo, ilgainiui bendrosios išlaidos gali būti mažesnės.
• Lankstumas ateičiai: Media keitikliai leidžia lengvai integruoti šviesolaidį į esamus tinklus ir suteikia lankstumo ateities poreikiams, palaikant dideles spartas (10 Gb, 40 Gb, 100/120 Gb).

Taikymo sritys:

Šviesolaidiniai kabeliai yra plačiai naudojami įvairiose srityse:

• Telekomunikacijų tinklai: Optinio pluošto pagrindas yra šiuolaikinių telekomunikacijų infrastruktūros.
• Interneto ir plačiajuostis ryšys: Optinio pluošto internetas suteikia daug greitesnį ir patikimesnį ryšį nei tradiciniai metodai.
• Tinklai ir duomenų centrai: Didelis pralaidumas ir greitis yra esminiai duomenų perdavimui dideliuose tinkluose ir duomenų centruose.
• Telefono linijos: Nors tradiciniai telefoniniai laidai vis dar naudojami, optinis pluoštas suteikia aukštesnės kokybės garso perdavimą.
• Kabelinė televizija: Optinis pluoštas leidžia perduoti aukštos kokybės vaizdo signalus be trukdžių.
• Transporto priemonės: Naudojamas saugos ir apšvietimo funkcijoms dėl savo kompaktiškumo ir patikimumo.
• LED apšvietimas: Optinio pluošto technologijos naudojamos įvairiose apšvietimo sistemose, kur jos yra ekonomiškos ir ekologiškos.

Optinio Pluošto Kabelių Tipai: Vienmodis ir Daugiamodis

Optinio pluošto kabeliai skirstomi į du pagrindinius tipus, remiantis tuo, kaip šviesa keliauja per pluoštą:

1. Vienmodis optinis pluoštas (Single-mode fiber - SMF):

   • Leidžia vienu metu skleisti tik vieno tipo šviesos režimą.
   • Turi labai mažą šerdies skersmenį (apie 9 µm).
   • Skirtas perdavimui dideliais atstumais.
   • Dažnai naudoja bangų padalijimo tankinimo (WDM) metodus, siekiant padidinti duomenų srautą.
   • Dėl mažesnių signalo išsklaidymo nuostolių, yra efektyvesnis ilgose distancijose.

2. Daugiamodis optinis pluoštas (Multi-mode fiber - MMF):

   • Gali skleisti kelis šviesos režimus tuo pačiu metu, nes jo šerdis yra platesnė (50 µm arba 62,5 µm).
   • Turi didesnį "šviesos rinkimo" gebėjimą ir supaprastina jungtis.
   • Dažniausiai naudojamas trumpesniems atstumams (pvz., pastato viduje).
   • Dėl skirtingų šviesos režimų keliavimo laiko skirtumų, signalo išsklaidymas yra didesnis, todėl jis mažiau tinkamas ilgoms distancijoms.

Plastikiniai optiniai pluoštai yra ekonomiškesni, lankstesni ir atsparesni lenkimui bei smūgiams, tačiau paprastai turi mažesnį pralaidumą ir perdavimo atstumą, lyginant su stiklo optiniais pluoštais.

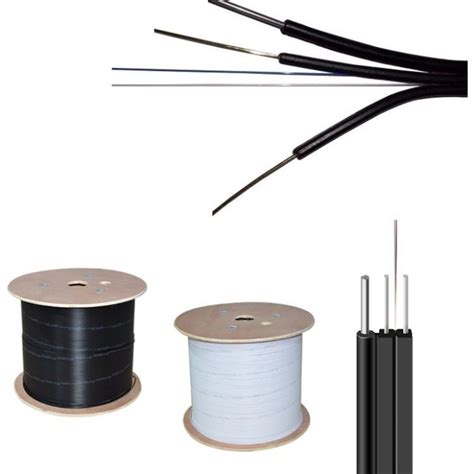

Optinio Pluošto Kabelio Konstrukcija ir Apsauga

Optinio pluošto kabelio konstrukcija yra sudėtinga ir apima kelis apsauginius sluoksnius, siekiant užtikrinti pluoštų vientisumą ir kabelio ilgaamžiškumą.

• Šerdis (Core): Tai centrinė stiklo arba plastiko gija, kuria keliauja šviesos signalai.
• Danga (Cladding): Stiklo arba plastiko sluoksnis, supantis šerdį, su skirtingu lūžio rodikliu, kuris atspindi šviesą atgal į šerdį, neleidžiant jai išsisklaidyti.
• Buferis (Buffer): Optinio pluošto šerdis ir danga yra padengta apsauginiu sluoksniu, vadinamu buferiu. Jis gali būti dviejų tipų:
  • Laisvas buferis (Loose buffer / Loose tube): Pluoštai yra laisvai įterpti į vamzdelį, kuris gali būti užpildytas geliu, apsaugančiu nuo drėgmės ir vibracijos. Šis tipas dažnai naudojamas lauko sąlygomis.
  • Tvirtas buferis (Tight buffer): Pluoštai yra tiesiogiai padengti storu plastikiniu sluoksniu. Šis tipas dažniau naudojamas patalpų viduje.
• Stiprinimo elementai (Strength members): Šie elementai, tokie kaip aramidiniai verpalai, stiklo pluošto strypai ar suvyta plieninė viela, suteikia kabeliui mechaninį stiprumą ir atsparumą tempimui. Jie apsaugo pluoštus nuo pažeidimų tempimo metu.
• Išorinis apvalkalas (Outer jacket): Tai paskutinis ir svarbiausias apsauginis sluoksnis, pagamintas iš įvairių plastikų (pvz., PE, PVC). Jis apsaugo kabelį nuo dilimo, aplinkos poveikio (drėgmės, UV spindulių, cheminės taršos) ir suteikia antipireno savybių.

Priežiūra ir Montavimas

Nors šviesolaidiniai kabeliai yra patvarūs, tinkama priežiūra ir montavimas yra būtini jų ilgalaikiam veikimui.

• Montavimas: Optiniai kabeliai dažniausiai montuojami po žeme, ant viršutinių stulpų arba pastatų viduje. Svarbu vengti per didelio lenkimo, suspaudimo ar tempimo, kurie gali pažeisti pluoštus.
• Priežiūra: Reguliariai tikrinti kabelį dėl mechaninių pažeidimų, valyti jungtis, kad pašalintumėte dulkes ir šiukšles, ir periodiškai tikrinti sistemos veikimą, siekiant užtikrinti tinkamą signalo perdavimą.

Optinio Pluošto Jungtys ir Jų Svarba Tinklo Plėtrai

Optinio pluošto jungtys ir kiti priedai yra esminiai elementai, kurie leidžia efektyviai panaudoti optinio pluošto technologijos privalumus. Nuo paprastų jungiklių, tokių kaip FC, SC, ST ir LC, iki sudėtingesnių jungiklių ir gnybtų dėžučių, kiekvienas komponentas atlieka savo specifinę funkciją. Šių komponentų vystymasis ir tobulinimas yra tiesiogiai susijęs su tinklo plėtra, leidžiant perduoti vis didesnius duomenų kiekius vis didesniais atstumais ir didesniu greičiu. Optinio pluošto technologijos ateitis priklauso nuo nuolatinio inovacijų diegimo šioje srityje, užtikrinant pasaulinį ryšį ir informacijos sklaidą.
