Šiuolaikiniame pasaulyje kokybiškas ir greitas interneto ryšys yra neatsiejama kasdienybės dalis. Tačiau ne visada mobiliojo ryšio tiekėjų teikiamas signalas yra pakankamai stiprus, ypač atokesnėse vietovėse ar pastatų viduje. Kai netoli namų (pvz., 3 km atstumu su beveik tiesioginiu matomumu) atsiranda nauja bazinė stotis, o jūsų namas patenka už jos pasiekiamumo zonos ribos, tampa akivaizdu, kad reikia ieškoti sprendimų. Vienas iš efektyviausių būdų pagerinti ryšio kokybę - pasigaminti išorinę anteną modemui. Šis straipsnis apžvelgia įvairius savadarbių antenų tipus, jų gamybos principus ir svarbiausius aspektus, susijusius su signalo priėmimu ir stiprinimu.
Kodėl Reikalinga Išorinė Antena?
Neretai nutinka taip, kad net ir arti mobiliojo ryšio bokšto esantis namas gauna silpną signalą. Tai gali lemti įvairios priežastys: pastato konstrukcijos, atstumas iki stiebo, aplinkiniai objektai, trukdantys signalo sklidimui. Pastebėjus, kad modemas namo viduje vos pasiekia kelias signalo padalas ir siekia apie -75 dB, o norimas rezultatas - užtikrintas ir stabilus ryšys, tampa aišku, kad vidinės antenos nepakanka. Tokiu atveju išorinės antenos montavimas tampa praktiškiausiu sprendimu, leidžiančiu nukreipti priėmimo kryptį į bazinę stotį ir taip žymiai pagerinti signalo kokybę.
Paprastas Sprendimas: 10 dBi Antena Per Kelias Minutes
Vienas iš greičiausių ir pigiausių būdų pagerinti signalą - modifikuoti esamą anteną arba įsigyti paprastą išorinę. Pavyzdžiui, už nedidelę kainą galima įsigyti 10 dBi anteną ir ją pritvirtinti prie modemo. Toks sprendimas, užtruksiantis vos 15 minučių, gali būti pakankamas, jei modemo padėtis namuose yra optimali. Svarbu atkreipti dėmesį į visus antenos matmenis ir atstumus, nes kuo tiksliau jie bus išlaikyti, tuo geresnis bus rezultatas. Tokia antena turėtų būti tvirtinama už lango ir nukreipiama tiesiai į bazinės stoties bokštą, ją sukiojant aplink ašį, kol bus pasiektas stipriausias signalas. Jungtys turėtų būti kruopščiai sulytuotos.
Savadarbių Antenų Tipai ir Gamybos Principai
Daugelis entuziastų domisi savadarbių antenų kūrimu, siekdami sutaupyti ir kartu suprasti ryšio technologijų veikimo principus. Nenuostabu, kad tokių antenų kainos gali būti gerokai mažesnės nei gamyklinių, kurios neretai kainuoja nuo keliasdešimt iki šimto eurų ir daugiau.
Bi Kvadratas (BiQuad) Antena
Viena iš populiariausių ir gana nesudėtingai pagaminamų antenų yra „Bi Kvadratas“ arba „dvigubas aštuonetas“. Jos gamybai dažniausiai naudojamas 2 mm storio vario laidas ir tekstolito plokštė.
- Konstrukcija: Pagrindinė antena susideda iš dviejų kvadratinių kilpų (biquad), pagamintų iš vario laido. Kiekvieno kvadrato sienelės ilgis turėtų atitikti ketvirtadalio bangos ilgio (λ/4) atstumą pasirinktam dažniui. Pavyzdžiui, 2,4 GHz dažniui (Wi-Fi) vieno kvadrato sienelės ilgis yra apie 21,4 mm.
- Reflektorius: Po antenos elementais dedamas reflektorius (dažniausiai skardos lakštas arba tinklelis), kurio dydis turėtų būti bent minimalus apskaičiuotas dydis, bet gali būti ir didesnis. Reflektorius padeda nukreipti signalą viena kryptimi.
- Atstumas tarp elementų: Atstumas tarp reflektoriaus ir rezonatoriaus (kvadratų) yra kritiškai svarbus. Jis turėtų būti apie 1/8 bangos ilgio (λ/8). Tikslus atstumų ir matmenų laikymasis užtikrina geriausią antenos veikimą.
- Poliarizacija: Šios antenos poliarizacija gali būti priešinga, nei tikimasi: ištempta vertikaliai ji gaudo horizontalios poliarizacijos bangas, o horizontaliai - vertikalios.
- Dažnių diapazonas: Tradiciškai „BiQuad“ antena skirta gana siauram dažnių diapazonui. Vielos storis, iš kurios gaminama antena, įtakoja jos gaudomų dažnių diapazoną. Storesnis laidas (pvz., 1,6 mm) gali apimti platesnį diapazoną, bet šiek tiek sumažinti stiprinimą.
Panelinė Antena (Pagrįsta "BiQuad")
Panelinė antena yra šiek tiek patobulintas „BiQuad“ variantas, dažnai rekomenduojamas kaip geresnė alternatyva.
- Konstrukcija: Ji panaši į „BiQuad“, bet turi papildomus, dalinai sulenktus kvadratus. Tokia konstrukcija leidžia apimti platesnį dažnių diapazoną, įskaitant 4G ir 2,4 GHz Wi-Fi dažnius.
- Stiprinimas: Teigiama, kad tokios antenos stiprinimas gali siekti apie 12 dB, o sudėtingesnės versijos su daugiau kvadratų - iki 14 dB ar net daugiau. Tačiau didinant kvadratų skaičių, svarbu atkreipti dėmesį į tarp jų esančius atstumus, kad išvengti slopinimo efektų.
- Panaudojimas: Dėl savo plačių dažnių diapazonų savybių, viena tokia antena gali būti naudojama įvairiems ryšiams. MIMO (Multiple-Input Multiple-Output) sistemoms reikėtų dviejų tokių antenų.
Yagi-Uda (Banginis Kanalo) Antena
Tai viena seniausių ir labiausiai paplitusių antenų rūšių, ypač naudota televizijos signalų priėmimui.

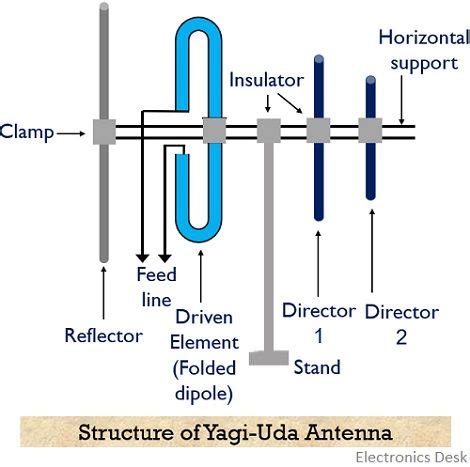

- Konstrukcija: Pagrindinis elementas yra aktyvusis vibratorius (paprastai pusės bangos ilgio strypas), prie kurio jungiamas kabelis. Papildomi strypai - reflektorius (ilgesnis, dedamas gale) ir direktoriai (trumpesni, dedami priekyje) - suteikia antenai kryptingumo ir didina stiprinimą.
- Stiprinimas: Su keliais vibratoriais (pvz., 7) galima pasiekti 8-10 dB stiprinimą, o sudėtingesnės konstrukcijos su 22 vibratoriais gali pasiekti iki 18 dB stiprinimą.
- Panaudojimas: Yagi antenos yra pakankamai siauro diapazono, todėl norint aprėpti platesnį dažnių ruožą, geriau rinktis logoperiodines antenas.
„Quados“ Antena
Tai patobulintas „Double/Triple BiQuad“ antenos variantas, kur kvadratėliai yra atskirti ketvirtadaliu bangos ilgio, maksimaliai išnaudojant jų stiprinimą.
- Konstrukcija: Kvadratėliai atskirti λ/4 atstumu.
- Stiprinimas: 8 kvadratėlių antenos stiprinimas gali siekti apie 17.6 dB, 4x „Quados“ - 14.7 dB, 6x „Quados“ - 16.5 dB.
- Panaudojimas: Dėl didelio stiprinimo, tokia antena gali būti ištįsusi, todėl MIMO kombinacijos gali būti sudėtingesnės.
„Amos“ Antena
Serbo Dragoslav Dobričić sukurta antena, pasižyminti gana geromis charakteristikomis ir nesudėtinga gamyba.
- Konstrukcija: Tai zigzaginė antena, kurios stiprinimas didėja su kvadratų skaičiumi. Trigubo kvadrato stiprinimas gali siekti apie 9,3 dB.
- Jautrumas netikslumams: Ši antena yra gana jautri matmenų netikslumams, todėl elementų didinimas ne visada didina stiprinimą. Dažniausiai gaminama ne daugiau kaip su trimis kvadratėliais.
„Wi-Fi Pūška“ (Wi-Fi Gun)
Ši antena, populiarinama tokių tinklaraštininkų kaip „KREOSAN“, pasižymi nesudėtingu surinkimu ir dideliu stiprinimu.
- Konstrukcija: Sudaryta iš žiedų (plokštelių), kurių dydžiai ir atstumai tarp jų yra identiški. Tai leidžia lengvai didinti žiedų skaičių ir taip didinti stiprinimą bei kryptingumą.
- Stiprinimas: 7 plokštelių antenos stiprinimas gali siekti apie 11 dB. Tikslus matmenų atitikimas brėžiniams yra ypač svarbus siekiant artimo teoriniam stiprinimo rezultatui.
Cantennator
Dar vienas lengvai pagaminamas variantas, kur kabelis vyniojamas ant storo vamzdžio.
- Konstrukcija: Kuo daugiau vijų ir kuo didesnis vamzdžio skersmuo, tuo didesnis stiprinimas. 7 vijų versija gali pasiekti apie 10 dB stiprinimą.
- Matmenys: Svarbu surasti tinkamo diametro vamzdį ir išlaikyti vienodą atstumą tarp vijų.
Yagi tipo antenos iš Aliexpress ir „Signal“ gamintojo
Rinkoje, ypač Kinijoje, galima rasti daugybę įvairių Yagi tipo antenų, kurios deklaruoja didelį stiprinimą ir aprėpia plačius dažnių diapazonus. Tačiau perkant tokias antenas, svarbu atkreipti dėmesį į deklaruojamus parametrus ir, jei įmanoma, ieškoti informacijos apie antenos charakteristikų kreives. Dažnai pardavėjai nesupranta, ką parduoda, ir deklaruojami „kosminiai“ decibelai neatitinka realybės.
Gamintojas „Signal“ siūlo tiek kryptines (Long-Range Directional Antena), tiek visakryptes (Omni-Directional Antena) lauko antenas, kurios gali būti tinkamas sprendimas tiek ilgalaikiams ryšiams, tiek plačiam aprėpimui.
Svarbūs Parametrai ir Kiti Aspektai
Antenos Stiprinimas (Gain)
Svarbu suprasti, kad antena pati signalo nestiprina. Ji veikia kaip signalo „koncentratorius“ - nukreipia didesnę dalį gauto signalo energijos į konkrečią kryptį, taip sumažindama energijos sklaidą į nenaudingas puses. Didesnis stiprinimas reiškia siauresnį signalo spindulį. Pavyzdžiui, 27 dB stiprinančios antenos signalo spindulys yra labai siauras (vos 2-3 laipsniai), todėl net nedidelis nukrypimas nuo tikslo gali žymiai sumažinti gaunamą signalą.
Dažnių Juostos ir MIMO
Šiuolaikiniai 4G ir 5G ryšiai naudoja MIMO technologiją, kuriai reikalingos kelios antenos. Skirtingos antenos gali būti optimizuotos skirtingiems dažnių diapazonams. Jei nesate tikri, kokio dažnio antena geriausiai veiks jūsų teritorijoje, verta rinktis platesnio dažnių ruožo antenas, net ir aukojant maksimalų stiprinimą.
Koaksialinis Kabelis
Ryšio antenoms dažniausiai naudojamas 50Ω banginės varžos koaksialinis kabelis (skirtingai nei TV antenoms, kur naudojamas 75Ω). Aukšti dažniai (pvz., 2,4 GHz) reikalauja kabelių, kurie gerai praleidžia signalą ir minimaliai jį slopina. Pavyzdžiui, H155 kabelis prie 2,4 GHz signalą slopina apie -49.6 dB, o RG174U - -240 dB. Svarbu atkreipti dėmesį į kabelio charakteristikas ir pasirinkti tinkamą, ypač jei antena bus montuojama toliau nuo modemo.
Kryptinė ar Visakryptė Antena?
- Kryptinė antena: Nukreipia signalą viena kryptimi, todėl idealiai tinka ilgoms jungtims ir siekiant prisijungti prie tolimų WiFi šaltinių. Ji geriau gauna signalą nei kitos antenos ir gali sumažinti triukšmą, kai aplink yra daug trukdžių (medžiai, pastatai).
- Visakryptė antena: Skleidžia signalą aplink save, panašiai kaip ratu. Naudinga, kai reikia prisijungti prie WiFi su keliais įrenginiais vienoje zonoje.
Montavimas ir Padėtis
Nepriklausomai nuo antenos tipo, svarbu ją tinkamai sumontuoti:
- Aukštis: Kuo aukščiau antena bus sumontuota, tuo geriau. Tai padeda išvengti signalo uždangos nuo krūmų ar baldų.
- Kryptingumas: Kryptinę anteną būtina nukreipti tiesiai į bazinės stoties bokštą. Mažas fizinis pasukimas gali žymiai pagerinti signalo stiprumą.
- Trukdžiai: Tiek kryptinę anteną, tiek išorinį modemą reikėtų montuoti ten, kur nėra papildomų trukdžių (pvz., neužstoja namo stogas ar dideli medžiai).
Išvada
Pasidaryti išorinę anteną modemui gali būti ne tik ekonomiškas, bet ir naudingas būdas pagerinti interneto ryšio kokybę. Nuo paprastų, greitai pagaminamų konstrukcijų iki sudėtingesnių dizainų, tokių kaip „Bi Kvadratas“ ar „Wi-Fi Pūška“, kiekvienas gali rasti tinkamą sprendimą savo poreikiams. Svarbiausia - atidžiai laikytis matmenų, suprasti pagrindinius antenų veikimo principus ir tinkamai pasirinkti bei sumontuoti anteną.
