Kaip pajungti interneto kabelį: išsamus vadovas

Šiuolaikiniame pasaulyje internetas yra toks pat svarbus kaip oras, kuriuo kvėpuojame. Juo pasikliaujame visur - nuo naujausių naujienų iki mėgstamų filmų žiūrėjimo. Tačiau ar kada nors susimąstėte, kaip ši magija veikia? Į šias detales gilinamės todėl, kad „Cat 5” kabelis iš tikrųjų yra BAS-IP CAT5 domofono sistemos gyvybinė jėga. Ši sistema garsėja sklandžiu ryšiu ir aukštos kokybės vaizdo domofono funkcijomis, kurios labai priklauso nuo „Cat 5” kabelio. Suprasti 5 kat. kabelio schemą - tai tarsi įveikti mūsų skaitmeninio pasaulio kodą.

Kas yra „Cat 5” kabelis ir jo standartai?

Prieš pradedant nagrinėti „Cat 5” kabelio schemą, reikia suprasti, kas yra „Cat 5” kabelis. Tai vytos poros kabelis, dažniausiai naudojamas Ethernet ir telekomunikacijoms. „Cat 5” kabelio schema yra tarsi žemėlapis, kuriame parodyta, kaip išdėstyti šie aštuoni laidai. Yra du standartai: T568A ir T568B. Spalvų kodai - tai raktas, padedantis suprasti „Cat 5” kabelio schemą. T568A ir T568B pasirinkimas priklauso nuo konkrečių jūsų poreikių.

Ethernet jungtyje 1 ir 2 kaiščiai naudojami duomenims perduoti, o 3 ir 6 kaiščiai - duomenims priimti. Žiūrėdami į RJ45 jungtį (spaustukas nukreiptas žemyn, variniai kaiščiai - aukštyn) nepamirškite, kad kaiščiai išdėstyti iš kairės į dešinę.

Kuo skiriasi T568A ir T568B standartai?

T568A ir T568B standartai skiriasi spalvotais kodais pažymėtų laidų vieta. Nors abu standartai naudoja tuos pačius aštuonis laidus, jų išdėstymas yra skirtingas. T568B yra dažniau naudojamas standartas, ypač verslo tinkluose. T568A dažniau naudojamas jungiantis su tam tikra įranga ar tam tikrais tinklo tipais. Svarbu žinoti, kad jungiant įrenginius vienas su kitu, abu kabelio galai turi būti sujungti pagal tą patį standartą (pvz., abu T568B arba abu T568A), nebent specialiai norima sukurti kryžminį ryšį.

Tiesūs ir kryžminiai kabeliai: kada juos naudoti?

Kalbant apie „Ethernet” kabelius, yra du pagrindiniai laidų konfigūracijos tipai: tiesioginis ir kryžminis. Kai laidai jungiami per kilpą, abu kabelio galai jungiami ta pačia tvarka. Tai reiškia, kad 1 kaištis viename kabelio gale jungiasi su 1 kaiščiu kitame gale, 2 kaištis jungiasi su 2 kaiščiu ir t. t. Toks tiesioginis kabelis naudojamas jungiantiems skirtingus tinklo įrenginius, pavyzdžiui, kompiuterį prie jungiklio (switch) ar maršrutizatoriaus.

Kryžminio jungimo atveju laidų eiliškumas viename kabelio gale pakeičiamas. Kryžminiai kabeliai naudojami norint sujungti įrenginius, naudojančius to paties tipo Ethernet prievadą, pavyzdžiui, du kompiuterius tiesiogiai tarpusavyje ar senesnius maršrutizatorius, kurie neturi automatinio MDI/MDI-X funkcijos.

Verta paminėti, kad daugelis šiuolaikinių prietaisų gali automatiškai nustatyti kabelio tipą ir atitinkamai pritaikyti laidų konfigūraciją. Dėl šios funkcijos, vadinamos automatiniu MDIX, pastaraisiais metais sumažėjo kryžminio laidų jungimo būtinybė.

„Cat 5” kabelių tipai ir jų skirtumai

Kaip ir apie bet kurią sudėtingą technologiją, apie „Cat 5” kabelius sklando daugybė mitų. Nors atrodo vienodi, „Cat 5e” kabeliai yra patobulinta „Cat 5” kabelių versija. „Cat 5e” (enhanced) kabeliai pasižymi geresniu atsparumu triukšmams ir didesniu pralaidumu, todėl tinkami gigabitiniam Ethernet ryšiui. Tiesa, kad susukimas sumažina trukdžius, tačiau per didelis susukimų skaičius gali pabloginti signalo kokybę.

Renkantis internetinį kabelį, verta atkreipti dėmesį į keletą svarbių aspektų, kurie užtikrins greitą ir stabilų interneto ryšį jūsų namuose. Pirmiausia, kabelio tipas yra esminis kriterijus. Populiariausi variantai yra Ethernet kabeliai, tokie kaip Cat5e, Cat6, Cat6a ir Cat7. Kiekvienas iš jų skiriasi perdavimo greičiu ir atpleidimu.

• Cat 5: Senesnis standartas, tinkamas iki 100 Mbps greičiui.
• Cat 5e: Patobulintas standartas, tinkamas iki 1 Gbps greičiui. Tai populiariausias pasirinkimas daugelyje namų ūkių.
• Cat 6: Palaiko iki 10 Gbps greitį, bet ribotame atstume (apie 55 metrus). Geriau apsaugotas nuo triukšmų.
• Cat 6a: Palaiko 10 Gbps greitį iki 100 metrų. Turi geresnę apsaugą nuo išorinių trikdžių.
• Cat 7: Palaiko didesnius dažnius ir spartą, dažnai turi individualią kiekvienos poros ekranavimą ir bendrą ekranavimą.

Kitas svarbus aspektas - kabelio ilgis. Nors Ethernet kabeliai gali būti iki 100 metrų ilgio, ilgesnis kabelis gali sumažinti signalų kokybę. Rekomenduojama pasirinkti optimalų ilgį, kad išvengtumėte nuostolių. Taip pat svarbu atkreipti dėmesį į kabelio medžiagą. Aukštos kokybės kabeliai dažniausiai gaminami iš vario, o ne aliuminio, kas gali turėti didelės įtakos signalų perdavimo kokybei. Kabelio ekranavimas yra dar vienas svarbus aspektas. Ekranuoti kabeliai geriau apsaugo nuo elektromagnetinių trikdžių. STP (Shielded Twisted Pair) - labiausiai apsaugotas variantas, kai folija dedama tiek ant išorinio sluoksnio, tiek ant kiekvieno atskiro laidininko viduje.

Yra viengysliai ir daugiagysliai kabeliai: pirmieji yra mažiau lankstūs, tačiau užtikrina stabilesnį signalo perdavimą, o antrieji yra lankstesni, tačiau juos sunkiau naudoti.

Nepriklausomai nuo to, kokį kabelį pasirinksite, pravartu pasidomėti ir savo interneto tiekėjo reikalavimais. Skirtingi tiekėjai gali turėti skirtingas rekomendacijas, priklausomai nuo jų teikiamų paslaugų tipo. Galiausiai, atkreipkite dėmesį į kabelio kainą. Nors pigių variantų pasiūla gali būti viliojanti, investicija į aukštos kokybės kabelį gali pasiteisinti ateityje, užtikrinant stabilų ir greitą interneto ryšį.

Kaip pajungti interneto kabelį: žingsnis po žingsnio

Pirmiausia, pasirinkite tinkamą kabelį. Populiariausi yra Ethernet kabeliai, kurie skirstomi į kelis standartus: Cat5e, Cat6, Cat6a ir Cat7. Kai pasiruošite, atėjo laikas pasirūpinti tinklo įranga. Jums reikės modemo ir maršrutizatoriaus, kuriuos dažniausiai suteikia interneto paslaugų tiekėjas. Modemas konvertuoja interneto signalą, o maršrutizatorius leidžia prijungti kelis įrenginius.

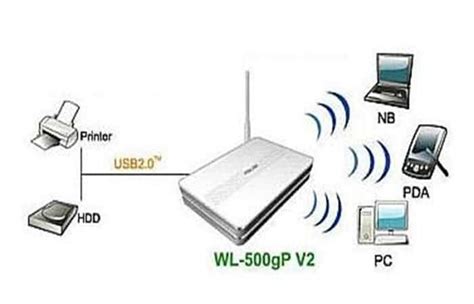

Prijungiant kabelį, svarbu teisingai jį įkišti. Ethernet kabelio galai turi būti prijungti prie atitinkamų prievadų: modemo „WAN“ ir maršrutizatoriaus „LAN“. Kai viskas prijungta, įsitikinkite, kad visi įrenginiai yra įjungti. Paprastai modemas ir maršrutizatorius turi LED indikatorius, kurie rodo ryšio būklę. Jei švieselės mirksi, ryšys veikia.

Atminkite, kad interneto greitis priklauso ne tik nuo kabelių, bet ir nuo jūsų pasirinkto plano. Jei pastebite, kad ryšys lėtas, pasitikrinkite, ar jūsų interneto planas atitinka jūsų poreikius. Sujungus viską, verta atlikti greičio testą, kad patikrintumėte, ar internetas veikia tinkamai. Yra įvairių internetinių įrankių, galinčių išmatuoti atsisiuntimo ir įkėlimo greitį.

Įrankiai ir medžiagos, reikalingos kabelio paruošimui

Kabelių sujungimas gali būti paprastas, jei turite tinkamus įrankius ir medžiagas.

1. Kabeliai: Pirmiausia pasirūpinkite tinkamais kabeliais. Dažniausiai naudojami RJ45 (Ethernet) kabeliai.
2. Kabelių pjoviklis arba peilis: Šis įrankis pravers, kai reikės nupjauti kabelius iki reikiamo ilgio.
3. Kabelių nuėmimo įrankis: Su šiuo įrankiu lengvai nuimsite izoliaciją nuo kabelių galų, nesukeldami pažeidimų.
4. RJ45 jungtys: Neabejotinai reikės RJ45 jungčių, kad galėtumėte sujungti kabelio galus su įrenginiais ar maršrutizatoriumi.
5. Kabelių presavimo įrankis (gniužtelis): Šis įrankis naudojamas RJ45 jungtims pritvirtinti prie kabelių galų.
6. Testavimo įrenginys: Po sujungimo pravartu turėti testavimo įrenginį, kad patikrintumėte, ar kabelis veikia tvarkingai.
7. Darbo vieta: Patogus ir tvarkingas darbo stalas leis dirbti efektyviau.

Turint šiuos įrankius ir medžiagas, internetinio kabelio sujungimas bus greitas ir sklandus.

Kaip paruošti UTP laidą ir užspausti RJ45 jungtis?

Prijungiant interneto kabelį, svarbu laikytis aiškios tvarkos, kad viskas vyktų sklandžiai. Pirmiausia, pasirūpinkite reikalingais įrankiais ir medžiagomis.

1. Pasirinkite ir paruoškite kabelį: Rinkitės tokio ilgio kabelį, kuris pasiektų nuo maršrutizatoriaus iki kompiuterio.
2. Išmatuokite reikiamą kabelio ilgį ir atsargiai nuimkite apie 2-3 centimetrus išorinio apvalkalo iš kiekvieno galo. Svarbu neperpjauti korpuso iki galo, kad nepažeistumėte vidinių laidininkų.
3. Pašalinkite visus nailoninius siūlus, esančius arti laidų, kad nesudarytų kliūčių.
4. Visi kartu esantys laidai turi būti ištiesinti. Naudojant kištuką kaip matą, išmatuokite reikiamą ilgį, kad sumontavus laidą iki galo tilptų į numatytas vietas. Jei kabelio viduje yra plastikinė arba metalinė centrinė šerdis, ją reikia nupjauti iki pašalintos izoliacijos lygio.
5. Vielos pjaustytuvais arba žirklėmis atsargiai nupjaukite laidus iki vienodo ilgio kelių milimetrų.

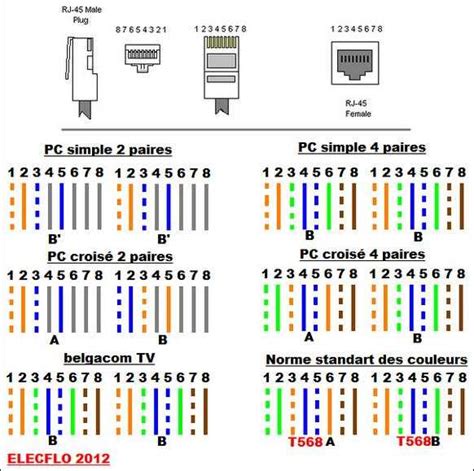

6. Norėdami sukurti tiesioginį suspaudimą, vadovausimės T568B standartu. Pagal šią schemą sutvarkykite laidus atitinkama tvarka: pradėkite nuo baltos ir oranžinės spalvos, o baigkite rudomis. Ši taisyklė taikoma abiem kabelio galams.
   • T568B seka: Oranžinė-balta, Oranžinė, Žalia-balta, Mėlyna, Mėlyna-balta, Žalia, Ruda-balta, Ruda.
   • T568A seka: Žalia-balta, Žalia, Oranžinė-balta, Mėlyna, Mėlyna-balta, Oranžinė, Ruda-balta, Ruda.
7. Nukreipkite jungtį taip, kad fiksatorius būtų nukreiptas žemyn. Laikykite jį priešais save taip, kad kabelio anga būtų nukreipta į save, ir įkiškite laidus į atitinkamus lizdus. Įsitikinkite, kad laidai yra įkišti iki galo ir nėra susipainioję. Svarbu, kad jungtyje būtų ne tik variniai laidininkai, bet ir 8-10 mm kabelio izoliacija, kad būtų užtikrintas tvirtas ryšys.
8. Priveržkite spaustuko juostą atsuktuvu ir įsitikinkite, kad laidai lieka savo kanaluose.
9. Dabar reikia įspausti kontaktus į kabelio šerdis. Tai galima padaryti tiek atsuktuvu, tiek peiliu. Pasukite jungtį taip, kad kaiščiai būtų nukreipti į viršų, ir padėkite ant stalo ar kito lygaus paviršiaus. Patikrinkite, ar išorinis kabelio apvalkalas šiek tiek išsikiša už atraminio strypo. Tada atsuktuvu švelniai paspauskite mažą skirtuką jungties viduje, kad pritvirtintumėte laidą. Pjaunant šerdies izoliaciją, svarbu atsargiai ir tiksliai prispausti atsuktuvą ant kontaktų, kad jie tinkamai užsifiksuotų.
10. Užbaigus presavimą, jungties kokybę rekomenduojama patikrinti naudojant testerį. Jei neaptinkamas pasipriešinimas ar garso signalas, papildomai priveržkite jungties kontaktus, kol jie bus visiškai įkišti į sėdynes. Jei po užspaudimo kabelis neveikia, patikrinkite jungties kontaktų ir kabelio gyslų jungties kokybę ir užspaudimo modelį (jei reikia, nupjaukite jungtį ir pakartokite visus aukščiau nurodytus veiksmus).

Jei per pirmąjį užspaudimo bandymą įvyktų klaidų, rekomenduojama turėti keletą papildomų jungčių. Dažniausiai kabeliui užspausti naudojamas specialus įrankis - gniužtelis, tačiau vienkartiniam naudojimui jo įsigyti nebūtina. Jei turite laidą ir jungtis, tai užtruks labai mažai laiko ir pastangų, kad juos paverstumėte visaverčiu veikiančiu prietaisų prijungimo kabeliu. Naudodami šį įrankį galite nuimti izoliaciją nuo kabelio, nupjauti laidus ir suspausti jungtį. Bet jei nėra gofruotojo, pakanka vieno peilio visoms būtinoms operacijoms atlikti.

Dažnos klaidos ir kaip jų išvengti

Ruošiantis sujungti internetinį kabelį, svarbu žinoti, kad galima padaryti keletą klaidų, galinčių pabloginti jūsų interneto ryšį ir greitį.

• Netinkamo kabelio tipo pasirinkimas: Neretai žmonės naudoja senus ar netinkamus kabelius, kurie gali žymiai riboti interneto greitį. Pavyzdžiui, naudojant Cat 5 kabelį, kai jūsų interneto planas yra 1 Gbps, greitis bus ribojamas.
• Neteisingas kabelio ilgis: Ilgesni kabeliai gali sukelti signalo praradimą, todėl svarbu rasti optimalų ilgį. Virš 100 metrų ilgio laidams gali prireikti signalo stiprintuvų.
• Prastos jungčių kokybės: Prastos jungtys gali lemti signalo praradimą ar net visišką ryšio nutrūkimo. Svarbu naudoti kokybiškas RJ45 jungtis ir jas tinkamai užspausti.
• Kabelio išdėstymas: Venkite kabelių tiesimo per dideles kliūtis, tokias kaip metaliniai daiktai ar maitinimo laidai, nes tai gali sukelti elektromagnetinius trikdžius. Taip pat saugokite kabelius nuo mechaninių pažeidimų - stipraus lenkimo, suspaudimo ar trinties.
• Nesuderinama įranga: Patikrinkite, ar visi įrenginiai, prie kurių prijungiamas kabelis, palaiko norimą interneto greitį. Senesni maršrutizatoriai ar tinklo plokštės gali būti ribojantis veiksnys.
• Reguliari priežiūra: Kabeliai gali pažeisti ar nusidėvėti bėgant laikui, tad patartina juos periodiškai apžiūrėti ir, jei reikia, pakeisti.

Kaip pagerinti interneto greitį namuose?

Norint pagerinti interneto greitį namuose, svarbu atkreipti dėmesį į keletą svarbių dalykų.

• Interneto planas: Jis turi atitikti jūsų poreikius. Jei daug laiko praleidžiate žiūrėdami vaizdo įrašus ar žaisdami žaidimus, rinkitės spartesnį planą.
• Maršrutizatoriaus vieta: Geriausia jį įrengti namų centre, kad Wi-Fi signalas būtų pasiekiamas visose patalpose. Sienos ar metaliniai objektai gali slopinti signalą, todėl verta to vengti.
• Įrangos atnaujinimas: Senesni maršrutizatoriai gali nepalaikyti naujausių technologijų, tokių kaip Wi-Fi 6, o tai gali apriboti greitį.
• Prijungtų įrenginių skaičius: Kuo daugiau prietaisų naudojasi internetu, tuo labiau jis apkraunamas. Galbūt verta apsvarstyti tinklo valdymą ar spartesnį maršrutizatorių.
• Tinklo nustatymai: Svarbu, kad maršrutizatorius pasirinktų optimalų kanalą. Kartais kaimynų tinklai gali trukdyti jūsų ryšiui.
• Kokybiškas Ethernet kabelis: Jei naudojate laidinį ryšį, pasirinkite gerą Ethernet kabelį. Cat 6 arba Cat 7 kabeliai užtikrina didesnį greitį ir stabilumą nei senesni standartai.
• VPN paslaugos: Jos gali padėti apsaugoti jūsų privatumą ir kartais pagerinti greitį, ypač jei interneto paslaugų teikėjas riboja tam tikras paslaugas.

Kitos svarbios pastabos ir patarimai

Kai kalbame apie internetinio kabelio sujungimą, kyla daugybė klausimų.

• Kabelių tipai: Daugiausia naudojami Ethernet kabeliai (Cat5e, Cat6, Cat6a) ir koaksialiniai kabeliai.
• Kabelio tinkamumas: Jei jūsų interneto planas yra iki 1 Gbps, Cat5e kabelis gali būti pakankamas.
• Prijungimo procesas: Procesas gana paprastas: vieną kabelio galą įkiškite į modemą, o kitą - į maršrutizatorių ar kompiuterį.
• Kabelio ilgis: Žinoma, tačiau reikia atsižvelgti į ilgį. Jei kabelis ilgesnis nei 100 metrų, gali sumažėti signalo kokybė.
• Lėtas greitis: Lėtas greitis gali būti dėl prasto kabelio, perpildyto tinklo ar netinkamos įrangos vietos.
• Telefono ryšys: Ar galiu naudoti „Cat 5” kabelį telefono ryšiui? Taip, Cat 5 kabeliai gali būti naudojami telefonų linijoms, tačiau dažnai tam naudojami specializuoti telefono laidai.
• Gigabit Ethernet: Ar „Cat 5” kabelis gali palaikyti „Gigabit Ethernet”? Techniškai taip, tačiau Cat 5e ar aukštesnės kategorijos kabeliai yra rekomenduojami, siekiant užtikrinti stabilų ir maksimalų greitį.
• Dažniausi gedimai: Dažniausiai pasitaikantys gedimai yra netinkamai prijungti kabeliai, pažeistos jungtys ar sugadinti kabeliai.
• Kaina: Kaina priklauso nuo kabelio tipo, ilgio ir reikalingos įrangos.

Tinkamai pajungti interneto laidą - ne raketų mokslas. Kiekvienas tai gali padaryti pats, nebūtina kreiptis į specialistą, kuris teikia tokias paslaugas. Žinoma, jeigu nemokamai - kodėl gi ne, tačiau jeigu paslaugos gana nepigios? Žinoma, interneto pajungimas prasideda nuo įvertinimo - ar tokia galimybė apskritai egzistuoja. Jeigu maršrutizatorius suteikia galimybę prie vieno jo prijungti kelis kompiuterius - puiku. Pajungimui reikalingas interneto kabelis. Vienu atveju galima pirkti specialius, kurie yra sukurti būtent šiai funkcijai, tad jų gale yra specialios jungtys. Deja, ne visada kabeliai yra tokio ilgio, kokio Jums reikia. Kita alternatyva yra įsigyti kabelį be antgalio ir pagal poreikius atsikirpti tokį ilgį, kokio reikia. Atsargai siūlome palikti bent papildomus 30 cm laido. Na, jeigu šuo jį pergraužtų ir panašiai. Tokiu atveju nesunkiai sujungsite ir vėl galėsite naudotis. Specialiam kabelio sujungimui Jums reikės minėto kabelio (Jums tinkamo ilgio), antgalių bei replių, kurios padeda užspausti antgalius skirtingose pusėse.

Prieš bandant paruošti UTP kabelį rekomenduojame peržiūrėti video pamoką, kurioje sužinosite plačiau apie abu UTP kabelio paruošimo būdus.
