Optinis Kabelis Televizijai: Šviesos Greitis Jūsų Namuose

Optinis kabelis, dažnai vadinamas šviesolaidžiu, pakeitė tradicinius būdus, kaip perduodame informaciją, ypač televizijos ir garso sistemose. Jo unikalios savybės, pagrįstos šviesos bangų perdavimu, garantuoja aukščiausią signalo kokybę, atsparumą išoriniams veiksniams ir didelį duomenų perdavimo greitį. Šiame straipsnyje gilinsimės į optinio kabelio veikimo principus, jo tipus, pritaikymą televizijai ir namų kino sistemoms, bei patarimus, kaip pasirinkti tinkamiausią sprendimą.

Optinio Kabelio Veikimo Principai: Šviesa Vietoj Elektros

Pagrindinis optinio kabelio principas yra duomenų perdavimas naudojant moduliuotą šviesos bangą, o ne tradicinę elektros srovę. Šviesolaidinis laidas, esantis kabelio viduje, sudarytas iš labai plonų dielektrinių skaidulų, dažniausiai pagamintų iš stiklo arba plastiko. Per šias skaidulas informacija keliauja dideliu greičiu šviesos spindulio pavidalu. Ši technologija turi keletą esminių privalumų:

• Atsparumas Išoriniams Veiksniams: Kadangi signalas perduodamas šviesos bangomis, optinis kabelis yra visiškai atsparus elektromagnetiniams trukdžiams, kuriuos sukelia gretimi elektros prietaisai ar laidai. Taip pat jis nepaveikiamas oro sąlygų poveikio, todėl užtikrinamas stabilus ir nenutrūkstamas signalas. Tai ypač svarbu televizijos ir garso instaliacijose, kur bet kokie trukdžiai gali pabloginti vaizdo ar garso kokybę.
• Mažas Perdavimo Slopinimas: Optiniai kabeliai pasižymi labai mažu signalo slopinimu net ir dideliais atstumais. Tai reiškia, kad perduodama informacija išlieka kokybiška, neprarandant jos stiprumo ar aiškumo, nepriklausomai nuo kabelio ilgio.
• Didelis Duomenų Perdavimo Greitis: Šviesolaidžiai leidžia perduoti duomenis rekordiškai dideliu greičiu. Tai ypač svarbu šiuolaikinėms didelės raiškos televizijos sistemoms, skaitmeniniam garsui ir kitiems duomenims, kuriems reikalingas didelis pralaidumas.

Šviesolaidžio Konstrukcija: Nuo Šerdies Iki Dangos

Plokščiasis šviesolaidis, naudojamas optiniuose kabeliuose, paprastai susideda iš trijų pagrindinių sluoksnių:

1. Šerdis (Core): Tai centrinė dalis, per kurią tiesiogiai keliauja šviesos banga. Šerdis paprastai turi didžiausią lūžio rodiklį.
2. Apvalkalas (Cladding): Tai sluoksnis, supantis šerdį. Jis pasižymi mažesniu lūžio rodikliu nei šerdis. Dėl šio skirtumo šviesa yra sulaikoma šerdyje visiško vidinio atspindžio dėka, neleisdama jai sklisti į išorę.
3. Apsauginė Danga (Coating/Buffer): Tai išorinis sluoksnis, kuris apsaugo šviesolaidį nuo mechaninių pažeidimų ir drėgmės.

Yra du pagrindiniai šviesolaidžių tipai, skirstomi pagal tai, kaip šviesa juose sklidžia:

• Vienmodžiai (Single-mode) šviesolaidžiai: Šie kabeliai turi labai ploną šerdį, paprastai 8-10 μm skersmens. Šviesos banga juose sklinda beveik lygiagrečiai kabelio ašiai, vienu tiesioginiu "modu". Dėl to jie leidžia perduoti duomenis dideliu greičiu ir itin dideliais atstumais, tačiau reikalauja tikslesnių jungčių ir šviesos šaltinių.
• Daugiamodžiai (Multi-mode) šviesolaidžiai: Šie kabeliai turi storesnę šerdį, todėl šviesos banga gali sklisti keliais skirtingais "modais" - tai reiškia, kad ji gali atsispindėti nuo šerdies ir apvalkalo sienelių skirtingais kampais. Daugiamodžiai šviesolaidžiai yra pigesni ir lengviau sujungiami nei vienmodžiai, tačiau jie tinkami trumpesniems atstumams ir turi didesnį signalo iškraipymą dėl skirtingų šviesos kelių.

Pagal lūžio rodiklio pasiskirstymą šerdyje, šviesolaidžiai gali būti:

• Pakopinio (Step-index) lūžio rodiklio: Šiame tipjuje lūžio rodiklis staiga pasikeičia ties šerdies ir apvalkalo riba.
• Gradientinio (Graded-index) lūžio rodiklio: Šiame tipe lūžio rodiklis keičiasi laipsniškai, nuo didžiausios vertės šerdies ašyje iki mažiausios vertės ant sienos su apvalkalu. Tai leidžia efektyviau valdyti šviesos sklidimą ir mažina iškraipymus.

Veiksmingiausi šviesolaidžiai, leidžiantys perduoti duomenis dideliu greičiu ir dideliais atstumais, yra pagaminti iš aukštos kokybės stiklo.

Optiniai Kabeliai Televizijai ir Garso Sistemoms: TOSLINK ir Mini TOSLINK

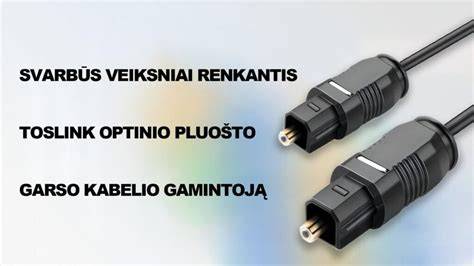

Televizijos ir garso aparatūroje plačiausiai naudojamas optinis kabelis yra žinomas kaip TOSLINK. Šis sąsajos standartas, sukurtas ir užpatentuotas Japonijos kompanijos „Toshiba“ 1983 metais, skirtas skaitmeniniam garso signalui perduoti šviesos bangos pavidalu. Pavadinimas kilo iš „TOS“ (Toshiba) ir „LINK“ (angl. ryšys). TOSLINK naudoja maždaug 1 mm skersmens šviesolaidį ir yra idealus sprendimas, norint išsaugoti originalią garso kokybę be nuostolių skaitmenine forma. Jis puikiai tinka perduoti tokius formatus kaip „Dolby Digital“ ar DTS.

Kitas populiarus optinio kabelio standartas yra Mini TOSLINK. Šio laido kištukas yra pagrįstas populiaria 3,5 mm „mini jack“ jungtimi. Iš pradžių šis sprendimas buvo naudojamas mobiliuosiuose garso įrenginiuose dėl mažesnio jungties dydžio, tačiau šiuo metu elektroninės įrangos gamintojai vis dažniau naudoja Mini TOSLINK laidus radijo ir televizijos įrenginiuose, ypač garso perdavimui.

Kaip Prijungti Optinį Kabelį?

Optinio kabelio prijungimas yra gana paprastas procesas, tačiau reikalauja švelnumo ir dėmesio:

1. Paruošimas: Prieš prijungdami kabelį, nuimkite apsauginius dangtelius nuo abiejų jungčių. Šie dangteliai apsaugo jungtis nuo dulkių ir nešvarumų, kurie gali sutrikdyti signalo perdavimą.
2. Tvirtinimas: Įkiškite vieną kabelio jungtį į lizdą, pažymėtą „DIGITAL OPTICAL OUT“ (arba panašiai) siunčiančiame įrenginyje (pvz., televizoriuje, DVD grotuve). Kitą jungtį įkiškite į „DIGITAL OPTICAL IN“ (arba panašiai) lizdą priimančiame įrenginyje (pvz., garso sistemoje, stiprintuve).
3. Svarbu: Optiniai kabeliai yra jautrūs fiziniams pažeidimams. Jokiu būdu neperlenkite, nesuspauskite ir nedarykite staigių lenkimų kabeliu. Stiprus lenkimas ar deformacija gali sulaužyti šviesolaidinį vidų, todėl kabelis taps nenaudojamas. Remonto kaina gali viršyti naujo kabelio įsigijimo išlaidas.

Tinkamo Optinio Kabelio Pasirinkimas

Pasirinkdami optinį kabelį televizijai ar garso sistemai, atsižvelkite į šiuos veiksnius:

• Jungties Tipas: Įsitikinkite, kad kabelio jungtys atitinka jūsų įrenginių jungtis (dažniausiai TOSLINK arba Mini TOSLINK).
• Kabelio Ilgis: Nors optiniai kabeliai mažai slopina signalą, gamintojai, tokie kaip „Toshiba“ (TOSLINK standarto kūrėjai), oficialiose specifikacijose nurodo, kad optimalus laido ilgis neturėtų viršyti 10 metrų. Per ilgas kabelis gali sukelti nedidelius signalo vėlavimus arba iškraipymus, ypač aukštesniems dažniams. Optimali dažnių juosta yra nuo 9 MHz iki 11 MHz.
• Medžiaga: Kabelio kaina ir kokybė dažnai priklauso nuo jame naudojamos medžiagos. Stiklo šviesolaidžiai yra aukštesnės kokybės ir leidžia apdoroti aukštesnius perdavimo dažnius, tuo tarpu plastikiniai šviesolaidžiai gali sumažinti maksimalius perdavimo dažnius, nors ir yra pakankami skaitmeniniam garso perdavimui.
• Gamintojas ir Kaina: Rinkoje gausu įvairių gamintojų optinių kabelių. Geras optinis kabelis gali kainuoti nuo kelių dešimčių iki kelių šimtų litų už metrą, priklausomai nuo medžiagos, ilgio, vidinės konstrukcijos ir jungčių kokybės. Transfer Multisort Elektronik (TME) yra vienas didžiausių pasaulinių elektronikos komponentų platintojų, siūlantis platų optinių sprendimų asortimentą.

Papildomos Optinių Kabelių Savybės ir Naudojimo Sritys

Optiniai kabeliai, dėl savo ypatingų savybių, naudojami ne tik namų pramogų sistemose, bet ir daugelyje kitų sričių:

• Telekomunikacijos: Optiniai tinklai yra šiuolaikinių interneto ir telekomunikacijų infrastruktūros pagrindas, leidžiantis perduoti didelius duomenų kiekius dideliais atstumais.
• Medicina: Optiniai kabeliai naudojami medicininėje įrangoje, pavyzdžiui, endoskopuose, kur reikia perduoti vaizdo informaciją ir apšvietimą.
• Pramonės Automatika: Atsparumas aplinkos veiksniams leidžia naudoti optinius kabelius sudėtingose pramoninėse sąlygose, kur tradiciniai sprendimai nebūtų tinkami.
• Garso ir Vaizdo (A/V) Sistemos: Nors TOSLINK yra populiarus garso perdavimui, optiniai sprendimai gali būti naudojami ir vaizdo signalų perdavimui, nors HDMI šiuo metu yra labiau paplitęs namų vartojimo rinkoje.

Svarbu suprasti, kad net ir geriausios ryšio kokybės nepagerins garso, jei siųstuvas (pvz., televizorius) ir priėmimo įranga (pvz., garso sistema) nėra pakankamai kokybiški. Skaitmeninis signalas, perduodamas optiniu kabeliu, yra tiesiog dvejetainė eilutė, o jo kokybė galutiniame rezultate priklauso nuo konverterių, esančių abiejuose įrenginiuose, kokybės.

Optiniai kabeliai, tokie kaip TOSLINK ir Mini TOSLINK, yra neatsiejama šiuolaikinių televizijos ir garso sistemų dalis, užtikrinanti aukščiausios kokybės skaitmeninio garso perdavimą be trukdžių ir nuostolių. Jų atsparumas aplinkos veiksniams ir didelis duomenų perdavimo greitis daro juos patikimu ir efektyviu sprendimu įvairioms reikmėms.
