GSM Signalizacijos Programavimas: Detalus Vadovas ir Svarbiausi Aspektai

Įrengiant modernią apsaugos sistemą, GSM signalizacijos programavimas tampa vienu svarbiausių etapų, užtikrinančiu visos sistemos funkcionalumą ir patikimumą. Šiame straipsnyje detaliai aptarsime GSM signalizacijos programavimo ypatumus, diegimo procesą, skirtingus prijungimo būdus ir svarbiausius aspektus, kuriuos būtina apsvarstyti siekiant maksimalaus saugumo.

Valdymo Pultas: Sistemos Širdis

Įrengiant signalizacijos sistemą, ypatingas dėmesys skiriamas valdymo pulto, prie kurio prijungiama likusi įranga, įrengimui. Valdymo pultas yra atsakingas už visų elementų sąveiką, perduoda pavojaus pranešimus ir įjungia garso ar šviesos pranešimus. Tai centrinis mazgas, kurio dėka visa sistema veikia darniai.

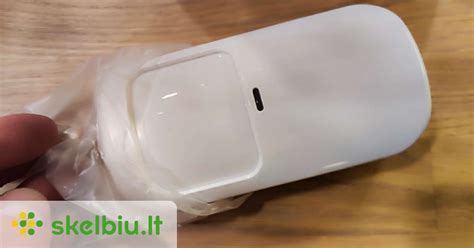

Detektoriai: Pavojų Atpažinimo Tarnyba

Detektoriai yra atsakingi už automatinį pavojingų įvykių atpažinimą. Jie būna įvairių tipų, pritaikytų specifinėms reikmėms. Dažniausiai sutinkami judesio detektoriai, kurie reaguoja į judesį patalpoje, bei magnetiniai kontaktai, montuojami ant durų ir langų, reaguojantys į jų atidarymą. Signalas iš jutiklio siunčiamas į valdymo pultą, apdorojamas pagal iš anksto nustatytus nustatymus, po to įjungiamas reikiamas scenarijus: įjungiamos sirenos, siunčiami pranešimai į savininko telefoną arba apsaugos punktą.

Jei pageidaujate, galime ne tik įrengti apsauginę signalizaciją, bet ir papildyti ją gaisro, vandens nuotėkio, dujų nuotėkio, elektros tiekimo sutrikimo jutikliais. Tai užtikrins turto saugumą, apsaugos žmones nuo avarinių situacijų. Toks kompleksinis požiūris leidžia sukurti išsamią apsaugos sistemą, aprėpiančią įvairius potencialius pavojus.

GSM Modulio Programavimas: Nuo Pagrindų iki Detalių

MB IT VERSLAS siūlo visapusiškas signalizacijos sistemos paslaugas, leidžiančias pilnai valdyti centralę bei gauti išsamius informacinius pranešimus. Norint suprasti, kaip viską sujungti ir tinkamai suprogramuoti, svarbu žinoti keletą esminių žingsnių. Taigi, nusprendėme šią bėdą padėti išsiaiškinti.

1. Programinės Įrangos Diegimas ir Pradinis Nustatymas

Viską sujungę, prijungiame Mini USB laidu modulį prie kompiuterio ir pasileidžiame GSV5 Loader programą, kurią reikia parsisiųsti. Pastaba: programa pasileis tik fiziškai prijungus modulį prie kompiuterio.

Įsijungę programą atliekame tokius veiksmus:

1. Pasirenkame kalbą - Lietuvių (kitu atveju visus pranešimus gausite angliškai).
2. Pažymime pasirinkimą - KEYBUS (DSC duomenų perdavimo protokolas).
3. Spaudžiame YES, tam kad visi angliški pranešimai būtų atstatyti į Lietuviškus.
4. Spaudžiame mygtuką konfigūracijos pradžiai.

Atsidarius konfigūracijos langui atliekame 3 pagrindinius žingsnius:

1. Įvedame telefonų numerius, kurie galės kontroliuoti apsaugos sistemą.
2. Kiekvienam numeriui priskiriame valdymo bei informavimo teises. Taip pat parenkame kokio tipo telefonas ir ar gauti „PUSH“ žinutes.
3. Nusiunčiame šiuos duomenis GSM moduliui.
4. Galime dar pataisyti zonų pavadinimus, gedimų pavadinimus. Iš įrašytų balso pranešimų taip pat galima susidėlioti pranešimų tekstus, kai atsiliepiame į aliarmo skambutį.

Atlikę šiuos veiksmus, paskambiname į apsaugos sistemą ir išklausome operatorės pranešimus ir instrukcijas. Po šio žingsnio Android / iOS programų parduotuvėse susirandame programą Secolink Pro ir ją susiinstaliuojame (nemokamai).

2. Mobiliojo App Konfigūracija

Po instaliacijos paleidžiame ir konfigūruojame:

• Spaudžiame pradėti, įvedame savo / kliento vardą (a), Jūsų / ar kliento telefono numerį (b) ir spaudžiame kitas (Alarmserver.net pasirinkimo NEĮJUNGIAME).
• Toliau įjungiame pasirinkimą PATALPOS (c), įvedame norimą objekto pavadinimą, kuris visada matysis bendrame programos lange (d), įvedame apsaugos sistemos vartotojo PIN kodą, skirtą įjungti / išjungti apsaugos sistemą (e), įjungiame kodų šifravimą, tam kad išsiųstose / gautose SMS žinutėse nesimatytų PIN kodo (f), taip pat pažymime kad apsaugos sistema valdoma su pultu (g) ir turi GSM ryšį (h). Po šių veiksmų spaudžiame „Kitas“.
• Naujame lange pažymime kad yra SMS paslauga (į) ir pokalbiai galimi (f).

Eldes GSM ESIM022 Jungimas su Centralėmis: Įvairūs Metodai

Kadangi nemažai klientų įsigiję GSM modulį ELDES ESIM022 susiduria su įvairiais jungimo klausimais, padarėme trumpą instrukciją kaip tai atlikti. Šiuo atveju GSM modulį jungiame prie centralės PARADOX SP6000. Tas pats jungimas galioja visoms mūsų parduodamoms centralėms išskyrus pigiausią Paradox serijos centralę - Paradox SP4000.

1. Paprasčiausias 3 Laidų Jungimas

Pačiam paprasčiausiam pajungimui reikalingi tik 3 laidai. Taip pajungus, sistema skambins ARBA siųs SMS kai suveiks apsaugos sistemos sirena. 3 laidai jungiami taip:

1. „+12V“ - jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. „-12V“ - jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas - jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.

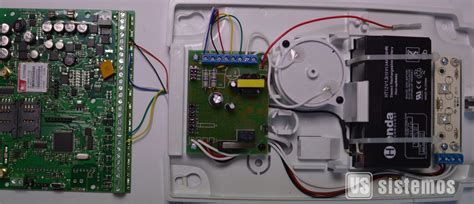

2. 4 Laidų Jungimas su Papildomu Laidu

Kitas technikų mėgstamas jungimas yra su papildomu laidu, panaudojant centralės valdomą išėjimą. Dažniausiai jis (PGM) užprogramuojamas, kad suveiktų dingus elektrai. Tokiu atveju sistema skambins ARBA siųs SMS kai suveiks apsaugos sistemos sirena arba dings elektra. Pasirinkus skambučio režimą jūs gausite tik bendrą skambutį, tačiau SMS režimu sistema jau informuos konkrečiai kas suveikė. 4 laidų jungimas atrodo taip:

1. „+12V“ - jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. „-12V“ - jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas - jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.
4. Papildomo signalo aktyvavimas - jungiama iš centralės „PGM“ į GSM modulio Z2 kontaktą - geltonas laidas.

Eldes Configtool Programos Naudojimas

Toliau parodysime GSM modulio programavimą kompiuteriu (galima konfigūruoti ir SMS žinutėmis), naudojant Eldes Configtool programą, prijungus modulį prie kompiuterio mini USB konfigūravimo laidu. Taigi GSM modulį sujungiame su kompiuteriu USB kabeliu. ESIM022 modulio programavimui užtenka maitinimo iš USB kabelio, tik šiuo atveju neveiks modemas.

Paleidžiame programą:

1. Matome informacinį pranešimą, kad programa mato prijungtą GSM ESIM022 modulį.
2. Spaudžiame Open Configuration.

Atsidariusiame lange, „Main settings“ lape pradėsime konfigūraciją:

3. Įvedame vartotojų numerius. Gali būti ir vienas numeris. Geriau įvesti +370 formatu.
4. Jeigu moduliui naudojame papildomą 9V kraunamą bateriją (kroną), galime nusistatyti apie kokius elektros dingimo ar gedimo įvykius gausime informaciją. Kadangi mes sistemą jungiame nuo apsaugos sistemos, kuri ir taip jau turi akumuliatorių, tai šių nustatymų nebenaudojame.
5. Pasirinkimas „System Answer Call“ nurodo, kad jums paskambinus į šį modulį, skambutis bus pakeltas, o esant prijungtam išoriniam mikrofonui - girdėsite garsą. Gamykliškai ši funkcija - įjungta. Kitu atveju sistema tiesiog atmes skambutį.
6. Kitas pasirinkimas „Startup SMS Enabled“ reiškia kad sistemai įsijungus, sakykim po elektros dingimo, gausite žinutę su savo nurodytu pavadinimu (laukelis Device Name) kad sistema sėkmingai startavo.
7. Spaudžiame mygtuką „Write settings“ kad mūsų nustatymai būtų nusiųsti į sistemą.

Sekančiame lape „Input/Output settings“ atliekame tolesnį konfigūravimą:

a) Jei pasirenkame skambutį - Call Enabled, tai zonų pavadinimų keisti negalėsime, o tik nurodysime nuo kokio signalo modulis mums paskambins.b) Nurodome, kada modelis skambins. „Input 1“ atitinka modulio kontaktą Z1, „Input 2“ atitinka modulio kontaktą Z2, o Tamper - skambins jei kas nors bandys atidaryti modulio dangtelį.

Jei naudosimės SMS nustatymu (SMS Enabled) tai konfigūruojame taip:

7. Įvedame Z1 kontakto aliarmo pavadinimą - laukelis Input Alarm Event ir pažymime ar norime gauti SMS, ar ne. Antras laukelis „Input1 Restore event“ nurodo ką daryti dingus / atsistačius aliarmo signalui. Mūsų atveju pavadinome - Nutilo sirena. Taip pat pažymime ar norime apie šį įvykį gauti SMS žinutę.
8. Analogiškai nurodomas antro įėjimo signalas (tik jungiant 4 laidų jungimu). Kaip jau minėta tam papildomai reikia suprogramuoti apsaugos sistemos valdomą išėjimą, kad jis suveiktų dingus elektrai. Mes įvykio signalą pavadinome - dingo elektra, atsistatymo signalą - atsirado elektra. Abiem atvejais norime gauti SMS žinutes.
9. Taip pat Tamper pasirenkame ir signalą nuo GSM modulio dangtelio atidarymo ir jį pavadiname „Pažeistas korpusas“.
10. Su šiuo moduliu taip pat SMS pagalba galime valdyti vieną prietaisą, pvz. įjungti / išjungti šviesą, įjungti / išjungti šildymą. Pavadinimas ir pirminė čia ir nustatomi.
11. Visą programavimą siunčiame į sistemą paspausdami Write settings.

Dar keli dažnai naudojami nustatymai lape „System“:

14. Šiuose nustatymuose nurodome ar norime gauti periodinę informacinę žinutę iš modulio apie jo veikimo darbą.

GSM Signalizacijos Montavimo Etapai ir Svarbiausi Parametrai

GSM signalizacijos montavimo procesas apima kelis pagrindinius etapus:

1. Jums reikia įstatyti bet kurio mobiliojo ryšio operatoriaus SIM kortelę.
2. Pritvirtinti daviklius reikiamose vietose.
3. Įjungti daviklius ir pačią sistemą.
4. Atlikti galutinius nustatymus ir testavimą (pvz., patikrinti signalo kokybę, sukonfigūruoti telefono numerius, kuriems bus siunčiami pranešimai (pvz., +370 xxxxxxxxxx) ; Sistema bus paruošta dirbti.

Pagrindinio Signalizacijos Bloko Montavimas:

• Kaip pasirinkti vietą GSM signalizacijos montavimui:
  • Mobilaus GSM ryšio prieinamumas: Tai svarbiausia sąlyga pagrindiniam signalizacijos blokui pastatyti. Didelių metalo kliūčių buvimas gali turėti neigiamą poveikį signalo stiprumui.
  • Montavimo vieta: Sunkiai prieinama vagims, bet lengvai prieinama savininkui. Vieta GSM signalizacijai pasirinkite tokią, kuri neleidžia užpuolikui lengvai rasti ir sugadinti įrenginį (suveikimo atveju užtenka apie 10 sekundžių, kad signalizacija spėtų prisiskambinti ir nusiųsti SMS žinutę).
  • Ryšio buvimas tarp pagrindinio bloko ir daviklių: Jūs turite įsitikinti (vadovaukitės vartotojo instrukcija), kad tarp signalizacijos bloko ir daviklių yra ryšys.

Judesio Daviklio Tvirtinimas:

Komplekte yra laikiklis, varžtai ir dvipusė juosta. Jums reikės atsuktuvo. Jei daviklio laikiklis sukamas prie betoninio pagrindo, reikės perforatoriaus. Jei pagrindas minkštesnis, pilnai pakaks atsuktuvo.

Judesio daviklio tvirtinimo etapai:

1. Pridekite laikiklį prie sienos.
2. Pieštuku pažymėkite montavimo skyles.
3. Pragręžkite pažymėtas skylės (jei pagrindas minkštas, tiesiog laikiklį prisukite).
4. Įsukite varžtus ir pritvirtinkite laikiklį.
5. Ant laikiklio uždekite daviklį ir pasukite reikiamu kampu.

Langų/Durų Daviklio Tvirtinimas:

Magnetinis kontaktas ir siųstuvas klijuojami ant dvipusės juostos. Maksimalus atstumas apie 3cm. Galite pabandyti rankose, kaip veikia daviklis (jei trumpam užsidega raudona lemputė, reiškias daviklis suveikęs). Pabandykite atidaryti langą arba duris. Įsitikinkite ar daviklis suveikia.

Sirenos Montavimas:

Jei komplekte laidinė sirena, tiesiog įjunkite laidą į tam skirtą lizdą ir pritvirtinkite sireną netoli pagrindinio bloko (dvipusė juosta įeina į komplektą). Jei sirena belaidė, įjunkite ją į bet kurią rozetę.

GSM Signalizacijos Valdymas ir Priežiūra

Signalizacijos valdomos SMS, skambučiu arba valdymo pulteliu. Visa informacija, kaip valdyti konkretų GSM signalizacijos modelį, rasite sistemos komplekto vartotojo instrukcijoje.

Eksploatacijos metu, GSM signalizacijos būklę būtina stebėti. Kai veikia žemoje temperatūroje, yra būtina dažniau stebėti baterijas (jei baterija jau silpna ir ją reikia keisti, ant daviklio užsidegs lemputė ir degs be perstojo). Jei signalizacija turi dirbti ten, kur temperatūra žemesnė nei -15°C, patartina naudoti laidinius daviklius arba prie bevielių daviklių prijungti išorinį maitinimo šaltinį, nes baterijos blogai veikia esant žemai temperatūrai. Tokiu atveju signalizacija gali veikti iki -25°C ir daugiau šalčio. Patikrinkite savo signalizaciją ir daviklius bent kartą į pusę metų.

GsmAlarm serijos įrenginių savybių palyginimas padės Jums pasirinkti tinkamiausią sprendimą. Prekių persiuntimas Lietuvos teritorijoje (išskyrus Kuršių Neriją) nemokamas užsakymams virš 150,00EUR. Jei užsakymas mažesnis nei 150EUR, pristatymo kaina 2,90 € be PVM.

Visi gaminiai yra programuojami per USB jungtį naudojant programą GAPROG. Jei po SIM kortelės keitimo GsmAlarm įrenginys tinkamai nebeveikia, rekomenduojame patikrinti šiuos dalykus:

1. Ar SIM kortelė aktyvuota?
2. Ar nuimtas PIN kodas?
3. Pastaruoju metu susiduriame, kad naujai gaminamos SIM kortelės yra plonesnės, todėl rekomenduojame SIM kortelės viršuje priklijuoti mažą lipduką, kad SIM kortelės kontaktai geriau liestų SIM kortelės lizdo kontaktus.

Naudojant programą GAPROG, galima užprogramuoti, nuskaityti, išsaugoti GsmAlarm-xxx parametrus, atnaujinti programinę įrangą. Derinant sistemą, kompiuterio ekrane matoma detali informacija: rezervinio akumuliatoriaus įtampa, GSM ryšio parametrai, visų zonų ir programuojamų išėjimų būsena, vėliausių įvykių sąrašas (signalizacijos suveikimo laikas, suveikusi zona ir srities pavadinimas, vartotojo, įjungusio arba išjungusio saugojimo režimą, vardas).
