GSM Bevielės Signalizacijos Programavimas: Išsamus Vadovas

Šiuolaikinės apsaugos sistemos tapo neatsiejama būsto ir verslo patalpų saugumo dalimi. Tarp daugybės galimybių, GSM bevielės signalizacijos programavimas išsiskiria savo lankstumu, patogumu ir plačiomis valdymo galimybėmis. Šis straipsnis skirtas detaliai apžvelgti GSM bevielių signalizacijų programavimo aspektus, pradedant nuo pagrindinių principų ir baigiant specifinėmis instrukcijomis, siekiant suteikti išsamų supratimą tiek pradedantiesiems, tiek patyrusiems vartotojams.

Apsaugos Centralių Tipai ir Funkcionalumas

Apsauginės signalizacijos sistemos pagrindas - centrinė (apsauginė centrinė). Galima išskirti du pagrindinius centralių tipus: fiksuoto spindulių skaičiaus ir plečiamos centralės.

• Fiksuoto spindulių skaičiaus centralės: Šiose centralėse signaliniai spinduliai su apsauginės signalizacijos davikliais jungiami tiesiogiai į centralę. Jų galimybės yra ribotos ir negali būti plečiamos papildomais moduliais.
• Plečiamos centralės: Šių centralių įėjimo zonų skaičius yra plečiamas pajungiant papildomus išplėtimo modulius. Tai suteikia gerokai didesnį lankstumą ir galimybę pritaikyti sistemą įvairiems poreikiams.

Vienas iš populiarių pavyzdžių yra SP5500 centralė. Tai 5 apsaugos signalizacijos centrinė, turinti 10 zonų (su ATZ išplėtimu), kurios skaičių galima padidinti iki 32. Ji palaiko iki 15 laidinių klaviatūrų (įskaitant ZX8 zonų išplėtėjus), 2 sritis, 2 PGM išėjimus (išplečiamus iki 16), 32 vartotojų kodus ir 256 įvykių atmintį. Ši centralė taip pat turi galimybę atnaujinti versiją, palaiko 2+1 pulto ir 5 privačių telefonų numerius, leidžia dviejų lygių nepilno sistemos įjungimo funkciją. Tai reiškia, kad per 24 valandas galima pilnai valdyti centralę ir gauti išsamią informaciją apie jos veikimą.

GSM Modulio Pajungimas ir Programavimas

Viena iš svarbiausių šiuolaikinių apsaugos sistemų funkcijų yra galimybė valdyti jas nuotoliniu būdu, dažniausiai naudojant GSM modulius. Ši funkcija leidžia gauti pranešimus apie aliarmo įvykius, valdyti sistemos būseną (įjungti/išjungti) ir netgi bendrauti su saugomoje zonoje esančiais žmonėmis.

Norint sukonfigūruoti GSM modulį, dažniausiai atliekami šie veiksmai:

1. Fizinis pajungimas: Pirmiausia, GSM modulis prijungiamas prie centralės ir kompiuterio naudojant Mini USB laidą. Svarbu pastebėti, kad programinė įranga veiks tik tada, kai modulis yra fiziškai prijungtas.
2. Programinės įrangos diegimas: Reikalinga atsisiųsti ir įdiegti specialią programą, pavyzdžiui, GSV5 Loader.
3. Programos konfigūracija: Paleidus programą, atliekami šie nustatymai:
   • Kalbos pasirinkimas: Pasirenkama norima kalba (pvz., Lietuvių), kad visi pranešimai būtų pateikiami suprantamai. Kitu atveju, pranešimai bus anglų kalba.
   • Duomenų perdavimo protokolo pasirinkimas: Pasirenkamas atitinkamas protokolas, pavyzdžiui, KEYBUS (DSC duomenų perdavimo protokolas).
   • Pranešimų kalbos atstatymas: Paspaudžiamas mygtukas, kad visi angliški pranešimai būtų pakeisti į lietuviškus.
   • Konfigūracijos pradžia: Spaudžiamas mygtukas, inicijuojantis konfigūracijos procesą.

Atsidarius konfigūracijos langui, atliekami trys pagrindiniai žingsniai:

1. Telefonų numerių įvedimas: Įvedami telefono numeriai, kurie galės kontroliuoti apsaugos sistemą.
2. Teisių priskyrimas: Kiekvienam numeriui priskiriamos valdymo ir informavimo teisės. Taip pat parenkamas telefono tipas ir nustatoma, ar bus gaunamos „PUSH“ žinutės.
3. Duomenų siuntimas: Nustatyti duomenys siunčiami į GSM modulį.
4. Papildomi nustatymai: Galima pataisyti zonų ir gedimų pavadinimus. Taip pat galima formuoti pranešimų tekstus iš įrašytų balso pranešimų, kurie bus naudojami atsiliepiant į aliarmo skambučius.

Atlikus šiuos veiksmus, rekomenduojama paskambinti į apsaugos sistemą ir išklausyti operatorės pranešimus bei instrukcijas, siekiant patikrinti sistemos veikimą.

Mobilioji Programėlė Sistemos Valdymui

Po GSM modulio konfigūracijos, sekantis žingsnis yra mobiliojoje programėlėje nustatyti sistemos valdymą. Šiuo metu populiarios programėlės yra prieinamos Android ir iOS operacinėms sistemoms. Viena iš tokių programėlių yra Secolink Pro.

Programėlės konfigūracijos procesas apima:

1. Pradžia ir vartotojo duomenys: Paspaudžiamas mygtukas "Pradėti", įvedamas vartotojo arba kliento vardas (a) ir telefono numeris (b). Svarbu neįjungti "Alarmserver.net" pasirinkimo.
2. Objekto nustatymai: Įjungiamas pasirinkimas "PATALPOS" (c), įvedamas norimas objekto pavadinimas, kuris bus matomas bendrame programos lange (d).
3. PIN kodo nustatymai: Įvedamas apsaugos sistemos vartotojo PIN kodas, skirtas sistemos įjungimui/išjungimui (e). Rekomenduojama įjungti kodų šifravimą (f), kad PIN kodas nebūtų matomas SMS žinutėse. Taip pat pažymima, kad sistema valdoma su pultu (g) ir turi GSM ryšį (h).
4. Paslaugų pasirinkimas: Toliau pažymima, kad yra SMS paslauga (i) ir pokalbiai galimi (j).

Po šių veiksmų, sistema bus paruošta valdyti mobiliąja programėle.

Bevielės ir Laidinės Signalizacijos Lyginamoji Analizė

Renkantis apsaugos sistemą, dažnai kyla klausimas dėl bevielių ir laidinių sprendimų pasirinkimo. Kiekvienas tipas turi savo privalumų ir trūkumų.

Laidinė Signalizacija

Laidinė signalizacija yra klasikinis ir laiko patikrintas sprendimas.

• Privalumai:
  • Visi davikliai su centrale sujungiami laidais, todėl nereikia keisti baterijų.
  • Ryšys yra itin stabilus ir patikimas.
  • Idealus pasirinkimas naujai statybai arba atliekant kapitalinį remontą, kai kabelius galima estetiškai paslėpti.
  • Pajungiamos nuo centrinio maitinimo šaltinio, nereikalauja baterijų eksploatacijos patikros.
  • Centralės akumuliatoriai (užtikrinantys sistemos darbą dingus elektrai) veikia apie 5 metus.
• Trūkumai:
  • Montavimas gali būti sudėtingesnis ir brangesnis, reikalauja laidų tiesimo.

Belaidė (GSM) Signalizacija

Belaidė (GSM) signalizacija yra modernus ir populiarus pasirinkimas.

• Privalumai:
  • Davikliai su centrale bendrauja radijo ryšiu, nereikia vesti laidų.
  • Montavimas yra greitas, švarus ir minimaliai pažeidžia interjerą.
  • Puikiai tinka jau įrengtiems butams, namams ir biurams.
  • Elementai (judesio davikliai, durų magnetai ir kt.) individualiai susiejami su centrale, todėl programavimo darbai tampa paprastesni.
  • Nereikia tiesti laidų, dėl to kartais gali būti pigesnės ir paprasčiau sumontuojamos.
• Trūkumai:
  • Priklausomai nuo gamintojo, gali būti brangesnės.
  • Gali kilti problemų dėl trukdžių (storos sienos ir kt.), todėl yra tikimybė, kad dėl trukdžių davikliai gali iššaukti klaidingus aliarmus.
  • Sistemos elementai turi būti maitinami atskirai, dažniausiai baterijomis, kurių gyvavimo trukmė svyruoja nuo 1 iki 3 metų.
  • Baterijos blogai veikia esant žemai temperatūrai (rekomenduojama naudoti laidinius daviklius arba prijungti išorinį maitinimo šaltinį, jei signalizacija veikia žemesnėje nei -15°C temperatūroje).

Sistemos Komponentai ir Jų Funkcijos

Bet kokia apsaugos sistema, tiek laidinė, tiek bevielė, susideda iš tam tikrų pagrindinių komponentų:

• Centralė: Sistemos "smegenys", priimanti signalus iš daviklių ir siunčianti aliarmą. Centralės gali turėti nuo kelių iki kelių šimtų zonų, o daugumai jų yra galimybė prijungti išplėtimo modulius.
• Klaviatūra: Skirta sistemos įjungimui/išjungimui kodu. Centralė ir klaviatūra turi būti to paties gamintojo, siekiant užtikrinti pilną suderinamumą.
• Davikliai:
  • Judesio davikliai: Fiksuoja judesį patalpų viduje. Gali būti atsparūs gyvūnams (angl. pet immune), specialiai sukurti ignoruoti judėjimą iki tam tikro svorio ir ūgio. Montavimo metu specialistas parinks tinkamo jautrumo daviklius ir įrengs juos tinkamame aukštyje.
  • Pasyvieji infraraudonųjų spindulių davikliai: Kiti judesio daviklių tipai.
  • Dvigubo veikimo judesio davikliai: Kombinuoja infraraudonųjų spindulių ir mikrobangų technologijas.
  • Užuolaidinis daviklis: Saugantis perimetrą ir veikiantis tiesia linija.
  • Gaisro daviklis: Papildoma apsauga nuo gaisro.
• Magnetiniai kontaktai: Reaguoja į durų ar lango atidarymą. Skirti stebėti ir fiksuoti atidaromas duris, langus, vartus ar slankiuosius mechanizmus. Turi savo suveikimo atstumus (pvz., vos nutraukus kontaktą arba nutolus daugiau nei 5 mm). Yra įvairių tipų: įleidžiami, klijuojami ant paviršiaus, su laidu centre, krašte, šone ir kiti.
• Stiklo dūžio davikliai: Fiksuoja dūžtančio stiklo garsą.
• Sirena: Garsiniu ir šviesos signalu atbaido įsibrovėlius ir informuoja kaimynus. Garsi lauko sirena su šviesos signalu taip pat gali perspėti apie gaisrą.
• Akumuliatorius ir/arba transformatorius: Sistemos maitinimo elementai.

GSM Autonominės Signalizacijos

Autonominės GSM signalizacijos yra prieinamas ir greitas sprendimas turto apsaugai, kurias galima įsirengti vos per kelias minutes.

• Charakteristikos:
  • Dažniausiai belaidės, skirtos saugoti nedidelius objektus (butus, garažus, vasarnamius).
  • Kompaktiškos, susideda iš kelių daviklių.
  • Valdymas vyksta per mobilųjį telefoną skambučių arba trumpųjų SMS žinučių pagalba, arba WIFI ryšiu, jei gamintojas siūlo programėlę išmaniajam įrenginiui.
  • Galimybė aliarmo atveju siųsti pranešimus internetu, SMS žinutes ir skambinti užprogramuotais numeriais.
  • Įvykus pavojaus signalui, per mobiliojo ryšio ir interneto tinklus automatiškai išsiunčiamas pranešimas.
  • Akimirksniu įjungiama sirena, kurią galima išjungti mobiliuoju telefonu.
  • Galimybė veikti ir internetu, prijungus signalizaciją prie maršrutizatoriaus per WIFI.

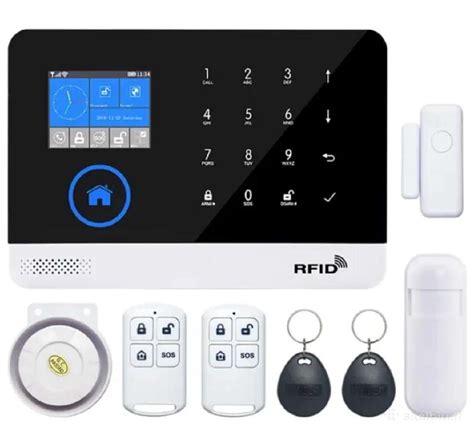

Viena iš tokių sistemų yra belaidė GSM / WiFi signalizacija nr. 003. Ji palaiko iki 100 belaidžių zonų, 100 belaidžių jutiklių, nuotolinio valdymo pultelių, RFID raktų prijungimą. Kiekviena zona gali būti laikoma atskira saugoma patalpa. Sistema palaiko nuotolinio valdymo pultą, turi integruotą garsiakalbį ir mikrofoną abipusiam ryšiui, jungtį laidinei 12V sirenai. Signalizacija gali rinkti arba siųsti SMS 5 nustatytus numerius aliarmo atveju. Ji taip pat informuoja apie elektros energijos tiekimo nutraukimą ir atkūrimą SMS žinute. Sistemoje yra galimybė sukonfigūruoti jutiklius perimetro apsaugai ir nustatyti delsą įjungiant iki 59 sekundžių.

Belaidės GSM / WiFi Signalizacijos nr. 003 Montavimo Etapai:

1. Įstatyti bet kurio mobiliojo ryšio operatoriaus SIM kortelę.
2. Pritvirtinti daviklius reikiamose vietose.
3. Įjungti daviklius ir pačią sistemą.
4. Sistema bus paruošta darbui.

GSM Signalizacijos Montavimo Vietos Parinkimas

Renkantis vietą GSM signalizacijos montavimui, svarbu atsižvelgti į kelis parametrus:

• Mobilaus GSM ryšio prieinamumas: Būtina užtikrinti stabilų ryšį su GSM tinklu. Didelės metalo kliūtys gali neigiamai paveikti signalo stiprumą.
• Montavimo vieta: Vieta turėtų būti sunkiai prieinama vagims, bet lengvai prieinama savininkui. Tai padeda apsaugoti įrenginį nuo sugadinimo ir užtikrina, kad aliarmo atveju sistema spės pranešti.
• Ryšys tarp pagrindinio bloko ir daviklių: Svarbu užtikrinti stabilų ryšį tarp centralės ir visų daviklių.

Daviklių Tvirtinimas

• Judesio daviklio tvirtinimas: Komplekte paprastai būna laikiklis, varžtai ir dvipusė juosta. Montavimui gali prireikti atsuktuvo, o jei tvirtinama prie betono - ir perforatoriaus. Montavimo etapai: laikiklio pritvirtinimas prie sienos, skylių žymėjimas, gręžimas (jei reikia), varžtų įsukimas ir laikiklio pritvirtinimas. Galiausiai, ant laikiklio uždedamas daviklis ir pasukamas reikiamu kampu.
• Langų/durų daviklio tvirtinimas: Magnetinis kontaktas ir siųstuvas klijuojami ant dvipusės juostos. Maksimalus atstumas tarp jų yra apie 3 cm. Svarbu patikrinti, ar daviklis suveikia atidarius langą ar duris.

Sirenos Montavimas

• Jei komplekte yra laidinė sirena, ją tiesiog įjunkite į tam skirtą lizdą ir pritvirtinkite netoli pagrindinio bloko.
• Jei sirena belaidė, įjunkite ją į bet kurią elektros rozetę.

GSM Signalizacijos Valdymas

Signalizacijos valdomos SMS žinutėmis, skambučiu arba valdymo pulteliu. Detali informacija apie konkretaus modelio valdymą pateikiama sistemos vartotojo instrukcijoje.

GSM Signalizacijos Priežiūra

Eksploatacijos metu būtina reguliariai stebėti GSM signalizacijos būklę.

• Baterijų priežiūra: Veikiant žemoje temperatūroje, būtina dažniau tikrinti baterijas. Jei baterija silpna, ant daviklio užsidegs lemputė ir degs be perstojo.
• Temperatūros poveikis: Jei signalizacija veikia žemesnėje nei -15°C temperatūroje, patartina naudoti laidinius daviklius arba prie bevielių daviklių prijungti išorinį maitinimo šaltinį, nes baterijos blogai veikia esant žemai temperatūrai. Tokiu atveju, sistema gali veikti iki -25°C ir žemesnėje temperatūroje.
• Reguliarus patikrinimas: Patikrinkite savo signalizaciją ir daviklius bent kartą per pusę metų.

DSC Centralės Programavimas: Detalus Vadovas

Programavimas yra savotiškas procesas, prie kurio reikia priprasti. Svarbu žinoti, kad egzistuoja du pagrindiniai kodai: Master ir Installer. Paprastai Master kodas yra 1234, o Installer - 5555. Rekomenduojama abu šiuos kodus pasikeisti, siekiant didesnio saugumo.

Sistemos Laikai

Nustatyti sistemos laikus galima naudojant komandą: *8 Master 005 01 Laikas1 Laikas2 Laikas3.

Pavyzdys: *8 1234 005 01 020 025 030.

Tai reiškia: žvaigždutė, aštuoni, vienas du trys keturi (Master kodas), nulis nulis penki (sistemos laiko sekcija), nulis vienas (zona, kurios laikus nustatome), nulis du nulis (dvidešimt sekundžių įėjimo laikas 1), nulis du penki (dvidešimt penkios sekundės įėjimo laikas 2), nulis trys nulis (trisdešimt sekundžių išėjimo laikas).

Zonų Nustatymai

Pradžioje viskas dažnai priskiriama pirmai zonai, o tai reiškia, kad bet kur atidarius duris ar sujudėjus, bus skiriama 20 sekundžių iki įsijungiant signalizacijai. Tačiau, siekiant optimalaus veikimo, rekomenduojama:

• Durų magnetinius kontaktus programuoti 01 zonai.
• Judesio daviklius - 04 zonai.
• Tamperius - 09 zonai.

Tokiu atveju, jei kažkas sujudės, o durys nebus prieš tai atidarytos, sirena suveiks iškart. Jei atsidarys judesio daviklis, bus nutraukti jų laidai, signalizacija suveiks iškart.

Pavyzdžiui, jei turime sujungtus duris, duris, judesio daviklį, sirenos tamperį, komanda gali atrodyti taip: *8 Master 001 01 01 04 09.

Gedimai

Gedimus galima patikrinti paspaudus *2. Užsidega atitinkama lemputė arba ekrane parašomas gedimo numeris. Gedimų sąrašas pateikiamas signalizacijos dokumentacijoje. Jei užsidega lemputė "1", reikia dar kartą paspausti "1" ir bus rodomas kitas gedimo kodas. Dažnai užsidega lemputė "3", kuri nurodo, kad reikia išjungti telefono liniją (nurodyti, kad jos nėra).

Vartotojai

Vartotojų kodus galima nustatyti komanda: *5 Master Vartotojas Kodas.

Pavyzdys: *5 Master 01 4444 02 6666 ...

Vartotojo kodui ištrinti, vietoj kodo spaudžiama *.

Durų Skambutis

Galima nustatyti, kad atidarius duris (01 zona) klaviatūra pyptelėtų.

Papildomos Funkcijos ir Moduliai

• Eldes GSM ESIM022 jungimas su centralėmis: Šis modulis skirtas integruoti GSM ryšį į įvairias centralės. Daugeliui klientų kyla klausimų dėl jo pajungimo, todėl svarbu vadovautis gamintojo instrukcijomis.
• Belaidė, liečiamu ekranu klaviatūra ELDES EWKB5: Gamintojas ELDES siūlo patogią ir lengvai valdomą klaviatūrą su lietimui jautriu ekranu.
• Paradox centrinės ir programinė įranga: Originalus Paradox programinės įrangos INSITE GOLD Cloud palaikymas yra mokamas (14 USD/metams arba 38 USD/3 metams), tačiau pirmas mėnesis yra nemokamas. Tai veikia su PCS250 moduliu.

Išvados

GSM bevielės signalizacijos programavimas suteikia plačias galimybes automatizuoti ir saugoti savo turtą. Nuo pagrindinių centralių tipų supratimo, GSM modulio pajungimo ir konfigūravimo, mobiliųjų programėlių naudojimo, iki specifinių gamintojų, tokių kaip DSC ar Paradox, programavimo niuansų - kiekvienas aspektas yra svarbus siekiant sukurti efektyvią ir patikimą apsaugos sistemą. Tinkamai parinkta ir sukonfigūruota sistema užtikrins ramybę ir saugumą jūsų namuose ar verslo patalpose.
