Elektroninių signalų stiprinimas yra fundamentalus procesas, leidžiantis padidinti silpnų signalų amplitudę, kad jie taptų tinkami apdorojimui, perdavimui ar atvaizdavimui. Šis procesas yra itin svarbus įvairiose elektronikos srityse - nuo audio ir vaizdo sistemų iki sudėtingų telekomunikacijų tinklų ir mokslinių prietaisų. Stiprintuvai veikia kaip aktyvieji komponentai, kurie, naudodami išorinį energijos šaltinį, didina įeinančio signalo galią. Jie gali būti priskiriami prie aktyviųjų keturpolių, nes jie ne tik stiprina signalą, bet ir gali keisti jo savybes, pavyzdžiui, fazę ar dažninį spektrą.
1. Stiprintuvų Parametrai ir Charakteristikos
Stiprintuvų veikimas ir efektyvumas apibrėžiamas daugybe parametrų. Kiekvienas stiprintuvas turi savo specifikacijas, kurios nurodo jo galimybes ir apribojimus.

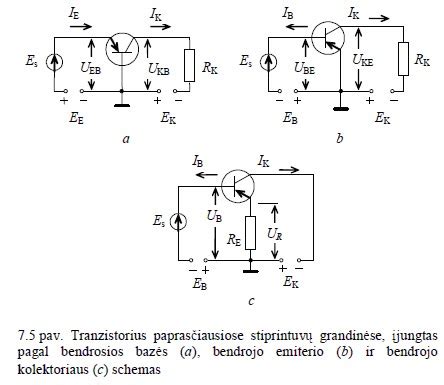

1.1. Tranzistorių Jungimo Schemos
Tranzistoriai yra pagrindiniai aktyvieji elementai, naudojami daugumoje elektroninių stiprintuvų. Jų jungimo schemos lemia stiprintuvo savybes, tokias kaip stiprinimo koeficientas, įėjimo ir išėjimo varžos. Dažniausiai naudojamos tranzistorių jungimo schemos yra:
- Bendro emiterio (BE) schema: Tai universaliausia schema, kurioje stiprinama tiek srovė, tiek įtampa. Ji pasižymi dideliu srovės stiprinimo koeficientu (nuo 20 iki 500) ir fazės inversija (180º). Dėl šių savybių ši schema yra labiausiai paplitusi. Nedidelis emiterio įtampos pokytis labai pakeičia emiterio srovę.
- Bendro kolektoriaus (BK) schema (arba emiterio sekėjas): Šioje schemoje stiprinama tik srovė, o įtampa stiprinama beveik vienetu (apie 0.95-0.99). Ji pasižymi didele įėjimo varža ir maža išėjimo varža, todėl dažnai naudojama kaip buferis, siekiant suderinti didelės varžos signalo šaltinį su mažos varžos apkrova.
- Bendros bazės (BB) schema: Šioje schemoje stiprinama tik įtampa, o srovė stiprinama beveik vienetu. Ji pasižymi maža įėjimo varža ir didele išėjimo varža. BB schema naudojama įtampai stiprinti, kai reikalingas didelis dažnių diapazonas ir stabilumas.
1.2. Varžiniai Nuolatinės Įtampos Stiprintuvai
Varžiniai nuolatinės įtampos stiprintuvai (DC amplifiers) naudojami stiprinti signalus, kurių dažnis yra lygus nuliui arba labai artimas jam. Jie neturi vidinių kondensatorių ar induktorių, kurie ribotų žemuosius dažnius. Tokie stiprintuvai dažnai naudoja tranzistorių (VT) ir kelis rezistorius. Vienas energijos šaltinis (E) tiekia energiją grandinėms. Šių stiprintuvų signalo šaltinis ir apkrova yra galvaniniu (tiesioginiu) būdu sujungti. Stiprinimo principas grindžiamas tuo, kad nedidelis įėjimo signalas, paveikdamas tranzistoriaus bazę, sukelia didelius kolektoriaus srovės pokyčius, o tai savo ruožtu sukelia didelį įtampos kritimą ant kolektoriaus varžos (RK), taip stiprindamas signalą.
1.3. Stiprintuvai su Lauko Tranzistoriais
Lauko tranzistoriai (FET) taip pat plačiai naudojami stiprintuvuose, ypač ten, kur reikalinga labai didelė įėjimo varža. Jie veikia valdydami srovę tarp šaltinio (source) ir drenažo (drain) per kanalo laidumą, kurį kontroliuoja įtampa tarp užtūros (gate) ir šaltinio. Panašiai kaip tranzistoriuose, lauko tranzistoriai gali būti jungiami įvairiomis schemomis, pavyzdžiui, bendro drenažo (common drain), bendro šaltinio (common source) ir bendros užtūros (common gate).

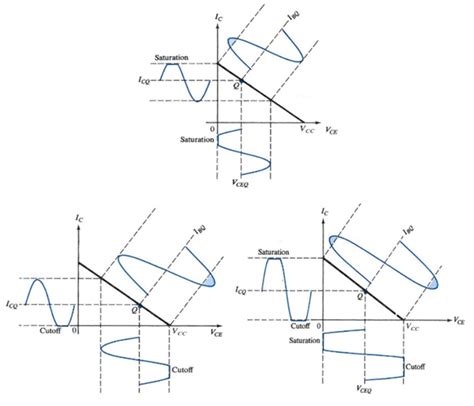

1.4. Tranzistoriaus Darbo Taško Nustatymas
Norint užtikrinti tinkamą ir stabilų tranzistoriaus veikimą, būtina teisingai nustatyti jo darbo tašką, dar vadinamą rimties (Q - quiescent) tašku. Tai reiškia, kad reikia parinkti tokias nuolatinės srovės (DC) sąlygas (bazės įtampą, kolektoriaus srovę ir įtampą), kad AC signalas būtų kuo tiksliau atkuriamas išėjime be didelių iškraipymų. Darbo taškas nustatomas parenkant tinkamus rezistorius ir energijos šaltinius. DC apkrovos kreivė, nubrėžta ant tranzistoriaus išvesties charakteristikų, parodo galimas srovės ir įtampos vertes, kai veikia stiprintuvas.
2. Stiprintuvo Parametrai
Stiprintuvo parametrai apibūdina jo pagrindines savybes ir yra būtini norint suprasti jo veikimą bei pritaikymą. Svarbiausi parametrai yra:
- Įėjimo varža (Rin): Apibūdina apkrovą, kurią stiprintuvas sudaro signalo šaltiniui. Maža įėjimo varža gali "apkrauti" signalo šaltinį ir sumažinti jo išėjimo įtampą.
- Išėjimo varža (Rout): Apibūdina stiprintuvo gebėjimą tiekti srovę į apkrovą.
- Perdavimo koeficientai: Tai gali būti įtampos, srovės, galios arba perdavimo varžos koeficientai, priklausomai nuo to, kokie signalai yra stiprinami ir kaip jie matuojami. Pavyzdžiui, įtampos stiprintuvas (uin → uex), srovės stiprintuvas (iin → iex), pereinamosios varžos stiprintuvas (iin → uex) ir pereinamosios srovės stiprintuvas (uin → iex).
- Stiprinimo koeficientas (K): Santykis tarp išėjimo ir įėjimo signalo dydžio (amplitudės, galios). Stiprintuvo paskirtis yra kiek galima labiau sustiprinti signalo galią P.
- Dažninis juostos plotis: Diapazonas dažnių, kuriuose stiprintuvas veikia su pastoviu stiprinimo koeficientu.
- Triukšmo koeficientas: Nurodo papildomus triukšmus, kuriuos įneša pats stiprintuvas.
3. Stiprintuvų Charakteristikos
Stiprintuvo charakteristikos parodo, kaip jis reaguoja į skirtingus signalus ir kokius iškraipymus sukelia.
3.1. Perdavimo Charakteristika
Perdavimo charakteristika parodo ryšį tarp įėjimo ir išėjimo signalų. Ji nusako stiprintuvo signalų kitimo ribas (amplitudę) bei jo stiprinimą. Idealiu atveju, perdavimo charakteristika turėtų būti tiesinė, t. y. išėjimo signalas proporcingas įėjimo signalui visame jo diapazone. Tiesiškumas matuojamas perdavimo charakteristikos nuolydžio kampu Θ = arctg K. Jei charakteristika nėra tiesinė, atsiranda netiesiniai iškraipymai.

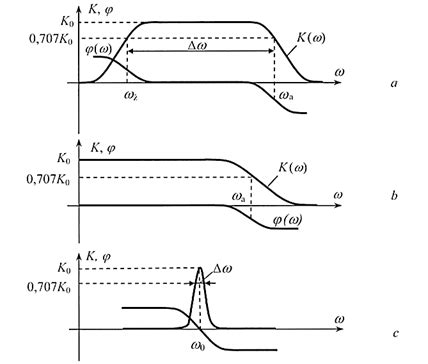

3.2. Dažninės Charakteristikos
Dažninės charakteristikos parodo, kaip stiprintuvo stiprinimo koeficientas kinta priklausomai nuo signalo dažnio. Idealiu atveju, stiprinimo koeficientas turėtų būti pastovus visame naudingame dažnių diapazone. Tačiau realiuose stiprintuvuose, ypač aukštuose ir žemuose dažniuose, stiprinimo koeficientas pradeda mažėti.
- Žemųjų dažnių sritis: Stiprintuvo pralaidumas žemųjų dažnių srityje yra ribojamas dėl vidinių talpų ir indukcinių elementų.
- Vidutinių dažnių sritis: Šioje srityje stiprintuvo stiprinimo koeficientas yra pastoviausias.
- Aukštųjų dažnių sritis: Aukštuose dažniuose stiprinimas mažėja dėl parazitinių talpų ir induktyvumo.
Kai kuriems specifiniams taikymams, pavyzdžiui, radijo imtuvuose, naudojami selektyvieji stiprintuvai, kurių stiprinimo koeficientas yra didžiausias tam tikru, nurodytu dažniu, o nuo jo nutolstant stiprinimas mažėja. Tokių stiprintuvų stiprinimas vertinamas kokybės koeficientu Q = ω0 / Δω.
3.3. Stiprintuvo Iškraipymai
Iškraipymai yra nepageidaujami signalo pokyčiai, atsirandantys stiprintuvo grandinėje. Jie gali būti skirstomi į kelis tipus:
- Netiesiniai iškraipymai: Atsiranda, kai stiprintuvo perdavimo charakteristika nėra tiesinė. Dėl to išėjimo signalo spektre atsiranda naujos harmoninės dedamosios, kurių nebuvo įėjimo signalo spektre. Tai gali sukelti garso ir vaizdo kokybės pablogėjimą.
- Linijiniai iškraipymai: Tai yra dažniniai ir faziniai iškraipymai, atsirandantys dėl stiprintuvo dažninės ir fazinės charakteristikos netolygumo. Jie nepakeičia signalo formos, bet gali pakeisti jo spektrinį sudėtį.
- Triukšmai: Tai atsitiktiniai elektriniai signalai, kuriuos įneša patys stiprintuvo komponentai.
4. Stiprintuvų Grįžtamieji Ryšiai
Grįžtamasis ryšys (feedback) yra procesas, kai dalis stiprintuvo išėjimo signalo yra perduodama atgal į jo įėjimą. Tai gali būti daroma nuosekliai arba lygiagrečiai, ir gali būti teigiamasis arba neigiamasis.
4.1. Teigiamasis Grįžtamasis Ryšys (TGR)
Teigiamasis grįžtamasis ryšys atsiranda, kai išėjimo signalas yra grąžinamas į įėjimą tokia faze, kad jis sustiprina įeinantį signalą. Jei TGR koeficientas yra pakankamai didelis, stiprintuvas gali pradėti savaime svyruoti ir tapti nestabilus, veikdamas kaip generatorius arba atminties elementas. Tai gali sukelti savaiminį sužadinimą.
4.2. Neigiamasis Grįžtamasis Ryšys (NGR)
Neigiamasis grįžtamasis ryšys atsiranda, kai išėjimo signalas yra grąžinamas į įėjimą priešinga faze, taip sumažindamas bendrą įėjimo signalą. Nors tai sumažina stiprinimo koeficientą, NGR esmingai pagerina kitas stiprintuvo savybes.

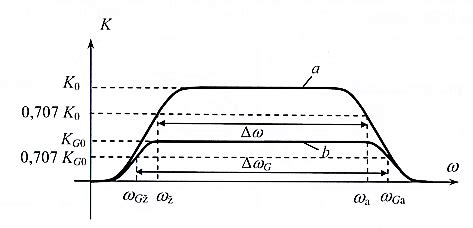

4.3. Neigiamojo Grįžtamojo Ryšio Įtaka Stiprintuvo Savybėms
NGR teigiamai veikia stiprintuvo stabilumą, mažina iškraipymus, plečia dažninį juostos plotį ir didina įėjimo varžą (priklausomai nuo NGR tipo). Tai leidžia pasiekti stabilesnį ir tikslesnį signalo perdavimą. NGR įtaka stiprintuvo savybėms yra labai svarbi, nes ji leidžia kompensuoti daugelį nepageidaujamų efektų.
4.4. Grįžtamųjų Ryšių Atmainos
Grįžtamieji ryšiai gali būti įvairių tipų, priklausomai nuo to, kokie signalai (įtampa ar srovė) yra grąžinami ir kaip jie prijungiami prie įėjimo. Dažniausiai naudojamos atmainos:
- Įtampos NGR: Grąžinamas išėjimo įtampos pavyzdys, kuris atimamas iš įėjimo įtampos.
- Srovės NGR: Grąžinamas išėjimo srovės pavyzdys, kuris atimamas iš įėjimo srovės.
- Nuoseklusis grįžtamasis ryšys: Išėjimo signalas prijungiamas nuosekliai prie įėjimo signalo.
- Lygiagretusis grįžtamasis ryšys: Išėjimo signalas prijungiamas lygiagrečiai prie įėjimo signalo.
Šios atmainos turi skirtingą įtaką stiprintuvo įėjimo ir išėjimo varžoms. Pavyzdžiui, nuoseklusis įtampos NGR didina įėjimo varžą ir mažina išėjimo varžą, o lygiagretusis srovės NGR mažina įėjimo varžą ir didina išėjimo varžą.
5. Puslaidininkiniai Optiniai Stiprintuvai (SOA) Telekomunikacijose
Šiuolaikinėse ryšių sistemose, ypač optiniuose tinkluose, puslaidininkiniai optiniai stiprintuvai (SOA) atlieka itin svarbų vaidmenį. Jie yra būtini didelio duomenų srauto perdavimui, optiniams maršrutizatoriams ir greitiems optiniams jungikliams. SOA veikia panašiai kaip lazeriniai diodai, tačiau jie yra suprojektuoti taip, kad nesukurtų lazerinio efekto, o tik stiprintų įeinantį šviesos signalą.
5.1. SOA Konstrukcija ir Veikimo Principai
Tipišką SOA sudaro ilga aktyvioji sritis, kurioje vyksta optinis stiprinimas, ir trumpesnės pasyvios sritys įėjimo bei išėjimo galuose. Stiprinimas pasiekiamas kaupinant medžiagos energijos lygmenis išorine šviesa. Kad būtų išvengta savaiminių svyravimų ir lazerinio efekto atsiradimo, nuo kristalo galų šalinami atspindžiai. Tai pasiekiama naudojant specialias praskaidrinančias dangas arba paverčiant kristalo galus.
5.2. SOA Tipai ir Jų Savybės
SOA skirstomi į rezonansinius ir bėgančiosios bangos (TW) prietaisus, priklausomai nuo praskaidrinančių dangų efektyvumo.
- Rezonansiniai SOA: Turi didesnį atspindžio koeficientą (apie 10⁻²), jų stiprinimo charakteristika svyruoja nuo 10 iki 20 dB, o dažnių juostos plotis - nuo 2 iki 10 GHz.
- TW SOA: Turi labai mažą atspindžio koeficientą (mažesnį nei 10⁻⁴), kas leidžia pasiekti didesnį stiprinimą ir platesnį dažnių juostos plotį.
SOA su kvantinėmis duobėmis pasižymi mažu likutiniu atspindžiu ir dideliu medžiagos stiprinimu, tačiau gali būti jautresni šviesos poliarizacijai.
5.3. SOA Taikymo Sritys
SOA yra itin naudingi įvairiose optinio ryšio srityse:
- Optiniai jungikliai (OXC): SOA sudaro perjungiklių matricas, leidžiančias komutuoti didelės spartos optinius duomenų paketus ir keisti bangos ilgius.
- Bangos ilgio keitikliai ir atkūrikliai: Naudojant kryžminio fazės moduliavimo (XPM) ir kryžminio stiprinimo moduliavimo (XGM) reiškinius, SOA gali keisti signalo bangos ilgį ir atkurti signalą.
- Atranka ir apgrąža: SOA gali būti naudojami bangos ilgių atrankai ir spektro apgrąžai, o tai yra naudinga kompensuojant dispersijos poveikį.
SOA technologija, dėl savo integravimo potencialo, leidžia kurti ekonomiškus ir kokybiškus prietaisus, derinančius monolitines ir hibridines technologijas, kas yra esminė šiuolaikinių optinių ryšių tinklų plėtrai.
6. Televizijos Signalo Stiprintuvai
Šiuolaikinio žmogaus gyvenime televizija užima svarbią vietą, tačiau kartais, ypač atokiau nuo transliacijos bokštų arba didelių miestų sąlygomis, televizijos signalas gali būti nepakankamai stiprus, sukeldamas trukdžius ekrane. Šią problemą sprendžia antenos stiprintuvai.
6.1. Veiksniai, Įtakojantys TV Signalo Blogėjimą
Televizijos signalo kokybę gali bloginti daugybė veiksnių:
- Atstumas iki retransliatoriaus: Kuo didesnis atstumas, tuo silpnesnis signalas.
- Netinkama antena: Antena gali būti per silpna arba netinkama priimti esamus signalus.
- Fizinės kliūtys: Aukšti pastatai, medžiai, kalnai gali blokuoti arba atspindėti signalą.
- Kabelio būklė: Pažeistas ar netinkamos kokybės kabelis gali prarasti signalo stiprumą.
- Signalo paskirstymas: Kai signalas dalinamas keliems televizoriams, kiekvienas gauna silpnesnį signalą.
- Triukšmai: Aplinkos triukšmai arba pačios antenos triukšmai.
6.2. Antenos Stiprintuvai: Kas Jie Yra ir Kaip Veikia

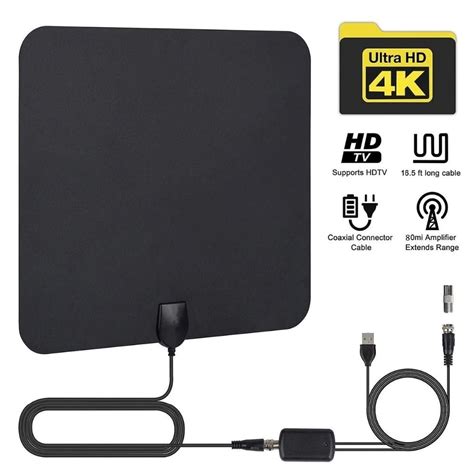

Antenos stiprintuvai yra elektroniniai prietaisai, skirti padidinti televizijos (arba radijo) signalo stiprumą ir sumažinti triukšmus. Jie veikia kaip tarpininkas tarp antenos ir televizoriaus, sustiprindami silpną signalą iki lygio, kuris užtikrina aiškų vaizdą ekrane. Stiprintuvai gali būti montuojami ant antenos stiebo, pačios antenos arba arti televizoriaus.
6.3. TV Stiprintuvų Klasifikacija
TV stiprintuvai gali būti skirstomi į kelias kategorijas:
- Stiebų stiprintuvai: Montuojami ant antenos stiebo, arti antenos. Jie veiksmingai stiprina signalą prieš jam keliaujant kabeliu.
- Vidiniai stiprintuvai: Montuojami patalpoje, arti televizoriaus. Jie mažiau veiksmingi, nes signalas jau būna prarandamas kabelio metu.
- Diapazono stiprintuvai: Skirti tam tikriems dažnių diapazonams.
- Daugiajuosčiai stiprintuvai: Gali priimti ir sujungti kelis signalus iš skirtingų šaltinių.
6.4. Kaip Pasirinkti ir Prijungti TV Stiprintuvą
Renkantis TV stiprintuvą, svarbu atsižvelgti į:
- Dažnių diapazoną: Stiprintuvas turi atitikti jūsų regiono transliuojamus dažnius.
- Stiprinimo koeficientą: Jis turėtų būti pakankamas jūsų signalo stiprumui padidinti, tačiau ne per didelis, kad nesukeltų signalo perkrovos.
- Triukšmo koeficientą: Kuo mažesnis, tuo geriau.
- Vietą ir atstumą iki retransliatoriaus: Tai lemia reikalingą stiprintuvo galią.
Prijungimas paprastai atliekamas tarp antenos ir televizoriaus kabelio. Jei antena dar nepajungta, rekomenduojama kreiptis į specialistus.
7. Antenos Efektyvumas ir Stiprinimas
Antenos yra esminiai elementai bet kurioje belaidžio ryšio sistemoje. Jų veikimas apibūdinamas dviem pagrindiniais parametrais: efektyvumu ir stiprinimu.
7.1. Antenos Efektyvumas
Antenos efektyvumas (η) parodo, kokia dalis įėjimo elektros energijos yra paverčiama spinduliuojama energija. Jis išreiškiamas formule:
η = (Spinduliuojama galia / Įėjimo galia) * 100%
Aukštas efektyvumas reiškia, kad antena mažai energijos praranda dėl vidinių nuostolių (pvz., laidininko varžos, dielektrinių nuostolių) ar atspindžių. Bendras antenos efektyvumas (e₀) yra tarpusavyje susijusių efektyvumų sandauga: neatitikimo efektyvumo (dėl impedanso neatitikimo), laidininko efektyvumo ir dielektrinio efektyvumo.
7.2. Antenos Stiprinimas

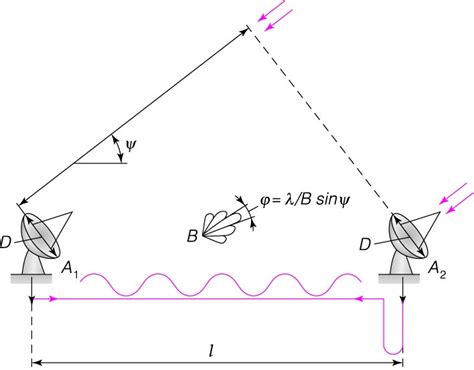

Antenos stiprinimas (Gain, G) yra parametras, kuris atsižvelgia tiek į antenos kryptingumą (kaip ji spinduliuoja energiją tam tikra kryptimi), tiek į jos efektyvumą. Jis apibrėžiamas kaip "spinduliuotės intensyvumo tam tikra kryptimi ir bendros įėjimo galios santykio daugiklis pagal 4π". Dažnai kalbama apie pasiekiamą stiprinimą (Gre), kuris taip pat atsižvelgia į atspindžio nuostolius. Jei antena idealiai suderinta su perdavimo linija, stiprinimo ir pasiekiamo stiprinimo koeficientai yra lygūs.
Stiprintuvai, nepriklausomai nuo jų taikymo srities, yra esminiai komponentai, leidžiantys perduoti, apdoroti ir atvaizduoti elektroninius signalus aukštos kokybės. Nuo paprastų televizijos antenų stiprintuvų iki sudėtingų optinių stiprintuvų telekomunikacijose, jų principai ir taikymas nuolat tobulėja, atveriant naujas galimybes technologijų plėtrai.
