WDS (Wireless Distribution System) Principas ir Veikimas

Bevielio ryšio technologijos nuolat tobulėja, siekiant užtikrinti didesnį patogumą ir platesnę aprėptį. Viena iš tokių technologijų, leidžiančių išplėsti belaidžio tinklo galimybes, yra Bevielio Paskirstymo Sistema (angl. Wireless Distribution System, WDS). Ši sistema suteikia galimybę belaidžiu būdu sujungti kelis prieigos taškus (access points) IEEE 802.11 tinkle, veikiant kaip 2 sluoksnio tiltas (Layer 2 bridge). Tai leidžia kurti didesnius bevielio tinklus be tradicinio laidinio tinklo stuburo, kuris anksčiau buvo būtinas.

Kas yra WDS ir kodėl jis reikalingas?

Iš esmės, WDS yra sistema, leidžianti bevieliu būdu sujungti prieigos taškus IEEE 802.11 tinkle. Pagrindinė WDS paskirtis - išplėsti bevielio tinklo aprėptį. Tai ypač aktualu dideliuose namuose ar biuruose, kur vieno maršrutizatoriaus signalo gali nepakakti visai teritorijai padengti. Tradiciškai, norint išplėsti tinklą, reikėdavo naudoti papildomus laidinius kabelius, sujungiant naujus prieigos taškus su pagrindiniu maršrutizatoriumi. WDS panaikina šį poreikį, leidžiant prieigos taškams bendrauti tarpusavyje belaidžiu ryšiu.

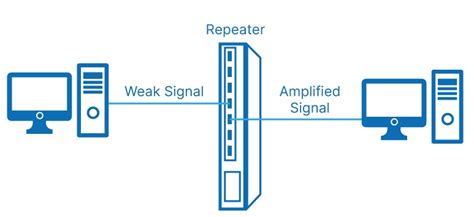

WDS galima laikyti ir kartotuvo (repeater) režimu. Tokiu atveju vienas maršrutizatorius veikia kaip pagrindinis (root router arba base station), prijungtas prie interneto ir turintis bevielio bei laidinio ryšio klientus. Jis siunčia savo bevielį signalą kitam prieigos taškui, kuris veikia kaip kartotuvas (repeater). Kartotuvas taip pat gali turėti savo bevielio ir laidinio ryšio klientus, tačiau prie interneto jungiasi per pagrindinį maršrutizatorių belaidžiu ryšiu.

Kaip veikia WDS?

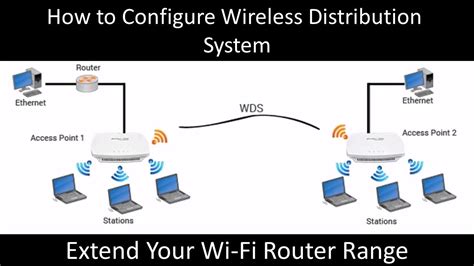

WDS principas grindžiamas prieigos taškų tarpusavio komunikacija. Kiekvienas prieigos taškas WDS tinkle turi savo unikalų MAC adreso formatą. Norint sėkmingai sukurti WDS jungtį tarp skirtingų įrenginių, būtina, kad abu įrenginiai naudotų tą patį bevielio ryšio MAC adreso formatą.

Pagrindiniai WDS veikimo elementai:

• Pagrindinis maršrutizatorius (Root Router / Base Station): Tai maršrutizatorius, kuris yra tiesiogiai prijungtas prie interneto. Jis veikia kaip pagrindinis tinklo mazgas ir perduoda duomenis tarp savo klientų ir nutolusio prieigos taško.
• Išplėstinis maršrutizatorius (Extended Router / Repeater): Šis maršrutizatorius jungiasi prie pagrindinio maršrutizatoriaus belaidžiu ryšiu ir perduoda jo signalą toliau. Jis gali veikti kaip tarpininkas, leidžiantis prijungti kitus bevielius ar laidinius įrenginius.
• BSSID (Basic Service Set Identifier): Tai yra prieigos taško MAC adresas, kuris naudojamas identifikuoti konkretų bevielio tinklo segmentą. WDS jungtyje BSSID adresai yra svarbūs norint suporuoti maršrutizatorius.
• SSID (Service Set Identifier): Tai yra bevielio tinklo pavadinimas, kurį mato vartotojai. WDS jungtyje abu maršrutizatoriai dažnai naudoja tą patį SSID, nors tai nėra griežtai privaloma.

Konfigūravimo žingsniai

WDS konfigūravimas paprastai reikalauja nustatymų atlikimo abiejuose maršrutizatoriuose - tiek pagrindiniame, tiek išplėstiniame. Nors kai kuriuose įrenginiuose (pvz., RUTxxx serijos maršrutizatoriuose, veikiančiuose "Client (AP)" režimu) konfigūracija gali būti supaprastinta, bendri principai išlieka panašūs.

Bendrieji konfigūravimo principai:

1. Prisijungimas prie maršrutizatoriaus sąsajos: Pirmas žingsnis yra prisijungti prie maršrutizatoriaus interneto sąsajos naudojant naršyklę. Paprastai tai daroma įvedus maršrutizatoriaus IP adresą (pvz., 192.168.0.1 arba 192.168.1.1) į adreso laukelį. Reikės įvesti vartotojo vardą ir slaptažodį. Jei jie pamiršti, gali tekti atkurti gamyklinius nustatymus.
2. LAN nustatymų konfigūravimas: Kad WDS jungtis veiktų, išplėstinio maršrutizatoriaus IP adresas turi būti tame pačiame alies (subnet) diapazone kaip ir pagrindinio maršrutizatoriaus. Pavyzdžiui, jei pagrindinio maršrutizatoriaus IP yra 192.168.0.1, išplėstinio maršrutizatoriaus IP gali būti 192.168.0.2-192.168.0.254. Svarbu, kad IP adresai nesidubliuotų.
3. DHCP serverio nustatymas: Dažnai išplėstinio maršrutizatoriaus DHCP serveris turi būti išjungtas, kad nebūtų konfliktų su pagrindinio maršrutizatoriaus DHCP serveriu. Tačiau, tai reikia atlikti atsargiai, kad neprarastumėte prieigos prie paties maršrutizatoriaus.
4. Bevielio ryšio nustatymų konfigūravimas (WDS įjungimas):
   • Eikite į bevielio ryšio nustatymų skiltį.
   • Suraskite ir pažymėkite parinktį "Enable WDS" arba "Enable WDS Bridging".
   • Naudokite funkciją "Scan", "Search" arba "Survey" norėdami rasti netoliese esančius bevielio ryšio tinklus.
   • Pasirinkite pagrindinio maršrutizatoriaus SSID ir BSSID (MAC adresą). Šie duomenys turėtų užsipildyti automatiškai.
   • Būtina nustatyti tuos pačius bevielio ryšio saugos nustatymus (šifravimo tipą, slaptažodį) ir bevielio ryšio kanalą, kurie naudojami pagrindiniame maršrutizatoriuje.
   • Saugokite vietinio maršrutizatoriaus bevielio tinklo saugumą, nustatydami atskirą slaptažodį WPA2-PSK arba panašią saugią sistemą.
5. Dažnių juostos pasirinkimas: Dvigubos dažnių juostos (dual-band) maršrutizatoriuose WDS funkcija gali būti įjungta arba 2.4GHz, arba 5GHz dažnių juostoje. Svarbu pasirinkti tą pačią juostą abiejuose maršrutizatoriuose.
6. MAC adresų suderinimas: Kai kuriuose įrenginiuose, norint užmegzti WDS jungtį, reikia rankiniu būdu įrašyti vieno maršrutizatoriaus MAC adresą į kito maršrutizatoriaus "Remote AP list" arba panašią laukelį. Tai užtikrina, kad maršrutizatoriai atpažins vienas kitą.
7. Testavimas: Po konfigūracijos, norint patikrinti, ar WDS jungtis veikia, galima prisijungti prie bet kurio maršrutizatoriaus ir naudoti komandinės eilutės sąsają (CLI). Įvedus komandą "ping" su tinkamo įrenginio IP adresu, sėkmingi ping'ai patvirtina, kad konfigūracija yra teisinga ir tinklas veikia. Taip pat galima patikrinti interneto ryšį, prisijungus prie išplėstinio maršrutizatoriaus tinklo. Jei internetas neveikia, rekomenduojama iš naujo paleisti abu maršrutizatorius.

WDS režimai ir apribojimai

WDS turi keletą skirtingų režimų, kurie lemia jo funkcionalumą:

• AP Only: Šis režimas išjungia bevielio tilto funkciją. Maršrutizatorius veikia tik kaip standartinis prieigos taškas.
• WDS Only: Šis režimas įjungia bevielio tilto funkciją, tačiau neleidžia kitiems bevieliams įrenginiams tiesiogiai jungtis prie šio maršrutizatoriaus. Jis skirtas tik WDS ryšiui tarp prieigos taškų.
• Hybrid: Šis režimas įjungia bevielio tilto funkciją ir tuo pačiu leidžia kitiems bevieliams įrenginiams jungtis prie maršrutizatoriaus. Tačiau, svarbu žinoti, kad šiuo režimu, bevieliai įrenginiai, prijungti prie šio maršrutizatoriaus, gali gauti tik pusę jungties greičio, lyginant su tiesiogiai prie pagrindinio maršrutizatoriaus prijungtais įrenginiais.

Svarbu atkreipti dėmesį į WDS apribojimus ir ypatumus:

• Suderinamumas: WDS technologija ne visada yra visiškai suderinama tarp skirtingų gamintojų maršrutizatorių. Kai kurie gamintojai (pvz., ASUS, TP-Link, MERCUSYS) siūlo WDS funkciją, tačiau gali būti reikalingi firmware atnaujinimai, kad ji veiktų optimaliai. Kai kurie senesni modeliai arba skirtingų lustų rinkinių (chipsets) pagrindu veikiantys maršrutizatoriai gali palaikyti WDS tik dalinai.
• Saugumas: WDS saugumo srityje turi tam tikrų trūkumų, ypač naudojant senesnius šifravimo metodus. WDS palaiko tik atvirus (Open System) ir WEP šifravimo metodus. Jei naudojamas kitas autentifikacijos metodas (pvz., WPA2-PSK), WDS gali neveikti. Ateityje numatomas 802.11s standartas turėtų išspręsti šias saugumo problemas.
• Kanalų suderinamumas: Kad WDS veiktų efektyviai, visi maršrutizatoriai tinkle turėtų naudoti tą patį bevielio ryšio kanalą. Taip pat rekomenduojama nustatyti tą patį kanalo plotį (channel bandwidth) ir papildomus kanalus (extension channel) visuose maršrutizatoriuose, siekiant geriausio našumo.
• Dažnių juostos apribojimas: Jei WDS įjungtas vienoje iš dažnių juostų (pvz., 2.4GHz), ji negali būti įjungta kitoje juostoje (pvz., 5GHz) tame pačiame maršrutizatoriuje, nebent maršrutizatorius veikia dvigubos dažnių juostos (dual-band concurrent) režimu ir leidžia atskirai valdyti kiekvieną juostą.

Kai kurie gamintojai, tokie kaip Buffalo, turi įgimtą pilną WDS palaikymą, tuo tarpu kiti, kaip BT Home Hub, gali palaikyti WDS su tam tikrais apribojimais. Sveasoft, Tomato Firmware, ir X-Wrt taip pat siūlo WDS funkcionalumą.

Alternatyvos WDS

Nors WDS yra naudingas įrankis tinklo aprėptiui plėsti, jo apribojimai ir suderinamumo problemos paskatino atsirasti alternatyviems sprendimams:

• Mesh Wi-Fi sistemos: Šiuolaikinės Mesh sistemos siūlo paprastesnį ir efektyvesnį būdą išplėsti bevielio tinklo aprėptį. Jos naudoja kelis mazgus (nodes), kurie automatiškai bendrauja tarpusavyje ir sukuria vieną vientisą tinklą su vienu SSID. Tai užtikrina sklandų įrenginių perjungimą tarp mazgų ir paprastai yra lengviau konfigūruojama nei WDS.
• Sąsajos (Extenders): Bevielio ryšio sąsajos yra paprastesni įrenginiai, kurie tiesiogiai kartoja esamą bevielio tinklo signalą. Nors jos yra lengvai naudojamos, jos dažnai sumažina bendrą tinklo greitį ir gali sukurti atskirus tinklus su skirtingais SSID.
• Laidinis tiltavimas (Wired Bridging): Jei yra galimybė, laidinis Ethernet jungties naudojimas tarp prieigos taškų yra patikimiausias ir greičiausias būdas išplėsti tinklą. Tai pašalina belaidžio ryšio apribojimus ir užtikrina maksimalų našumą.

Apibendrinant, WDS yra technologija, leidžianti belaidžiu būdu sujungti prieigos taškus ir išplėsti bevielio tinklo aprėptį be laidų. Nors ji turi savo privalumų, svarbu suprasti jos veikimo principus, konfigūravimo ypatumus ir galimus apribojimus, ypač atsižvelgiant į suderinamumą ir saugumo aspektus.
