Šiuolaikiniuose kompiuterių tinkluose virtualūs vietiniai tinklai (VLAN) yra esminė technologija, leidžianti tinklo administratoriams efektyviai valdyti, segmentuoti ir apsaugoti tinklo išteklius. VLAN, kaip virtualus LAN, suteikia galimybę logiškai suskirstyti fizinį tinklą į kelias atskiras dalis, kurios veikia nepriklausomai, tarsi būtų atskiruose, nepriklausomuose tinkluose. Ši technologija atsirado devintajame dešimtmetyje, kai plito kompiuterių tinklų naudojimas versle ir pramonėje, siekiant spręsti tinklų mastelio didinimo ir valdymo iššūkius. VLAN yra puikus pavyzdys, kaip technologiniai terminai, kilę iš anglų kalbos, integruojasi į lietuvių kalbą ir tampa svarbia IT specialistų žargono dalimi.
Kas yra VLAN ir kaip jis veikia?

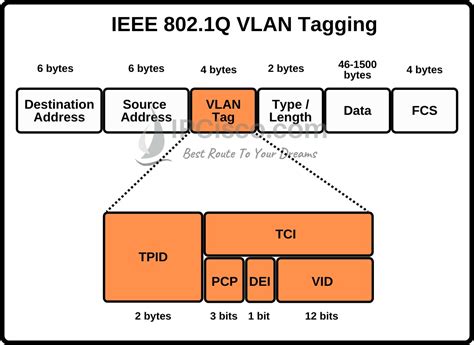

VLAN yra virtualus vietinis tinklas, kuris leidžia sukurti logines tinklo įrenginių grupes. Šios grupės veikia taip, lyg būtų atskirame, nepriklausomame tinkle, nepaisant jų fizinės buvimo vietos. VLAN veikia įtraukiant specialias žymas (angl. tags) į tinklo duomenų paketus, kurios identifikuoja, kuriam VLAN paketai priklauso. Ši žymėjimo technologija, apibrėžta IEEE 802.1Q standarto, leidžia vienam fiziniam tinklo jungikliui (switch) aptarnauti kelis VLAN vienu metu.
Vienas iš pagrindinių VLAN privalumų yra gebėjimas sukurti atskirus transliavimo (broadcast) domenus. Transliacijos srautas - tai duomenys, siunčiami į visus tinklo įrenginius. Dideliuose tinkluose toks srautas gali sukelti perkrovą ir sumažinti tinklo našumą. VLAN padeda valdyti šį srautą, suskirstydamas didelį tinklą į mažesnius, izoliuotus segmentus, taip sumažinant kiekvieno tinklo įrenginio ir segmento apkrovą.

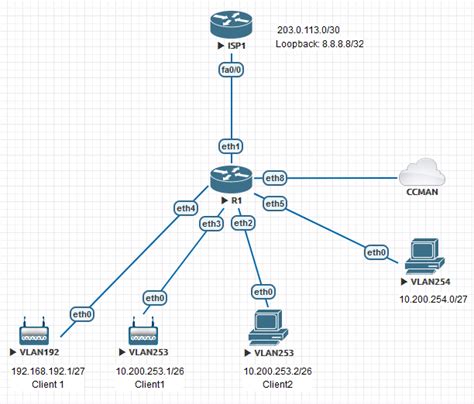

Įrenginiai, esantys tame pačiame VLAN, gali tiesiogiai bendrauti tarpusavyje be poreikio naudoti maršrutizatorių. Tačiau, jei skirtinguose VLAN esantiems kompiuteriams reikia susisiekti, tai turi būti atliekama per tinklo sluoksnio įrenginius, tokius kaip maršrutizatorius (router) arba trijų sluoksnių jungiklis (Layer 3 switch). Tai suteikia papildomą kontrolę ir saugumą tinklo komunikacijai.
VLAN nauda ir pranašumai
VLAN technologija teikia daugybę privalumų, kurie prisideda prie efektyvesnio ir saugesnio tinklo valdymo:
- Pagerintas saugumas: Svarbūs arba neskelbtini duomenų srautai gali būti atskirti į atskirus VLAN, taip apsaugant juos nuo neteisėtos prieigos. Pavyzdžiui, finansinių operacijų duomenys gali būti izoliuoti nuo bendro vartotojų tinklo. Ši izoliacija padeda užkirsti kelią saugumo pažeidimams ir apriboti galimų kibernetinių grėsmių poveikį.
- Efektyvus tinklo valdymas: VLAN leidžia tinklo administratoriams grupuoti vartotojus pagal jų funkcijas ar poreikius, o ne pagal fizinę buvimo vietą. Tai palengvina tinklo politikų, tokių kaip prieigos kontrolės sąrašai (ACL) ir paslaugų kokybės (QoS) nustatymai, diegimą ir valdymą. Pavyzdžiui, universiteto tinklas gali sukurti atskirus VLAN studentams, dėstytojams ir administraciniam personalui, pritaikydamas kiekvienam specifinius tinklo resursus ir apribojimus.
- Išteklių paskirstymo lankstumas: VLAN suteikia didesnį lankstumą valdant tinklo išteklius. Organizacijos gali teikti pirmenybę pralaidumo paskirstymui, optimizuoti tinklo srautą ir paskirstyti išteklius pagal konkrečius kiekvieno VLAN poreikius. Tai ypač svarbu organizacijoms, kuriose naudojami skirtingi srautų tipai, pavyzdžiui, balso (VoIP), vaizdo ir duomenų srautai. Balso ir vaizdo srautams paprastai teikiama pirmenybė, siekiant užtikrinti sklandų ir nepertraukiamą perdavimą be vėlavimų.
- Mastelio keitimas ir tinklo išplėtimas: VLAN palaiko tinklo mastelio keitimą. Naujų įrenginių ir vartotojų pridėjimas tampa paprastesnis, nereikalaujant iš esmės perkonfigūruoti viso tinklo. Tai leidžia organizacijoms lengvai plėsti savo tinklus, atsižvelgiant į augančius verslo poreikius.
- Sumažintos išlaidos: VLAN leidžia efektyviau naudoti esamą tinklo infrastruktūrą. Dalijantis ta pačia fizine tinklo kabelių sistema tarp skirtingų VLAN, galima sutaupyti įrangos ir instaliacijos išlaidų.
VLAN tipai ir jų konfigūravimas
VLAN gali būti kuriami ir konfigūruojami keliais būdais, atsižvelgiant į tinklo reikalavimus. Pagrindiniai VLAN tipai apima:
- Prievadu pagrįsti VLAN (Port-based VLANs): Tai labiausiai paplitęs VLAN tipas. Kiekvienas tinklo jungiklio prievadas yra priskiriamas konkrečiam VLAN. Kai įrenginys prijungiamas prie tokio prievado, jis automatiškai tampa to VLAN nariu. Toks metodas yra paprastas ir lengvai suprantamas.
- Žymomis pagrįsti VLAN (Tag-based VLANs): Šis metodas naudoja specialias žymas (pvz., IEEE 802.1Q), kurios pridedamos prie tinklo paketų, identifikuojant, kuriam VLAN jie priklauso. Tai suteikia didesnį lankstumą, leidžiant vienam fiziniam jungikliui (arba jo daliai) perduoti kelis VLAN srautus. Tai ypač naudinga kuriant VLAN magistralinius (trunk) ryšius.
- MAC adresais pagrįsti VLAN: VLAN narystė nustatoma pagal tinklo įrenginio MAC adresą. Komutatoriaus konfigūracijoje turi būti nurodyti visi įrenginių MAC adresai, priklausantys konkrečiam VLAN. Šis metodas retai naudojamas dėl didelio rankinio darbo kiekio, nes reikalauja nuolat atnaujinti MAC adresų sąrašus.
- Protokolu pagrįsti VLAN: Srautas atskiriamas arba persiunčiamas priklausomai nuo jo protokolo. Tai leidžia segreguoti srautą pagal jo tipą, pavyzdžiui, atskirti IP srautą nuo kitų protokolų.
Be šių pagrindinių tipų, išskiriami ir specializuoti VLAN tipai, skirti konkrečioms reikmėms:
- Duomenų VLAN (Data VLAN): Skirtas vartotojų duomenų srautui perduoti.
- Balso VLAN (Voice VLAN): Specialus VLAN tipas, sukonfigūruotas realaus laiko balso srautui perduoti, dažnai teikiant jam aukštesnę prioritetą.
- Vaizdo stebėjimo VLAN (Surveillance VLAN): Sukurtas realaus laiko vaizdo srautui perduoti, taip pat gali teikti pirmenybę šiam srautui.
- Valdymo VLAN (Management VLAN): Naudojamas tinklo įrenginių (jungiklių, maršrutizatorių) valdymo srautui.
- Numatytasis VLAN (Default VLAN): Paprastai visi jungiklio prievadai iš pradžių priskiriami numatytajam VLAN (dažnai VLAN ID 1). Tai supaprastina pradinę jungiklio konfigūraciją.
- Vietinis VLAN (Local VLAN): Perduoda nepažymėtą srautą ir dažnai naudojamas kaip numatytasis naujiems jungiklio prievadams.
VLAN kuriami tinklo komutatoriuose, grupuojant prievadus arba tinklo įrenginių MAC adresus. Kiekvienam VLAN priskiriamas unikalus identifikacinis numeris (VLAN ID). Šie ID numeriai yra nuo 1 iki 4094 pagal IEEE 802.1Q standartą, nors rezervuoti skaičiai (0 ir 4095) nenaudojami. Vėlesni standartai, tokie kaip IEEE 802.1ad, leidžia naudoti įdėtinius VLAN žymas, žymiai padidinant galimų VLAN skaičių (iki 16 milijonų pagal IEEE 802.1aq).
VLAN – paprastai: sužinokite šiandien!
VLAN magistralinis ryšys (Trunking)
VLAN magistralinis ryšys (VLAN trunk) yra esminė technologija, leidžianti efektyviai perduoti kelis VLAN srautus per vieną fizinę jungtį tarp dviejų tinklo įrenginių, dažniausiai tarp jungiklių arba tarp jungiklio ir maršrutizatoriaus. Ši technologija, apibrėžta IEEE 802.1Q, naudoja žymas, kad atskirtų ir identifikuotų skirtingų VLAN paketus, keliaujančius šiuo ryšiu.
Konfigūruojant VLAN magistralinį ryšį, svarbu užtikrinti, kad jungiklio prievadai būtų tinkamai sukonfigūruoti kaip magistraliniai prievadai (trunk ports). Kiekvienam VLAN turi būti priskirtas unikalus VLAN ID, kuris bus naudojamas perduodamam srautui identifikuoti. Numatytasis VLAN (native VLAN) magistraliniame ryšyje yra specialus - jam nepriklausantys paketai neženklinami.
Pagrindiniai VLAN magistralinio ryšio privalumai:
- Tinklo našumo gerinimas: Sumažina tinklo perkrovą, nes leidžia vienu fiziniu ryšiu perduoti kelis VLAN srautus, vietoj to, kad kiekvienam VLAN reikėtų atskiras fizinis laidas.
- Didinamas saugumas: Izoliuoja srautą iš skirtingų VLAN, padeda išvengti neteisėtos prieigos prie jautrių duomenų.
- Lankstumas: Suteikia daugiau lankstumo konfigūruojant tinklo įrenginius ir efektyviau išnaudojant tinklo infrastruktūrą.
QinQ žymėjimas ir dvigubi VLAN
Siekiant dar labiau išplėsti VLAN galimybes, ypač paslaugų teikėjų tinkluose, naudojamas QinQ (Q-in-Q) žymėjimo metodas. Užuot turėjęs vieną VLAN žymą, QinQ leidžia įdėti antrą VLAN žymą į Ethernet kadrą. Tai naudinga, kai klientams reikia prieigos prie kelių VLAN arba kai paslaugų teikėjai turi pasiūlyti skirtingus paslaugų lygius toje pačioje fizinėje infrastruktūroje. QinQ žymėjimas, kartais vadinamas „dvigubu žymėjimu“, leidžia vienu fiziniu ryšiu nešioti kelis VLAN. Kiekvienam kliento VLAN suteikiamas unikalus paslaugų teikėjo visuotinis identifikatorius (S-TAG), kuris naudojamas kliento VLAN identifikuoti tiekėjo tinkle.
Dvigubas VLAN (Double VLAN) naudojimas suteikia papildomų privalumų, pavyzdžiui, leidžia apsaugoti neskelbtinus duomenis viename VLAN, tuo pačiu naudodamas antrąjį VLAN kaip DMZ (demilitarizuotą zoną), leidžiantį prieigą iš išorės tinklų. Tai taip pat gali pagerinti tinklo našumą, sumažinant spūstis ir pagerinant bendrą pralaidumą. Be to, dvigubas VLAN gali padidinti saugumą, suteikdamas papildomą apsaugos sluoksnį.
Trumpa istorija ir evoliucija
VLAN koncepcija atsirado devintajame dešimtmetyje, kai tinklo inžinieriai, tokie kaip W. David Sincoskie, ieškojo būdų, kaip efektyviau valdyti didėjančius Ethernet tinklus. Tuo metu Ethernet buvo greitas, tačiau veikė kaip transliacijos tinklas, ir nebuvo lengvo būdo sujungti kelis Ethernet tinklus. Sincoskie, ieškodamas alternatyvų, kurios reikalautų mažiau apdorojimo kiekvienam paketui, prisidėjo prie VLAN kūrimo, pridedant žymas prie Ethernet kadrų. Šios žymos leido jungikliams atskirti ir tvarkyti skirtingų spalvų (VLAN) kadrus. Ši technologija vėliau buvo standartizuota kaip IEEE 802.1Q. Nuo to laiko VLAN technologija nuolat tobulėjo, atsirandant naujiems standartams, tokiems kaip IEEE 802.1ad ir IEEE 802.1aq, kurie dar labiau padidina palaikomų VLAN skaičių ir tinklo lankstumą.
VLAN ir kitos tinklo technologijos
VLAN dažnai naudojami kartu su kitomis tinklo technologijomis, siekiant sukurti išsamias ir saugias tinklo architektūras. Pavyzdžiui, VLAN dažnai atskiriami ir IP potinkliais (subnets), nors tai nėra griežtas reikalavimas - skirtingi VLAN gali naudoti tą patį IP adresų diapazoną. Taip pat VLAN gali būti naudojami kartu su Quality of Service (QoS) schemomis, siekiant optimizuoti srautą magistraliniuose kanaluose, ypač realaus laiko arba mažo delsos reikalavimams.
Belaidis LAN (WLAN), nors ir veikia belaidžiu būdu, taip pat gali naudoti VLAN technologiją tinklo segmentavimui ir saugumo užtikrinimui. Tai leidžia atskirti belaidžius vartotojus nuo laidinių, arba skirtingas belaidžių prieigos grupes.

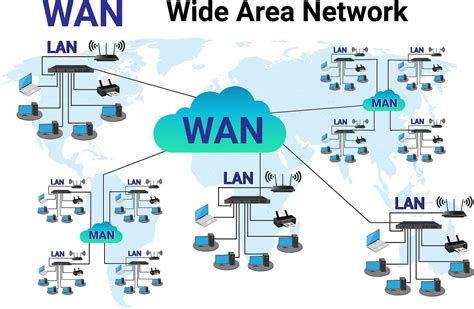

Skiriasi ir maršrutizatoriaus WAN (Wide Area Network) ir LAN (Local Area Network) prievadai. WAN prievadas naudojamas prisijungti prie išorinių tinklų (pvz., interneto), o LAN prievadai naudojami vidiniams tinklams prijungti. Paprastai WAN prievadas yra skirtas maršrutizavimui, o LAN prievadai - komutavimui.
Apibendrinant, VLAN yra galinga ir lanksti tinklo technologija, suteikianti nepaprastų galimybių didinti tinklo saugumą, efektyvumą ir valdymą. Nuo paprastų biurų iki didelių debesų kompiuterijos infrastruktūrų, VLAN vaidina esminį vaidmenį modernių tinklų architektūroje.
