Modbus: Universali Kalba Pramonės Automatizavime

1979 m. „Modicon“ (dabar „Schneider Electric“) sukurtas naudoti su savo PLC, „Modbus“ tapo pramoninių elektroninių prietaisų prijungimo standartu. Modbus RTU (Remote Terminal Unit) yra vienas dažniausiai naudojamų komunikacijos protokolų pramoninėje automatikoje. Šis protokolas, gyvuojantis daugiau nei 40 metų, ir toliau išlieka itin aktualus dėl savo paprastumo, lankstumo, patikimumo ir universalumo. Nors atsiranda naujesnių protokolų, „Modbus“ išlieka pageidaujamu pasirinkimu daugelyje pramonės šakų, automatizavimo sistemų ir SCADA sprendimų.

Modbus RTU Komunikacijos Privalumai

Modbus RTU komunikacija pasižymi keliais esminiais privalumais, kurie lemia jos plačią taikymą pramoninėje automatikoje:

• Paprastumas ir lengvas įdiegimas: Modbus RTU komunikacijoje naudojama paprasta, lengvai suprantama protokolo struktūra, leidžianti greitai integruoti ir atlikti minimalų trikčių šalinimą. Protokolo paprastumas sumažina inžinierių ir technikų mokymosi laiką.
• Lankstumas ir mastelio keitimas: Modbus RTU tinklas leidžia iki 247 įrenginių bendrauti tame pačiame tinkle, nereikalaujant sudėtingų konfigūracijų. Jį galima lengvai išplėsti įtraukiant daugiau įrenginių arba atnaujinti, kad būtų palaikomi naujesni Modbus standartai.
• Pritaikymas: Kaip atviras protokolas, Modbus RTU užtikrina įvairių įrenginių ir programinės įrangos suderinamumą. Kaip atviras standartas, Modbus RTU užtikrina, kad dauguma skirtingų gamintojų įrenginių galėtų sklandžiai bendrauti.
• Patikimumas: Modbus RTU komunikacija naudoja ciklinį pertekliaus patikrinimą (CRC) klaidų aptikimui, užtikrinant patikimą duomenų perdavimą. Jis sukurtas taip, kad būtų atsparus elektros trikdžiams, todėl tinka atšiaurioje pramoninėje aplinkoje.
• Universalumas: Modbus RTU komunikacija taikoma įvairiuose sektoriuose, įskaitant gamybą, pastatų automatiką, energijos valdymą, ŠVOK ir kt. Jis gali būti naudojamas su PLC, HMI, jutikliais, pavaromis ir kitais pramoniniais įrenginiais.
• Kelių parametrų vienu metu nuskaitymas: Modbus RTU ryšys per vieną ryšio ciklą iš vieno įrenginio gali surinkti kelis duomenų taškus.

Modbus Prieš Analoginius Signalus: Patikimesnis Ryšys

Modbus ryšys buvo sukurtas tam, kad keli įrenginiai (pvz., jutikliai, ventiliatoriaus greičio valdikliai ir loginiai valdikliai) galėtų patikimai veikti kartu pramoninėje aplinkoje. Tuo tarpu pastatuose didelė klasikinių analoginių (0-10 voltų) signalų trikdžių rizika išlieka ypač ilgų kabelių, kurie yra šalia maitinimo kabelių, atveju. Modbus ryšys yra daug stabilesnis ir patikimesnis, palyginti su analoginiais signalais, suteikdamas galimybę naudoti žymiai ilgesnius kabelius be trikdžių ar duomenų praradimo rizikos. Be galimybės naudoti ilgesnius kabelius, Modbus RTU komunikacija, palyginti su analoginiais signalais, taip pat turi šiuos pranašumus:

• Tikslumas: Modbus ryšys, būdamas skaitmeninis, užtikrina didelį duomenų perdavimo greitį ir tikslumą. Skirtingai nuo analoginių signalų, kurie gali nukentėti dėl signalo pablogėjimo ir trikdžių dideliais atstumais, Modbus perduoda duomenis skaitmeniniu formatu, užtikrindamas, kad informacija išliktų nepažeista ir tiksli. Siekiant sumažinti trikdžių riziką, analoginio signalo kabeliai paprastai įrengiami atskirame kabelių dėkle, fiziškai atskirtame nuo elektros linijų.
• Duomenų skirtumas: Skaitmeninis ryšys per Modbus leidžia perduoti sudėtingesnius ir išsamesnius duomenis. Nors analoginiai signalai paprastai perduoda vieną matavimą (pvz., temperatūrą arba slėgį), Modbus vienu metu gali perduoti kelis parametrus ir būsenos informaciją. Tai apima diagnostiką, konfigūracijos nustatymus ir kelis jutiklių rodmenis, leidžiančius atlikti išsamesnį stebėjimą ir valdymą. Pavyzdžiui, valdant EC variklį 0-10 voltų signalu, žinome tik norimą ventiliatoriaus greitį, tačiau ne jo faktinį veikimą ar gedimus. Jei tas pats EC ventiliatorius valdomas per Modbus ryšį, galima paprašyti ventiliatoriaus atgalinio signalo, nuskaityti efektyvų ventiliatoriaus greitį, stebėti EC variklio temperatūrą, energijos suvartojimą, gauti pranešimus apie variklio problemas ir kt.
• Pritaikymas: Modbus yra atviras ir plačiai naudojamas protokolas, todėl jį palaiko daugybė įvairių gamintojų įrenginių. Lengvas pritaikymas užtikrina, kad komponentai galėtų lengvai bendrauti tarpusavyje, palengvinant integraciją ir sumažinant priklausomybę nuo konkrečių pardavėjų. Priešingai, analoginės sistemos dažnai susiduria su suderinamumo problemomis, kai integruojami skirtingų gamintojų įrenginiai. Esant 0-10 voltų signalui, reikia atkreipti dėmesį į tai, ar įžeminimo signalai gali būti sujungti, ar ne, nes kai kuriais atvejais kyla trumpojo jungimo pavojus. Naudojant PWM signalus, abu įrenginiai turi naudoti tą patį dažnį, PWM signalo amplitudė turi būti teisinga ir pan.
• Lengvas trikdžių šalinimas ir priežiūra: Skaitmeninės sistemos, tokios kaip Modbus, siūlo patobulintas diagnostikos galimybes, naudojant ciklinį patikrinimą (CRC). Jame pateikiami išsamūs klaidų pranešimai ir būsenos ataskaitos, todėl lengviau nustatyti ir išspręsti problemas. Prisijungus prie debesies, nuotolinė diagnostika taip pat yra galima. Norint diagnozuoti problemas, analoginėms sistemoms paprastai reikia atlikti rankinį patikrinimą ir testavimą, o tai gali užtrukti daug laiko ir būti ne tokie tikslūs.
• Lankstumas ir funkcionalumas: Modbus leidžia palaikyti ryšį dviem kryptimis, leidžiant ne tik rinkti duomenis, bet ir siųsti komandas į lauko įrenginius. Ši galimybė palaiko pažangias valdymo strategijas ir automatizavimo užduotis, kurių neįmanoma atlikti naudojant vienakrypčius analoginius signalus.
• Sumažintas signalo laidų skaičius: Modbus ryšys sumažina didelių signalų laidų poreikį. Užuot vedę atskirus laidus su tinkamu ekranavimu ir įžeminimu kiekvienam analoginiam signalui, viena skaitmeninio ryšio linija gali perduoti kelis signalus. Tai supaprastina montavimo procesą, sumažina galimų gedimų skaičių ir sumažina medžiagų bei darbo sąnaudas.
• Mastelio keitimas: Modbus palaiko kelių įrenginių prijungimą tame pačiame tinkle, todėl galima lengvai keisti mastelį. Norint pridėti daugiau jutiklių ar įrenginių, nereikia laidų ar infrastruktūros pakeitimų, kaip būtų analoginių sistemų atveju, kur mastelio keitimą riboja galimų įėjimų / išėjimų taškų skaičius.

Dėl RS485 technologijos Modbus yra tvirtas ir atsparus trikdžiams ryšys. Todėl Modbus ryšys yra plačiai naudojamas standartas tiek pramonėje, tiek HVAC. Kadangi tai yra atvirasis protokolas, skirtingų gamintojų įrenginiai gali keistis informacija tarpusavyje per Modbus ryšį. Tai galima laikyti universalia kalba.

Nors Modbus ryšys suteikia didelių pranašumų, jis nėra taikomas visuotinai. Yra specifinių situacijų, kai skaitmeniniai arba analoginiai signalai yra pageidautini arba būtini. Sena ir paprasta ŠVOK įranga buvo sukurta prieš priimant Modbus ir palaiko tik analoginius arba skaitmeninius signalus. Šiems atvejams Sentera siūlo platų keitiklių asortimentą. Pagrindinė jų funkcija yra rinkti duomenis iš analoginių jutiklių arba skaitmeninių jungiklių, konvertuoti juos į atitinkamą Modbus RTU formatą ir perduoti į ŠVOK valdiklį arba BMS.

Modbus Protokolo Pagrindai ir Veikimas

Modbus yra komunikacijos protokolas, naudojamas pramonės automatizavimo srityje, ypač prietaisų ir įrenginių valdymui. Šis protokolas buvo sukurtas 1979 metais ir tapo vienu iš labiausiai naudojamų pramoninių komunikacijos protokolų. Modbus protokolas gali vienu metu susieti ir valdyti iki dviejų šimtų keturiasdešimt septynių (247) įrenginių vienu metu.

Pagrindinės Modbus savybės apima:

• Paprastumas: Protokolas yra gana paprastas ir lengvai suprantamas. Tai padeda greitai įdiegti ir prižiūrėti komunikacijos sistemą. Taip pat šis protokolas yra nemokamas.
• Master-Slave architektūra: Modbus naudoja kliento-stoties (master-slave) architektūrą, kur vienas įrenginys veikia kaip "master" ir valdo sistemą su "slave" įrenginiais.
• Duomenų perdavimas: Modbus gali naudoti tiek serialinius (pvz., RS-232, RS-485), tiek Ethernet tinklus (pvz., TCP/IP) duomenų perdavimui.
• Duomenų formatas: Duomenų siuntimas ir priėmimas Modbus protokolu vyksta pagal duomenų formatą, kuriame yra įrenginio adresas, funkcijos kodas, duomenų adresas ir patys duomenys.
• Skaičiaus formatas: Modbus palaiko tiek binarinį, tiek ankstesnių formatų (pvz., BCD) skaičiavimą.
• Funkcijos: Protokolas palaiko įvairias funkcijas, tokias kaip skaitymas (pvz., skaitymas iš įrenginio), rašymas (pvz., rašymas į įrenginį), duomenų tipų interpretacija ir pan.

Modbus protokolas yra plačiai naudojamas pramonės automatizavimo srityje, ir jis yra palaikomas daugelyje pramonės įrenginių, įskaitant įvairius jutiklius, valdymo sistemas, jutiklių keitiklius ir kt. Taip pat yra įvairių Modbus bibliotekų ir įrankių, kurie palengvina jo įgyvendinimą įvairiose programavimo platformose.

Modbus Perdavimo Režimai

„Modbus“ siūlo kelis perdavimo režimus, kurie užtikrina skirtingų tipų pavaldinių įrenginių ryšį:

• Modbus Serijinis: Bet kuriuo metu prie tos pačios nuosekliosios magistralės yra prijungtas tik vienas „Modbus“ pagrindinis įrenginys ir vienas ar keli „Modbus“ pavaldiniai įrenginiai. Šis režimas gali naudoti RS-232, RS-422 arba RS-485 sąsajas.
  • RS-232: Paprastas taškas-taškas išdėstymas, tinkamas trumpesniems atstumams ir tik dviejų įrenginių ryšiui.
  • RS-485: Palaiko daugelio įrenginių prijungimą prie tos pačios magistralės didesniais atstumais (iki 1214 metrų), todėl yra idealus pramoninėms sistemoms. Jis gali palaikyti iki 32 mazgų viename tinkle be kartotuvų, o su kartotuvais - dar daugiau.

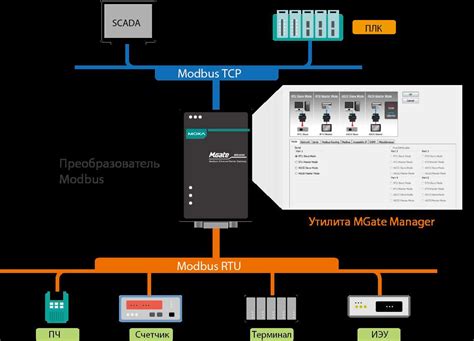

• Modbus Ethernet: Bet kuriuo metu prie to paties Ethernet tinklo yra prijungtas vienas ar keli „Modbus“ pagrindiniai įrenginiai ir tik vienas „Modbus“ pavaldinis įrenginys. Šis režimas naudoja TCP/IP protokolą.

Šie ryšio metodai naudoja skirtingus duomenų perdavimo režimus: nuotolinio terminalo įrenginio (RTU), Amerikos standartinio informacijos mainų kodą (ASCII) ir perdavimo valdymo protokolą (TCP).

• Modbus RTU: Perduoda dvejetainius kodus, užtikrinant didesnį duomenų vientisumą ir efektyvumą. Kiekvienas RTU pranešimas prasideda ilga pauze, po kurios seka adreso, funkcijos kodo, duomenų ir CRC (ciklinio perteklinio patikrinimo) laukai. CRC užtikrina duomenų vientisumą aptikdamas perdavimo klaidas.
• Modbus ASCII: Duomenys siunčiami ASCII formatu, todėl juos lengviau skaityti žmonėms, tačiau tai yra lėtesnis ir sudėtingesnis metodas. Kiekvienas ASCII pranešimas prasideda dvitaškiu (:), po kurio seka adresas, komanda, duomenys ir LRC (linijinio redundancijos patikrinimas) komanda.
• Modbus TCP/IP: Šis režimas skirtas Ethernet tinklui. Jis perduoda dvejetainiu kodu, panašiai kaip RTU, bet nereikia skaičiuoti valdymo baitų. Modbus TCP/IP naudoja TCP/IP protokolą ir paprastai naudoja 502 prievadą. Jis apima MBAP (Modbus Application Header) antraštę, kuri pašalina pavaldinio užklausos pranešimą ir ciklinį papildomą patikrinimą.

Svarbu suprasti, kad „Modbus RTU“ ir „Modbus ASCII“ yra nesuderinami režimai. „Modbus RTU“ įrenginys negali bendrauti su „Modbus ASCII“ įrenginiu.

Modbus RS-485: Patikima Pramonės Ryšio Architektūra

Sujungus „Modbus“ protokolą su RS485 fiziniu sluoksniu, sukuriama efektyvi ryšio architektūra, vadinama „Modbus RS-485“. Ši integracija plačiai naudojama pramoninėse valdymo sistemose, išnaudojant abiejų technologijų privalumus, siekiant pagerinti duomenų perdavimą ir sistemos patikimumą. RS485 privalumas slypi daugiašalyje tinklo topologijoje, leidžiančioje keliems įrenginiams prisijungti prie tos pačios magistralės. Ši konfigūracija idealiai tinka „Modbus“ protokolui, nes leidžia lengvai bendrauti tarp daugybės įrenginių.

Modbus RS-485 Mechanika

Ryšys tarp „Modbus“ pagrindinio ir „Modbus“ pavaldinių įrenginių RS485 tinkle apima išsamų protokolą, siekiant užtikrinti efektyvų duomenų mainus. Šio ryšio pagrindas yra duomenų rėmelis, kuris perduoda struktūrizuotus duomenis iš pagrindinio įrenginio į pavaldinį ir atvirkščiai. Tipinį duomenų rėmelį „Modbus“ tinkle sudaro keli pagrindiniai komponentai:

• Įrenginio adresas: Identifikuoja numatytą gavėją.
• Funkcijos kodas: Nurodo veiksmą, kurio reikia imtis (pvz., skaityti, rašyti).
• Duomenys: Apima veikimo parametrus arba rezultatus.
• CRC patikrinimas: Užtikrina duomenų vientisumą aptikdamas klaidas perdavimo metu. Ši dviejų baitų reikšmė, pridedama prie duomenų kadro pabaigos, leidžia įrenginiams patikrinti gautų duomenų tikslumą, taip padidinant ryšio patikimumą.

Norint efektyviai įdiegti „Modbus“ per RS485, reikia aiškiai suprasti šiuos komponentus ir jų vaidmenį protokolų rinkinyje. Aparatinės ir programinės įrangos sinchronizavimas užtikrina sklandų ryšį.

Kodėl Vertinti „Modbus“ Virš RS485?

Svarstant patikimus ryšio protokolus pramoninėms reikmėms, būtina suprasti „Modbus“ naudojimo, o ne tik RS485, pranašumus. RS485 yra fizinis sluoksnis, o „Modbus“ yra protokolas, veikiantis ant jo. „Modbus“ per RS485 išsiskiria tuo, kad naudoja pagrindinio-pavaldžio topologiją, kuri supaprastina tinklo konfigūraciją ir valdymą. Lyginant su RS232, RS485 palaiko ilgesnius kabelius ir didesnę duomenų perdavimo spartą. Be to, RS485 leidžia keliems įrenginiams sujungti toje pačioje magistralėje. „Modbus“ per RS485 pasižymi dideliu duomenų tikslumu ir patikimumu net ir aplinkoje, kurioje yra dideli elektromagnetiniai trukdžiai (EMI). Dėl paprasto diegimo ir minimalios mokymosi kreivės šis sprendimas yra daugelio inžinierių ir technikų pageidaujamas.

Praktinis Modbus Taikymas ir Įgyvendinimo Vadovas

Dėl savo patikimumo ir efektyvumo „Modbus“ protokolas per RS485 tapo nepakeičiamu protokolu įvairiuose pramoniniuose tinkluose. Jis plačiai naudojamas tokiose srityse kaip gamyba, pastatų automatika, energijos valdymas ir ŠVOK sistemos.

Modbus Tinklo Įranga ir Konfigūravimas

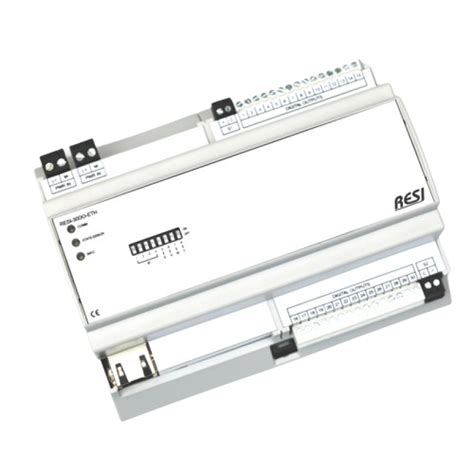

Šiuolaikiniai sprendimai, tokie kaip Sentera produktai, palengvina Modbus tinklų diegimą ir valdymą. Jie siūlo įvairius IO modulius, skirtus pastatų ir pramonės automatikai, kuriuos galima montuoti standartinėse elektros skirstomosiose spintelėse. Šie moduliai gali turėti integruotą RS485 sąsają su Modbus RTU Slave protokolu arba Ethernet sąsają su Modbus TCP protokolu. Visi moduliai taip pat palaiko ASCII protokolą, leidžiantį juos naudoti su įvairiomis valdymo sistemomis.

• Modbus RTU tinklo ir konfigūravimo įrankiai: Senteros 3SM Center programinė įranga (3S Modbus) leidžia automatiškai atpažinti prijungtus gaminius, juos stebėti ir konfigūruoti. Per Modbus į USB konverterį Senteros gaminius galima lengvai prijungti prie kompiuterio. Taip pat yra Sensistant Modbus konfigūravimo pultelis, kurį galima prijungti prie vieno Senteros gaminio per Modbus RTU, stebėti ar konfigūruoti prijungtą gaminį.
• Tinklo gaminiai: Šie produktai leidžia lengvai sujungti Senteros gaminius į tinklą per Modbus RTU, sudarant geriausią ventiliacijos sistemos valdymo sprendimą. Jie gali veikti atskirai arba būti prijungti prie interneto.
• Konverteriai: Sentera Modbus RTU ir 0-10 VDC analoginio signalo konverteriai leidžia integruoti išorinius įrenginius, tokius kaip EC ventiliatoriai, sklendžių pavaros, vožtuvai ir kiti gaminiai, neturintys Modbus sąsajos, į Senteros valdymo sprendimą.
• Maitinimo šaltiniai ir skirstytuvai: Modbus RTU maitinimo šaltiniai (repiteriai) ir skirstytuvai supaprastina kelių Sentera gaminių sujungimą, paskirstydami Modbus RTU ryšį ir 24 VDC maitinimą.
• Interneto moduliai (Gateway): Senteros gateway leidžia prijungti valdymo sprendimus prie interneto, suteikiant papildomas funkcijas, tokias kaip duomenų registravimas, perspėjimo pranešimai, nuotolinis parametrų keitimas ir programinės įrangos atnaujinimai. Tai leidžia atlikti priežiūros darbus per atstumą, taupant laiką ir išlaidas.

Dažniausiai Pasitaikančios Įgyvendinimo Problemos ir Sprendimai

Įgyvendinant „Modbus“ per RS485, gali kilti iššūkių, susijusių su magistralės arbitražu, įrenginių adresavimu, ryšio atstumu ir trikdžių šalinimu.

• Magistralės arbitražas: Įgyvendinti prioritetų schemas ir konfliktų sprendimo mechanizmus, kad būtų užtikrintas efektyvus duomenų srautų valdymas.
• Įrenginio adresavimas: Kiekvienam įrenginiui priskirti unikalius adresus ir užtikrinti teisingą jų konfigūraciją.
• Ryšio atstumas: Naudoti kartotuvus, aukštos kokybės kabelius ir efektyvų tinklo topologijos planavimą, siekiant padidinti ryšio atstumą ir išlaikyti patikimą duomenų perdavimą.
• Duomenų mainai: Įtraukti klaidų tikrinimo metodus, tokius kaip pariteto bitai ir CRC, siekiant padidinti duomenų vientisumą.
• Trikčių šalinimas: Naudoti galinius rezistorius, ekranuotus kabelius ir nuoseklius įrenginio nustatymus, siekiant sumažinti signalo atspindžius ir triukšmo trukdžius.

Modbus RS-485 Kontekste: Palyginimai su Kitais Protokolais

Pramoninių ryšių srityje svarbu suprasti skirtingų protokolų galimybes ir apribojimus.

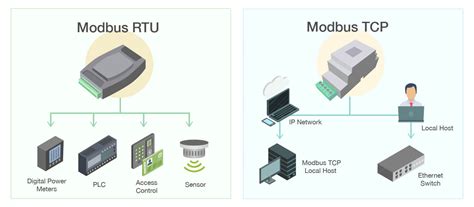

• Modbus RS485 vs. Modbus TCP: „Modbus TCP“ naudoja Ethernet tinklą, suteikdamas didesnį greitį ir lengvesnę integraciją su IT sistemomis, tačiau gali pareikalauti didesnių aparatinės įrangos sąnaudų. „Modbus RS485“ puikiai veikia triukšmingoje aplinkoje dėl patikimo diferencinio signalizavimo ir yra ekonomiškesnis sprendimas.
• Modbus RS485 vs. CAN Bus: CAN magistralė dažnai naudojama automobilių ir automatikos srityse dėl savo realaus laiko galimybių. „Modbus RS485“ yra plačiai naudojamas lauko magistralių sistemose pramonės šakose, tokiose kaip gamyba, ir siūlo platesnį suderinamumą su įvairiais pramoniniais protokolais.
• Modbus RS485 vs. Profibus: „Profibus“ yra spartesnis ir turi didesnes duomenų apdorojimo galimybes, tačiau reikalauja specializuotos įrangos ir yra brangesnis. „Modbus RS485“ išlieka ekonomišku ir universaliu sprendimu, tinkamu įvairioms sistemoms.

Išvada

Modbus protokolas, ypač jo RTU ir RS485 variantai, išlieka tvirtu ir patikimu pasirinkimu pramonės automatizavime. Jo paprastumas, lankstumas, plausderinamumas ir atsparumas trikdžiams užtikrina, kad jis ir toliau bus pagrindinis įrenginių komunikacijos standartas, leidžiantis efektyviai valdyti, stebėti ir automatizuoti procesus įvairiose pramonės šakose. Nors naujos technologijos ir protokolai atsiranda, Modbus universalumas ir ilgaamžiškumas garantuoja jo aktualumą ateityje.
