Ethernetas ilgą laiką buvo populiariausias laidinio tinklo standartas, tiek komerciniuose, tiek pramoniniuose vietiniuose tinkluose (LAN). Jo didelis našumas ir įrodyta patikimumas lėmė jo plačią sklaidą. Dažniausiai naudojamos versijos, tokios kaip 10/100Base-T Ethernet, naudoja dvi susuktų laidų poras duomenims perduoti, o Gigabit Ethernet - keturias. Augant pramoninės automatikos sistemų poreikiams didesniam greičiui, Gigabit Ethernet su Power over Ethernet (PoE) tapo vis populiaresnis, leidžiantis kompiuteriams tiesiogiai jungtis prie jutiklių. PoE technologija dar labiau supaprastina tinklo infrastruktūrą, tiekdama maitinimą jutikliams ir kitai IIoT (Pramoninio Daiktų Interneto) galinei įrangai tuo pačiu Ethernet kabeliu, taip sumažinant bendrą kabelių skaičių.
Iššūkiai Tradiciniuose Ethernet Tinkluose

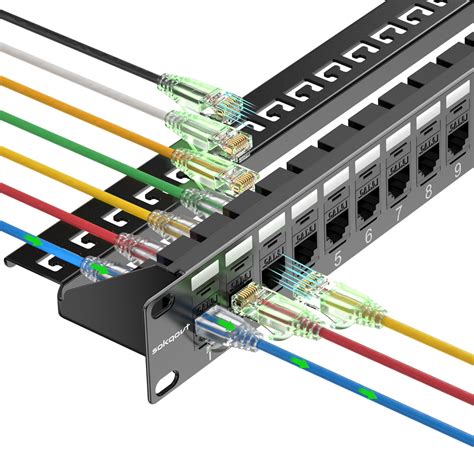

Dideliuose pramoniniuose objektuose ir pastatų automatizavimo sistemose tradicinių Ethernet kabelių kiekis gali tapti itin didelis. Šimtai ir tūkstančiai kabelių, nutiestų per visą pastatą, sudaro didelius, sunkius ir sudėtingus kabelių ryšulius. Šie ryšuliai ne tik apsunkina įrangą ir reikalauja papildomo jos sustiprinimo, bet ir gali tapti fizine kliūtimi. Dažnai jie surenkami į diržus ir tvirtinami prie sienų bei įrangos, siekiant išvengti užkliuvimo pavojaus ir palengvinti priežiūrą. Tačiau toks sprendimas ne visada yra optimalus, o patys kabelių ryšuliai gali būti nepatogūs ir reikalauti daug priežiūros.
Be to, įprastiniai Ethernet kabeliai turi griežtą šimto metrų ilgio ribą. Didesniuose pramoniniuose objektuose, kur reikia pasiekti nutolusius jutiklius, kartais prireikia specialių kartotuvų, kurie praplečia Ethernet kabelių veikimo nuotolį. Tai ne tik padidina sistemos sudėtingumą, bet ir įveda papildomą priežiūros tašką, didindama galimų gedimų riziką ir priežiūros kaštus.
Šie iššūkiai ypač akcentuojami automobilių pramonėje. Dėl papildomo svorio ir užimamų vietų, dideli kabelių kiekiai mažina transporto priemonės keliamąją galią ir degalų efektyvumą. Todėl ieškoma sprendimų, kurie leistų sumažinti kabelių kiekį, svorį ir sudėtingumą, nepakenkiant ryšio kokybei ir greičiui.
Vienos Paros Ethernet (SPE): Nauja Era Pramonėje ir Transporte
Norėdami išspręsti minėtas problemas, gamintojai pristatė vienos poros Ethernet (Single Pair Ethernet - SPE) jungtis ir laidus. SPE technologija siūlo revoliucinį sprendimą, užtikrinantį didelės spartos duomenų perdavimą ir maitinimą per vieną susuktą laidų porą. Tai ne tik žymiai sumažina kabelių kiekį, svorį ir sudėtingumą, bet ir supaprastina diegimą bei priežiūrą.
SPE užtikrina dvikrypčius duomenis ir perduoda maitinimą naudodamas tik vieną vytos poros kabelį. Jis yra tinkamas iki 1000 metrų ilgio kabeliams, o tai žymiai praplečia tinkle esančių jutiklių ir galinių įrenginių veikimo diapazoną, nereikalaujant papildomų kartotuvų. Tai lemia maksimalų energijos vartojimo efektyvumą, mažesnį užimamą plotą ir mažesnes sąrankos bei priežiūros išlaidas, lyginant su tradiciniu Ethernet.
Nors pramoninėse sistemose gali būti naudojami ekranuoti dangčiai, siekiant išvengti kabelių ryšulių tarpusavio trukdžių, SPE leidžia naudoti ir neekranuotus, lengvus kabelius. Tai ypač svarbu automobilių pramonėje, kur lengvi kabeliai gali būti lengviau instaliuojami vietose, kuriose yra mažai vietos, pavyzdžiui, po sėdynėmis ar automobilių dugne.
SPE Standartai ir Technologijos
Oficiali IEEE (Institute of Electrical and Electronics Engineers) specifikacija dešimties megabitų per sekundę (Mbit/s) SPE yra IEEE 802.3cg. Šis standartas yra pagrindas daugeliui SPE sprendimų.
Kiti svarbūs standartai apima:
- IEEE 802.3bw: Palaiko visišką dvipusį duomenų perdavimą iki šimto Mbit/s kabeliams, kurių ilgis siekia iki penkiasdešimt metrų.
- IEEE 802.3bp: Palaiko visišką dvipusį duomenų perdavimą iki tūkstančio Mbit/s greičiu, kai kabelio ilgis yra iki penkiolikos metrų. Šis standartas yra ypač naudingas trumpesniems, bet itin spartaus ryšio reikalaujantiems sprendimams.
- IEEE 802.3ch: Palaiko iki dešimties gigabitų per sekundę (Gbps) greitį, esant penkiolikos metrų kabelio ilgiui. Jis panašus į 802.3bp, bet apima papildomą fizinio sluoksnio (PHY) specifikaciją, leidžiančią pasiekti dar didesnes spartas.
Svarbi SPE savybė yra Power over Data Lines (PoDL). Ši technologija leidžia tiekti maitinimą jutikliui arba Ethernet galiniam taškui per tą pačią susuktą laidų porą, naudojamą duomenų perdavimui. Tiekiamos energijos kiekis nustatomas pagal kabelio ilgį ir jo matuoklį (AWG), užtikrinant optimalų energijos paskirstymą.
Pramoninės SPE Jungtys ir Sprendimai
Pramoninėse SPE programose naudojamos ne tradicinės RJ45 jungtys, o naujasis IEC 63171-5 T1 jungties standartas. Šis standartas yra sukurtas atlaikyti atšiaurias pramonines sąlygas.

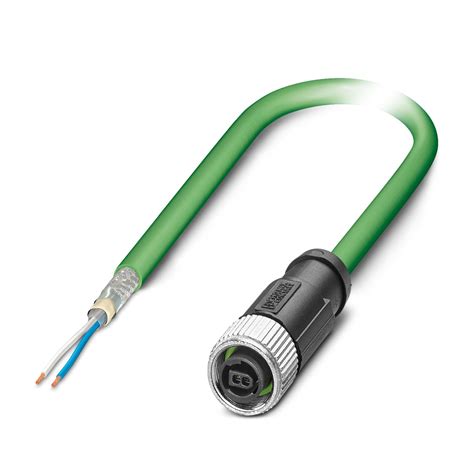

Pavyzdžiui, „Phoenix Contact“ siūlo tikrus IP67 apsaugotus SPE M8 sprendimus. Tai apima 1163793 M8-2 įdėklą ir 1412502 M8 korpusą. Šių elementų derinys užtikrina tvirtą IP67 apsaugą, tinkamą sudėtingoms pramoninėms aplinkoms. Tokios jungtys gali tiekti PoDL iki septyniasdešimt dviejų voltų esant keturiems amperams (A) ir yra skirtos temperatūroms nuo -40 °C iki +85 °C. Tai leidžia efektyviai maitinti IIoT galinius taškus ir tinklo mazgus lauko sąlygomis.
Populiarus M8 jungties formatas leidžia sistemų gamintojams lengvai modifikuoti esamus jutiklius ir įrangą, kuri jau naudoja M8 jungtis, integruojant SPE technologiją. Phoenix Contact 1163797 SPE modulinis lizdas yra suderinamas su visais dabartiniais SPE standartais ir gali tiekti iki 72 voltų, esant 4 A. Jis sukurtas atlaikyti sudėtingas aplinkas, turi daugiau nei 20 įdėjimo ir išėmimo ciklų, yra IP67 atsparus ir veikia temperatūroje nuo -40 °C iki +85 °C. Šis lizdas tinkamas lituoti ant vienkartinių kompiuterių (SBC) ir programuojamų loginių valdiklių (PLC), kur laidai keičiami rečiau.
Trumpoms SPE jungtims „Phoenix Contact“ siūlo 1183808 SPE kabelį. Šis 2 metrų ilgio kabelis palaiko PoDL iki 72 voltų ir 4 A. Jo apvalkalas pagamintas iš poliuretano, atsparaus UV spinduliams, trinčiai ir daugumai tirpiklių. Jis taip pat apsaugotas nuo elektromagnetinių (EM) trukdžių per alavuotą vario pintą ekraną ir plastifikuotą aliuminio foliją. Kabelio lizdo kontaktai pagaminti iš vario lydinio ir palaiko 802.3cg (10 Mbit/s) bei 802.3bw (100 Mbit/s) duomenų perdavimo spartas. Nors kabelio apvalkalas yra atsparus vandeniui, dulkėms ir liepsnai (UL94V0), pats kabelio mazgas turi IP20 reitingą dėl jungčių. Kiekviena jungtis turi fiksavimo spaustuką, užtikrinantį patikimą prijungimą ir apsaugantį nuo netyčinio atjungimo intensyvaus eismo aplinkoje.
SPE Verslo ir Verslo Sistemose
SPE tinka ne tik pramoninėms, bet ir verslo sistemoms, įskaitant biuro aplinką. Lengvesni, mažesnio skersmens kabeliai palengvina instaliaciją ir išdėstymą biuro patalpose. Svarbu tai, kad IP67 pramoninės programos gali lengvai susieti su šiomis verslo sistemomis, naudojant tą patį SPE tinklą, užtikrinant sklandų ryšį ir energijos tiekimą abiejose aplinkose.
Vieningas Išmaniųjų Namų Standartas: Matter
Kalbant apie tinklų unifikaciją, svarbu paminėti ir išmaniųjų namų standartą Matter. Tai atvirojo kodo standartas, sukurtas Connectivity Standards Alliance (CSA) bendradarbiaujant su didžiausiais technologijų lyderiais, tokiais kaip Apple, Google, Amazon ir Samsung. Matter siekia sujungti skirtingų gamintojų išmaniuosius įrenginius į vieną bendrą ekosistemą, nepriklausomai nuo jų gamintojo.
Matter veikia vietiniame tinkle (Wi-Fi, Ethernet arba Thread), be priklausomybės nuo debesų paslaugų. Tai reiškia, kad išmanieji įrenginiai (lempos, jungikliai, davikliai ir kt.) bendrauja tiesiogiai tarpusavyje, o tai užtikrina didesnį privatumą ir patikimumą. Thread tinklas, mažos galios ir savaime atsinaujinantis tinklas, yra Matter pagrindas, leidžiantis įrenginiams veikti kaip mazgams ir perduoti signalus, taip plečiant tinklo aprėptį. Matter yra suderinamas su tokiomis platformomis kaip Home Assistant, leidžiantis integruoti įvairius įrenginius į vieną sistemą.
Belaidžio Ryšio Tobulinimas: Wi-Fi 6 ir Wi-Fi 7

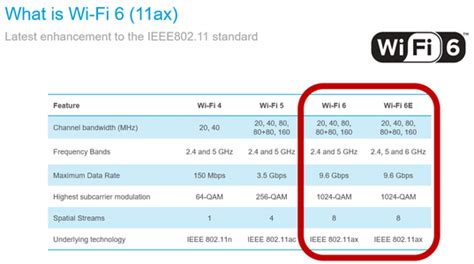

Nors laidinis ryšys, ypač SPE, siūlo didelį patikimumą ir našumą pramoninėse bei transporto srityse, bevielis ryšys taip pat sparčiai tobulėja. Wi-Fi 6 technologija suteikia pažangų, visą namą apimantį tinklą, kuris padidina aprėptį, sukuria vieningą tinklą ir leidžia prijungti daugiau įrenginių be greičio ar stabilumo praradimo. Ši technologija yra ypač svarbi namuose, kur vis daugiau žmonių dirba, mokosi ir pramogauja, todėl stabilus ir greitas bevielis internetas tapo būtinybe.
Tačiau daugelis namų vis dar susiduria su vadinamosiomis „mirusiomis zonomis“ - vietomis, kur Wi-Fi signalas yra silpnas arba visai neveikia. Šią problemą gali lemti kelios priežastys:
- Fiziniai barjerai: Storos sienos, masyvūs baldai, netgi kiti elektroniniai prietaisai (mikrobangų krosnelės, televizoriai, šaldytuvai) gali blokuoti arba silpninti signalą.
- Senas maršrutizatorius: Jei maršrutizatoriui daugiau nei 5 metai, jis gali nebespėti su šiuolaikinių įrenginių poreikiais.
- Trikdžiai iš kaimynų: Veikiant tuo pačiu dažniu, kaimynų interneto tinklai gali sukelti „spūstį“ ir susilpninti signalą. Naudojant skirtingus kanalus (pvz., su programėlės „Wi-Fi Analyzer“ pagalba) galima sumažinti šiuos trikdžius.
- Netinkama maršrutizatoriaus vieta: Maršrutizatoriaus paslėpimas kampe, spintelėje ar už televizoriaus gali žymiai pabloginti signalo sklaidą. Idealiausia vieta - patalpos arba namų vidurys, iš kur signalas gali tolygiai pasklisti.
Siekiant pagerinti bevielio ryšio kokybę, siūlomi įvairūs sprendimai:
- Bevielio interneto ryšio stiprintuvai: Šie įrenginiai tiesiog įjungiami į elektros lizdą ir perduoda gautą Wi-Fi signalą toliau, didindami ryšio aprėptį.
- „Mesh“ sistemos: Keli įrenginiai veikia kaip viena sistema, užtikrinant stiprų signalą kiekviename namų kampelyje. Tokios sistemos kaip EZVIZ Easy Mesh leidžia keliems W3R įrenginiams sklandžiai veikti po vienu Wi-Fi pavadinimu.
- „Powerline“ adapteriai: Šie įrenginiai naudoja elektros tinklą interneto ryšiui perduoti. Vienas adapteris prijungiamas prie maršrutizatoriaus, o kitas - prie elektros lizdo patalpoje, kur trūksta signalo. Tai ypač naudinga namuose su storomis sienomis.
Nors Wi-Fi 6 jau užtikrina didelį našumą, ateityje laukia Wi-Fi 7 standartas, kuris žada dar didesnį greitį ir efektyvumą, tapdamas pagrindu belaidžio tinklo transformacijai.
Pabaigai
Pereinant prie SPE technologijų tokiose srityse kaip IIoT, automobilių pramonė ir verslo sistemos, dizaineriai gali efektyviai patenkinti augantį poreikį lengvesniems, mažesniems ir paprastesniems naudoti didelės spartos ryšio sprendimams, kartu mažinant išlaidas. Jungčių pakeitimai leidžia lengvai sujungti skirtingas aplinkas - nuo IP20 reitingo verslo sistemų iki IP67 pramoninių valdymo sistemų, užtikrinant sklandų ryšį ir energijos tiekimą. Tuo pačiu metu, nuolat tobulėjanti belaidžio ryšio technologija, tokia kaip Wi-Fi 6 ir būsimas Wi-Fi 7, užtikrina, kad ir bevielis ryšys atitiktų vis didėjančius vartotojų ir verslo poreikius, kuriant vis labiau susietą pasaulį.
