Šiandienos spartaus pasaulio ryšiai remiasi pažangiomis technologijomis, tarp kurių itin svarbią vietą užima šviesolaidiniai tinklai. Vienas iš tokių tinklų pagrindų yra SONET (Synchronous Optical Network) standartas, kuris atveria duris didelės spartos duomenų perdavimui. Šiame straipsnyje gilinsimės į SONET architektūrą, jo pagrindinius terminus, tokius kaip optinis nešiklis (OC) ir sinchroninis perdavimo signalas (STS), aptarsime optinio signalo konversiją, svarbius tinklo parametrus kaip OSNR ir pralaidumas, bei palyginsime skirtingas tinklo jungtis, tokias kaip RJ45 ir SFP. Taip pat trumpai paliesime optinių skirstytuvų ir OEO stiprintuvų vaidmenį, o pabaigoje - skirtumus tarp modemo, jungiklio ir maršrutizatoriaus.
SONET: Sinchroninio Optinio Tinklo Architektūra
SONET, pirmą kartą įvestas JAV 1988 metais, yra skaitmeninio perdavimo standartas, sukurtas siekiant užtikrinti sinchroninį ir efektyvų duomenų perdavimą šviesolaidiniais kabeliais. Šio tinklo esmė - itin tikslus laikrodžio signalas, gaunamas iš pagrindinio, labai preciziško laikrodžio (paprastai naudojant cezio atominį laikrodį, kurio tikslumas viršija 10⁻¹¹). Tai užtikrina visų tinklo elementų sinchronizavimą ir duomenų perdavimo stabilumą.
SONET sistema apibrėžia sinchroninio perdavimo linijos spartos lygių struktūrą. Pagrindinis greitis, vadinamas pirmojo lygio sinchroninio perdavimo signalu (STS-1), yra 51,84 Mb/s. Šis greitis atitinka T3/E3 perdavimo spartą. Kai elektrinis signalas STS-1 paverčiamas optiniu signalu, jis tampa pirmojo lygio optiniu nešikliu (OC-1), kurio sparta taip pat yra 51,84 Mb/s. Standartas apibrėžia įvairius OC lygius, pradedant OC-1 ir siekiant iki OC-3072, kurio sparta siekia apie 160 Gbit/s. Šie lygiai paprastai išreiškiami kaip OC-n, kur 'n' nurodo bazinės spartos daugiklį.
Literatūroje dažnai susiduriama su terminų "STM" ir "OC" palyginimu. STM (Synchronous Transfer Module) yra taikomas SDH (Synchronous Digital Hierarchy) standartui, kuris yra SONET europietiškas atitikmuo. STM-1, kaip ir OC-1, yra pirmojo lygio modulis, tačiau jo pagrindinė sparta yra 155,52 Mb/s. OC-3, trečiojo lygio SONET optinis nešiklis, pasižymi 51,84 Mb/s * 3 = 155,49 Mb/s sparta. Dėl šios priežasties STM-1 ir SONET OC-3 tarifai laikomi palyginamais ir dažnai minimi kartu, ypač senesnėje literatūroje.
SONET sukurtas Amerikos nacionalinių standartų instituto (ANSI) devintojo dešimtmečio viduryje, siekiant sukurti pasaulinį fizinį tinklą, panašų į Ethernet naudojamą LAN aplinkoje. SONET gali perduoti duomenis, balsą ir vaizdus didesniu nei 1 Gbps greičiu.
Šiuo metu apibrėžti OC standartai yra šie:
- OC-1: 51,84 Mbit/s
- OC-3: 155,52 Mbit/s
- OC-12: 622,08 Mbit/s
- OC-24: 1,244 Gbit/s
- OC-48: 2,448 Gbit/s
- OC-96: 4,976 Gbit/s
- OC-192: 9,953 Gbit/s
- OC-256: apie 13 Gbit/s
- OC-384: apie 20 Gbit/s
- OC-768: apie 40 Gbit/s
- OC-1536: apie 80 Gbit/s
- OC-3072: apie 160 Gbit/s
Nors SONET konceptualiai panašus į OSI modelį, jis atitinka tik fizinį OSI sluoksnį. SONET standartas apibrėžia keturis pagrindinius optinius sąsajos sluoksnius:
- Fotoninis sluoksnis: Atsakingas už bitų perdavimą per šviesolaidinį kabelį ir konversiją tarp elektrinio STS signalo ir optinio OC signalo. Šiame sluoksnyje veikia elektroninis-optinis keitiklis.
- Skyrių sluoksnis: Perduoda STS-N kadrus per optinio pluošto kabelį, atlikdamas rėmelio formavimą ir klaidų aptikimą.
- Linijos sluoksnis: Atsakingas už kelio sluoksnio sinchronizavimą, multipleksavimą ir automatinę apsaugą.
- Kelio sluoksnis: Tvarko srauto perdavimą tarp kelio pabaigos elementų (PTE), kurie paprastai yra SONET jungikliai. Šis sluoksnis taip pat turi sąsają su ne SONET tinklais.
Optinio Signalo Konversija ir Tinklo Parametrai
Ryšių technologijose signalų konversija yra esminė grandis, leidžianti skirtingiems įrenginiams ir tinklams bendrauti. Optinio signalo konversija paprastai atliekama naudojant specialius prietaisus, tokius kaip OEO (Optical-Electrical-Optical) konverteriai.
OEO (Optinis - Ethernet - Optinis) Stiprintuvas:OEO optinis stiprintuvas yra prietaisas, skirtas optiniam signalui gauti iš šviesolaidinio kabelio, kompensuoti signalo slopinimą perdavimo metu ir jį regeneruoti. Tai leidžia pasiekti ilgesnius perdavimo atstumus nei įprasta įrangos perdavimo riba. OEO stiprintuvas, dar vadinamas OEO retransliatoriumi ar keitikliu, naudoja "optinė-elektrinė-optinė" technologiją signalams regeneruoti, stiprinti ir formuoti. Jis yra protokolo ir greičio atsparus, todėl yra efektyvus optinio pluošto signalo tarpininkas ir ankstyvasis optinių tinklų stiprintuvas.
OEO optinio stiprintuvo vaidmuo yra kompensuoti signalo slopinimą, transformuoti optinį signalą į elektrinį, jį apdoroti ir vėl paversti optiniu signalu. Tai leidžia sukurti vientisą skirtingų pluoštų tipų integraciją ir bendradarbiauti su kitais tinklo įrenginiais, tokiais kaip DWDM, OADM, DCM, EDFA, kuriant visapusiškas optinio tinklo perdavimo sistemas. OEO stiprintuvai gali palaikyti įvairius perdavimo greičius (nuo 125M iki 10G ir aukščiau) ir didelius perdavimo atstumus (80 km ir daugiau). Jie plačiai naudojami magistraliniuose tinkluose (SAN, LAN, MAN), palaikydami įvairias paslaugas, tokias kaip Ethernet, SDH, šviesolaidžių kanalai ir kt.
OSNR (Optical Signal-to-Noise Ratio):OSNR yra vienas iš svarbiausių optinių tinklų veikimo parametrų. Jis apibūdina optinio kanalo signalo galios ir triukšmo galios santykį. Kuo didesnis OSNR, tuo geresnė signalo kokybė ir mažesnė tikimybė bitų klaidoms. OSNR matuojamas decibelais (dB) ir apskaičiuojamas pagal formulę: OSNR = 10 * log(S/N), kur S - signalo galia, o N - triukšmo galia. Žema OSNR reikšmė imtuve gali lemti, kad signalas nebus aptiktas, todėl paprastai reikalaujama, kad OSNR būtų didesnis nei 15-18 dB, nors tiksli vertė priklauso nuo duomenų perdavimo spartos ir reikiamo bitų klaidos dažnio (BER). OSNR tiesiogiai susijęs su BER ir netiesiogiai atspindi sistemos kokybę, įspėdamas apie galimą signalo pablogėjimą.
Pralaidumas (Bandwidth):Pralaidumas apibrėžia duomenų kiekį, kuris gali būti perduotas per ryšio kanalą per laiko vienetą. Analoginėse sistemose jis dažnai vadinamas dažnių juostos pločiu ir matuojamas hercais (Hz). Skaitmeninėse sistemose pralaidumas matuojamas bitais per sekundę (bps), megabitais per sekundę (Mbps), gigabitais per sekundę (Gbps) ir t.t. Svarbu atskirti nominalųjį pralaidumą nuo faktinio pralaidumo (throughput), kuris yra reali duomenų perdavimo sparta, galinti būti mažesnė dėl įvairių tinklo veiksnių (įranga, topologija, vartotojų skaičius, apkrova ir kt.).Pralaidumas turi dvi pagrindines reikšmes kompiuteriuose:
- Signalo dažnių juostos plotis: Dažnių diapazonas, kurį užima signalas.
- Ryšio linijos galimybė perduoti duomenis: Didžiausia duomenų sparta, kurią galima perduoti per tam tikrą tinklo tašką vieneto laiku.
Dažnai girdime frazę "200 kHz dažnių juostos plotis", kuri gali reikšti, kad stiprintuvas ar filtras veikia su tam tikru dažnių diapazonu, o ne visą laiką. -3dB dažnis yra dažniausias standartas, nustatantis pralaidumą, kai galia sumažėja 50%.
Tinklo Sąsajos ir Jungtys
Tinklo įranga jungiasi tarpusavyje per įvairias sąsajas ir jungtis. Šiuolaikiniuose tinkluose dažniausiai naudojamos elektrinės ir optinės sąsajos.
RJ45 ir Elektriniai Prievadai:RJ45 yra bendras terminas visoms vytos poros sąsajoms, dažniausiai naudojamoms serveriuose ir tinkluose. Šios sąsajos naudoja varinius kabelius (tinklo kabelius) ir apdoroja elektrinius signalus. Dažniausiai naudojamos sąsajos yra 100 MB ir Gigabit prievadai. Elektriniai prievadai, palyginti su optiniais, yra tinkami trumpesniems atstumams (iki 100 metrų). Nors jie yra ekonomiškesni dėl pigesnių kabelių ir jungčių, jie yra jautresni elektromagnetiniams trikdžiams ir turi didesnę gaisro ar žaibo riziką.
SFP (Small Form-Factor Pluggable) Optiniai Moduliai ir Prievadai:SFP yra kompaktiškas, karštai keičiamas optinis arba varinis siųstuvas-imtuvas, naudojamas tinklo įrangai, tokiai kaip jungikliai, maršrutizatoriai ar laikmenų keitikliai, prijungti prie tinklo kabelių. SFP moduliai paverčia elektrinį signalą į optinį ir atvirkščiai. Jie yra labai lankstūs ir gali būti keičiami įvairiais moduliais, palaikančiais skirtingus atstumus ir bangos ilgius (pvz., 1000BASE-SX, 1000BASE-LX/LH). SFP prievadai, skirtingai nei RJ45, yra skirti prijungti optinius modulius, leidžiančius perduoti duomenis dideliais atstumais ir dideliais greičiais.
Elektrinio ir Optinio Prievado Pasirinkimo Principai:
- Atstumas: Kai perdavimo atstumas viršija 100 metrų, būtina naudoti optinį prievadą ir optinį modulį. Trumpesniems atstumams gali būti naudojamas RJ45.
- Saugumas ir Patikimumas: Optiniai prievadai yra saugesni ir patikimesni atšiauriose aplinkose, nes jie atsparūs elektromagnetiniams trikdžiams, žaibams ir gaisrams. Optinis pluoštas perduoda šviesą, o ne elektrą, todėl signalas nėra paveiktas išorinių elektrinių laukų. Tai taip pat užtikrina didesnį konfidencialumą, nes optinį signalą sunkiau perimti.
- Tinklo Atnaujinimo Reikalavimai: Optiniai sprendimai suteikia daugiau galimybių ateityje atnaujinti pralaidumą, palyginti su variniais kabeliais.
- Kaina: Variniams prievadams ir kabeliams paprastai reikia mažesnių pradinių investicijų, tačiau optinių sprendimų ilgalaikė vertė ir našumas gali būti didesni.
Optinis Skirstytuvas (Optical Splitter):Optinis skirstytuvas yra pasyvus optinio tinklo komponentas, naudojamas optiniam signalui padalinti iš vieno šviesolaidinio kabelio į kelis. Jis yra esminis elementas FTTH (Fiber to the Home) architektūrose, leidžiantis keliems vartotojams naudotis viena PON (Passive Optical Network) sąsaja. Skirstytuvai gali turėti įvairius padalijimo santykius (pvz., 1x2, 1x4, 1xN). Svarbiausi optinio skirstytuvo techniniai rodikliai yra įterpimo nuostolis (kuo mažesnis, tuo geriau), padalijimo santykis, izoliavimas ir grąžinimo nuostolis (kuo didesnis, tuo geriau).

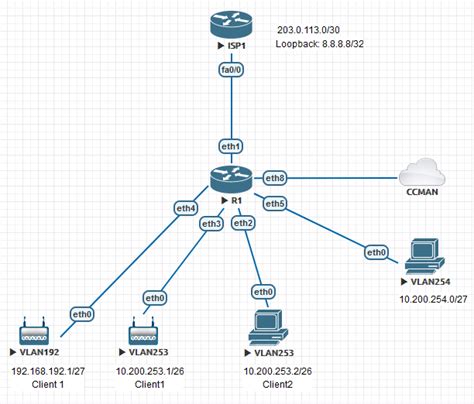

Modemas, Jungiklis ir Maršrutizatorius: Skirtumai
Nors visi šie įrenginiai susiję su tinklo ryšiais, jie atlieka skirtingas funkcijas:
- Modemas (Modulator-Demodulator): Modemas yra prietaisas, kuris konvertuoja skaitmeninius signalus į analoginius (moduliacija) ir analoginius į skaitmeninius (demoduliacija). Jis veikia kaip "vertėjas" tarp skirtingų signalų tipų. Pavyzdžiui, optinis modemas namuose konvertuoja optinio pluošto signalą į kompiuterio suprantamą signalą.
- Jungiklis (Switch): Jungiklis yra tinklo įrenginys, kuris perduoda elektrinius ar optinius signalus tarp kelių prijungtų įrenginių. Jis veikia 2 sluoksnyje (duomenų ryšio sluoksnis) ir yra atsakingas už duomenų paketų persiuntimą į tinkamą paskirties vietą. Jungikliai plečia tinklo sąsajų skaičių, leisdami keliems įrenginiams vienu metu prisijungti prie tinklo.
- Maršrutizatorius (Router): Maršrutizatorius yra tinklo įrenginys, jungiantis skirtingus tinklus (LAN, WAN) tarpusavyje, įskaitant internetą. Jis veikia 3 sluoksnyje (tinklo sluoksnis) ir yra atsakingas už tinkamiausio maršruto pasirinkimą duomenų paketams. Maršrutizatorius turi IP adresų vertinimo ir maršruto parinkimo funkcijas, veikia kaip "eismo policija" internete, leidžiantis keliems įrenginiams dalintis vienu interneto ryšiu ir užtikrinantis saugumą (pvz., ugniasienės funkcija).
Paprasčiau tariant, modemas leidžia prisijungti prie interneto, maršrutizatorius dalijasi šiuo ryšiu tarp kelių įrenginių, o jungiklis plečia galimų prijungti įrenginių skaičių. Namų tinkluose dažnai naudojamas modemo ir maršrutizatoriaus derinys, o didesniuose tinkluose, kur reikia daugiau jungčių, papildomai naudojami jungikliai.
