Šviesolaidinio ryšio magistralė: "Etaneto" 10 Gb/s revoliucija Vilniaus rajone

Šalčininkuose veikianti ir šalies šviesolaidinio interneto pradininke laikoma bendrovė „Etanetas“ žengė reikšmingą žingsnį, žymiai pagerindama paslaugų kokybę savo klientams. Pirmoji Vilniaus rajone, įmonė pasiūlė iki 10 Gb/s siekiantį interneto greitį, kuris jau dabar prieinamas Vilniaus rajono gyventojams ir verslams. Šis technologinis proveržis, pasak „Etaneto“ vadovo Artūro Stefanovič, yra nuoseklių investicijų į modernią šviesolaidinę infrastruktūrą ir aukščiausio patikimumo tinklo sprendimus rezultatas.

Kas lemia 10 Gb/s greitį ir kodėl svarbus šviesolaidis?

Šiuolaikiniame pasaulyje, kur duomenų srautas nuolat auga, interneto greitis ir stabilumas tampa kritiniais veiksniais tiek asmeniniame, tiek profesiniame gyvenime. Naujasis 10 Gb/s ryšys, kurį siūlo „Etanetas“, atveria naujas galimybes regiono gyventojams. Jis suteikia svarų postūmį diegiant išmaniųjų namų technologijas, nes užtikrina dar didesnį interneto stabilumą ir leidžia be trikdžių vienu metu naudotis keliais įrenginiais, žiūrėti aukštos raiškos turinį ar dirbti su duomenų imliomis programomis.

„Mūsų tikslas visada buvo užtikrinti, kad ne tik didmiesčiai, bet ir regionų gyventojai turėtų prieigą prie aukšto lygio interneto. Todėl pastaraisiais metais nuosekliai ir intensyviai dirbome - atnaujinome techninius mazgus, praplėtėme tinklo infrastruktūrą ir diegėme moderniausius ryšio sprendimus, kad galėtume pasiūlyti dar didesnį greitį ir patikimumą. Interneto vartotojų poreikiai kasmet auga, o regionų gyventojai yra ne ką mažiau imlūs technologijoms nei didmiesčiuose. Tikimės, kad norintys naudotis iki 10 Gb/s siekiančiu interneto greičiu gyventojai be vargo pasitelks visas šiuolaikines technologijas savo kasdienybėje“, - teigia A. Stefanovič.

Lietuva sparčiai žengia technologinės pažangos keliu ir tampa viena aktyviausiai skaitmeninę infrastruktūrą plėtojančių šalių Europoje. Natūralu, kad vartotojams kartais būna sudėtinga susigaudyti skirtingų ryšio technologijų galimybėse. Kaip pastebi A. Stefanovič, ne kiekvienas gyventojas žino, jog šiuo metu tik šviesolaidinė technologija gali užtikrinti stabilų ir realiai pasiekiamą iki 10 Gb/s greitį. Nors Lietuvoje itin sparčiai diegiamas ir 5G ryšys, kuris didina gyventojų prieigą prie modernių technologijų, norintiems turėti internetą, pajėgų pasiekti maksimaliai didelę spartą, svarbu žinoti, kad 10 Gb/s greitis šiuo metu įmanomas tik šviesolaidiniu ryšiu.

Šviesolaidinis ryšys išsiskiria ypatingu stabilumu - jis praktiškai nejautrus oro sąlygoms, tinklo apkrovoms ar įvairiems trikdžiams, todėl leidžia naudotis maksimaliu greičiu be jokių kompromisų. Tai patikimiausias pasirinkimas vartotojams, kuriems svarbus ne tik didžiausias įmanomas greitis, bet ir absoliutus ryšio stabilumas.

Kokias galimybes atveria 10 Gb/s greičio internetas?

10 Gb/s greičio ryšys suteikia realių privalumų tiek verslui, tiek gyventojams.

• Verslui: Tai reiškia greitesnį duomenų perdavimą, patikimesnį darbą debesijoje, galimybę be trikdžių aptarnauti didelius klientų srautus ir naudotis duomenų imliomis technologijomis. Greitas ir stabilus internetas yra gyvybiškai svarbus šiuolaikiniam verslui, leidžiantis efektyviai konkuruoti ir plėstis.
• Gyventojams: Toks greitis ypač praverčia tuomet, kai namuose naudojama daug modernių technologijų: transliuojamas 4K ar net 8K raiškos turinys, žaidžiama internetu veikiančiais žaidimais, naudojami virtualios ar papildytos realybės sprendimai. Be to, šiuolaikiniuose namuose vienu metu prisijungia vis daugiau įrenginių - nuo kompiuterių ir telefonų iki išmaniųjų televizorių, žaidimų konsolių ir išmaniųjų namų valdymo sistemų. Todėl reikalinga itin didelė sparta, galinti užtikrinti sklandų veikimą visiems įrenginiams vienu metu.

Šviesolaidinio ryšio pradininkė: „Etaneto“ istorija ir ateities vizija

„Etanetas“ - tai daugiau nei 20 metų veikianti interneto ir TV paslaugų bendrovė, pradėjusi teikti interneto ryšį 2004-2005 metais. Jau po metų įmonė tapo pirmąja Lietuvoje, pasiūliusia šviesolaidinį internetą Šalčininkų gyventojams, taip įsitvirtindama kaip tikra šviesolaidinio ryšio pradininke Vilniaus regione.

Pradėjusi nuo miesto tinklo, bendrovė nuosekliai plėtė savo veiklą - pirmiausia į rajoną, vėliau ir už jo ribų. Prieš aštuonerius metus „Etanetas“ išplėtė paslaugas į Vilniaus rajono Skaidiškes, Rudaminą, Salininkus ir Pagirius, taip pat į visus Naujosios Vilnios daugiabučius. Su naujuoju 10 Gb/s interneto greičiu „Etanetas“ siekia kurti skaitmeninę ateitį ne tik didmiesčiuose, bet ir Lietuvos regionuose.

Investuodama į technologinį atsinaujinimą, įmonė skiria didelį dėmesį ir tvarumui. 2025 m. pradžioje, pasinaudodama Europos Sąjungos parama, bendrovė įdiegė naujos kartos serverius su keturis kartus galingesniais ir efektyvesniais procesoriais. Tinklo infrastruktūros poreikiai labai pasikeitė, organizacijoms grumstant su eksponentiniu pralaidumo augimu. Tai reiškia, kad 1U korpuse, kuriame kadaise buvo 144 skaidulos naudojant dvipuses jungtis, dabar gali būti 864 skaidulos su šviesolaidiniais MTP korpusais - šešis kartus didesnės talpos.

Šviesolaidinių tinklų infrastruktūra ir MTP jungčių vaidmuo

Diegimo vieta lemia kur kas daugiau nei kabelių nutiesimo takai. Fizinė aplinka, kurioje įdiegiate šviesolaidines MTP jungtis, turi tiesioginės įtakos signalo vientisumui, techninės priežiūros prieinamumui, šilumos valdymui ir būsimoms išplėtimo galimybėms. MTP jungtys palaiko puikų signalo vientisumą ir sumažina įterpimo nuostolius, o tai yra būtina programoms, kurioms reikalingas didelis pralaidumas. Įdėjimo strategija turi įtakos viskam - nuo ​​pradinių kapitalo išlaidų iki ilgalaikio veiklos efektyvumo. Tinkamas vietos parinkimas sumažina kabelių perkrovas, supaprastina trikčių šalinimą, palengvina švaresnio oro srauto modelius ir sukuria logiškus pajėgumų padidinimo kelius.

Šviesolaidinės MTP jungtys tapo pasirinktu formatu duomenų centrams, turintiems rimtų erdvės apribojimų ir daug kabelių. Hiperskalės aplinkoje šios jungtys paprastai montuojamos trijose kritinėse zonose: pagrindinėse paskirstymo zonose (MDA), horizontaliosiose paskirstymo zonose (HDA) ir įrangos paskirstymo zonose (EDA). MDA yra pagrindinis agregavimo taškas. MTP pluošto jungtys magistraliniai kabeliai sujungia pastatus ar duomenų sales. Kiekvienoje duomenų salėje HDA veikia kaip tarpiniai kryžminio sujungimo taškai. Čia 24 arba 48 skaidulų šviesolaidinės MTP magistralės skyla į lengviau valdomus segmentus, kurie maitina atskirus stovus. Fizinis išdėstymas paprastai vyksta tam skirtose įrangos eilėse arba išilgai duomenų salės perimetro, specialiai parinktos siekiant sumažinti kabelių eigą, išlaikant karšto ir šalto koridoriaus vientisumą. Viršutinėje-dėklo (ToR) ir vidurinėje-eilės- (MoR) architektūroje galima įdiegti MTP, nors požiūris skiriasi. ToR diegimui naudingi MTP-į-LC pertraukimo kabeliai, montuojami tiesiai ant kiekvienos spintos sujungimo skydelių, paverčiantys didelio-tankio MTP sąsają į tradicines LC dvipuses jungtis serverių tinklo sąsajos plokštėms.

Dėl skirtingų erdvės ekonomikos ir augimo modelių įmonių miestelių aplinkoje šviesolaidinės MTP jungtys naudojamos kitaip nei didelės apimties įrenginiuose. Telekomunikacijų kambarys (TR) arba tarpinis paskirstymo rėmas (IDF) yra pagrindinė įrengimo vieta, naudojama kaip aukšto lygio ryšio sujungimo taškas. Gamybos įmonė, atnaujinusi savo įrenginį, įrengė 12-pluošto MTP magistralinių kabelių tarp pagrindinės įrangos patalpos ir šešių grindų lygio TR, pakeisdama 72 atskirus LC dvipusius kabelius. Pastatų įėjimo įrenginiuose (BEF) vis dažniau naudojamos šviesolaidinės MTP jungtys universiteto magistralinėms jungtims. Kai pluoštas patenka į pastatą iš išorinės gamyklos ar kitos konstrukcijos, BEF MTP mazgai suteikia demarkacijos tašką, kuriame išoriniai kabeliai pereina į vidinį paskirstymą. Įrangos patalpose, kuriose yra serveriai, saugojimo masyvai ir tinklo branduoliai, įdiegiamos MTP kasetės arba pataisų plokštės, kad būtų galima lanksčiai prisijungti. Šios kasetės konvertuoja MTP magistralės jungtis į LC, SC ar kitų tipų jungtis, atitinkančias įrangos sąsajas.

Šviesolaidiniai MTP magistraliniai kabeliai pasiekia didžiausią greitį pramonėje su labai mažu signalo praradimu, todėl jie yra optimalūs, kai perdavimo greitis yra svarbiausias veiksnys. Pagrindiniai įrenginiai paprastai yra tarp telekomunikacijų patalpų per aukštus arba tarp pastatų miestelyje. Horizontalūs kabeliai tradiciškai buvo pagrįsti atskirais dvipusiais pluoštais, tačiau šviesolaidiniai MTP sprendimai populiarėja esant dideliam tankiui. Priklausomai nuo įrenginio architektūros, montuojama viršutiniuose kabelių loveliuose, pakeltų grindų takuose arba perimetro trasose. Iš anksto užbaigti šviesolaidiniai MTP magistraliniai mazgai įdiegiami daug greičiau nei alternatyvūs lauko-galiniai. MTP sistemos montavimo laikas gali sutrumpėti iki 75%, lyginant su tradicinėmis šviesolaidinėmis sistemomis.

MTP skaidulinio kabelio sprendimai tinka duomenų centrams, telekomunikacijoms, transliavimo komunikacijai ir pramoninio valdymo programoms. Transliavimo įrenginiai įrengia MTP jungtis pagrindiniuose valdymo kambariuose, gamybos valdymo patalpose ir įrangos stovuose, palaikančiuose vaizdo maršrutizatorius ir apdorojimo įrangą. Gamybos aplinka susiduria su unikaliais įrengimo iššūkiais dėl aplinkos veiksnių. Tikslios gamybos įmonė įdiegė MTP agregatus savo mašininio matymo sistemoje, įrengdama tvirtas jungtis klimato-valdomuose įrangos korpusuose šalia gamybos grindų. MTP infrastruktūra sujungė didelės spartos kameras su apdorojimo serveriais, o tikrieji jungčių nutraukimai vyksta apsaugotose jungiamosiose dėžutėse, o ne atvirose vietose. Pramoniniai eterneto tinklai vis dažniau priima MTP sprendimus, skirtus įrenginių-prie-jungimui, kuriam reikalinga deterministinė delsa. Diegimo vietos atspindi IT tinklo architektūrą, tačiau atsižvelgiama į kraštutines temperatūros sąlygas, vibraciją ir elektromagnetinius trukdžius.

HPC klasteriai reikalauja specializuotų MTP diegimo strategijų. 800 Gig programos naudoja 16 skaidulų MPO, iš kurių 8 skaidulos perduoda ir 8 priima 100 Gbps greičiu. Paprastai montuojama viršutiniuose kabelių loveliuose tiesiai virš skaičiavimo stelažų, o horizontalūs kabeliai eina minimaliai, kad sumažėtų delsa. Tyrimų laboratorijoms, turinčioms specializuotus prietaisus, dažnai reikalingos taško-to-pluošto jungtys su itin mažu nuostolių biudžetu. Šiose aplinkose MTP jungtys įdiegiamos specialiose skaidulinių plokščių sistemose, kartais su pertekliniais keliais svarbiems instrumentams.

Šviesolaidinio ryšio technologija: pagrindai ir naujovės

Optinio ryšio sistema, kalbos, duomenų, vaizdo ir kitos informacijos perdavimo sistema, naudojanti artimosios infraraudonosios ir regimosios srities šviesą. Skirstomos į šviesolaidines ir laisvosios erdvės (Žemės atmosferos, kosmines). Optinio ryšio sistemą sudaro informacijos šaltinis, šviesos šaltinis (diodinis lazeris), moduliatorius, koduojantis pradinę informaciją šviesos signaluose, sklidimo terpė (laisvoji erdvė, šviesolaidis) ir fotodiodiniai jutikliai. Šviesolaidinėse optinio ryšio sistemose informacijai perduoti naudojami šviesolaidžiai, lazerio impulsų bangos ilgiai 1310 nm, 1550 nm. Skiriamos keturios šviesolaidinio ryšio kartos: 850 nm šviesos signalų perdavimas daugiamodžiais šviesolaidžiais (pralaidumas 140 Mb/s, perdavimo atstumas 10 km); 1310 nm šviesos signalų perdavimas vienmodžiais šviesolaidžiais (pralaidumas 1,7 Gb/s, perdavimo atstumas iki 50 km); 1550 nm šviesos impulsų perdavimas vienmodžiais lazeriais (pralaidumas 10 Gb/s); optinio ryšio sistemos, kuriose naudojami optiniai stiprintuvai ir dažninio tankinimo įtaisai (pralaidumas 10 Tb/s). Laisvosios erdvės optinio ryšio sistemos naudojamos ryšiui, pvz., miestuose tarp aukštų pastatų (iki kelių kilometrų atstumu), t. p. kosmose tarp dirbtinių Žemės palydovų, palaikyti, mokslo tikslams, šviesolaidinės optinio ryšio sistemos - kompiuterių tinkluose.

Nuo senovės laužo liepsna arba dūmais buvo perduodami pavojaus signalai, 18 a. sukurtas optinis telegrafas, kurį vėliau pakeitė telegrafo, telefono ir radijo ryšys. Susidomėjimas optinio ryšio sistemomis atgijo 20 a. Skaiduliniai optiniai kabeliai suteikia fizinę infrastruktūrą, leidžiančią greitai perduoti duomenis telekomunikacijoms, tinklų kūrimui ir jungiamumui tarp programų.

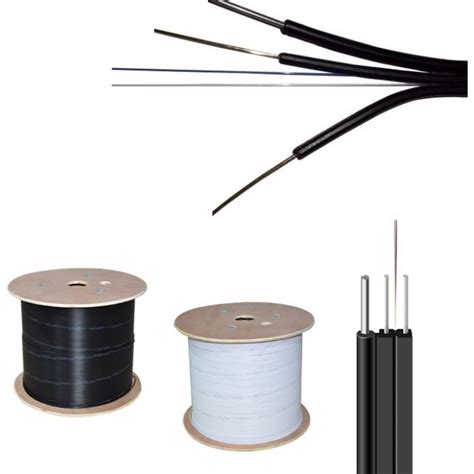

Šviesolaidžio kabeliai sudaryti iš vieno ar daugiau optinių skaidulų, kurios yra plonos stiklo arba plastiko gijos, galinčios perduoti duomenis naudojant šviesos signalus. Šie kabeliai perduoda duomenis naudodami šviesos impulsus per plonas optiškai gryno stiklo arba plastiko pluošto juosteles. Šviesolaidiniai kabeliai gali būti montuojami įvairiais būdais, pvz., traukiant arba stumiant kabelius per vamzdžius ar kanalus, instaliuojant anteną naudojant komunalinių paslaugų stulpus ar bokštus arba tiesiogiai įkasant į žemę. Montavimo būdas priklauso nuo tokių veiksnių kaip aplinka, atstumas ir specifiniai projekto reikalavimai. Šviesolaidinio kabelio montavimas reikalauja specialių įgūdžių ir įrangos, tačiau tai nebūtinai sudėtinga. Būtinas tinkamas mokymas ir žinios apie montavimo būdus, pvz., pluošto sujungimą ar jungties užbaigimą.

Skaiduliniai optiniai kabeliai turi ilgą tarnavimo laiką, paprastai svyruoja nuo 20 iki 30 metų ar net daugiau. Jų perdavimo atstumas priklauso nuo įvairių veiksnių, tokių kaip šviesolaidžio tipas, duomenų perdavimo sparta ir naudojama tinklo įranga. Taip pat, šviesolaidinius kabelius galima sujungti arba sujungti. Lydomasis sujungimas ir mechaninis sujungimas yra dažniausiai naudojami metodai, skirti sujungti du ar daugiau šviesolaidinių kabelių. Šviesolaidiniai kabeliai vienu metu gali perduoti ir balso, ir duomenų signalus.

Yra įvairių tipų šviesolaidinių kabelių, atitinkančių skirtingus taikymo reikalavimus. Dviejų pagrindinių tipų kabeliai yra vienmodžiai ir daugiamodiai. Vieno režimo kabeliai turi mažesnę šerdį ir gali perduoti duomenis didesniu atstumu, o daugiamodiai kabeliai turi didesnę šerdį ir palaiko trumpesnius atstumus. Šviesolaidiniai kabeliai paprastai yra saugūs. Skirtingai nuo varinių kabelių, šviesolaidiniai kabeliai neteikia elektros srovės, todėl pašalinama elektros smūgio rizika. Tačiau reikia būti atsargiems, kad išvengtumėte akių sužalojimų dėl lazerio šviesos šaltinių, naudojamų bandymams ar priežiūrai. Esamą tinklo infrastruktūrą galima atnaujinti į šviesolaidinius kabelius. Tai gali apimti varinių sistemų pakeitimą arba modernizavimą šviesolaidine įranga.

Šviesolaidiniai kabeliai sukurti taip, kad būtų atsparūs įvairiems aplinkos veiksniams. Jie gali atlaikyti temperatūros svyravimus, drėgmę ir net cheminių medžiagų poveikį.

Pagrindinės šviesolaidinio ryšio sąvokos ir standartai

• Silpninimas: Signalo stiprumo sumažėjimas per optinio pluošto ilgį.
• Srautas: Didžiausias duomenų kiekis, kurį galima perduoti tinkle per fiksuotą laiką.
• Apmušalai: Išorinis sluoksnis, supantis optinio pluošto šerdį.
• Jungtis: Mechaninis užbaigimo įtaisas, naudojamas šviesolaidiniams kabeliams sujungti su skydais, įranga ar kitais kabeliais.
• Esmė: Optinio pluošto centras, per kurį šviesa sklinda per visą vidinį atspindį.
• dB (decibelai): Matavimo vienetas, rodantis dviejų signalo lygių logaritminį santykį.
• Ethernet: Vietinių tinklų (LAN) tinklo technologija, kuri naudoja šviesolaidinius kabelius ir eina per vytos poros arba bendraašius kabelius.
• Megztinis (Patch cord): Trumpas kabelis, naudojamas šviesolaidiniams komponentams sujungti arba kryžminėms jungtims kabelių sistemose.
• Nuostolis: Optinio signalo galios sumažėjimas perduodant šviesolaidinį ryšį.
• Modalinis dažnių juostos plotis: Didžiausias dažnis, kuriuo kelių režimų šviesa gali efektyviai sklisti daugiamodiame pluošte.
• Skaitmeninė diafragma (Numerical Aperture): Optinio pluošto šviesos priėmimo kampo matas.
• Lūžio rodiklis: Matas, kaip greitai šviesa sklinda per medžiagą. Kuo didesnis lūžio rodiklis, tuo lėčiau šviesa juda per medžiagą.
• Vieno režimo pluoštas: Mažo šerdies skersmens optinis pluoštas, leidžiantis sklisti tik vienu šviesos būdu. Naudojamas didelio pralaidumo tolimojo perdavimo perdavimui dėl mažų nuostolių.
• Splice (Sujungimas): Nuolatinė jungtis tarp dviejų atskirų optinių skaidulų arba dviejų šviesolaidinių kabelių.

Skaiduliniai optiniai kabeliai yra ilgos, plonos itin gryno stiklo gijos perduoti skaitmeninę informaciją dideliais atstumais. Jie pagaminti iš silicio dioksido stiklo ir juose yra šviesą nešančių pluoštų, išdėstytų ryšuliais arba ryšuliais. Šie pluoštai perduoda šviesos signalus per stiklą nuo šaltinio iki paskirties vietos.

Yra du pagrindiniai šviesolaidinių kabelių tipai: vienmodžiai ir daugiamodiai. Vienmodės skaidulos turi siaurą šerdį, leidžiančią perduoti šviesą vienu būdu, daugiamodės skaidulos turi platesnę šerdį, leidžiančią vienu metu perduoti kelis šviesos režimus. Vienmodės skaidulos paprastai naudojamos tolimiems atstumams, o kelių režimų skaidulos geriausiai tinka trumpesniems atstumams.

• OS1 / OS2: Sukurtas didelio pralaidumo tinklams dideliais atstumais. Įprastas šerdies dydis 8.3 mikrono.
• Birus vamzdelis užpildytas geliu: Keli 250 um pluoštai, esantys spalvomis pažymėtuose laisvuose vamzdeliuose išoriniame apvalkale.
• Tvirtas buferis: 250um pluoštai su apsauginiu sluoksniu po striuke.
• OM1/OM2: Trumpiems atstumams, mažesnis pralaidumas. Šerdies dydis 62.5 mikronų.
• OM3: 10Gb Ethernet iki 300m. Šerdies dydis 50 mikronų.
• OM4: Didesnis pralaidumas nei OM3, 100G Ethernet ir 400G Ethernet iki 150m.
• OM5: Naujausias didžiausio pralaidumo standartas (iki 100 G Ethernet) trumpiausiais atstumais (mažiausiai 100 m).

Skaiduliniai optiniai kabeliai paprastai turi daug atskirų skaidulų, sujungtų kartu, kad būtų stiprūs ir apsaugoti. Kabelio viduje kiekvienas pluoštas yra padengtas savo apsaugine plastikine danga ir papildomai apsaugotas nuo išorinių pažeidimų ir šviesos su papildomu ekranavimu ir izoliacija tarp pluoštų ir viso kabelio išorėje. Kai kuriuose kabeliuose taip pat yra vandens blokavimo arba vandeniui atsparių komponentų, kad būtų išvengta vandens žalos.

Palyginti su standartiniais metaliniais variniais kabeliais, šviesolaidiniai kabeliai turi keletą informacijos perdavimo pranašumų. Jie turi daug didesnį pralaidumą, todėl gali nešti daugiau duomenų. Jie yra lengvesni, patvaresni ir gali perduoti signalus didesniu atstumu. Jie yra atsparūs elektromagnetiniams trukdžiams ir nelaidi elektros. Dėl to jie taip pat yra daug saugesni, nes neišskiria kibirkščių ir jų negalima taip lengvai bakstelėti ar stebėti kaip varinių kabelių.

Skaiduliniai optiniai kabeliai plačiai naudojami duomenims ir telekomunikacijų signalams perduoti dideliu greičiu dideliais atstumais. Yra keletas šviesolaidinių kabelių tipų, kurių kiekvienas yra skirtas konkrečioms reikmėms:

1. Anteniniai šviesolaidiniai kabeliai: Skirti montuoti virš žemės, paprastai ant komunalinių paslaugų stulpų ar bokštų. Jie yra apsaugoti tvirtu išoriniu apvalkalu, kuris apsaugo subtilias pluošto sruogas nuo aplinkos veiksnių, tokių kaip oro sąlygos, UV spinduliuotė ir laukinės gamtos trukdžiai. Oro kabeliai dažnai naudojami kaimo vietovėse arba tolimojo susisiekimui tarp miestų.
2. Požeminiai šviesolaidiniai kabeliai: Palaidotas po žeme užtikrinti saugią ir apsaugotą perdavimo terpę. Šie kabeliai sukurti taip, kad atlaikytų atšiaurių aplinkos sąlygų, tokių kaip drėgmė, temperatūros svyravimai ir fizinis stresas, poveikį. Požeminiai kabeliai dažniausiai naudojami miestuose, kur erdvė yra ribota, todėl būtina apsauga nuo atsitiktinio pažeidimo ar vandalizmo.
3. Povandeniniai šviesolaidiniai kabeliai: Specialiai sukurti taip, kad juos būtų galima tiesti per vandenyno dugną sujungti žemynus ir sudaryti sąlygas pasaulinei komunikacijai. Šie kabeliai yra sukurti taip, kad atlaikytų didžiulį slėgį ir atšiaurias povandeninės aplinkos sąlygas. Paprastai jie yra apsaugoti keliais plieno arba polietileno šarvų sluoksniais ir vandeniui atspariomis dangomis. Povandeniniai kabeliai naudojami tarptautiniam duomenų perdavimui ir atlieka esminį vaidmenį palengvinant pasaulinį interneto ryšį.
4. Tiesiogiai palaidoti šviesolaidiniai kabeliai: Skirti įkasti tiesiai į žemę, nenaudojant vamzdžio ar apsauginių dangtelių. Jie dažnai naudojami tais atvejais, kai žemės sąlygos yra tinkamos ir žalos ar trukdžių rizika yra maža.
5. Juostiniai šviesolaidiniai kabeliai: Susideda iš kelių optinių skaidulų, išdėstytų plokščiose juostelės formose. Skaidulos paprastai yra sukrautos viena ant kitos, todėl viename kabelyje yra daug skaidulų. Juostiniai kabeliai dažniausiai naudojami programose, kurioms reikalingas didelis tankis ir kompaktiškumas, pavyzdžiui, duomenų centruose ar telekomunikacijų biržose.
6. Laisvus vamzdinius šviesolaidinius kabelius: Sudaro vienas ar daugiau optinių skaidulų, uždengtų apsauginiais buferiniais vamzdeliais. Šie buferiniai vamzdeliai veikia kaip atskiri pluoštų apsauginiai vienetai, užtikrinantys atsparumą drėgmei, mechaniniam poveikiui ir aplinkos veiksniams. Laisvi vamzdžių kabeliai dažniausiai naudojami lauke arba atšiaurioje aplinkoje, pavyzdžiui, tolimojo ryšio tinkluose arba vietose, kuriose gali svyruoti temperatūros svyravimai.
7. Šarvuoti šviesolaidiniai kabeliai: Sutvirtinti papildomais šarvų sluoksniais, pavyzdžiui, gofruoto plieno arba aliuminio juostomis ar pynėmis. Šis papildomas sluoksnis suteikia geresnę apsaugą nuo fizinės žalos sudėtingose aplinkose, kur kabeliai gali būti veikiami išorinių jėgų, įskaitant sunkiasvores mašinas, graužikus ar atšiaurias pramonės sąlygas.

Šie papildomi šviesolaidinių kabelių tipai siūlo specialias funkcijas ir apsaugą, kad atitiktų įvairius įrengimo reikalavimus ir aplinkos sąlygas. Kabelio tipo pasirinkimas priklauso nuo tokių veiksnių kaip naudojimo scenarijus, reikalinga apsauga, montavimo būdas ir numatomi pavojai.

• Lenkimui optimizuoti pluoštai: Pluoštai su laipsniško indekso šerdies profiliu, kuris apsaugo nuo šviesos praradimo arba šerdies/apvalkalo sąsajos pažeidimo, kai sulenkiama aplink siaurus kampus arba suvyniota. Lenkimui optimizuoti pluoštai gali atlaikyti iki 7.5 mm lenkimo spindulį vienmodžiams ir 5 mm daugiamodiams be reikšmingo slopinimo.
• Plastikiniai optiniai pluoštai (POF): Optiniai pluoštai, pagaminti iš plastiko šerdies ir apvalkalo, o ne iš stiklo. POF yra lankstesnis, lengviau nutraukiamas ir pigesnis nei stiklo optinis pluoštas. Tačiau POF turi didesnį slopinimą ir mažesnį dažnių juostos plotį, o tai riboja ryšius iki 100 metrų.
• Daugiagysliai pluoštai: Nauji pluošto dizainai, kuriuose yra 6, 12 ar net 19 atskirų vienmodžių arba daugiamodių šerdžių, esančių bendrame apvalkale ir apvalkale. Daugiagysliai skaidulos gali perduoti kelis atskirus signalus su viena pluošto grandine ir vienu galu arba sujungimo tašku, kad būtų galima prijungti didesnį tankį. Tačiau daugiagyslėms skaiduloms reikalinga sudėtingesnė ryšio įranga, pvz., kelių branduolių skeltuvai ir MPO jungtys. Maksimalus slopinimas ir pralaidumas taip pat gali skirtis nuo tradicinių vienos ir dviejų branduolių skaidulų.
• Tuščiaviduriai pluoštai: Naujas pluošto tipas, kurio šerdyje yra tuščiaviduris kanalas, apsuptas mikrostruktūriniu apvalkalu, kuris apriboja šviesą tuščiavidurėje šerdyje. Tuščiaviduriai pluoštai turi mažesnį delsą ir sumažintą netiesinį poveikį, kuris iškraipo signalus, tačiau yra sudėtingas gaminti ir vis dar vystomas technologiškai.

Nors vis dar yra specialūs produktai, nauji šviesolaidžio tipai išplečia pritaikymo galimybes, kai šviesolaidiniai kabeliai yra praktiški ir ekonomiški, todėl tinklai gali veikti didesniu greičiu, siauresnėse erdvėse ir trumpesniais atstumais. Kadangi nauji skaidulos tampa vis labiau paplitusios, jos suteikia galimybių optimizuoti įvairias tinklo infrastruktūros dalis, atsižvelgiant į našumo poreikius ir diegimo reikalavimus.

Skaiduliniai optiniai kabeliai yra įvairių tipų, kad atitiktų skirtingas programas ir tinklo reikalavimus.

• Šerdies dydis: Nuo šerdies skersmens priklauso, kiek duomenų galima perduoti. Vienmodės skaidulos turi mažesnę šerdį (8-10 mikronų), kuri leidžia sklisti tik vienu šviesos režimu, o tai užtikrina didelį pralaidumą ir didelius atstumus.
• Apmušalai: Apvalkalas supa šerdį ir turi mažesnį lūžio rodiklį, sulaiko šviesą šerdyje per visišką vidinį atspindį.
• Buferinė medžiaga: Buferinė medžiaga apsaugo pluošto sruogas nuo pažeidimų ir drėgmės. Įprasti variantai yra teflonas, PVC ir polietilenas.
• Striukė: Išorinis apvalkalas užtikrina papildomą kabelio fizinę ir aplinkos apsaugą. Kabelių apvalkalai yra pagaminti iš tokių medžiagų kaip PVC, HDPE ir šarvuotas plienas.
• Vidinis ir lauko: Be skirtingų apvalkalų ir buferių, vidaus ir lauko šviesolaidiniai kabeliai turi skirtingą konstrukciją. Lauko kabeliai atskirus pluoštus atskiria į laisvus vamzdelius arba sandarius buferinius vamzdelius centriniame elemente, kad drėgmė nutekėtų. Vidiniai juostiniai kabeliai juosteles ir sukrauna pluoštus, kad būtų didesnis tankis.

Iki pasirinkti šviesolaidinį kabelį, apsvarstykite programą, norimą pralaidumą ir diegimo aplinką. Vieno režimo kabeliai geriausiai tinka tolimojo didelio pralaidumo ryšiui, pavyzdžiui, tinklo magistralėms. Kelių režimų kabeliai puikiai tinka trumpiems atstumams ir mažesnio pralaidumo poreikiams pastatuose. Pasirinkdami šviesolaidinius gaminius, vadovaukitės šiuo vadovu, kad nustatytumėte tinkamą tipą jūsų programoms ir tinklo aplinkai. Skaiduliniai optiniai kabeliai suteikia subalansuotą savybių rinkinį, atitinkantį tinklo poreikius bet kokioje aplinkoje, kai pasirenkamas tinkamas tipas pagal pagrindines specifikacijas, susijusias su pritaikymu, šerdies dydžiu, apvalkalo įvertinimu ir montavimo vieta.

Šviesolaidinių kabelių pramonė laikosi įvairių standartų, kad užtikrintų skirtingų komponentų ir sistemų suderinamumą, patikimumą ir sąveikumą. TIA/EIA-568: Telek…

Šviesolaidžių tipai skirtingam pritaikymui

Šviesolaidinio tinklo taikymas yra plačiau naudojamas, tačiau reikia pažymėti, kad atsižvelgiant į skirtingus taikymo reikalavimus, optinio pluošto naudojimas taip pat yra griežto atskyrimo reikalavimas. Praktinis optinio pluošto pritaikymas įvairiuose optiniuose tinkluose lemia optinio pluošto technologijos efektyvumą. Skirtingoje šviesolaidinių tinklų optinėje optikoje naudojama skirtinga taikymo technologija.

• Transmisijos šviesolaidis: Optinio pluošto pritaikymas perdavimo sistemoje pirmiausia realizuojamas per daugybę skirtingų optinių tinklų. Iki šiol pluošto optinio perdavimo tinklo topologijos įvairovę iš esmės galima suskirstyti į tris kategorijas: žvaigždę, magistralę ir žiedą. Toliau nuo tinklo hierarchinės formos formos ir ar tinklas iš viršaus į apačią gali būti padalintas į kelis sluoksnius, kiekvienas sluoksnis gali būti padalintas į kelis potinklius. T. y., Tinklas ir tinklas, kuriuos sudaro kiekvienas komutavimo centras, ir jo perdavimo sistema taip pat gali būti toliau orientuoti į padalijimą į kelis mažesnius potinklius, kad visas skaitmeninis tinklas galėtų veiksmingai naudotis ryšių tarnyba, visas suskaitmenintų integruotų paslaugų skaitmeninis tinklas (ISDN) yra bendras ryšių tinklo tikslas. Didėjant ADSL ir CATV populiarumui, metro prieigos sistemos talpos magistralinio magistralinio tinklo plėtrai turi būti imamasi įvairių rūšių optinio pluošto. optinio perdavimo svarbi užduotis.
• Sklaidą kompensuojantis šviesolaidis (DCF): Skaidulinė optinė dispersija gali išplėsti impulsą ir sukelti klaidų. Tai yra poreikio išspręsti problemą, kurios reikia vengti ne tik ryšių tinkle, bet ir tolimojo perdavimo sistemoje. Apskritai, optinio pluošto dispersija, apimanti dvi medžiagos dispersijos dalis ir bangolaidžio struktūrą, dispersija, priklausomai nuo silicio dioksido optinio pluošto pagrindinės medžiagos, ir pagalbinių medžiagų dispersijos, ir bangolaidžio dispersija, paprastai yra efektyvus lūžio rodiklis su bangos ilgio kitimo tendencija. Dispersiją kompensuojantis šviesolaidis yra naudojamas perdavimo sistemoje išsklaidyti dispersijos valdymo būdus.
• Stiprinantis šviesolaidis: Gali būti pagamintas iš retųjų žemių turinčiojo silicio dioksido skaidulinės optinės šerdies, esančios optinio pluošto stiprinimo srityje, pavyzdžiui, su erbiu legiruoto optinio pluošto optinio pluošto (EDF), su vario pavidalu padauginto optinio pluošto optinio pluošto (TOF) ir kt., Optinio pluošto optinio stiprinimo ir tradicinio kvarco Šviesolaidis turi gerą našumo integraciją, tačiau turi didelę išvestį, platų pralaidumą, mažą triukšmą ir daug kitų pranašumų. Pagaminta iš optinio pluošto optinio stiprintuvo (EDFA), optinio stiprinimo optiškai yra plačiausiai naudojama dabartiniame perdavimo sistemos pagrindiniame įrenginyje. EDF amplifikacijos pralaidumas nuo C juostos (1530 1560 nm) išplėstas iki L juostos (1570 1610), amplifikacijos pralaidumas 80 nm. Naujausi tyrimų rezultatai rodo, kad EDF taip pat prieinamas S juostos (1460 1530), optinio stiprinimo ir indukcinių „Raman“ optinių stiprintuvų, gaminamų S juostos stiprinime, metu.
• Ištisinė banga (SC) pasireiškia optinio pluošto pagalba: Superkontinuali banga yra ultra plačiajuosčio ryšio ryškių šviesos impulsų spektro fenomenas skaidrioje terpėje. Pramonė plačiai jaudinasi kaip naujos kartos daugialypės terpės šviesos šaltinis. Nuo 1970 m. Alfano ir shapiro stebimi didelės talpos stiklo ultraplačiajuosčio ryšio šviesoje, nes jis jau pastebimas optinio pluošto optinėse, puslaidininkinėse medžiagose, vandenyje ir kitose įvairiose medžiagose.
• Optiniai įtaisai su šviesolaidžiu: Kuriant ir plečiant daugybę optinių ryšių tinklų, aktyvių ir pasyvių komponentų naudojimas didėja. Plačiausiai naudojami optinio pluošto tipo įrenginiai, pagrindinis optinio pluošto optinis stiprintuvas, optinio pluošto optinis jungiklis, optinių bangų derinio optinio pluošto grotelės (FG), AWG. Aukščiau išvardyti optiniai įtaisai turi būti prarasti, patikimi, lengvai sujungti ir lengvai sujungti ir sujungti. Taigi MTTP gaminti FG šviesolaidį ir įrenginius kartu su optinio pluošto (LP šviesolaidžio).
• Poliarizacija, palaikanti šviesolaidį: Kuriama ankstyviausia poliarizacija, palaikanti šviesolaidį, kad būtų sukurta nuosekli optinė perdavimo šviesolaidinė optika. Nuo tada FOG šviesolaidinio optinio jutiklio technologija. Pastaraisiais metais dėl padidėjusio DWDM perdavimo sistemos skaičiaus WDM ir plėtros spartos, plačiau buvo naudojama poliarizacija palaikanti šviesolaidinė sistema. Šiuo metu plačiausiai „Panda“ šviesolaidis (PANDA).
