RFID (Radio Frequency Identification) technologija, pagrįsta radijo bangų protokolu, leidžia identifikuoti vartotojus ar objektus netolimoje distancijoje. RFID skaitytuvai, bendraudami su RFID žymėmis, sukuria pamatinę sistemą duomenų rinkimui, automatizavimui ir objektų sekimui. Tačiau efektyvus šių sistemų veikimas ir integracija su kitomis technologijomis priklauso nuo tinkamai pasirinktos sąsajos tipo. Ryšio sąsaja yra ypač svarbi informacijai ir produktams prijungti, todėl suprasti skirtingus RFID skaitytuvų sąsajų tipus yra esminė sąlyga siekiant optimalaus sprendimo įvairiems taikymo scenarijams.
RFID skaitytuvų sąsajų tipai daugiausia skirstomi į dvi pagrindines kategorijas: laidines ir belaidės sąsajas. Kiekviena iš šių kategorijų apima daugybę skirtingų protokolų ir standartų, kurie yra pritaikyti specifiniams poreikiams ir aplinkos sąlygoms.

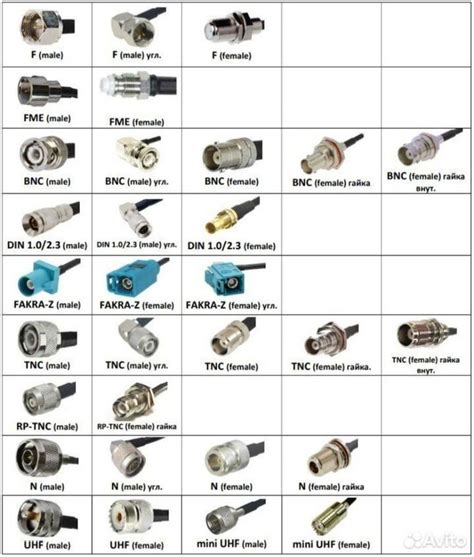

Laidinės Sąsajos: Patikimumas ir Greitis
Laidinės sąsajos paprastai užtikrina didesnį duomenų perdavimo greitį ir patikimumą, todėl jos dažnai naudojamos situacijose, kur reikalingas nuolatinis ir stabilus ryšys. Šios sąsajos apima įvairius ryšio protokolus, kurie leidžia RFID skaitytuvams bendrauti su kompiuteriais, serveriais ar kitais tinklo įrenginiais.
Tarp įprastų laidinių sąsajų tipų yra:
USB (Universal Serial Bus): Ši sąsaja yra viena populiariausių ir plačiausiai naudojamų išorinių magistralės standartų, skirtas kompiuterinėms sistemoms ir išoriniams įrenginiams prijungti. USB sąsaja suteikia techninę įvesties ir išvesties sąsajų specifikaciją, skirtą jungtis ir bendrauti su išorine įranga. Ji plačiai naudojama informacijos ir ryšių produktuose, tokiuose kaip asmeniniai kompiuteriai ir mobilieji įrenginiai, ir gali būti plačiai prijungta prie pelių, klaviatūrų, spausdintuvų, skaitytuvų, fotoaparatų, „flash“ atmintinių ir kt. RFID skaitytuvams USB sąsaja suteikia paprastą prijungimą ir duomenų perdavimą, nereikalaujant sudėtingų konfigūracijų.
RS232 (Serial Port): RS-232 yra vienas iš seniausių ir vis dar naudojamų nuosekliojo ryšio standartų. Jis daugiausia yra Amerikos elektronikos pramonės asociacijos (EIA) suformuluotas nuoseklusis fizinės sąsajos standartas. RS yra anglų kalbos „rekomenduojamo standarto“ santrumpa, o 232 - identifikacinis numeris. RS-232 apibrėžia elektrines ir fizines charakteristikas, veikia tik duomenų perdavimo keliu ir neapima duomenų apdorojimo metodo. Nors RS-232 sąsaja turi trūkumų, tokių kaip vienpusis signalo perdavimas, bendrojo įžeminimo triukšmo ir bendrojo režimo trukdžių problemos, santykinai trumpas perdavimo atstumas (paprastai per 20 m) ir mažas perdavimo greitis (iki 20 Kbps), jis vis dar naudojamas tam tikruose specifiniuose RFID taikymuose dėl paprastumo ir suderinamumo su senesne įranga.
RS485: Šis standartas naudoja subalansuotą perdavimą ir diferencinį priėmimą, todėl gali efektyviai slopinti bendrojo režimo trukdžius. Dėl didelio siųstuvo-imtuvo jautrumo, gebančio aptikti net 200 mV įtampą, perdavimo signalas gali būti atkurtas tūkstančių metrų atstumu. RS485 naudoja pusiau dvipusį darbo režimą, kai bet kuriuo metu siuntimo būsenoje yra tik vienas taškas. Jis yra labai patogus daugiataškiam sujungimui, leidžiantis sutaupyti daug signalo linijų. RS485 leidžia sujungti tinklus į paskirstytą sistemą, kurioje gali būti iki 32 lygiagrečių jungčių tvarkyklių ir 32 imtuvų. Kai ryšio atstumas turi būti nuo dešimčių iki tūkstančių metrų, RS485 nuoseklusis magistralės standartas yra plačiai naudojamas. Jis idealiai tinka pramoninėms automatizavimo sistemoms, kur reikalingas ilgas atstumas ir atsparumas triukšmui.
Ethernet: Ethernet, veikiantis duomenų perdavimo sluoksnyje, yra plačiai naudojamas vietinis tinklas (LAN). Jis apima standartinį Ethernet (10 Mbit/s), greitąjį Ethernet (100 Mbit/s) ir 10G (10 Gbit/s) Ethernet. Ethernet apibrėžia kabelio tipą ir signalo apdorojimo metodą, naudojamą vietiniame tinkle. Jis perduoda informacijos paketus 10-100 Mbps greičiu tarp sujungtų įrenginių. Susuktos poros kabelis (10BaseT Ethernet) tapo plačiai naudojama technologija dėl mažos kainos, didelio patikimumo ir pakankamo greičio. Integruojant RFID skaitytuvus į Ethernet tinklą, galima pasiekti centralizuotą duomenų valdymą ir nuotolinę prieigą prie informacijos.
TCP/IP (Transmission Control Protocol/Internet Protocol): Tai pagrindinis interneto protokolas ir interneto pagrindas, apibrėžiantis, kaip elektroniniai įrenginiai jungiasi prie interneto ir kaip tarp jų perduodami duomenys. Protokolas taiko 4 sluoksnių hierarchinę struktūrą. TCP yra atsakingas už perdavimo problemų aptikimą, signalo siuntimą ir pakartotinio perdavimo reikalavimą, kol visi duomenys bus saugiai ir teisingai perduoti į paskirties vietą. RFID skaitytuvai, naudojantys TCP/IP sąsają, gali būti lengvai integruoti į didesnes tinklo infrastruktūras ir interneto sprendimus.
RJ45: Ši sąsaja dažniausiai naudojama duomenų perdavimui, o dažnesnė jos taikymo sritis yra tinklo plokštės sąsaja. RJ45 yra įvairių jungčių tipas, dažniausiai siejamas su Ethernet kabeliais. Jis leidžia fiziškai prijungti RFID skaitytuvą prie tinklo, užtikrinant stabilų duomenų perdavimą.
WG26/34 (Wiegand): Wiegand protokolas yra tarptautiniu mastu suvienodintas standartas, ypač taikomas prieigos kontrolės sistemose. Jis apibrėžia, kaip RFID skaitytuvai ir žymekliai bendrauja tarpusavyje. Standartinis 26 bitų formatas yra plačiausiai naudojamas, tačiau taip pat egzistuoja 34, 37 bitų ir kiti formatai. Šis atviras formatas leidžia lengvai įsigyti ir naudoti įvairias RFID korteles, o beveik visos prieigos kontrolės sistemos palaiko standartinį 26 bitų Wiegand formatą, užtikrinant plačią suderinamumą.
Pramoninė magistralė ir kitos pritaikytos sąsajos: Pramoniniams sprendimams dažnai naudojamos specializuotos sąsajos, tokios kaip Profibus, Modbus, CANopen ir kitos. Jos sukurtos atlaikyti atšiaurias aplinkos sąlygas ir užtikrinti patikimą ryšį pramoninėse automatizavimo sistemose. Taip pat yra galimybė kurti pritaikytas duomenų sąsajas, atitinkančias unikalius kliento poreikius.
Belaidės Sąsajos: Laisvė ir Lankstumas
Belaidės sąsajos suteikia didesnį lankstumą ir leidžia įrenginiams veikti be fizinių kabelių jungčių. Jos yra ypač naudingos mobiliosiose aplikacijose arba ten, kur kabelių tiesimas yra sudėtingas ar nepageidaujamas.
Dažniausiai naudojamos belaidės sąsajos apima:
WIFI (Wi-Fi): Ši technologija leidžia RFID skaitytuvams prisijungti prie belaidžio interneto tinklo, užtikrinant nuotolinį duomenų perdavimą ir valdymą. WIFI sąsaja leidžia skaitytuvams būti integruotiems į pastato išmaniąją sistemą, centralizuotai valdyti prieigos teises ir rinkti duomenis apie judėjimą pastate.
Bluetooth: Bluetooth technologija, ypač Bluetooth Low Energy (BLE), leidžia RFID skaitytuvams bendrauti su kitais Bluetooth įrenginiais, tokiais kaip išmanieji telefonai ar planšetiniai kompiuteriai. BLE skaitytuvai gali atpažinti įgaliotą įrenginį (dažniausiai išmanųjį telefoną) iki 10 metrų atstumu, leidžiantis sukurti „hands-free” prieigos sistemas.

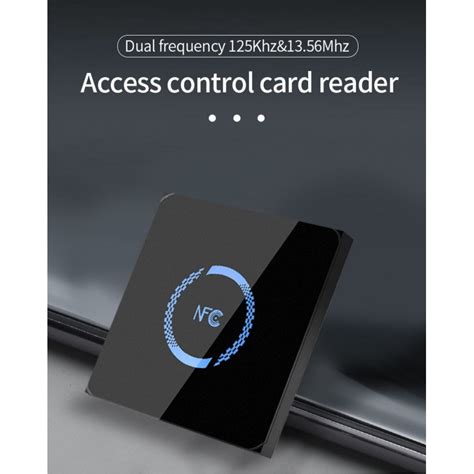

NFC (Near Field Communication): NFC yra RFID technologijos atmaina, veikianti 13.56 MHz dažniu, tačiau su labai trumpu veikimo atstumu - paprastai iki 4 cm. NFC technologija išpopuliarėjo dėl jos integracijos į išmaniuosius telefonus, leidžiančius juos naudoti kaip elektroninius raktus. NFC technologija taip pat leidžia kurti dinamines prieigos teises, pavyzdžiui, laikiną prieigą galima suteikti nusiunčiant elektroninį raktą į svečio telefoną.
GPRS, 3G/4G/5G: Šie mobiliojo ryšio protokolai leidžia RFID skaitytuvams perduoti duomenis per mobilųjį tinklą, net ir neturint Wi-Fi ar Bluetooth ryšio. Tai ypač naudinga mobiliosioms aplikacijoms, lauko darbams ar atokiose vietovėse esantiems įrenginiams.
Infraraudonųjų spindulių (IR): Nors mažiau paplitęs nei kitos belaidės sąsajos RFID skaitytuvams, infraraudonųjų spindulių ryšys gali būti naudojamas specifiniuose, trumpo atstumo, taikymuose, kur nereikalingas didelis duomenų pralaidumas.
Skirtingi RFID skaitytuvai palaiko skirtingus protokolus ir našumą, priklausomai nuo jų naudojimo. Renkantis RFID skaitytuvą, būtina atsižvelgti ne tik į jo funkcionalumą, bet ir į sąsajos tipą, kuris užtikrins sklandžią integraciją su esama ar planuojama sistema. Tinkamai pasirinkta sąsaja yra raktas į efektyvų ir saugų RFID sistemos veikimą, atveriant duris naujoms galimybėms automatizuojant procesus ir gerinant duomenų valdymą.
RFID ir NFC: kuo skiriasi? Kuris geresnis?
RFID Dažnių Spektras ir Jo Įtaka Sąsajoms
RFID technologijos veikimas priklauso nuo naudojamo radijo dažnio, kuris tiesiogiai susijęs su sąsajų pasirinkimu ir galimybėmis. Skirtingi dažniai lemia skaitymo atstumą, duomenų perdavimo greitį ir atsparumą aplinkos veiksniams.
Žemas dažnis (LF, 125-134 kHz): Šis dažnis pasižymi stipriu įsiskverbimu ir geru atsparumu metalo ar skysčių trukdžiams. Tačiau skaitymo/rašymo atstumas yra santykinai trumpas, paprastai ne daugiau kaip 10 cm. LF sistema dažnai naudojama gyvūnų identifikavimui, prieigos kontrolei su trumpo atstumo kortelėmis ar raktų pakabukais. Dėl trumpo atstumo, laidinės sąsajos, tokios kaip RS232 ar USB, dažnai naudojamos duomenims iš LF skaitytuvų perduoti į pagrindinę sistemą.
Aukštas dažnis (HF, 13.56 MHz): Tai brandi ir standartizuota technologija (atitinka ISO15693/14443 standartus). HF dažnis siūlo vidutinį skaitymo/rašymo atstumą, apie 10 cm, ir yra plačiai naudojamas mokėjimo sistemose, bibliotekose, viešojo transporto bilietuose ir kai kuriose prieigos kontrolės sistemose. NFC technologija veikia būtent šiuo dažniu. HF skaitytuvai gali būti prijungti tiek laidinėmis (USB, RS232), tiek belaidėmis (Bluetooth, Wi-Fi) sąsajomis, priklausomai nuo sistemos reikalavimų.
Itin aukštas dažnis (UHF, 860-960 MHz): Tai šiuo metu populiariausias pasirinkimas dėl ilgo skaitymo/rašymo atstumo (iki dešimties metrų), didelio greičio, galimybės skaityti daugybę žymų vienu metu ir palyginti mažos kainos. Tačiau UHF sistema yra jautresnė metalo ir skysčių trikdžiams. Dėl didelio našumo ir ilgų atstumų, UHF skaitytuvai dažnai integruojami į didesnes sistemas per Ethernet, Wi-Fi ar kitas tinklo sąsajas, leidžiančias duomenų rinkimą dideliu mastu, pavyzdžiui, sandėliuose ar logistikos centruose.
Fiksuoti skaitytuvai, dažnai naudojami su išorinėmis antenomis, paprastai turi kelias antenų sąsajas (pvz., 4), leidžiančias prijungti skirtingos poliarizacijos antenas, siekiant padidinti aprėptį. Šie skaitytuvai dažniausiai jungiami prie duomenų valdymo sistemų laidinėmis sąsajomis, tokiomis kaip Ethernet ar RS485, užtikrinant nuolatinį ir patikimą duomenų srautą.
Rankiniai skaitytuvai/rašikliai, kurie sujungia skaitytuvą, anteną, bateriją ir ekraną į vieną nešiojamąjį įrenginį, gali naudoti įvairias sąsajas duomenims perduoti. Dažniausiai tai būna USB, Bluetooth ar net Wi-Fi, leidžiantis lengvai sinchronizuoti surinktus duomenis su kompiuteriu ar mobiliuoju įrenginiu.
Hibridiniai Sprendimai ir Ateities Perspektyvos
Atsižvelgiant į skirtingų RFID technologijų privalumus ir trūkumus, vis populiaresni tampa hibridiniai skaitytuvai, kurie jungia kelias skirtingas technologijas viename įrenginyje. Pavyzdžiui, skaitytuvas gali palaikyti tiek LF, tiek HF korteles, arba RFID ir NFC technologijas. Tokie sprendimai yra ypač naudingi pereinamuoju laikotarpiu, kai organizacija pereina nuo vienos technologijos prie kitos, arba kai reikia užtikrinti suderinamumą su įvairių tipų žymomis.
Naujausi hibridiniai skaitytuvai gali būti atnaujinami nuotoliniu būdu, pridedant naujų funkcijų ar technologijų palaikymą, todėl jie yra ilgaamžis ir lankstus sprendimas. Renkantis hibridinį skaitytuvą, svarbu atkreipti dėmesį į gamintojo reputaciją ir ilgalaikę palaikymo politiką.
Elektroninių raktų skaitytuvų pasaulis nuolat keičiasi ir tobulėja. Tai, kas anksčiau atrodė kaip mokslinė fantastika - pirštų atspaudų nuskaitymas, veido atpažinimas ar automatinis durų atrakinimas priartėjus - šiandien jau tapo kasdienybe. Renkantis elektroninių raktų skaitytuvų sistemą, verta apsvarstyti ne tik dabartinius poreikius, bet ir ateities perspektyvas: ar sistema galės būti lengvai plečiama, ar ji suderinama su kitomis pastato valdymo sistemomis.
Pastebima, kad vis dažniau elektroninių raktų sistemos tampa platesnės ekosistemos dalimi. Jos integruojasi su pastato energijos valdymo sistemomis, lankomumo apskaita, net ir su darbuotojų produktyvumo stebėsenos įrankiais. Galutinis sprendimas turėtų būti pagrįstas konkrečiais poreikiais, biudžetu ir saugumo reikalavimais. Mažam biurui gali pakakti paprastų RFID skaitytuvų, o kritinės infrastruktūros objektui gali prireikti sudėtingos biometrinės sistemos su kelių lygių autentifikavimu. Galiausiai, nepaisant visų technologinių naujovių, svarbu nepamiršti, kad geriausia saugumo sistema yra ta, kuri yra patogi naudoti. Net ir pažangiausia sistema bus neveiksminga, jei naudotojai ieškos būdų ją apeiti dėl nepatogumo. Todėl tinkamas sąsajos pasirinkimas, užtikrinantis patogų ir efektyvų bendravimą tarp RFID skaitytuvo ir kitų sistemų, yra vienas iš svarbiausių veiksnių siekiant sėkmingos RFID technologijos implementacijos.
