Radijo siųstuvas: Nuo bangų iki garsų – kaip veikia magija?

Radijo siųstuvas - tai vienas iš tų stebuklingų technologijos vaisių, kuriuos kasdien naudojame, tačiau retai kada susimąstome apie jo veikimo principus. Paspaudžiame mygtuką automobilyje ir tuoj pat girdime muziką ar žinias iš kažkur toli. Bet kaip tiksliai garsas paverčiamas nešamomis bangomis, o paskui vėl atkuriamas kaip garsas? Viskas prasideda nuo sudėtingo, bet genialaus proceso, kurio esmė - elektromagnetinių bangų panaudojimas informacijos perdavimui.

Elektromagnetinės bangos: Informacijos nešėjai

Radijo technologija paremta elektromagnetinių bangų perdavimu per orą. Šios bangos keliauja šviesos greičiu ir gali nešti informaciją per tūkstančius kilometrų. Elektromagnetinės bangos yra energijos forma, kuri keliauja erdve ir gali perduoti informaciją. Radijo bangos yra elektromagnetinių bangų dalis, tik žemesnio dažnio nei, pavyzdžiui, šviesa ar rentgeno spinduliai. Jos svyruoja nuo kelių kilohercų iki kelių gigahercų. Įdomu tai, kad radijo bangos gali apeiti kliūtis, atspindėti nuo jonosferos (atmosferos sluoksnio) ir taip pasiekti labai tolimus taškus.

Radijo siųstuvas: Garso pavertimas bangomis

Viskas prasideda radijo stotyje, kurioje įvyksta garso virsmas elektromagnetinėmis bangomis. Vedėjas kalba į mikrofoną, groja muzika - visa tai yra garso bangos, kurios svyruoja nuo 20 Hz iki 20 kHz dažnio. Šios garso bangos negali tiesiogiai keliauti dideliais atstumais. Tam į pagalbą ateina moduliacija - procesas, kurio metu žemo dažnio garso signalas „užkeliamas” ant aukšto dažnio nešančiosios bangos. Yra du pagrindiniai moduliacijos tipai:

• Amplitudės moduliacija (AM): Keičiamas bangos stiprumas (amplitudė) pagal garso signalą. Jei garsas stiprus, banga aukšta, jei silpnas - žema.
• Dažnio moduliacija (FM): Keičiamas bangos dažnis, o stiprumas lieka pastovus. Šis metodas dažnai užtikrina geresnę garso kokybę ir mažesnį triukšmą.

Radijo siųstuvas yra sudėtingas elektronikos įrenginys, atliekantis kelis svarbius vaidmenis:

1. Osciliatorius: Grandinė, kuri generuoja pastovų aukšto dažnio signalą - nešiąją bangą.
2. Moduliatorius: Čia prie nešančiosios bangos „prisegamas” garso signalas, naudojant AM arba FM.
3. Galinės pakopos stiprintuvas: Signalas stiprinamas, kad galėtų keliauti didelį atstumą. Nuo galios priklauso, kaip toli nukeliaus signalas.
4. Antena: Tai metalinis laidininkas, kuris paverčia elektrinius signalus elektromagnetinėmis bangomis ir išspinduliuoja jas į aplinką.

Radijo imtuvas: Bangų sugrįžimas prie garso

Jūsų radijo imtuvas atlieka atvirkštinį procesą - sugauna elektromagnetines bangas ir paverčia jas atgal garsais. Šis procesas taip pat susideda iš kelių etapų:

1. Antena: Sugeria daugybę signalų vienu metu - juk ore skraido bangos nuo šimtų radijo stočių.
2. Derinimo grandinė: Tai svarbiausia dalis, leidžianti išrinkti tik norimo dažnio signalą. Ji veikia panašiai kaip rezonansinis virpesių kontūras, sudarytas iš antenos, ritės ir kondensatoriaus. Virpesių kontūro virpesių dažnis gali būti keičiamas keičiant kondensatoriaus talpą, sukant radijo derinimo rankenėlę. Jei bangos dažnis sutampa su kontūro virpesių dažniu, įvyksta rezonansas - labai padidėja virpesių kontūre amplitudė. Taip iš daugybės antenoje sužadintų virpesių kontūras išskiria reikiamo dažnio virpesius, kuriuos imtuvas suderina su norima radijo stotimi.
3. Stiprintuvas: Išrinktas signalas sustiprinamas.
4. Detektorius (demoduliatorius): Čia vyksta atvirkštinis moduliacijos procesas - iš moduliuotos bangos išskiriamas pradinis garso signalas. Detektorius yra prietaisas, praleidžiantis srovę tik viena kryptimi. Aukšto dažnio srovė, perėjusi detektorių, virsta vienos krypties pulsuojančiąja srove.
5. Žemojo dažnio stiprintuvas: Išskirtas garso signalas dar kartą sustiprinamas.
6. Garsiakalbis: Sustiprintas garso signalas verčia virpėti telefono membraną, taigi elektromagnetiniai virpesiai virsta garsiniais, kuriuos mes girdime.

Radijo imtuvų evoliucija: Nuo detektorinių iki skaitmeninių

Pirmasis radijo imtuvas, dar vadinamas „žaibo žymekliu”, buvo sukurtas rusų mokslininko A. Popovo 1895 metais. Tai buvo itin paprastas prietaisas, reaguojantis į elektromagnetines bangas. Pirmieji eksperimentiniai radijo imtuvai buvo detektoriniai - jie neturėjo stiprinimo elementų ir elektros energijos šaltinio. Jų veikimui pakako pačių radijo bangų energijos. Klausymui tekdavo naudoti ausines, nes nebuvo žemo dažnio stiprintuvo. Šie imtuvai buvo nejautrūs ir sunkiai atskirdavo vienos radijo stoties signalus nuo kitos.

XX a. pradžioje, pereinant prie detektorinių imtuvų, vėliau juos tobulinant, atsirado sudėtingesni modeliai.

• XX a. 3-čiojo dešimtmečio pradžioje žymiai pagerėjo radijo imtuvo savybės, nes pradėtos naudoti elektroninės lempos. Tačiau jos pasižymėjo nestabilumu ir dideliais signalų iškraipymais, todėl ilgainiui praktikoje pasiliko paprastasis, tiesioginio veikimo imtuvas.
• 4-ajame dešimtmetyje atsirado sudėtingesnis, bet geresnis superheterodininis radijo imtuvas. Šio tipo imtuvuose signalas pirmiausia konvertuojamas į žemesnį, vadinamą tarpiniu dažniu (TF), kuris vėliau yra stiprinamas ir filtruojamas. Tai leidžia pasiekti didesnį jautrį ir selektyvumą.
• 6-ajame dešimtmetyje radijo imtuvų elektronines lempos imta keisti tranzistoriais. Tai buvo didelis proveržis - tranzistoriniai imtuvai tapo mažesni, ekonomiškesni ir patikimesni.
• 8-ajame dešimtmetyje tranzistorius pradėta keisti integruotosiomis lempomis (mikroschemomis). Tai leido sukurti dar kompaktiškesnius ir funkcionalesnius imtuvus.

Šiandien radijas pereina į skaitmeninę erą. DAB (Digital Audio Broadcasting) technologija leidžia perduoti ne tik garsą, bet ir tekstinę informaciją, paveikslėlius, net programų vadovus. Internetinis radijas dar labiau keičia žaidimo taisykles - čia nebereikia nei siųstuvų, nei antenų, muzika keliauja interneto tinklais. Programuojami radijo imtuvai (SDR - Software Defined Radio) leidžia kompiuteriui tapti universaliu radijo imtuvu, kurio funkcijas galima keisti programinės įrangos pagalba.

Radijo bangų sklidimas: Įvairūs diapazonai ir keliai

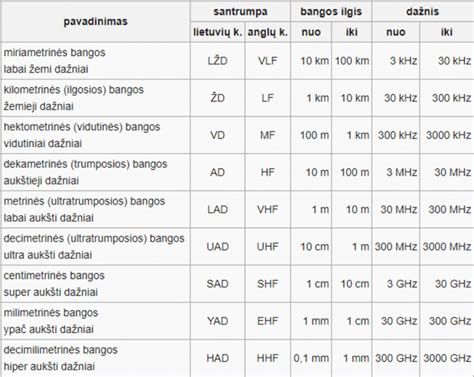

Radijo stotys naudoja skirtingus dažnių diapazonus, kurių kiekvienas turi savų ypatybių:

• Ilgųjų bangų (LW) diapazonas (150-300 kHz): Naudojamas navigacijai ir specialiems ryšiams. Šios bangos sklidimas yra stabilus ir mažai priklauso nuo atmosferos sąlygų.
• Vidutinių bangų (MW) diapazonas (530-1700 kHz): Čia veikia dauguma AM radijo stočių. Dieną šios bangos sklidimas yra ribotas, bet naktį, atsispindėdamos nuo jonosferos, gali pasiekti didesnius atstumus.
• Trumpųjų bangų (SW) diapazonas (3-30 MHz): Ypač įdomus. Čia bangos gali „šokinėti” tarp žemės ir jonosferos ir taip keliauti aplink visą planetą. Tačiau ryšio kokybė ir galimybė labai priklauso nuo atmosferos būklės.
• VHF diapazonas (30-300 MHz): Čia veikia FM radijas ir televizija. Šios bangos sklinda tiesiogiai ir joms svarbi tiesioginio matomumo linija.

Radijo bangų sklidimą veikia daugybė veiksnių: atmosferos sąlygos, miestų pastatai, kurie sukuria sudėtingą radijo bangų atspindžių labirintą, bei reljefas. Kalvos ir kalnai blokuoja aukšto dažnio bangas, bet žemo dažnio bangos gali jas apeiti.

Radijo technologijos šiandien ir rytoj

Radijo technologija, prasidėjusi nuo paprastų kibirkščių siųstuvų, šiandien yra visur. Jūsų išmanusis telefonas naudoja radijo bangas ryšiui su bazės stotimis, WiFi maršrutizatoriais, Bluetooth įrenginiais. Automobilių raktai, garažo vartų pulteliai, belaidžiai ausiniai - visa tai radijo technologijos.

Ateityje radijo technologijos taps dar universalesnės. 5G tinklai naudoja vis aukštesnius dažnius, leidžiančius perduoti milžiniškus duomenų kiekius. Radijas išliks svarbus ir kaip patikimas ryšio būdas ekstremalių situacijų metu. Kai nukrinta elektra ir neveikia internetas, paprastas radijo imtuvas gali tapti gyvybiškai svarbiu informacijos šaltiniu. Nuo pirmojo A. Popovo „žaibo žymeklio” iki moderniausių skaitmeninių sistemų, radijo technologija nuolat tobulėja, atverdamasi vis naujoms galimybėms ir pritaikymams.
