Signalų apdorojime, ypač ryšių srityje, siekiant užtikrinti aukštą signalo kokybę, dažnai naudojamos dvi svarbios technikos: pre-emphasis (išankstinis sustiprinimas) ir de-emphasis (atvirkštinis sustiprinimas). Šios metodikos yra ypač svarbios perduodant ir priimant garso signalus, nes jos padeda pagerinti signalo ir triukšmo santykį (SNR), sumažinti trikdžius ir išsaugoti originalaus signalo vientisumą. Jos taikomos įvairiose sistemose, pradedant radijo ir televizijos transliacijomis, baigiant vinilinių plokštelių įrašymu ir moderniais skaitmeniniais ryšiais, tokiais kaip PCI Express.
Kas yra Pre-Emphasis ir De-Emphasis?
Pre-emphasis ir de-emphasis yra priešingos, bet viena kitą papildančios signalo apdorojimo technologijos. Pre-emphasis atliekama siųstuve (transiteryje) prieš signalo perdavimą, o de-emphasis - imtuve (receiveryje) po signalo priėmimo.
Pagrindinė šių technikų idėja yra iš anksto sustiprinti tas signalo dažnių komponentes, kurios yra labiausiai jautrios triukšmui ir signalo praradimams perdavimo metu. Po perdavimo ir priėmimo proceso, de-emphasis grandinė grąžina šias sustiprintas dažnių komponentes į jų originalius lygius, taip kompensuodama ankstesnius pakeitimus ir triukšmo poveikį. Dėl to bendras signalo ir triukšmo santykis sistemoje žymiai pagerėja.
Pre-Emphasis: Signalo Paruošimas Perdavimui
Pre-emphasis, arba išankstinis sustiprinimas, yra procesas, kurio metu signalo dažnių komponentės optimizuojamos siekiant pagerinti signalo ir triukšmo santykį. Ši technika dažniausiai taikoma aukštesniems dažniams, kurie yra labiau linkę į trikdžius ir slopinimą perdavimo kanale.
Kaip veikia pre-emphasis?
Pre-emphasis grandinė, paprastai sudaryta iš rezistoriaus (R1) ir kondensatoriaus (C1), veikia kaip filtras, kuris didina aukštesnių dažnių signalo komponentų amplitudę. Kuo didesnė aukštesnių dažnių moduliacija FM (dažninėje moduliacijoje), tuo didesnis gali būti triukšmo poveikis. Šį poveikį galima sumažinti didinant matavimo koeficientą (mf), o tai pasiekiama didinant dažnio pokyčio Δf vertę. Tai reiškia, kad didesnė moduliavimo signalo amplitudė leidžia jam geriau atsispirti triukšmui. Dirbtinai sustiprintas dažnių pokytis ir vadinamas pre-emphasis.

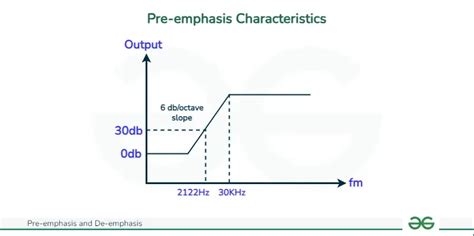

Pre-emphasis charakteristikos:
- Tikslas: Padidinti aukštesnių dažnių signalo komponentų amplitudę, kad jos taptų didesnės nei triukšmo komponentės.
- Įgyvendinimas: Dažnai naudojami specialūs filtrai, kurių dažninė charakteristika nustatoma pagal specifinius laiko konstantas.
- Naudojimas: Dažnai naudojama FM transliacijose, garso įrašų ruošime (pvz., vinilinių plokštelių gamyboje), telekomunikacijose ir kalbos signalų spektrogramų atvaizdavime.
Pre-emphasis privalumai:
- Pagerina aukštesnių dažnių signalo komponentų atsparumą triukšmui.
- Padidina bendrą signalo ir triukšmo santykį (SNR).
- Leidžia efektyviau panaudoti turimą dažnių juostą.
Vienas iš pavyzdžių yra RIAA ekualizavimo kreivė, naudojama 33 ir 45 apsisukimų vinilinėse plokštelėse. Įrašant garsą į plokštelės griovelį, siekiant išlaikyti vienodą griovelio plotį ir išvengti per didelio žemųjų dažnių energijos suvartojimo, aukštesni dažniai yra sustiprinami, o žemieji - slopinami. Tai daroma todėl, kad pjovimo galvutės ir atkūrimo kasetės tradiciškai veikia kaip greičio davikliai. Norint išlaikyti pastovų greitį, aukštesnių dažnių signalai turi būti sumažinti, kad atitiktų žemesnių dažnių amplitudę. Norint išlaikyti vienodą griovelio plotį, audio signalui, siunčiamam į pjovimo galvutę, negali būti plokščia dažninė charakteristika. Didinant aukštesnių dažnių amplitudę, galima užtikrinti, kad originalus dažnių diapazonas, nustatytas maišymo ir masteravimo sesijų metu, būtų atspindėtas galutinėje laikmenoje.
De-Emphasis: Signalo Atstatymas Po Priėmimo
De-emphasis, arba atvirkštinis sustiprinimas, yra procesas, taikomas signalo priėmimo pabaigoje, siekiant kompensuoti pre-emphasis metu atliktus dirbtinius signalo pakeitimus. Tai yra aukštesnių dažnių komponentės slopinimo procesas, kad būtų galima atkurti originalų perduotą pranešimo signalą.
Kaip veikia de-emphasis?
De-emphasis grandinė, dažnai veikianti kaip žemųjų dažnių praėjimo filtras (Low Pass Filter), atkuria dirbtinai sustiprintus aukštesnių dažnių signalus iki jų originalaus amplitudės lygio. Ši grandinė veikia priešingai nei pre-emphasis grandinė.
De-emphasis charakteristikos:
- Tikslas: Atstatyti pre-emphasis metu sustiprintus aukštesniuosius dažnius iki jų pradinio lygio.
- Įgyvendinimas: Paprastai naudojamas žemųjų dažnių praėjimo filtras su tam tikra laiko konstanta (pvz., 75 µs).
- Frekvencinis atsakas: De-emphasis turi pjūvio dažnį, kuris atitinka RC laiko konstantą (pvz., 75 µs atitinka pjūvio dažnį maždaug 2122 Hz ir 3 dB kritimą dažnio atsake).
De-emphasis privalumai:
- Atkuria originalų signalo dažnių balansą.
- Sumažina triukšmą, kuris buvo sustiprintas pre-emphasis metu.
- Užtikrina, kad galutinis signalas būtų kuo arčiau originalaus.
De-emphasis trūkumai:
- Yra rizika, kad per didelis slopinimas gali sukelti signalo iškraipymus arba "overmodulation" (per didelę moduliaciją), ypač jei pre-emphasis nebuvo atliktas tinkamai.
Pavyzdžiui, FM transliacijose, kur triukšmas paprastai turi didesnę amplitudę aukštesniuose dažniuose, pre-emphasis sustiprina aukštesnius dažnius siųstuve, o de-emphasis juos susilpnina imtuve. Tai padeda sumažinti aukšto dažnio triukšmo įtaką ir pagerinti bendrą garso kokybę.
CT#41 Išankstinis ir panaikintas akcentavimas FM sistemoje || EC akademija
Pre-Emphasis ir De-Emphasis Palyginimas
| Savybė | Pre-Emphasis | De-Emphasis |
|---|---|---|
| Vieta | Siųstuvas (Transiteris) | Imtuvas (Receiveris) |
| Veiksmas | Aukštesnių dažnių stiprinimas | Aukštesnių dažnių slopinimas |
| Tikslas | Apsauga nuo triukšmo ir praradimų perdavimo metu | Originalaus signalo atstatymas, triukšmo mažinimas |
| Poveikis SNR | Gerina | Gerina (kaip pre-emphasis komplementas) |
| Grandinės tipas | Dažnai apibrėžiamas laiko konstantomis | Dažnai žemųjų dažnių praėjimo filtras |
Pre-Emphasis ir De-Emphasis Taikymas Įvairiose Srityse
Šios technikos nėra ribojamos tik garso signalais. Jos plačiai naudojamos:
- Radijo ir Televizijos Transliacijos (FM/AM): FM transliacijose jos yra esminės norint išlaikyti gerą signalo ir triukšmo santykį, ypač esant dideliems atstumams. Nors AM transliacijos paprastai nenaudoja pre-emphasis/de-emphasis terminų, jos natūraliai turi 6 dB/oktavos pre-emphasis.
- Vinilinių Plokštelių Įrašymas ir Atkūrimas: Kaip minėta, RIAA ekualizavimo kreivė yra klasikinis pre-emphasis ir de-emphasis pavyzdys, užtikrinantis tinkamą garso kokybę ir ilgesnį grojimo laiką.
- Skaitmeninės Ryšių Sistemos: Šiuolaikinėse didelio greičio skaitmeninėse sistemose, tokiose kaip PCI Express (PCIe), signalo vientisumą aukštose dažniose gali paveikti kanalo iškraipymai (pvz., slopinimas). Čia "emphasis" (dažnai vadinama "pre-emphasis" arba "equalization") naudojama iš anksto iškraipyti perduodamą signalą taip, kad šie iškraipymai būtų kompensuoti priimant signalą. Tai leidžia pasiekti didesnius duomenų perdavimo greičius ir sumažinti klaidų skaičių.
- Serijinis Duomenų Perdavimas: Didelių duomenų spartų perdavimui naudojamas kanalas gali sukelti iškraipymus. Emphasis naudojama perduodamam signalui iškraipyti, kad būtų kompensuoti šie kanalo iškraipymai. Tai gali būti pasiekta stiprinant aukštesnius dažnius (pre-emphasis) arba slopinant žemesnius dažnius (de-emphasis). Didėjant kanalo ilgiui, vienodos reikšmės bitų sekos sukelia signalo dreifavimą. Kai signalas tampa pernelyg iškraipytas, imtuvas negali jo teisingai interpretuoti.
- FFE (Feed-Forward Equalizer): Dažnas emphasis įgyvendinimo būdas realiuose SERDES (Serialiser/Deserialiser) įrenginiuose yra 3-pakopų FFE. Čia išvesties įtampa yra svėrimų suma iš pageidaujamo bitų vertės (pagrindinis kursorius), ankstesnio bitų (post cursor) ir būsimo perduodamo bitų (pre cursor).
- Įtampos Signalų Stiprintuvai: Nors tai šiek tiek kitokia sritis, principas yra panašus. Įtampos signalų stiprintuvai, naudojami pramonėje (pvz., svėrimo, spausdinimo, tekstilės pramonėje), pagerina signalo ir triukšmo santykį, didindami silpno jutiklio signalo amplitudę. Tai leidžia gauti patikimesnį valdymo signalą ir tiksliau matuoti bei kontroliuoti įtampą. Tokie stiprintuvai gali veikti su įvairiais jutikliais, pvz., pjezoelektriniais jutikliais ar varžiniais deformacijos matuokliais, kurių išėjimo signalai dažnai būna labai silpni.
Pavyzdys su FIR filtru:

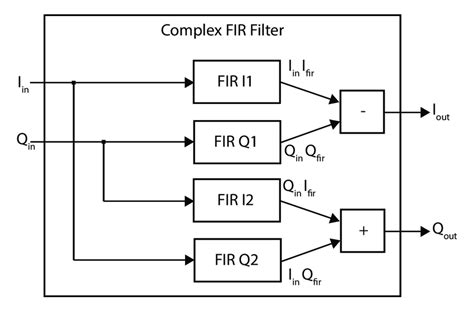

Norint suprasti, kaip veikia signalo stiprinimas ar slopinimas tam tikrais dažniais, galima analizuoti FIR (Finite Impulse Response) filtrų dažninę charakteristiką. Pavyzdžiui, filtras su koeficientais h=[1 -0.95] gali parodyti, kaip jis slopina žemus dažnius ir stiprina aukštus.
Šiame paveikslėlyje matome, kad filtras su koeficientais [1 -0.95] slopina žemesnius dažnius (kaip parodyta pirmoje diagramoje, kur įvesties ir išvesties signalai skiriasi) ir stiprina aukštesnius dažnius (kaip parodyta antroje diagramoje, kur išvesties signalas yra didesnis už įvesties).
Iššūkiai ir Nuožiūros
Nors pre-emphasis ir de-emphasis yra labai naudingos, jų taikymas reikalauja kruopštumo. Per didelis pre-emphasis gali sukelti signalo iškraipymus, o per didelis de-emphasis gali sumažinti bendrą signalo lygį arba neištaisyti visų triukšmo komponentų.
Skirtingos sistemos ir programos naudoja skirtingus laiko konstantas ir dažnių pjūvio taškus. Pavyzdžiui, JAV ir Europoje FM transliacijose buvo naudojami skirtingi pre-emphasis dažniai (pvz., 2 kHz JAV ir 3 kHz Europoje), galbūt dėl skirtingų geografinių sąlygų ir klausytojų įpročių.
Nors šiuolaikinės skaitmeninės sistemos turi pažangesnių signalo apdorojimo ir korekcijos metodų, pre-emphasis ir de-emphasis principai išlieka fundamentalūs suprantant signalų kokybės gerinimo pagrindus.
Galutinis tikslas visada yra užtikrinti, kad perduodamas signalas būtų kuo arčiau originalaus, minimaliai paveiktas triukšmo ir iškraipymų, nepriklausomai nuo to, ar tai būtų muzika, kalba, ar didelės spartos duomenys.
