Optinis kabelis TOSLINK: Šviesos greitis garso kokybei

Optinis kabelis, dar vadinamas šviesolaidžiu, yra modernus duomenų perdavimo sprendimas, kuris vis plačiau naudojamas įvairiose srityse, nuo namų pramogų iki sudėtingų telekomunikacijų sistemų. Jo esmė - duomenų nešiklis, kuriuo tampa ne elektros srovė, o moduliuota šviesos banga. Toks principas suteikia daug privalumų, tarp kurių svarbiausias - visiškas atsparumas išoriniams trikdžiams ir aukšta signalo kokybė.

Kaip veikia optinis kabelis?

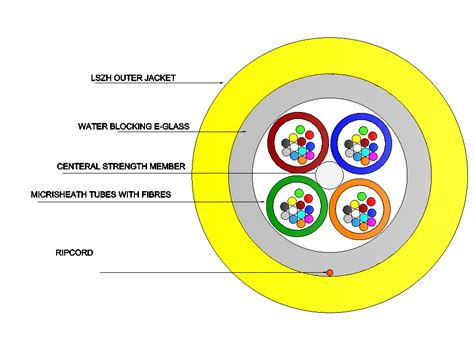

Šviesolaidinis kabelis daugiausia pagamintas iš dielektrinių skaidulų. Per šias skaidulas informacija perduodama dideliu greičiu sudėtingos šviesos bangos, kitaip tariant, šviesos spindulio, pavidalu. Fizinės duomenų perdavimo savybės, paremtos šviesos bangos naudojimu, lemia, kad perdavimo netrikdo jokie išoriniai veiksniai. Tai reiškia, kad perduodamo signalo neiškraipo nei oro sąlygos, nei gretimų elektros prietaisų skleidžiami elektromagnetiniai trikdžiai. Be to, optiniai kabeliai pasižymi mažu perdavimo slopinimu, užtikrinant signalo integralumą net ir dideliais atstumais.

Plokščiasis šviesolaidis, kaip viena iš konstrukcijų, susideda iš trijų sluoksnių. Vidurinis sluoksnis yra svarbiausias, nes jame esanti medžiaga turi didžiausią lūžio rodiklį. Būtent ši savybė leidžia šviesai jame sulaikyti dėl viso vidinio atspindžio, taip užtikrinant efektyvų jos judėjimą kabeliu. Juostinis optinis kabelis yra dar viena konstrukcija, leidžianti šviesos pluoštui sklisti dviem kryptimis, kas gali būti naudinga tam tikruose sprendimuose.

Veiksmingiausiais laikomi stiklo šviesolaidžiai. Jie leidžia perduoti duomenis ne tik itin dideliu greičiu, bet ir įveikti didelius atstumas be pastebimo signalo kokybės pablogėjimo.

Vienmodžiai ir daugiamodžiai šviesolaidžiai

Optiniai kabeliai skirstomi į kelis tipus, o vienas svarbiausių skirtumų tarp jų yra šerdies storis. Tai lemia jų pritaikymą ir galimybes.

• Vienmodžiai šviesolaidžiai: Šių kabelių šerdies storis paprastai yra 8-10 μm. Jų ypatybė yra ta, kad šviesos banga sklinda lygiagrečiai (arba beveik lygiagrečiai) kabelio ašiai. Dėl siauros šerdies vienmodžiai kabeliai yra tinkami didelio atstumo ir didelio pralaidumo perdavimui.
• Daugiamodžiai šviesolaidžiai: Šie kabeliai turi storesnę šerdį, kas leidžia šviesos bangoms sklisti keliais skirtingais keliais (modais). Daugiamodžiai kabeliai yra pigesni ir lengviau instaliuojami nei vienmodžiai, tačiau jų pralaidumas ir perdavimo atstumas yra ribotesni. Jie dažniau naudojami trumpesniems atstumams, pavyzdžiui, duomenų perdavimui tarp pastatų ar serverių patalpose.

Kitas optinio kabelio bruožas yra lūžio rodiklio pokytis tarp kabelio šerdies ir jo apvalkalo. Šis pokytis gali būti laipsniškas arba sklandus, t. y. gradientinis. Gradientiniuose šviesolaidžiuose lūžio rodiklio pokytis vyksta sklandžiai, pereinant nuo didžiausios vertės šerdies ašyje iki mažiausios vertės ant sienos su apvalkalu. Tai padeda sumažinti signalo iškraipymus, atsiradusius dėl skirtingų šviesos bangų sklidimo greičio.

TOSLINK ir Mini TOSLINK: Garso perdavimo standartai

Vienas populiariausių optinių kabelių tipų, ypač garso aparatūros pasaulyje, yra TOSLINK.

• TOSLINK (Toshiba Link): Tai sąsajos standartas, sukurtas ir užpatentuotas Japonijos kompanijos „Toshiba“ 1983 metais. Jis leidžia perduoti skaitmeninį garso signalą šviesos bangos pavidalu, naudojant maždaug 1 mm skersmens šviesolaidį. TOSLINK buvo sukurtas specialiai garso signalų perdavimui be nuostolių skaitmenine forma, išsaugant originalią garso kokybę. Pavadinimas kilo nuo „TOS“ (nuo „Toshiba“) ir „LINK“ (angl. „ryšys“). Iš pradžių „Fast Ethernet“ ir „FireWire“ duomenų pralaidumas buvo apie 3,1 Mbps, o šiandien naudojant optinius sprendimus galima pasiekti net 125 Mb/s greitį.

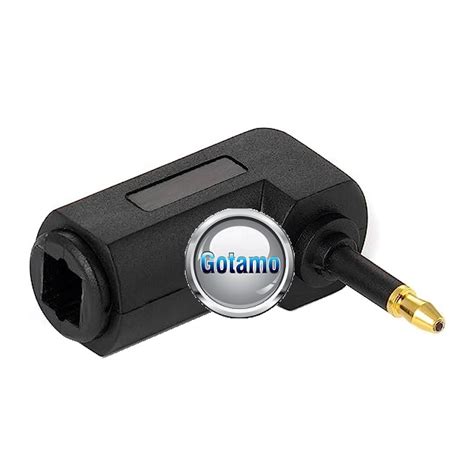

• Mini TOSLINK: Tai antrojo tipo optinio kabelio standartas, kuris taip pat yra populiarus. Jo kištukas dažnai pagrįstas 3,5 mm „mini jack“ jungtimi, pavyzdžiui, CLIFF FM65010 modelis. Iš pradžių šis sprendimas buvo naudojamas tik mobiliuosiuose garso įrenginiuose dėl mažesnio jungties dydžio, kuris palengvina patogesnį naudojimą nešiojamoje įrangoje. Šiandien elektroninės įrangos gamintojai vis dažniau naudoja „Mini TOSLINK“ laidus ir radijo bei televizijos įrenginiuose, daugiausia garso perdavimui.

Optinių kabelių pritaikymas

Dėl savo ypatingų savybių optiniai kabeliai naudojami daugelyje sričių:

• Garso ir vaizdo įranga: Tai viena populiariausių optinių kabelių taikymo sričių. Jie naudojami perduoti skaitmeninį garso signalą tarp tokių įrenginių kaip Blu-ray grotuvai, televizoriai, stiprintuvai, garso sistemos. Pavyzdžiui, televizoriaus prijungimas optiniu kabeliu yra populiarus ir veiksmingas sprendimas, ypač su garso sistemomis, palaikančiomis „Dolby Digital“ arba DTS. Nors HDMI kabeliai taip pat gali perduoti skaitmeninį garso signalą, optiniai kabeliai išlieka aktualūs dėl savo atsparumo trikdžiams.
• Telekomunikacijos sistemos: Optinis pluoštas yra pagrindinė šiuolaikinių telekomunikacijų tinklų - interneto, telefonijos - infrastruktūros dalis. Jis leidžia perduoti didžiulius duomenų kiekius dideliais atstumas su minimaliais nuostoliais.
• Medicina: Optiniai kabeliai naudojami medicininėje įrangoje, pavyzdžiui, endoskopuose, kur reikia perduoti vaizdo informaciją ir apšviesti tiriamą sritį.
• Pramoninė automatika: Sudėtingose gamybos aplinkose, kur yra daug elektromagnetinių trukdžių, optiniai kabeliai užtikrina patikimą duomenų perdavimą valdymo sistemoms ir jutikliams.
• Kitos sritys: Optiniai sprendimai gali būti naudojami ir kitur, kur reikalingas atsparus trikdžiams ir didelio pralaidumo duomenų perdavimas, pavyzdžiui, didelės spartos tinkluose, automobilių pramonėje ar karinėje technikoje.

Jie puikiai tinka sudėtingoms sąlygoms, dėl kurių dažnai negalima naudoti tradicinių varinių sprendimų.

Tinkamo optinio kabelio pasirinkimas

Rinkoje gausu optinių sprendimų, todėl tinkamo kabelio pasirinkimas reikalauja dėmesio keliems aspektams:

• Jungties tipas: Akivaizdu, kad būtina pasirinkti tinkamą jungties tipą, atitinkantį jūsų turimo įrenginio jungtis. Dažniausiai sutinkamos TOSLINK ir Mini TOSLINK jungtys, tačiau taip pat yra ir kitų tipų, pavyzdžiui, SC, LC ir MPO. Kai kurie kabeliai gali būti pažymėti kaip kryptiniai, ypač modeliai su aktyviąja elektronika.
• Kabelio ilgis: Svarbiausia pritaikyti laido ilgį prie planuojamo jo naudojimo. Nors optiniuose kabeliuose, skirtingai nei kabeliuose, naudojančiuose elektros signalus, duomenų perdavimo kokybė mažiau priklauso nuo ilgio, vis dėlto yra rekomendacijos. „Toshiba“ (TOSLINK standarto kūrėjas) oficialioje specifikacijoje nurodė, kad laido ilgis neturi viršyti 10 metrų. Ilgesni nei 10 metrų TOSLINK kabeliai gali sukelti problemų su signalo praradimu arba sutrumpinti jo veikimo laiką. Optimali dažnių juosta TOSLINK jungtims yra nuo 9 MHz iki 11 MHz.
• Pluošto medžiaga: Gamintojų produkto kaina priklauso nuo jame naudojamos medžiagos, kuri atlieka šviesolaidžio funkciją. Stiklo šviesolaidžiai yra brangesni, bet pasižymi geresnėmis perdavimo savybėmis, leidžiančiomis apdoroti aukštesnius perdavimo dažnius. Plastiko panaudojimas optinio kabelio šerdies gamybai sumažins maksimalius perdavimo dažnius, tačiau jų dažniausiai pakanka skaitmeniniam garso perdavimui, netgi „Dolby“ sistemai.
• Kiti skirtumai: Optinių kabelių skirtumai gali apimti šerdies tipą (stiklinė ar plastikinė), bendrą storį, taip pat naudojamų jungčių kokybę.

Instaliavimas ir priežiūra

Kad optinis kabelis veiktų tinkamai, jis turi būti tinkamai prijungtas ir prižiūrėtas. Nors šviesolaidinė technologija yra atspari išoriniams veiksniams, ji yra labai jautri vartotojo naudojimui.

• Prijungimas: Prieš prijungiant garso įrangą naudojant TOSLINK kabelius, svarbu atsiminti, kad kabelis jokiu būdu neturi būti deformuotas ar sulenktas per aštriai. Deformacijos gali sulaužyti šerdį, todėl kabelis taps visiškai nenaudingas. Pažeisto šviesolaidinio kabelio remonto kaina gali būti net kelis kartus brangesnė nei naujo pirkimas. Pats ant kabelio sumontuotų kištukų sujungimo su įrenginiuose esančiais lizdais procesas nesudėtingas, ypač kalbant apie garso/vaizdo įrangą, kur yra optinė TOSLINK jungtis. Kiekvienas kištukas turi apsauginius dangtelius, apsaugančius jungtis nuo užteršimo - juos būtina nuimti prieš prijungiant. Įrenginyje, kuris perduoda signalą, vienas kištukas įkišamas į lizdą, pažymėtą DIGITAL OPTICAL OUT, o kitas į įrenginį, kuris turi priimti duomenis - į DIGITAL OPTICAL IN kištuką.
• Priežiūra: Optiniai kabeliai nereikalauja ypatingos priežiūros, tačiau reikia vengti jų mechaninių pažeidimų. Valymui pakanka sausos šluostės. Svarbu saugoti jungtis nuo dulkių ir drėgmės.

Kaina ir gamintojai

Optinių kabelių kaina priklauso nuo daugelio veiksnių: laido medžiagos, ilgio, vidinės konstrukcijos, taip pat naudojamų jungčių tipo ir kokybės. Geras optinis kabelis gali kainuoti nuo kelių dešimčių iki net kelių šimtų litų už metrą.

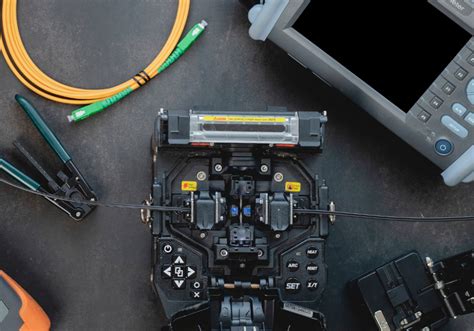

Tarp gamintojų, siūlančių optinius sprendimus, galima paminėti tokias kompanijas kaip LINDY, kuri yra žinoma dėl savo kokybiškų elektronikos priedų. LINDY produktai sukurti saugiam ir efektyviam naudojimui, jiems suteikiama garantija. Transfer Multisort Elektronik (TME) yra vienas didžiausių pasaulinių elektronikos komponentų platintojų, kurio kataloge galima rasti platų optinių kabelių asortimentą.

Apibendrinant

Optiniai kabeliai, ypač su TOSLINK ir Mini TOSLINK jungtimis, yra nepakeičiami sprendimai siekiant užtikrinti aukštą skaitmeninio garso perdavimo kokybę. Jų atsparumas trikdžiams, didelis pralaidumas ir patikimumas daro juos idealiais pasirinkimais tiek namų pramogų sistemoms, tiek profesionalioms telekomunikacijų ir automatikos sistemoms. Tinkamo kabelio pasirinkimas ir atsargus jo naudojimas garantuos ilgalaikį ir nepriekaištingą veikimą.
