Optinių Kabelių su Dviem Skaidulomis Informacija: Išsamus Vadovas

Optiniai kabeliai su dviem skaidulomis yra esminis komponentas šiuolaikiniuose telekomunikacijų ir duomenų perdavimo tinkluose. Šie kabeliai, pasitelkdami šviesos impulsus informacijai perduoti, suteikia nepaprastą duomenų perdavimo greitį ir efektyvumą, palyginti su tradiciniais variniais kabeliais. Šiame straipsnyje gilinsimės į optinių kabelių su dviem skaidulomis ypatybes, jų veikimo principus, taikymo sritis ir privalumus, siekdami suteikti išsamią informaciją tiek pradedantiesiems, tiek specialistams.

Optinių Kabelių Veikimo Principai

Pagrindinis optinio kabelio veikimo principas yra šviesos sklidimas per plonus stiklo arba plastiko siūlus, vadinamus skaidulomis. Informacija, užkoduota skaitmeniniu pavidalu (nuliais ir vienetais), paverčiama šviesos impulsais, kurie siunčiami per skaidulą. Šviesa atspindi nuo skaidulos sienelių vidinio paviršiaus, todėl ji gali keliauti didelius atstumus be reikšmingo signalo praradimo.

Optiniame kabelyje su dviem skaidulomis yra du tokie šviesolaidžiai. Dažniausiai vienas skaidulas naudojamas siuntimui (transmit), o kitas - priėmimui (receive). Tokia dvipusio ryšio (duplex) konfigūracija leidžia vienu metu siųsti ir gauti duomenis, žymiai padidinant tinklo pralaidumą ir efektyvumą.

Šviesos šaltiniu paprastai tarnauja lazeris arba šviesos diodas (LED), o signalą priima fotodiodas. Kabelio konstrukcija apima ne tik skaidulas, bet ir apsauginius sluoksnius, kurie užtikrina kabelio ilgaamžiškumą ir atsparumą aplinkos poveikiui. Šie sluoksniai gali būti įvairūs: nuo vidinio apsauginio dangos (pvz., aramidinio pluošto stiprinimo) iki išorinės striukės, pagamintos iš PVC, LSZH (Low Smoke Zero Halogen) ar kitų medžiagų, priklausomai nuo naudojimo aplinkos.

Optinių Kabelių su Dviem Skaidulomis Tipai

Optiniai kabeliai su dviem skaidulomis gali būti skirstomi pagal kelis kriterijus, tačiau svarbiausi yra skaidulų tipai:

• Vienmodžiai (Single-mode) optiniai kabeliai: Šie kabeliai turi labai mažą skaidulos šerdies diametrą (apie 9 mikronus). Dėl to šviesos signalas sklinda tik vienu keliu (modu), todėl jis pasiekia tikslą su minimaliu iškraipymu ir nuostoliais. Vienmodžiai kabeliai idealiai tinka labai dideliems atstumams perduoti duomenis (dešimtims ar net šimtams kilometrų) ir yra naudojami telekomunikacijų tinkluose, tarpmiestinėse jungtyse ir didelio masto interneto paslaugų teikėjų infrastruktūroje. Dvi skaidulos vienmodiame kabelyje leidžia sukurti pilną dvipusį ryšį per vieną kabelio žandą.

• Daugiamodžiai (Multi-mode) optiniai kabeliai: Šių kabelių skaidulos šerdies diametras yra didesnis (pvz., 50 arba 62.5 mikronai). Dėl to šviesos signalas sklinda keliais skirtingais keliais (modais) vienu metu. Tai sukelia vadinamąjį "modalinį iškraipymą" (modal dispersion), kuris riboja perdavimo atstumą. Daugiamodžiai kabeliai yra pigesni nei vienmodžiai ir dažniausiai naudojami trumpesniems atstumams, pavyzdžiui, pastatų viduje, duomenų centruose, vietiniuose tinkluose (LAN). Dvi skaidulos daugiamodžiame kabelyje taip pat užtikrina dvipusį ryšį trumpesniais atstumais.

Be skaidulų tipo, optiniai kabeliai gali skirtis ir savo konstrukcija:

• Vidinius naudojimui skirti kabeliai: Šie kabeliai yra lankstesni ir neturi tokio tvirto apsauginio apvalkalo kaip lauko kabeliai. Jie naudojami pastatų viduje, siekiant sujungti biurus, serverines ar atskirus įrenginius.
• Lauko naudojimui skirti kabeliai: Šie kabeliai yra tvirtesni, atsparesni drėgmei, temperatūros pokyčiams ir mechaniniams pažeidimams. Jie dažnai turi papildomą armavimą ir apsaugą nuo graužikų.

Optinių Kabelių su Dviem Skaidulomis Privalumai

Optinių kabelių su dviem skaidulomis naudojimas suteikia daugybę privalumų, dėl kurių jie tapo standartu daugelyje šiuolaikinių tinklų:

• Didelis pralaidumas ir greitis: Optiniai kabeliai gali perduoti duomenis žymiai didesniu greičiu nei variniai kabeliai. Tai leidžia palaikyti didelės spartos internetą, vaizdo transliacijas, debesų kompiuterijos paslaugas ir kitas duomenų intensyvias programas.
• Maži signalo nuostoliai: Šviesos signalas optiniame kabelyje praranda žymiai mažiau energijos nei elektrinis signalas variniame kabelyje. Tai leidžia perduoti duomenis dideliais atstumas be poreikio naudoti signalo stiprintuvus.
• Atsparumas elektromagnetiniams trukdžiams (EMI): Kadangi optiniai kabeliai perduoda šviesos impulsus, o ne elektros srovę, jie visiškai atsparūs elektromagnetiniams trukdžiams. Tai ypač svarbu aplinkose, kur yra daug elektros prietaisų, galinčių generuoti EMI.
• Saugumas: Optinius kabelius sunkiau "pasiklausyti" nei varinius, nes tai reikalauja fizinio pjūvio ir specialios įrangos. Tai padidina tinklo saugumą.
• Mažas dydis ir svoris: Optiniai kabeliai yra plonesni ir lengvesni nei variniai kabeliai, turintys panašų pralaidumą. Tai palengvina jų montavimą ir leidžia sutaupyti vietos kabelinėse trasose.
• Ilgaamžiškumas: Tinkamai sumontuoti ir apsaugoti optiniai kabeliai gali tarnauti kelis dešimtmečius.

Taikymo Sritys

Optiniai kabeliai su dviem skaidulomis naudojami plačiai įvairiose srityse:

• Telekomunikacijų tinklai: Tai pagrindinė optinių kabelių naudojimo sritis. Jie sudaro "stuburą" interneto ir telefonijos tinklams, jungdami miestus, šalis ir žemynus.
• Vietiniai tinklai (LAN) ir duomenų centrai: Daugiamodžiai optiniai kabeliai yra populiarus pasirinkimas jungiant serverius, duomenų saugyklas ir darbo stotis duomenų centruose ir dideliuose biurų pastatuose. Dvi skaidulos užtikrina efektyvų dvipusį ryšį tarp įrenginių.
• Vaizdo stebėjimo sistemos: Aukštos raiškos kameros, tokios kaip "Dome" kameros ar "Bullet" kameros, reikalauja didelio pralaidumo duomenų perdavimo. Optiniai kabeliai leidžia perduoti vaizdo signalą iš daugelio kamerų dideliais atstumais be kokybės praradimo. Tai ypač svarbu stebint dideles teritorijas ar instaliuojant sistemas saugumo tikslais.
• Šiuolaikinės komunikacijos sistemos: Optiniai kabeliai yra būtini ir naujausioms technologijoms, tokioms kaip vaizdo konferencijos, VoIP (Voice over IP) telefonija, ir interneto paslaugų teikimui namuose (FTTH - Fiber to the Home).
• Saulės energetika ir kitos specializuotos sistemos: Nors tai nėra pagrindinė sritis, optiniai kabeliai gali būti naudojami ir specifinėse sistemose, pavyzdžiui, duomenims perduoti iš saulės energijos sistemų valdymo modulių ar kitų automatizuotų sistemų. Kai kurios naujienos, pavyzdžiui, "New Slaugių iškvietimo sistem" ar "New Smart Home" sprendimai, taip pat gali integruoti optinius sprendimus dėl jų patikimumo ir spartos.

Montavimas ir Priežiūra

Optinių kabelių montavimas reikalauja specializuotų įrankių ir žinių. Svarbu užtikrinti, kad skaidulos nebūtų per daug lenkiamos ar tempiamos, nes tai gali sukelti signalo praradimą arba visai nutraukti ryšį. Jungčių (jungiklių) ir suvirinimo (splicing) procesai turi būti atliekami itin kruopščiai.

• Jungčių tipai: Dažniausiai naudojamos jungtys yra SC, LC, ST ir FC. Kiekvienas tipas turi savo privalumus ir yra tinkamas skirtingoms programoms. Dvi skaidulos paprastai sujungiamos į vieną dvigubą jungtį.
• Suvirinimas: Optinių skaidulų suvirinimas yra procesas, kurio metu dvi skaidulos sujungia taip, kad šviesos signalas galėtų sklisti be didelių nuostolių. Tai atliekama naudojant specialius suvirinimo aparatus.

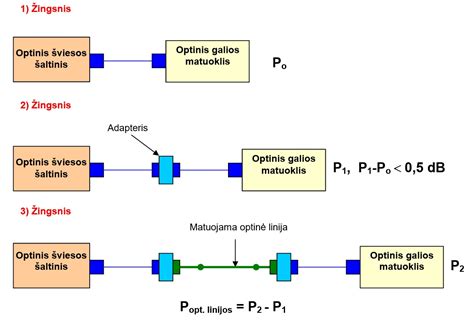

• Testavimas: Po montavimo optinio kabelio kokybė turi būti patikrinta naudojant specialius prietaisus, tokius kaip optiniai laiko srities reflektometrai (OTDR) ar galios matuokliai.

Reguliari priežiūra nėra tokia reikalinga kaip variniams kabeliams, tačiau svarbu periodiškai patikrinti kabelio fizinę būklę, ypač lauko instaliacijose, ir užtikrinti, kad aplinkos sąlygos nekeltų pavojaus.

Iššūkiai ir Ateities Perspektyvos

Nors optiniai kabeliai su dviem skaidulomis siūlo daugybę privalumų, jų diegimas gali būti brangesnis nei varinių kabelių, ypač trumpesniems atstumams. Taip pat reikalingi specializuoti įrenginiai ir kvalifikuoti specialistai montavimui ir priežiūrai.

Tačiau, technologijoms tobulėjant, optinių kabelių gamybos sąnaudos mažėja, o jų našumas ir galimybės auga. Ateityje tikėtina, kad optiniai sprendimai, įskaitant ir dviejų skaidulų kabelius, taps dar labiau paplitę, palaikydami vis didėjančius duomenų srautus ir naujas, inovatyvias technologijas, tokias kaip 5G ryšys, dirbtinis intelektas ir daiktų internetas (IoT).

Optinių kabelių su dviem skaidulomis technologija yra neatsiejama šiuolaikinės skaitmeninės eros dalis. Nuo didelių telekomunikacijų tinklų iki namų interneto jungčių, šie kabeliai užtikrina greitą, patikimą ir efektyvų duomenų perdavimą, atveriantį duris naujoms galimybėms ir sprendimams įvairiose pramonės šakose ir kasdieniame gyvenime.
