Optinis šviesolaidinis kabelis: Nuo pagrindų iki pažangiausių technologijų

Optinis šviesolaidinis kabelis, dar vadinamas optiniu jungiamuoju kabeliu, yra šiuolaikinių ryšių technologijų pagrindas. Jis leidžia perduoti informaciją dideliais greičiais ir atstumais, naudojant šviesos impulsus. Šis straipsnis detaliai apžvelgs optinio kabelio sandarą, veikimo principus, jo privalumus ir įvairias taikymo sritis, pateikiant informaciją nuo bendrųjų žinių iki specifinių techninių aspektų.

Optinio kabelio sandara: Kelių sluoksnių dizainas informacijos perdavimui

Optinis šviesolaidinis kabelis nėra vientisa konstrukcija, o sudėtingas, kelių sluoksnių įrenginys, sukurtas maksimaliai apsaugoti ir efektyviai perduoti šviesos signalus. Pagrindinis optinio kabelio elementas yra plonas stiklo arba plastiko siūlas, vadinamas šviesolaidžiu. Būtent šiuo siūlu keliauja šviesos impulsai, nešantys informaciją.

Pats šviesolaidis susideda iš dviejų pagrindinių dalių:

• Šerdis (core): Tai pats ploniausias, centrinis stiklo arba plastiko siūlas, kuriuo tiesiogiai keliauja šviesa. Šerdies skersmuo yra itin mažas, matuojamas mikrometrais (µm).
• Apsauginis sluoksnis (cladding): Tai stiklo arba plastiko sluoksnis, dengiantis šerdį. Apsauginio sluoksnio optinės savybės yra skirtingos nei šerdies - jo lūžio rodiklis yra šiek tiek mažesnis. Dėl šio skirtumo šviesos spinduliai, atsispindėdami nuo šerdies ir apsauginio sluoksnio sandūros, lieka viduje šerdies, taip užtikrinant signalo perdavimą be didelių nuostolių.

Šie pagrindiniai elementai yra papildomai apsaugoti daugybe sluoksnių:

• Pirminė danga (primary coating/buffer): Tai plonas polimero sluoksnis, tiesiogiai dengiantis šviesolaidį. Jis suteikia papildomą mechaninę apsaugą nuo įbrėžimų ir drėgmės.
• Antrinė danga (secondary coating/jacket): Dažnai tai yra storesnis polimero sluoksnis, suteikiantis kabeliui bendrą atsparumą aplinkos poveikiui ir papildomą mechaninę apsaugą.
• Armavimo elementai: Siekiant apsaugoti kabelį nuo tempimo, suspaudimo ir kitų mechaninių pažeidimų, gali būti naudojami įvairūs armavimo elementai, tokie kaip aramidiniai siūlai (pvz., Kevlar), stiklo pluošto strypai ar metalinės vielos.
• Išorinė striukė (outer jacket): Tai pats išorinis kabelio sluoksnis, pagamintas iš patvarių medžiagų (pvz., PVC, LSZH - Low Smoke Zero Halogen). Jis apsaugo kabelį nuo aplinkos veiksnių, tokių kaip UV spinduliai, drėgmė, cheminės medžiagos ir temperatūros pokyčiai.

Viename optiniame kabelyje gali būti nuo vieno iki kelių šimtų ir net tūkstančio atskirų šviesolaidžių, kurie būna susukti į atskirus gijų (strands) arba sudėti į vamzdelius (tubes). Tokia konstrukcija leidžia vienu kabeliu perduoti didelį kiekį informacijos lygiagrečiai.

Optinio kabelio veikimo principas: Šviesos atspindžio magija

Optinio kabelio veikimo principas remiasi visiško vidinio atspindžio (total internal reflection) fenomenu. Šviesos impulsai, siunčiami į šviesolaidžio šerdį, keliauja kabeliu, atsispindėdami nuo šerdies ir apsauginio sluoksnio sandūros. Kadangi apsauginio sluoksnio lūžio rodiklis yra mažesnis nei šerdies, šviesos spinduliai, pasiekę šią ribą tam tikru kampu, yra visiškai atspindimi atgal į šerdį.

Šis procesas kartojasi begalę kartų, kol šviesos impulsas pasiekia savo kelionės tikslą. Šviesos impulsų moduliavimas - įjungimas ir išjungimas arba skirtingų intensyvumų naudojimas - leidžia perduoti skaitmeninę informaciją (vienetus ir nolius). Informacija į optinį signalą paverčiama siųstuvu (transducer), dažniausiai lazeriu arba šviesos diodu (LED), o imtuve (receiver), paprastai fotodiodu, optinis signalas vėl paverčiamas elektriniu signalu, kurį gali suprasti kompiuteriai ir kiti elektroniniai įrenginiai.

Optinio kabelio tipai: Nuo vieno režimo iki daugių režimų

Optiniai šviesolaidiniai kabeliai skirstomi į dvi pagrindines kategorijas, priklausomai nuo šviesos sklidimo būdo šviesolaidžio šerdyje:

1. Vieno režimo (Single-Mode Fiber - SMF) kabeliai:

   • Šiuose kabeliuose šviesolaidžio šerdis yra itin plona (paprastai 9 µm skersmens).
   • Dėl tokio mažo skersmens šviesa šerdyje sklinda tik vienu "režimu" (viena tiesia linija), be atspindžių ar iškraipymų.
   • Vieno režimo kabeliai leidžia perduoti informaciją dideliais atstumais (dešimtis ir šimtus kilometrų) ir pasiekti itin didelius duomenų perdavimo greičius.
   • Jie dažniausiai naudojami telekomunikacijų tinkluose, tarpmiestinėse jungtyse ir didelio masto interneto infrastruktūroje.
   • Vieno režimo kabeliai reikalauja tikslesnių prijungimo įrenginių ir šviesos šaltinių (lazerio).

2. Daugių režimų (Multi-Mode Fiber - MMF) kabeliai:

   • Šiuose kabeliuose šviesolaidžio šerdis yra storesnė (paprastai 50 µm arba 62.5 µm skersmens).
   • Dėl didesnio šerdies skersmens šviesa šerdyje gali sklisti keliais skirtingais "režimais" - atsispindėdama skirtingais kampais.
   • Daugių režimų kabeliai yra pigesni nei vieno režimo, paprastesni prijungti ir reikalauja mažiau brangių šviesos šaltinių (LED).
   • Tačiau dėl skirtingų šviesos sklidimo kelių atsiranda "modalinė dispersija" (modal dispersion), kuri riboja atstumą ir greitį. Didžiausias efektyvus atstumas siekia iki 2 kilometrų (priklausomai nuo greičio ir kabelio tipo).
   • Jie dažniausiai naudojami trumpesniuose atstumuose, pavyzdžiui, pastatų viduje, duomenų centruose, lokaliuose kompiuterių tinkluose (LAN).

Optinio kabelio privalumai: Kodėl jis pakeitė varinius laidus?

Optiniai šviesolaidiniai kabeliai suteikia daugybę pranašumų, dėl kurių jie tapo dominuojančia technologija informacijos perdavimo srityje:

• Didelis duomenų perdavimo greitis ir pralaidumas: Optiniai kabeliai gali perduoti žymiai daugiau duomenų per sekundę nei tradiciniai variniai laidai. Tai leidžia pasiekti gigabitinius ir terabitinius greičius, būtinus šiuolaikinėms reikmėms, tokioms kaip vaizdo transliavimas, debesų kompiuterija ir didelių duomenų srautų apdorojimas.
• Didelis atstumas: Vieno režimo optiniai kabeliai gali perduoti signalus šimtus kilometrų be papildomų retransliatorių, o daugių režimų kabeliai - kelis kilometrus. Tai yra nepalyginamai didesnis atstumas nei varinių laidų atveju, kur signalas greitai susilpnėja.
• Atsparumas elektromagnetiniams trukdžiams (EMI): Kadangi optiniuose kabeliuose informacija perduodama šviesos impulsais, o ne elektros signalais, jie yra visiškai atsparūs elektromagnetiniams trikdžiams. Tai reiškia, kad jie gali būti naudojami aplinkoje, kur gausu elektros prietaisų, variklių ar aukštos įtampos linijų, be signalo iškraipymo ar praradimo.
• Sauga: Optiniai kabeliai negali būti lengvai "perklausyti" ar nulaužti, nes šviesos signalo perėmimas be fizinio kontakto yra labai sudėtingas ir lengvai pastebimas. Tai suteikia didesnį saugumo lygį.
• Mažesni nuostoliai: Optiniai kabeliai pasižymi labai mažais signalo nuostoliais (attenuation) per ilgą atstumą, palyginti su variniais laidais. Tai leidžia perduoti informaciją ilgiau ir su mažesniu poreikiu stiprintuvams.
• Mažas svoris ir dydis: Optiniai kabeliai yra žymiai lengvesni ir plonesni nei variniai kabeliai, turintys tokį patį duomenų perdavimo pajėgumą. Tai palengvina jų montavimą, ypač dideliuose tinkluose ir ankštose erdvėse.
• Ilgaamžiškumas: Optiniai kabeliai yra atsparūs korozijai ir aplinkos poveikiui, todėl tarnauja ilgiau nei variniai laidai.

Optinio kabelio taikymo sritys: Nuo pasaulinio tinklo iki namų

Optiniai šviesolaidiniai kabeliai yra naudojami beveik visose šiuolaikinio pasaulio ryšių srityse:

• Telekomunikacijos: Tai yra pagrindinė optinių kabelių taikymo sritis. Jie sudaro pagrindą interneto tinklams, telefono ryšiams, mobiliojo ryšio bazinių stočių jungtims ir tarptautinėms ryšių linijoms (pvz., povandeniniai optiniai kabeliai, jungiantys žemynus).
• Interneto paslaugų teikėjai (ISP): ISP naudoja optinius kabelius, kad užtikrintų greitą ir patikimą interneto ryšį savo klientams ("Fiber to the Home" - FTTH, "Fiber to the Building" - FTTB technologijos).
• Duomenų centrai: Dideli duomenų centrai, kuriuose saugoma ir apdorojama didžiulė informacijos apimtis, naudoja optinius kabelius serverių, saugojimo įrenginių ir tinklo įrangos tarpusavio sujungimui dėl didelio greičio ir pralaidumo poreikio.
• Lokaliniai kompiuterių tinklai (LAN): Optiniai kabeliai naudojami dideliuose biurų pastatuose, universitetuose ar gamyklose, kur reikalingas didelis greitis ir atsparumas trikdžiams.
• Vaizdo stebėjimo sistemos (CCTV): Aukštos raiškos vaizdo kameros perduoda didelius duomenų srautus, todėl optiniai kabeliai yra idealus sprendimas, užtikrinantis kokybišką vaizdo perdavimą dideliais atstumais.
• Pramonės ir gamybos automatizacija: Optiniai kabeliai naudojami valdymo sistemose, jutiklių duomenų perdavimui ir kitose pramonės srityse, kur svarbus patikimumas ir atsparumas aplinkos sąlygoms.
• Medicinos įranga: Kai kurios medicininės diagnostikos ir chirurginės įrangos naudoja optinius kabelius vaizdo perdavimui ar kitoms funkcijoms.
• Kariniams ir gynybos reikmėms: Optiniai kabeliai naudojami dėl savo atsparumo trukdžiams, saugumo ir galimybės veikti sudėtingomis sąlygomis.

Optinio kabelio prijungimas ir priežiūra: Tikslumo ir kruopštumo reikalaujantis procesas

Optinio kabelio prijungimas, dar vadinamas sujungimu (splicing) arba jungčių (connectors) montavimu, reikalauja specialios įrangos ir didelio tikslumo.

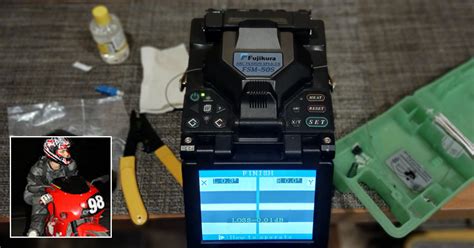

• Sujungimas (Splicing): Tai procesas, kurio metu du optiniai kabeliai sujungiami nuolat. Dažniausiai naudojamas "terminis sujungimas" (fusion splicing), kai šviesolaidžių galai ištirpinami ir sujungiami lazeriu. Taip sujungti šviesolaidžiai pasižymi labai mažais signalo nuostoliais. Taip pat egzistuoja "mechaninis sujungimas", kai šviesolaidžiai fiksuojami specialiuose mechaniniuose įtaisose.
• Jungčių montavimas (Connectorization): Jungtys leidžia atjungti ir prijungti kabelius prie įrangos ar kitų kabelių. Dažniausiai naudojamos jungčių rūšys yra SC, LC, ST, FC. Jungties montavimas reikalauja preciziško šviesolaidžio galo paruošimo ir tikslaus jo pritvirtinimo jungties viduje.
• Valymas: Optinių jungčių ir šviesolaidžių galų švara yra kritiškai svarbi. Net menkiausi nešvarumai, dulkės ar riebalai gali sukelti didelius signalo nuostolius arba visiškai blokuoti signalo perdavimą. Todėl reguliarus valymas specialiais valikliais yra būtinas.

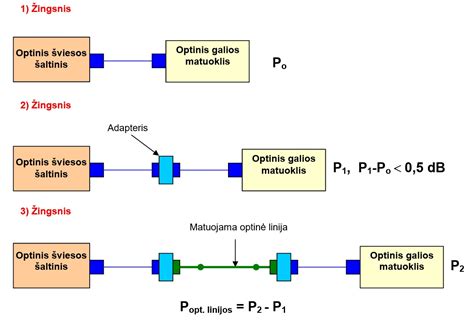

• Testavimas: Po sujungimo ar jungčių montavimo optinio kabelio veikimas tikrinamas specialiais prietaisais, tokiais kaip optinis laiko domenų reflektometras (OTDR) arba optinis galios matuoklis (Optical Power Meter). Šie prietaisai leidžia nustatyti signalo nuostolius, aptikti pažeidimus ir įvertinti kabelio kokybę.

Optinio kabelio ateitis: Dar didesni greičiai ir naujos technologijos

Optinių šviesolaidinių kabelių technologijos nuolat tobulėja. Mokslininkai ir inžinieriai dirba ties naujomis, dar pažangesnėmis sistemomis:

• Didesnis šviesolaidžių kiekis viename kabelyje: Kuriamos technologijos, leidžiančios sutalpinti šimtus ar net tūkstančius šviesolaidžių į vieną kabelį, padidinant bendrą pralaidumą.
• Nauji šviesolaidžių tipai: Tiriami nauji šviesolaidžių dizainai, pavyzdžiui, laipsniško lūžio rodiklio šviesolaidžiai (Graded-Index Fiber) ar tuščiaviduriai optiniai šviesolaidžiai (Hollow-Core Fiber), kurie gali pasiūlyti dar didesnį greitį ir mažesnius nuostolius.
• Optinio signalo apdorojimas: Keičiama ne tik kabelių, bet ir signalų perdavimo bei apdorojimo technologija, siekiant dar labiau padidinti efektyvumą ir sumažinti energijos sąnaudas.
• Optiniai bevieliai ryšiai: Nors tai skamba paradoksaliai, optinės technologijos tiria galimybes belaidžiam duomenų perdavimui dideliu greičiu, pavyzdžiui, Li-Fi (Light Fidelity), kuris naudoja šviesos diodus informacijai perduoti.

Optiniai šviesolaidiniai kabeliai yra neatsiejama šiuolaikinio pasaulio dalis, leidžianti mums bendrauti, dirbti ir pramogauti be jokių apribojimų. Nuolatinės technologinės inovacijos užtikrina, kad šis ryšių pagrindas ir toliau plėtosis, atverdama naujas galimybes ateities technologijoms.
