Skaidrus VLAN ir Pramoninių Tinklų Ateitis: Giluminė Analizė su Fiberroad FR-TSN4412

Šiuolaikiniuose pramoniniuose tinkluose, kur efektyvumas, patikimumas ir saugumas yra itin svarbūs, virtualūs vietiniai tinklai (VLAN) atlieka esminį vaidmenį. VLAN leidžia logiškai segmentuoti fizinius tinklus, suteikdami didesnį lankstumą, saugumą ir našumą. Šiame straipsnyje gilinsimės į skaidraus VLAN koncepciją, jo pranašumus ir kaip pažangiausi įrenginiai, tokie kaip Fiberroad FR-TSN4412, keičia pramonės automatizacijos kraštovaizdį.

Kas yra VLAN ir Kodėl Jis Svarbus Pramonėje?

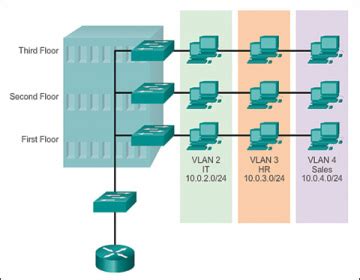

Virtualus vietinis tinklas (VLAN) yra loginis tinklas, sukurtas jungikliais. Jis leidžia logiškai segmentuoti tinklą be fizinio loginio segmentavimo. Daugeliu atvejų viename fiziniame jungiklyje gali būti sukonfigūruoti keli VLAN. Kai įrenginys siunčia duomenis į tinklą, jis yra pažymimas specialia "žyma" (tag), kuri identifikuoja, į kurį VLAN reikia siųsti duomenis. Ši sistema leidžia įrenginiams tame pačiame VLAN bendrauti tarpusavyje be maršrutizatoriaus, kas daro VLAN itin efektyvius ir lengvai valdomus.

VLAN dažnai naudojami skirtingų tipų srautui, pavyzdžiui, balso, vaizdo ir duomenų, atskirti. Balso srautui tinkle paprastai teikiama pirmenybė, siekiant išvengti vėlavimų ar nenutrūkstamų paketų. Panašiai, vaizdo įrašų srautui taip pat gali būti teikiama pirmenybė, užtikrinant sklandų ir nepertraukiamą perdavimą.

Vienas iš esminių VLAN pranašumų yra tai, kad jie gali padėti sumažinti transliavimo srautą tinkle. Transliacijos srautas - tai duomenys, siunčiami visiems tinklo įrenginiams, nepriklausomai nuo to, ar jiems jų reikia, ar ne. Pagal informaciją, esančią jo VLAN žymose, jungiklis identifikuoja paketus iš skirtingų VLAN, taip efektyviai izoliuodamas ir valdydamas srautą.

Yra keletas būdų, kaip VLAN gali būti sukonfigūruoti:

• Prievadu pagrįstas VLAN: Kiekvienas tinklo jungiklio prievadas yra priskiriamas tam tikram VLAN. Tai leidžia atskirti srautą tarp skirtingų VLAN. Tai yra labiausiai paplitęs VLAN tipas.
• Žymomis pagrįstas VLAN (Tag-based VLAN): Naudoja specialias žymas (tags) paketų antraštėse, kad identifikuotų, kurie paketai priklauso kuriems VLAN. Šis metodas yra lankstesnis nei prievadu pagrįstas VLAN.

Be šių dviejų pagrindinių tipų, VLAN gali būti klasifikuojami pagal jų paskirtį:

• Duomenų VLAN: Perduoda vartotojo duomenų srautą. Taip pat žinomi kaip vartotojo VLAN.
• Balso VLAN: Specialus duomenų VLAN tipas, sukonfigūruotas perduoti balso srautą realiuoju laiku.
• Vaizdo stebėjimo VLAN: Specialus duomenų VLAN tipas, sukonfigūruotas vykdyti realiojo laiko vaizdo srautą. Šis VLAN teikia pirmenybę balso srautui, o visiems jungiklių prievadams, kurie yra jo nariai, priskiriama ta pati balso paslaugų klasės (CoS) reikšmė.
• Valdymo VLAN: Specialus duomenų VLAN tipas, naudojamas tinklo įrenginių, tokių kaip jungikliai, maršrutizatoriai ir ugniasienės, valdymo srautui už juostos ribų.
• Numatytasis VLAN: Jungiklio konfigūracija, kai visi prievadai priskirti vienam VLAN. Tai supaprastina administravimą, nes visi tame pačiame VLAN esantys įrenginiai gali bendrauti tarpusavyje be papildomos VLAN konfigūracijos.
• Vietinis VLAN: VLAN, kuris perduoda nepažymėtą srautą. Paprastai tai yra numatytasis VLAN naujiems jungiklio prievadams.

Laikui Jautrus Tinklas (TSN) ir Jo Reikšmė Pramonėje

Laikui jautrus tinklas (TSN) yra daugiabučių standartų rinkinys, apibrėžtas IEEE 802.1 darbo grupės, siekiant užtikrinti deterministinį ryšį per Ethernet tinklus. Pramoniniuose tinkluose, kur operacijos dažnai reikalauja itin tikslaus laiko sinchronizavimo ir garantuoto delsos laiko, TSN technologija yra revoliucinė. Ji suteikia galimybę realiuoju laiku perduoti duomenis su garantuotu delsos laiku ir mažais svyravimais (jitter), kas yra gyvybiškai svarbu tokioms sistemoms kaip pramoninė automatizacija, autonominės transporto priemonės ir robotika.

TSN pagrindiniai principai apima:

• Laiko sinchronizavimas: Naudojant tokius protokolus kaip IEEE 1588 Precision Time Protocol (PTPv2), TSN užtikrina nepriekaištingą laiko sinchronizavimą visuose tinklo įrenginiuose. Tai garantuoja, kad kiekviena operacija vyksta sklandžiai ir darniai.
• Srauto planavimas: TSN leidžia iš anksto planuoti srautą, rezervuojant laiko tarpus duomenų perdavimui. Tai užtikrina, kad kritiniai duomenys pasiektų savo paskirties vietą laiku, be vėlavimų ar paketų praradimo.
• Prioritetų valdymas: TSN suteikia galimybę nustatyti skirtingus prioritetus įvairiems duomenų srautams, užtikrinant, kad svarbiausi duomenys visada būtų apdorojami pirmumo tvarka.

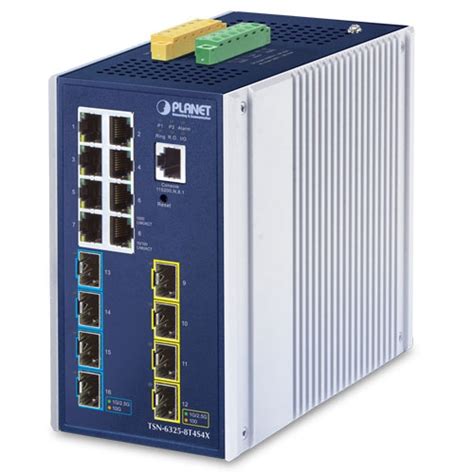

Fiberroad FR-TSN4412 jungiklis integruoja TSN technologiją, suteikdamas pramoniniams tinklams galimybę pasiekti naują efektyvumo ir patikimumo lygį. Jis palaiko TSN IEEE standartus, būtinus visapusiškam realaus laiko komunikacijos sprendimui, kuris pranoksta lūkesčius kiekviename žingsnyje.

Introduction to Time-Sensitive Networking (TSN)

Fiberroad FR-TSN4412: Pramoninių Tinklų Ateitis

Fiberroad FR-TSN4412 yra L3 valdomas TSN Ethernet jungiklis, sukurtas pakeisti pramonės automatizaciją. Šis revoliucinis jungiklis, pasižymintis žaibišku jungiamumu ir pažangiomis funkcijomis, atveria duris sklandesniam produktyvumui ir pašalina tinklo kliūtis.

Pagrindinės FR-TSN4412 savybės apima:

• Neužblokuojantis jungiklio audinys: Užtikrina sklandų ryšį ir neprilygstamą laidų pralaidumą net ekstremaliomis sąlygomis.
• Plačios darbinės temperatūros diapazonas: Veikia nuo -40°C iki +75°C, todėl idealiai tinka sudėtingoms pramoninėms aplinkoms.
• Patvarumas ir efektyvumas: IP40 patvarus aliuminio korpusas ir dizainas be ventiliatoriaus užtikrina efektyvų šilumos išsklaidymą ir optimalų funkcionalumą net ir sudėtingiausioje aplinkoje. Atsisveikinkite su paketų praradimu ir CRC klaidomis - šis galingas jungiklis kiekvieną kartą garantuoja nepriekaištingą veikimą.
• Pažangios saugumo funkcijos: Išsamus 2-4 sluoksnių prieigos kontrolės sąrašas (ACL) leidžia apriboti prieigą prie tinklo pagal šaltinio/paskirties IP adresus, TCP/UDP prievadus ar net konkrečias tinklo programas. 802.1X prievadas ir MAC pagrindu veikianti vartotojo/įrenginio autentifikacija užtikrina aukščiausio lygio saugumą krašte.
• Viena relė išvestis elektros energijos tiekimo sutrikimui: Suteikia papildomą saugumo sluoksnį, informuodama apie galimus energijos tiekimo sutrikimus. Indikatoriai: P1 (žalia), P2 (žalia), ALM (raudona).

FR-TSN4412 jungiklis yra ne tik įrenginys, bet ir visapusiškas sprendimas, skirtas sustiprinti pramoninius tinklus neprilygstamu kibernetiniu saugumu ir našumu.

VLAN Konfigūravimas Huawei OLT Įrenginiuose

Nors FR-TSN4412 yra pažangus sprendimas, supratimas, kaip konfigūruoti VLAN ir susijusias funkcijas kituose tinklo įrenginiuose, tokiuose kaip Huawei OLT (Optical Line Terminal), yra svarbus tinklo administratoriams. Pateikiami pavyzdžiai iliustruoja, kaip atlikti pagrindines konfigūracijas, susijusias su ONU (Optical Network Unit) pridėjimu ir VLAN valdymu.

Pagrindinės Huawei OLT komandos:

• display version: Patikrinti įrenginio konfigūracijos versiją.
• display board: Patikrinti įrenginio plokštės būseną.
• board confirm: Patvirtinti plokštę prieš naudojimą, jei ji nebuvo aptikta automatiškai.

ONU pridėjimas ir IP gavimas per VLAN 40:

1. Patikrinti neregistruotą ONU:display on automatfind allŠi komanda padeda nustatyti OLT PON prievadą ir neregistruoto ONU SN numerį.

2. Pridėti ir užregistruoti ONU:interface gpon 0/0 (arba atitinkamas PON plokštės interfeisas)ont add <PON prievado numeris> sn-auth <SN numeris> OMCI ont-lineprofile-name <profilio pavadinimas> ont-srvprofile-id <profilio ID>Pavyzdžiui: ont add 7 sn-auth HWTC19507F78 OMCI ont-lineprofile-name line-profile_100 ont-srvprofile-id 100

3. Konfigūruoti tinklo prievado VLAN:ont prievadas native-vlan <PON prievadas> <ONU numeris> eth <eth prievado numeris> vlan <VLAN ID>Pavyzdžiui, norint sukonfigūruoti 11-ąjį ONU 7-ojo PON prievado 1-ąjį Ethernet prievadą su VLAN 40:ont prievadas native-vlan 7 11 eth 1 vlan 40

4. Konfigūruoti paslaugos prievadą:quit (išeiti iš GPON interfeiso konfigūracijos)service-port vlan <VLAN ID> gpon <PON prievadas/ONU numeris> gemport <gemport numeris> multi-service user-vlan <VLAN ID> tag-transform translatePavyzdžiui: service-port vlan 40 gpon 0/0/7 ont 11 gemport 1 multi-service user-vlan 40 tag-transform translate

ONU keitimas ir IP gavimas per VLAN 40:

Procesas panašus į ONU pridėjimą, tačiau naudojama ont modify komanda vietoj ont add.

1. Patikrinti neregistruotą ONU:display on automatfind all

2. Pakeisti ONU:interface gpon 0/0ont modify <PON prievadas> <ONU numeris> sn-auth <SN numeris>Pavyzdžiui: ont modify 0 12 sn-auth 485754431952D4C0 (čia 0/12 gali reikšti specifinį ONU identifikatorių)

Po šių konfigūracijų atliekami tolesni veiksmai, kaip aprašyta aukščiau (VLAN ir paslaugos prievado konfigūravimas).

Papildomi patikrinimai:

• display ont optical-info <PON prievadas> <ONU numeris>: Patikrinti GPON DDM (Digital Diagnostic Monitoring) reikšmes, kurios rodo optinio modulio būseną, lazerio būseną, siuntimo ir gavimo galios lygius ir kt.
• display port state all: Patikrinti prievadų būseną.
• display ont info <PON prievadas> <ONU numeris>: Peržiūrėti išsamią GPON registracijos informaciją apie konkretų ONU, įskaitant jo veikimo būseną, konfigūracijos būseną, autentifikavimo tipą, serijos numerį, linijos ir paslaugos profilius.

Šios komandos ir procedūros leidžia tinklo administratoriams efektyviai valdyti ir konfigūruoti ONU įrenginius Huawei OLT sistemose, užtikrinant sklandų duomenų perdavimą ir tinklo funkcionalumą, įskaitant VLAN valdymą.

Išplėstinės VLAN Koncepcijos: QinQ ir Dvigubas VLAN

Siekiant dar labiau padidinti tinklo lankstumą ir pajėgumą, naudojamos išplėstinės VLAN technologijos, tokios kaip QinQ ir dvigubas VLAN.

QinQ žymėjimas (IEEE 802.1ad):

QinQ žymėjimas yra metodas, naudojamas išplėsti virtualių vietinių tinklų (VLAN) galimybes. Užuot turėjęs vieną VLAN vienam klientui, QinQ leidžia vienu fiziniu ryšiu nešioti kelis VLAN. Tai ypač naudinga, kai klientams reikia prisijungti prie kelių VLAN arba kai paslaugų teikėjai turi pasiūlyti skirtingus paslaugų lygius toje pačioje fizinėje infrastruktūroje.

QinQ žymėjime kiekvienam kliento VLAN suteikiamas unikalus paslaugų teikėjo tilto visuotinis identifikatorius (S-TAG). Šis S-TAG naudojamas kliento VLAN identifikuoti, kai jis perduodamas tiekėjo tinklu. Kai kliento VLAN pasiekia savo paskirties vietą, S-TAG pašalinamas ir atkuriamas pirminis kliento VLAN ID. QinQ žymėjimas gali būti naudojamas kartu su kitais būdais, pvz., Paslaugos kokybe (QoS), siekiant teikti skirtingus paslaugų lygius skirtingiems klientams.

Dvigubas VLAN:

Dvigubas VLAN reiškia du VLAN, sukonfigūruotus veikti kartu. Tokios konfigūracijos naudojimas turi keletą privalumų:

• Saugumas: Jei viename VLAN turite neskelbtinų duomenų, kuriuos norite apsaugoti, antrąjį VLAN galite naudoti kaip DMZ (Demilitarized Zone). Tai leis apsaugoti duomenis, tuo pačiu leidžiant jiems būti pasiekiamiems iš išorės tinklų.
• Našumo gerinimas: Atskirdami srautą į skirtingus VLAN, galite sumažinti tinklo spūstis ir pagerinti bendrą pralaidumą.
• Perteklius ir patikimumas: Dvigubas VLAN gali padidinti saugumą, suteikdamas perteklių ir padidindamas sistemos atsparumą gedimams.

Šios išplėstinės technologijos, kartu su pažangiais jungikliais kaip FR-TSN4412, leidžia kurti itin lanksčius, saugius ir našius pramoninius tinklus, atitinkančius vis didėjančius šiuolaikinio pasaulio reikalavimus.

OLT Įrenginių Specifikacijos ir Konfigūravimo Scenarijai

Pateikiami pavyzdžiai iliustruoja skirtingų OLT įrenginių specifikacijas ir konfigūravimo niuansus, kurie yra svarbūs kuriant ir prižiūrint plačiajuosčio ryšio tinklus, ypač naudojant GPON technologiją.

OLT-E8V Savybės:

OLT-E8V yra įrenginys, siūlantis 8 x GE (vario) ir 4 x GE (SFP) + 4 x 10GE (SFP+) sąsajas, skirtas UPLINK. Pasroviui jis turi 8 EPON OLT prievadus. Šis 1U aukščio 19 colių stovo laikiklis pasižymi mažais gabaritais, patogumu, lankstumu, paprastu naudojimu ir dideliu našumu. Jis ypač tinkamas diegti kompaktiškoje patalpoje.

VSOL V1600D8 EPON OLT Savybės:

VSOL V1600D8 EPON OLT su 8 prievadais pasižymi dideliu integracijos ir universalumo laipsniu, todėl tinkamas įvairiems tinklo taikymo scenarijams. Jis palaiko 8 EPON OLT sąsajas ir pasižymi didelio tankio PON prievadų dizainu, kuris gali efektyviai pagerinti tinklo prieigos galimybes. Įrenginys palaiko lanksčią viršutinio ryšio prievado konfigūraciją, leidžiantį pasirinkti optinį ar elektrinį prievadą pagal tinklo reikalavimus, taip prisitaikant prie skirtingų "Metro" tinklo aplinkų. Be to, VSOL OLT įrenginiai pasižymi dideliu patikimumu ir palaiko dvigubą maitinimo šaltinį, užtikrinant stabilų įrenginių veikimą kritinėse paslaugose.

Konfigūravimo Scenarijai ir Komandos:

Pateikti pavyzdžiai su MA5608T parodo konkrečius veiksmus, kaip sukonfigūruoti VLAN ir susijusias paslaugas. Tai apima:

• ONU registracijos valdymas: Nustatymas, ar ONU yra registruotas, ir jo SN numerio gavimas.
• GPON prievado konfigūravimas: Nustatymas interface gpon 0/0 ir vėlesni veiksmai su ONU.
• Paslaugų prievadų konfigūravimas: Nustatant VLAN ID, GEM prievadą ir kitus paslaugos parametrus.
• Optinio modulio būklės stebėjimas: Naudojant display ont optical-info komandą, kuri suteikia informacijos apie optinio modulio parametrus, tokius kaip temperatūra, siuntimo ir gavimo galia, ir kt. Tai yra gyvybiškai svarbu siekiant užtikrinti tinklo stabilumą ir diagnozuoti galimas problemas.
• ONU veikimo būsenos stebėjimas: Naudojant display ont info komandą, kuri pateikia išsamią informaciją apie ONU veikimo būseną, konfigūraciją, autentifikavimą ir kitus svarbius parametrus.

Šie konkretūs pavyzdžiai su Huawei OLT įrenginiais iliustruoja praktinį VLAN ir GPON technologijų pritaikymą, leidžiantį tinklo administratoriams efektyviai valdyti ir optimizuoti plačiajuosčio ryšio tinklus.
