Šiuolaikinėje pramonėje, kurioje efektyvumas, patikimumas ir nuotolinis valdymas yra itin svarbūs, ryšių protokolai atlieka gyvybiškai svarbų vaidmenį. Tarp daugelio naudojamų standartų, Modbus RTU per RS485 sąsają išlieka vienu populiariausių ir universaliausių sprendimų, ypač automatizuojant ir stebint įvairius pramoninius procesus. Šis straipsnis gilinsis į Modbus RTU RS485 įrenginių specifiką, jų taikymą ir privalumus, pateikiant informaciją nuo pagrindinių sąvokų iki sudėtingesnių konfigūracijų.
Kas yra Modbus RTU ir RS485?
Prieš nagrinėjant konkrečius įrenginius, svarbu suprasti pagrindinius protokolus ir sąsajas, kurios sudaro šios technologijos pagrindą.
Modbus: Tai atviras ryšių protokolas, sukurtas 1979 m. „Modicon“ (dabar „Schneider Electric“) pramoniniams elektroniniams įrenginiams bendrauti. Jis veikia kaip taikomojo lygio protokolas, apibrėžiantis pranešimų struktūrą, kurią naudoja įrenginiai, norintys bendrauti per tinklą. Modbus protokolas yra plačiai naudojamas SCADA (Supervisory Control and Data Acquisition) sistemose.
RTU (Remote Terminal Unit): Tai viena iš dviejų pagrindinių Modbus veikimo režimų (kitas yra ASCII). RTU režimas naudoja dvejetainę duomenų reprezentaciją, kuri yra efektyvesnė ir reikalauja mažiau pralaidumo nei ASCII režimas. Šis režimas yra dažniausiai naudojamas dėl savo paprastumo ir efektyvumo.

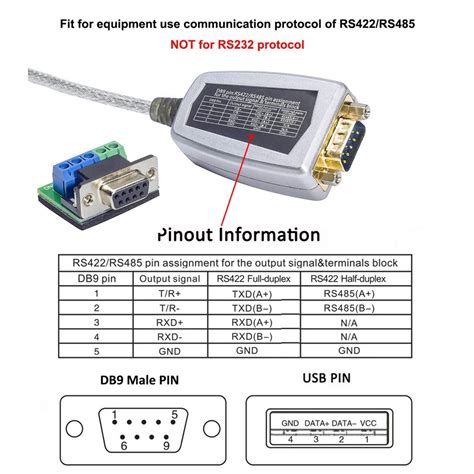

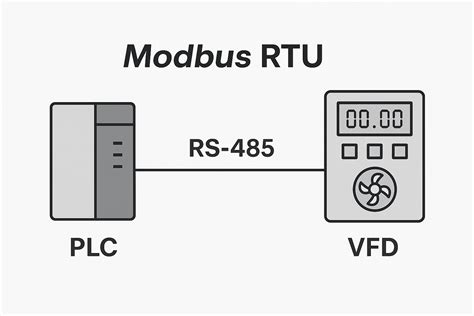

RS485: Tai standartas, apibrėžiantis elektrinius charakteristikas ir ryšio protokolą nuosekliajam ryšiui tarp daugelio įrenginių. RS485 naudoja diferencialinį signalizavimą, kas leidžia jam veikti dideliais atstumais (iki 1200 metrų) ir dideliu greičiu (iki 10 Mbps), kartu būnant atsparumu triukšmui ir elektromagnetiniams trukdžiams. Tai daro jį idealia sąsaja pramoninėms aplinkoms, kurios dažnai yra pilnos elektros prietaisų, galinčių generuoti triukšmą. RS485 tinklas gali būti sudarytas iš vieno „master“ įrenginio ir daugelio „slave“ įrenginių, kurie bendrauja serijiniu būdu.
Modbus RTU RS485 Įrenginių Funkcionalumas ir Paskirtis
Modbus RTU RS485 įrenginiai yra skirti automatizuoti ir valdyti įvairias pramonines funkcijas. Jų pagrindinė paskirtis yra leisti skirtingiems prietaisams keistis duomenimis ir komandomis per RS485 tinklą, naudojant Modbus RTU protokolą. Šie įrenginiai gali atlikti daugybę funkcijų:
Relinių modulių valdymas: Tai vienas dažniausių taikymų. Modbus RTU reliniai moduliai leidžia nuotoliniu būdu įjungti arba išjungti elektros grandines. Jie gali valdyti kištukinius lizdus, apšvietimo sistemas, variklius, siurblius ir kitus elektros prietaisus. Tokie moduliai, kaip aprašytasis su 8 bistabilėmis relėmis (maks. 250 Vac, maks. 16 A), yra skirti valdyti didesnes apkrovas ir užtikrina patikimą veikimą. Bistabilės relės, skirtingai nei monostabilės, išlaiko savo būseną net ir dingus maitinimui, kas yra svarbu tam tikrose programose.
Duomenų kaupikliai ir IoT šliuzai: Kai kurie įrenginiai veikia kaip duomenų kaupikliai arba daiktų interneto (IoT) šliuzai. Jie gali rinkti duomenis iš įvairių RS485 jutiklių (temperatūros, slėgio, drėgmės, energijos skaitiklių ir kt.) ir perduoti juos į centrinę sistemą ar debesų platformą. Tokie įrenginiai, turintys Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS sąsajas ir PoE (Power over Ethernet) palaikymą, gali veikti kaip tiltas tarp pramoninio tinklo ir interneto, leidžiantys nuotolinį stebėjimą ir valdymą.
Protokolo konvertavimas: Sudėtingesni Modbus RTU RS485 įrenginiai gali veikti kaip protokolų keitikliai. Pavyzdžiui, jie gali konvertuoti Modbus RTU duomenis į JSON formatą, kurį vėliau galima perduoti per MQTT protokolą į debesų platformą. Tai suteikia lankstumo integruojant skirtingas sistemas ir protokolus. Jie gali palaikyti įvairius RS485 protokolus, įskaitant standartinius (pvz., Modbus RTU 645 prietaiso 97/07 versijos) ir nestandartinius.
Techninės Specifikacijos ir Savybės
Modbus RTU RS485 įrenginiai pasižymi įvairiomis techninėmis specifikacijomis, kurios lemia jų tinkamumą konkrečioms reikmėms.
Maitinimo įtampa: Šie įrenginiai gali veikti su įvairia maitinimo įtampa. Kai kurie reikalauja 12-48 V DC, kitiems pakanka 5V DC. Kai kurie įrenginiai, turintys PoE prievadą, gali būti maitinami tiesiogiai per Ethernet kabelį, palaikant IEEE 802.3af standartą. Maitinimo ir signalo atskyrimas (kaip nurodyta viename iš aprašytų įrenginių) yra svarbus patikimumui ir saugumui.
Ryšio sąsajos: Be pagrindinės RS485 sąsajos, įrenginiai gali turėti ir kitas jungtis, tokias kaip Ethernet (su arba be PoE). Ethernet jungtis leidžia greitesnį ir patogesnį ryšį su tinklu, ypač kai naudojamas kaip IoT šliuzas.
Perdavimo sparta: RS485 sąsajos perdavimo sparta gali būti konfigūruojama, palaikant įvairias reikšmes nuo 4800 bps iki 256000 bps. Dažniausiai naudojamas numatytasis formatas yra 9600, N, 8, 1 (9600 bps, be pariteto, 8 duomenų bitai, 1 stop bitas). Tinkamos perdavimo spartos pasirinkimas priklauso nuo tinklo ilgio, įrenginių skaičiaus ir duomenų kiekio.
RS485 adresavimas: Kiekvienas „slave“ įrenginys RS485 tinkle turi turėti unikalų adresą, paprastai nuo 1 iki 255. Tai leidžia „master“ įrenginiui siųsti komandas ir skaityti duomenis iš konkretaus įrenginio.
Apsauga: RS485 jungčių apsauga nuo žaibo ir viršįtampių (pvz., 600W apsauga) bei ESD (elektrostatinės iškrovos) apsauga (pvz., 15 kV) yra labai svarbi, siekiant užtikrinti įrenginių ilgaamžiškumą ir patikimumą pramoninėse aplinkose.
Montavimas: Dauguma šių įrenginių yra suprojektuoti montuoti ant DIN bėgelio, kas palengvina jų instaliaciją pramoninėse spintose ir automatikos sistemose. Korpusai dažniausiai yra pagaminti iš ABS plastiko, užtikrinant atsparumą ir apsaugą.
LED indikatoriai: LED indikatoriai (pvz., STA, TXD, RXD) padeda stebėti įrenginio veikimo būseną, duomenų siuntimą ir gavimą, kas yra naudinga diagnostikai ir trikčių šalinimui.
TK4S & Weintek MT8071iE "Modbus-RTU" via RS485
Pritaikymo Galimybės Pramonėje
Modbus RTU RS485 įrenginiai yra nepaprastai universalūs ir gali būti pritaikyti įvairiose pramonės srityse:
- Pastatų automatika: Valdant apšvietimą, šildymo, vėdinimo ir oro kondicionavimo (HVAC) sistemas, taip pat stebint energijos suvartojimą.
- Gamybos automatizacija: Kontroliuojant gamybos linijas, variklius, siurblius, ventiliatorius ir kitus procesų valdymo įrenginius.
- Energijos stebėsena: Renkant duomenis iš išmaniųjų skaitiklių, energijos matuoklių ir kitų energijos tiekimo sistemos komponentų.
- Vandens ir nuotekų valymas: Stebint ir valdant siurblių, vožtuvų ir kitų įrenginių veikimą.
- Sauga ir apsauga: Integruojant su saugos sistemomis, stebint durų, langų ir kitų prieigos taškų būseną.
- Pramoninis IoT: Veikiant kaip ryšio tiltai tarp lauko įrenginių ir debesų platformų, leidžiant realiu laiku stebėti ir analizuoti duomenis.
- Pramoninės įrangos nuotolinė prieiga: Kuriant saugius tinklus, leidžiančius nuotoliniu būdu konfigūruoti, prižiūrėti ir valdyti pramoninę įrangą.
Iššūkiai ir Svarstymai
Nors Modbus RTU RS485 yra patikimas ir plačiai naudojamas protokolas, diegiant ir naudojant šiuos įrenginius, reikia atsižvelgti į kelis aspektus:
- Tinklo topologija: RS485 tinklas dažniausiai yra magistralės (bus) topologijos. Tinkamai sujungti laidus, nutraukti magistralę tinkamais rezistoriais ir užtikrinti gerą įžeminimą yra labai svarbu, siekiant išvengti signalo atspindžių ir triukšmo.
- Adresavimo konfliktai: Kiekvienas „slave“ įrenginys turi turėti unikalų adresą. Adresų konfliktai gali sukelti ryšio sutrikimus.
- Duomenų formatas ir paritetas: „Master“ ir „slave“ įrenginiai turi būti sukonfigūruoti suderinamai dėl duomenų perdavimo spartos, pariteto ir duomenų bitų skaičiaus.
- Atstumas ir greitis: Nors RS485 palaiko ilgus atstumus, didelis atstumas ir didelis perdavimo greitis gali reikalauti specialių stiprintuvų ar kabelių.
- Saugumas: Nors Modbus RTU pats savaime neturi įmontuotų saugumo funkcijų, tinklo saugumas gali būti užtikrinamas naudojant papildomus metodus, tokius kaip tinklo segmentavimas, VPN arba saugūs IoT platformų sprendimai.
Išvada
Modbus RTU RS485 įrenginiai yra esminė šiuolaikinės pramoninės automatizacijos dalis. Jų patikimumas, universalumas ir atsparumas triukšmui daro juos idealiais sprendimais įvairioms stebėjimo ir valdymo užduotims atlikti. Nuo paprastų relinių modulių iki sudėtingų IoT šliuzų, šie įrenginiai leidžia efektyviai valdyti procesus, rinkti duomenis ir optimizuoti pramoninę veiklą. Supratimas apie pagrindinius protokolus, technines specifikacijas ir tinkamas instaliavimo praktikas yra raktas į sėkmingą šių technologijų diegimą ir naudojimą.
