Modbus Ethernet Valdymas: Naujos Galimybės Pramonės Automatizavime

Modbus protokolas, sukurtas dar 1979 metais, išliko vienu iš svarbiausių ir plačiausiai naudojamų komunikacijos protokolų pramonės automatizavimo srityje. Jo paprastumas, lankstumas ir gebėjimas vienu metu valdyti iki dviejų šimtų keturiasdešimt įrenginių padarė jį nepakeičiamu įrankiu įvairiose pramonės šakose. Nors pradžioje jis buvo orientuotas į serialinius ryšius, tokius kaip RS-485, šiuolaikinės technologijos leido Modbus peržengti šiuos ribas ir integruotis į Ethernet tinklus, atveriant naujas galimybes efektyviam prietaisų ir sistemų valdymui. Šiame straipsnyje gilinsimės į Modbus Ethernet valdymą, jo privalumus, įgyvendinimo būdus ir praktinius taikymus, ypatingą dėmesį skiriant TERRACOM ir Senteros gaminių sprendimams.

Modbus Protokolo Pagrindai ir Jo Evoliucija

Modbus protokolas veikia Master-Slave (dabar dažniau vadinamas Client-Server) architektūra. Šiame modelyje vienas įrenginys, "master" (arba klientas), inicijuoja komunikaciją ir siunčia užklausas, o kiti įrenginiai, "slave" (arba serveriai), atsako į šias užklausas ir teikia reikiamą informaciją arba atlieka nurodytus veiksmus. Ši architektūra užtikrina aiškią kontrolę ir valdymą sistemoje.

Pagrindinės Modbus savybės apima:

• Paprastumas: Protokolo struktūra yra gana paprasta, todėl jį lengva suprasti, įdiegti ir prižiūrėti. Tai taip pat reiškia, kad nereikia sudėtingų licencijavimo mokesčių.
• Duomenų perdavimas: Modbus gali naudoti įvairius fizinius ryšio sluoksnius, įskaitant serialinius (RS-232, RS-485) ir Ethernet tinklus (TCP/IP). Būtent Modbus TCP/IP yra svarbus mūsų nagrinėjamam aspektui, leidžiantis duomenims keliauti per standartinius IP tinklus.
• Duomenų formatas: Modbus duomenų paketą sudaro įrenginio adresas, funkcijos kodas (nurodantis, kokią operaciją reikia atlikti, pvz., skaityti ar rašyti), duomenų adresas (nurodantis konkrečią vietą duomenų atmintyje) ir patys duomenys.
• Skaičiaus formatas: Protokolas palaiko įvairius skaičių formatavimo būdus, įskaitant binarinį ir BCD (Binary Coded Decimal).
• Funkcijos: Modbus apibrėžia daugybę funkcijų, kurios leidžia atlikti įvairias operacijas, tokias kaip duomenų skaitymas iš įrenginio registru, duomenų rašymas į registrus, diskretinių įėjimų ir išėjimų būsenos skaitymas ir keitimas.

Šios savybės lėmė Modbus plačią paplitimą pramonės automatizavimo sistemose, įskaitant jutiklių tinklus, valdymo sistemas, dažnio keitiklius ir daugelį kitų pramoninių prietaisų. Taip pat egzistuoja gausybė Modbus bibliotekų ir įrankių, palengvinančių jo implementavimą įvairiose programavimo platformose.

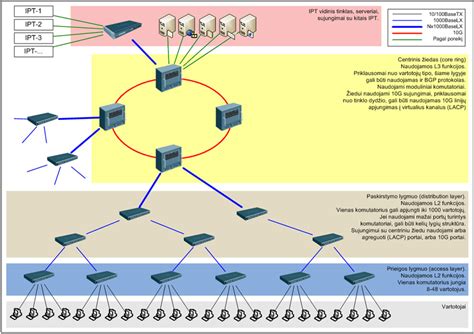

Modbus Ethernet Valdymas: Privalumai ir Galimybės

Modbus TCP/IP perėjimas į Ethernet tinklus atvėrė naujas galimybes dėl keleto priežasčių:

• Didelis greitis ir pralaidumas: Ethernet tinklai, palyginti su tradiciniais serialiniais ryšiais, siūlo žymiai didesnį duomenų perdavimo greitį ir pralaidumą. Tai ypač svarbu sistemose, kur reikia greitai apdoroti didelius duomenų kiekius, pavyzdžiui, energijos skaitiklių ar sudėtingų procesų stebėjime.
• Infrastruktūros panaudojimas: Daugelyje pramoninių objektų jau yra įdiegtos Ethernet tinklo infrastruktūros. Modbus TCP/IP leidžia išnaudoti šią esamą infrastruktūrą, nereikalaujant papildomų laidų tiesimo ar specializuotų tinklų kūrimo.
• Nuotolinė prieiga ir valdymas: Ethernet tinklai leidžia lengvai pasiekti ir valdyti įrenginius nuotoliniu būdu per internetą. Tai suteikia galimybę stebėti sistemų veikimą, atlikti konfigūraciją, diagnostiką ir netgi koreguoti parametrus iš bet kurios pasaulio vietos.
• Integravimas su kitomis sistemomis: Ethernet tinklai palengvina Modbus prietaisų integravimą su aukštesnio lygio valdymo sistemomis, tokiomis kaip SCADA (Supervisory Control and Data Acquisition) ar DCS (Distributed Control System), taip pat su verslo valdymo sistemomis (ERP).
• Saugumas: Nors Modbus protokolas pats savaime nėra ypač saugus, naudojant Ethernet tinklus, galima taikyti papildomas saugumo priemones, tokias kaip VPN (Virtual Private Network) ar ugniasienės, siekiant apsaugoti duomenų perdavimą.

TERRACOM ir Senteros Sprendimai Modbus Ethernet Valdymui

Tiek TERRACOM, tiek Senteros gamintojai siūlo sprendimus, kurie palengvina Modbus tinklų diegimą ir valdymą, įskaitant ir Ethernet sąsajas.

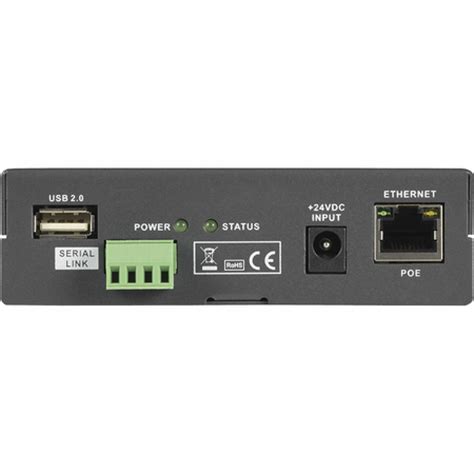

TERRACOM TDO340 yra vienas iš tokių produktų, kuris, nors ir orientuotas į Modbus RTU (per RS-485), gali būti integruotas į platesnes sistemas per atitinkamus konverterius ar šliuzus. Šis modulis pasižymi šiomis savybėmis:

• Įėjimas: Modbus RTU - RS-485, leidžiantis prijungti jį prie tradicinių serialinių Modbus tinklų.
• Išėjimas: 4-kanalų SPST reliniai kontaktai, leidžiantys valdyti iki keturių nepriklausomų prietaisų.
• Nominali apkrova: 3 A prie 250 Vac; 3 A prie 30 Vdc, tinkamas įvairioms mažoms ir vidutinėms apkrovoms.
• "Non-volatile" atmintis: Išsaugo ir atkuria relės būsenas nutrūkus elektros energijos tiekimui, užtikrinant sistemos tęstinumą.
• Darbinė temperatūra / drėgmė: -20…55 °C / 10…90 % (be kondensacijos), užtikrinant patikimą veikimą įvairiose aplinkos sąlygose.
• Montuojamas ant DIN bėgelio: Palengvina montavimą pramoninėse spintelėse.
• Maitinimas: 5…28 Vdc, suteikiant lankstumo maitinimo šaltinio pasirinkimui.
• Garantija: 3 metai, rodantis gamintojo pasitikėjimą savo produktu.

Nors TDO340 tiesiogiai nepalaiko Modbus Ethernet, jis gali būti naudojamas kaip dalis didesnės sistemos, kurios dalis yra Modbus TCP/IP šliuzas. Toks šliuzas konvertuoja Modbus TCP/IP duomenis į Modbus RTU ir atvirkščiai, leidžiantis integruoti RTU įrenginius į Ethernet tinklą.

Senteros gaminių pasiūla yra platesnė ir labiau orientuota į Modbus tinklų kūrimą ir valdymą, įskaitant ir galimybes, susijusias su Ethernet integravimu:

• Modbus RTU tinklo ir konfigūravimo įrankiai: Senteros produktai leidžia lengvai sujungti skirtingus įrenginius į Modbus RTU tinklą. Tai apima galimybes konfigūruoti, stebėti ir valdyti ventiliacijos sistemas, ventiliatorius, sklendes ir kitus prietaisus.
• Konfigūravimo įrankiai:
  • 3SM Center programinė įranga (3S Modbus): Automatiškai atpažįsta prijungtus Senteros gaminius, leidžia juos stebėti ir konfigūruoti. Prie kompiuterio Senteros gaminius galima prijungti per Modbus į USB konverterį.
  • Sensistant Modbus konfigūravimo pultelis: Skirtas parametrams konfigūruoti pastatuose, kai nėra galimybės tiesiogiai prijungti gaminio prie kompiuterio. Pultelis prijungiamas prie vieno Senteros gaminio per Modbus RTU ir leidžia stebėti ar konfigūruoti prijungtą gaminį.
• Garsinė gedimo signalizacija: Specialus stebėjimo ir signalizacijos konverteris, kuris gedimo atveju įjungia garsinę signalizaciją ir perduoda informaciją apie gedimą per Modbus RTU pagrindiniam valdikliui. Tai padeda greitai reaguoti į gedimus net ir sunkiai pasiekiamose vietose.
• Tinklo gaminiai: Šie produktai leidžia lengvai sujungti Senteros gaminius į tinklą per Modbus RTU. Jie yra pagrindas kuriant efektyvius ventiliacijos sistemos valdymo sprendimus, kurie gali veikti autonomiškai arba būti prijungti prie interneto.
  • Sentera Modbus RTU ir 0-10 VDC analoginio signalo konverteriai: Leidžia integruoti išorinius įrenginius, neturinčius Modbus sąsajos (pvz., EC ventiliatorius, sklendžių pavaros, vožtuvai), į Senteros valdymo sistemą. Jie konvertuoja Modbus RTU į analoginius signalus arba atvirkščiai, suteikdami didesnį universalumą.
  • Maitinimo šaltiniai ir Modbus RTU skirstytuvai: Supaprastina kelių Senteros gaminių sujungimą, paskirstydami Modbus RTU ryšį ir 24 VDC maitinimą. RJ45 jungtys padidina efektyvumą ir sumažina pajungimo klaidas. Didesniems tinklams Modbus RTU šaltiniai (repiteriai) gali būti naudojami ryšiui sustiprinti ilgesnėse tinklo linijose.
  • Interneto moduliai (Gateway): Senteros valdymo sprendimus galima prijungti prie interneto per šiuos modulius. Tai suteikia papildomas funkcijas, tokias kaip duomenų registravimas, perspėjimo pranešimai, nuotolinis parametrų keitimas ir programinės įrangos atnaujinimai. Tai leidžia valdyti sistemą per kompiuterį ar išmanųjį įrenginį, o gedimo atveju - suteikti nuotolinę prieigą inžinieriams, taupant laiką ir išvengiant nereikalingų išvykimų.

Pajungimo galimybės: Senteros gaminiai siūlo dviejų tipų pajungimą: per A ir B gnybtus (tik Modbus informacija) arba per RJ45 ar RS485 jungtį (Modbus informacija ir maitinimo įtampa PoM). Tai suteikia vartotojui lankstumo pasirinkti tinkamiausią pajungimo būdą montavimo metu.

Modbus TCP/IP Šliuzai ir Protokolo Keitikliai

Viena iš svarbiausių priemonių Modbus Ethernet valdymui yra Modbus TCP/IP šliuzai (gateways) ir protokolo keitikliai. Šie įrenginiai veikia kaip tarpininkai tarp Modbus TCP/IP tinklo ir Modbus RTU (arba kitų serialinių protokolų) įrenginių.

MR-(F)-GW yra kompaktiškas Modbus RTU / Modbus TCP šliuzas, kuris leidžia dvikryptį duomenų mainą tarp Modbus RTU lauko magistralės įrenginių ir Modbus TCP pagrindinio (kliento). Jis gali veikti dviem režimais:

1. Skaidrus šliuzas (Modbus RTU per TCP): Šiuo režimu MR-(F)-GW tiesiog perduoda Modbus RTU duomenis per TCP/IP tinklą, neinterpretuodamas jų turinio. Jis veikia kaip tunelis, leidžiantis Modbus RTU įrenginiams bendrauti su Modbus TCP klientu.
2. Protokolo keitiklis (Modbus TCP režimas): Šiuo režimu MR-(F)-GW aktyviai konvertuoja Modbus TCP užklausas į Modbus RTU komandas ir atvirkščiai. Tai leidžia Modbus TCP klientui bendrauti su Modbus RTU įrenginiais taip, lyg jie patys būtų Modbus TCP įrenginiai.

MR-Gateway prijungiamas prie METZ CONNECT Modbus RTU įrenginių per du 4 polių gnybtus ir trumpiklį. Integruotas žiniatinklio serveris leidžia nustatyti parametrus, valdyti ir stebėti abi sąsajas (Ethernet / RS485). Šis žiniatinklio serveris taip pat naudojamas programinei įrangai atnaujinti, užtikrinant, kad įrenginys visada veiktų su naujausia programine įranga.

Kamstrup Modbus TCP Komunikacijos Moduliai

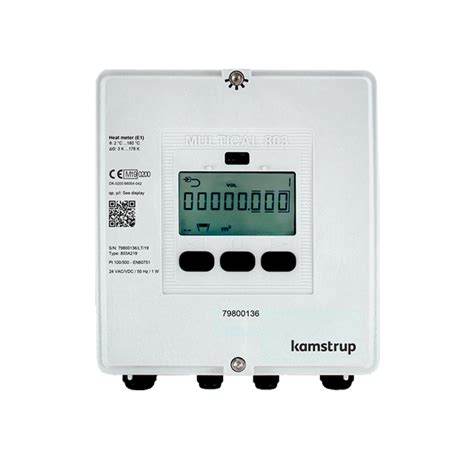

Energijos skaitiklių gamintojas Kamstrup taip pat siūlo Modbus TCP komunikacijos modulius, kurie yra suderinami su jų Multical 603 ir 803 serijos skaitikliais. Šie modernūs ir patogiai montuojami moduliai palaiko dažniausiai naudojamus šildymo ir vėsinimo registrus. Galimos skirtingos modulių konfigūracijos:

• xx-yy-300 (Default): Standartinė MULTICAL® 603 ir 803 duomenų schema.
• xx-yy-301 (Legacy): Senesnio tipo duomenų telegrama, iš dalies suderinama su MULTICAL® 602 skaičiuotuvo telegrama.

Šie moduliai yra sukurti atsižvelgiant į didelį lankstumą, leidžiantį atlikti stebėjimo, kontrolės ar duomenų analizės programas. Modbus TCP protokolas palengvina įvairius skaitiklių duomenų formatavimus, kad būtų galima susidoroti su skirtinga skaitymo įranga. Pasikeitus skaitiklio duomenims, Modbus TCP modulis juos atnaujina itin greitai, todėl tinka naudoti tiek stebėjimui, tiek kontrolei. MULTICAL® energijos skaitikliai palaiko didelį duomenų kiekį, ir visi susiję duomenys bei jų analizė gali būti nuskaityti.

Signalizacija: MULTICAL® informaciniai kodai apima bendrą aliarmą, srauto klaidą, temperatūros klaidą, vandens nuotėkį, didelį srautą, orą sistemoje ir neteisingą srauto kryptį.

Kontrolė ir reguliavimas: Duomenys gali būti nuskaitomi kelių sekundžių intervalais labai dideliu greičiu, todėl jie tinkami naudoti kontrolės ir reguliavimo tikslais.

Nuotolinis PQT valdiklio valdymas: Galimas PQT valdiklio nuotolinis valdymas, nes galima nuskaityti PQT valdiklių ribinius nustatymus ir įrašyti juos per Modbus komandas. Taip srautą galima valdyti pastato valdikliu, tiesiog nustatant vieną ar daugiau ribinių nustatymų PQT valdiklyje.

Išvados apie Modbus Ethernet Valdymą

Modbus Ethernet valdymas atveria naujas galimybes pramonės automatizavime, suteikdamas didesnį greitį, lankstumą ir nuotolinio valdymo galimybes. Nors Modbus protokolas turi savo istoriją, jo adaptacija prie Ethernet tinklų per Modbus TCP/IP parodo jo gyvybingumą ir aktualumą šiuolaikinėse sistemose. TERRACOM ir Senteros gamintojų sprendimai, įskaitant ir specializuotus Modbus TCP/IP šliuzus ir konverterius, leidžia lengvai integruoti šią technologiją į esamas ir naujas sistemas. Nesvarbu, ar tai būtų paprastas relės valdymas, ar sudėtingų energijos skaitiklių duomenų analizė, Modbus Ethernet valdymas siūlo efektyvius ir ekonomiškus sprendimus.
