Mobiliojo interneto pasaulyje, ypač naudojant 4G (LTE) technologiją, antenos vaidmuo yra itin svarbus. Nors daugelis vartotojų apsiriboja modemo ar maršrutizatoriaus komplektacijoje esančiomis antenomis, supratimas apie skirtingus antenų tipus, jų parametrus ir tinkamus nustatymus gali žymiai pagerinti interneto greitį ir ryšio stabilumą. Šiame straipsnyje gilinsimės į LTE antenų nustatymų subtilybes, analizuodami skirtingus antenų tipus, jų stiprinimo principus, kabelių įtaką ir praktinius patarimus, kaip pasiekti optimalų rezultatą.
MIMO Technologijos Svarba 4G Ryšyje

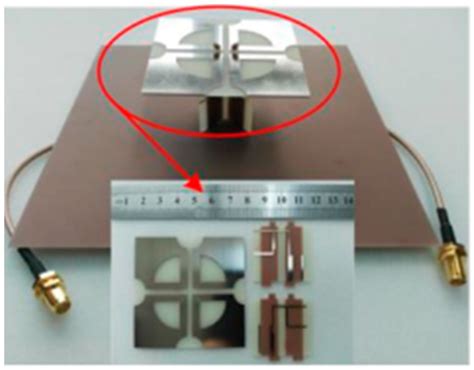

Prieš pradedant analizuoti konkrečius antenų nustatymus, svarbu suprasti 4G ryšio ypatumus. 4G antenos, skirtingai nei daugelis kitų, naudoja MIMO (Multiple-Input Multiple-Output) technologiją. Tai reiškia, kad jos naudoja kelis siųstuvus ir imtuvus, siekdamos padidinti duomenų perdavimo spartą ir ryšio patikimumą. Naudojant paprastesnes, ne-MIMO antenas, rezultatai būtų ženkliai prastesni, nes nepilnai išnaudojamas 4G tinklo potencialas. Todėl tinkamai parinkta ir suderinta MIMO antena yra raktas į aukštos kokybės mobiliojo interneto patirtį.
Signalo Stiprumo ir Triukšmo Santykis: Geresnio Ryšio Paslaptis
Ieškant optimalios vietos antenai ir pasirenkant tinkamą antenos tipą, svarbu suprasti, kad interneto greitis labiau priklauso nuo signalo ir aplinkinių triukšmų stiprumo santykio (Signal-to-Noise Ratio, SNR), o ne vien tik nuo signalo stiprumo. Tai reiškia, kad net ir labai stiprus signalas gali neduoti gero rezultato, jei jį užgožia aplinkinių siųstuvų ar kitų radijo šaltinių triukšmai.
Norint pagerinti signalo kokybę, ypač jungiantis prie tolimų, bet greitesnį internetą teikiančių stulpų, reikia atkreipti dėmesį į kelis antenos parametrus:
- Mažas dažnių ruožas (siauresnis dažnių diapazonas): Tokia antena mažiau jautri triukšmams iš kitų dažnių ruožų, todėl leidžia geriau "išgirsti" norimą signalą.
- Siauresnis kryptingumas: Kryptingesnė antena mažiau "gaudo" signalus iš aplinkinių stulpų ar kitų nepageidaujamų šaltinių, taip mažinant triukšmo lygį.
- Didesnis stiprinimas: Nors tai svarbu, su stiprinimu persistengti nereikia.
Antenos Stiprinimo Supratimas
Antenos stiprinimas yra dažnai klaidingai suprantamas terminas. Antena pati signalo nei stiprina, nei silpnina; ji dirba su tuo pačiu signalu, kokį gauna ar siunčia modemo siųstuvas. Jei antena yra daugiakryptė, ji siunčia ir priima signalą vienodai visomis kryptimis, tačiau tai leidžia pasiekti tik nedidelį atstumą. Norint pasiekti didesnį atstumą, reikia sumažinti spinduliavimą į nenaudingas puses ir visą energiją nukreipti į dominančią kryptį. Taigi, didesnio stiprinimo antenos ne tiek "stiprina" signalą, kiek efektyviau nukreipia gauto signalo dalį ten, kur reikia, nešvaistant energijos į šalis.
Pavyzdžiui, su 27 dB stiprinančia antena, jei ji nusukama nuo tikslo vos 2°-3°, stiprinimas gali sumažėti iki 3-5 dB. Didelis stiprinimas paprastai reiškia labai siaurą spindulį - kaip prožektoriaus šviesa, palyginti su lazeriu.
Antenų Tipai ir Jų Charakteristikos
Rinkoje ir tarp entuziastų egzistuoja daugybė antenų tipų, nuo gamyklinių iki savadarbės. Kiekvienas tipas turi savo privalumų ir trūkumų, priklausomai nuo poreikių ir sąlygų.
Savadarbės Antenos: Kaina ir Kokybė
Savadarbės antenos dažnai vilioja dėl galimybės sutaupyti. Gamyklinės logoperiodinės antenos gali kainuoti virš 40€, o rimčiau stiprinančios - virš 100€ už vienetą. Savadarbės alternatyvos gali būti pigesnės, tačiau reikalauja kruopštumo ir žinių.
Kinietiškos Antenos: Nors tarp kinietiškų gaminių galima rasti kokybiškų variantų, didelė dalis rinkos yra "šiukšlės". Atrinkti gerą produktą gali būti sunku, o kaina už kokybiškas kinietiškas antenas dažnai viršija specializuotose Lietuvos parduotuvėse siūlomų analogų kainas. Dažnai klaidingai deklaruojami dideli decibelų skaičiai, kurie realiai būna daug mažesni. Pavyzdžiui, 28 dB antena už 4€ greičiausiai turės realų stiprinimą vos iki 3 dB.
Kambarinės Antenos: Svarbu atkreipti dėmesį į tai, kad kambarinės antenos retai gali pasiekti aukštą stiprinimą (pvz., 28 dB). Didelis stiprinimas reikalauja kryptingumo, o tai sunkiai suderinama su kompaktiška kamerine konstrukcija. Deklaruojami decibelai dažnai gaunami sudedant kelis mažesnius skaičius, skirtus skirtingiems dažnių diapazonams, todėl galutinis rezultatas gali būti prastesnis nei integruota maršrutizatoriuje antena.
Savadarbės Antenos: Konkrečių Tipų Analizė

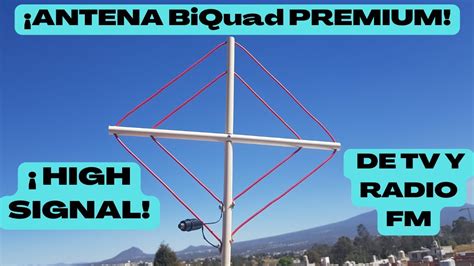

Bi Kvadratas (BiQuad): Ši zigzaginė antena yra populiari tarp radijo mėgėjų dėl nesudėtingos gamybos. Gaminama be ekrano, ji yra dvikryptė ir turi silpnesnį stiprinimą (apie 2 dB). Jos poliarizacija gali būti netikėta: vertikaliai ištempta antena gaudo horizontalias bangas, o horizontaliai ištempta - vertikalias. Ši antena skirta gana siauram dažnių diapazonui, o jos plačiajuostiškumas, kilęs iš ankstyvųjų metrinių TV bangų priėmimo variantų, dabar labiau priklauso nuo vielos storio.
- Vielos storis: 1,2 mm vielos naudojimas gali apriboti dažnių diapazoną, o 1,6 mm storis apims platesnį diapazoną, bet sumažins stiprinimą 1 dB.
- Forma ir reflektorius: Antenos forma turėtų būti artima taisyklingiems kvadratams. Reflektorius gali būti skardos lakštas ar tinklelį, kurio akučių dydis ne didesnis nei apskaičiuotasis. Pilnaviduris reflektorius yra efektyvesnis.
Panelinės Antenos (su kvadratais): Tai panelinės antenos tipas, kilęs iš "BiQuad" konstrukcijos, bet su papildomais, lankstytais kvadratais. Tikslumas matmenyse yra didesnis, o prie to paties stiprinimo apimamas platesnis diapazonas (1800 MHz iki 2,6 GHz, įskaitant 4G ir 2,4 GHz Wi-Fi). MIMO atveju reikalingos dvi tokios antenos. Stiprinimas gali siekti 12 dB (6 kvadratų - 14 dB). Teoriškai, kiekviena papildoma kvadratų pora turėtų didinti stiprinimą apie 3 dB, tačiau dėl per didelio artumo tarp kvadratų prasideda slopinimai.
"Quados" Antena: Patobulintas "Double/Triple BiQuad" variantas, kur kvadratukai atskirti λ/4 bangos ilgiu, leidžiantis maksimaliai išnaudoti stiprinimą. 8 kvadratukų antenos stiprinimas gali siekti 17.6 dB. Didelis stiprinimas lemia ilgą antenos formą, kas gali apsunkinti MIMO derinimo procesą.
"Amos" Antena: Kitas serbo Dragoslav Dobričić kūrinys. Tai nesunkiai pagaminama antena su gerais parametrais. Kuo daugiau kvadratų, tuo didesnis stiprinimas (trigubo kvadrato - 9,3 dB). Ji jautri netikslumams, todėl elementų didinimas gali sumažinti stiprinimą.

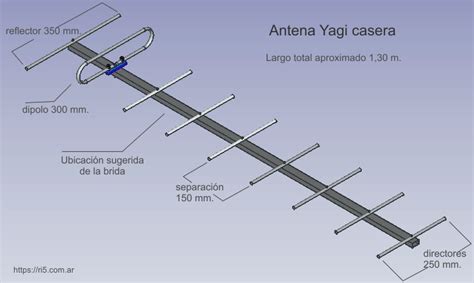

Yagi-Uda (Banginis kanalas): Viena iš labiausiai paplitusių antenų rūšių, anksčiau naudota TV priėmimui. Pagrindinis elementas yra aktyvusis vibratorius. Kryptingumui ir stiprinimui didinti naudojamas reflektorius (ilgesnis strypas iš galo) ir direktoriai (trumpesni strypai priekyje). Su 22 vibratoriais galima pasiekti apie 18 dB stiprinimą. Yagi antenos yra pakankamai siauro dažnių diapazono; platesniam diapazonui geriau tinka logoperiodinės antenos.
Dvigubas arba Daugiakotis Kotas (Dual/Multi-pole Pole Antenna): Panaši į Yagi tipo antenas, bet skiriasi tuo, kad naudoja du kotus, o vibratoriai išsikiša į skirtingas puses. Šios antenos apima platų dažnių diapazoną, leidžiantį priimti visus mobiliojo ryšio dažnius. Stiprinimas gali siekti iki 11,5 dB.
"Wi-Fi пушка" / "Wi-Fi Gun" (Blogerio "KREOSAN" dizainas): Antena su keliais žiedais, kurių dydžiai ir atstumai identiški, leidžiantys nesunkiai didinti stiprinimą ir kryptingumą. Gaminant svarbiausia išlaikyti matmenų tikslumą. 7 plokštelių antenos stiprinimas siekia apie 11 dB.
Cantennator: Antena, pagaminta ant storo vamzdžio, vyniojant kabelį. Kuo daugiau vijų, tuo didesnis stiprinimas (7 vijų - apie 10 dB). Svarbu surasti tinkamo diametro vamzdį ir išlaikyti vienodą atstumą tarp vijų.
Kabelių Įtaka Ryšio Kokybei
Signalą perduodantis kabelis turi didelę įtaką galutinei ryšio kokybei.

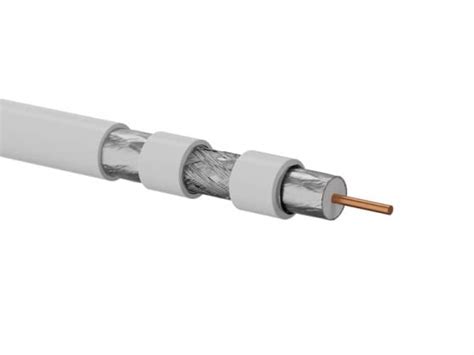

- Banginė varža: Ryšio antenoms dažniausiai naudojamas 50Ω banginės varžos koaksialinis kabelis, o TV antenoms - 75Ω. Svarbu, kad kabelio banginė varža būtų suderinta su antenos ir modemo parametrais.
- Dažnių palaikymas: Kadangi mobiliojo ryšio dažniai yra aukšti, kabelis turi palaikyti šiuos dažnius. Pigūs kabeliai, pvz., H155 ar RG174U, gali turėti didelį signalo slopinimą aukštuose dažniuose. Pavyzdžiui, H155 kabelis prie 2,4 GHz slopina -49.6 dB, o RG174U - -240 dB. Nors kai kurių 75Ω kabelių, kaip RG660 (deklaruojama varža iki 1GHz, bet slopinimas -20.5dB), ar KH/KK125-81 (prie 1GHz tik -17,4dB), slopinimas atrodo mažesnis, svarbu atkreipti dėmesį į deklaruojamą dažnių diapazoną. Rusijoje mėgėjai dažnai naudoja 75 omų kabelius net ir aukštesniuose dažniuose.
- Signal loss: Ilgi kabeliai ir didelis slopinimas gali žymiai sumažinti signalo stiprumą, todėl svarbu naudoti kuo trumpesnius ir kokybiškesnius kabelius.
Praktiniai Patarimai Antenų Nustatymui
- Pasirinkite tinkamą anteną: Priklausomai nuo jūsų poreikių ir vietovės, rinkitės tarp kryptinių ar daugiakryptių, didelio ar vidutinio stiprinimo antenų. Jei dar nežinote, kokio dažnio antena duos geriausią rezultatą, pradėkite nuo platesnio dažnių ruožo antenos.
- Raskite optimalią vietą: Išbandykite skirtingas vietas, siekdami rasti stipriausią signalą. Dažnai tai reiškia aukštesnę vietą (stogas, aukštas balkonas) ir kryptingumą į artimiausią bazinę stotį.
- Tinkamas montavimas: Kryptines antenas reikia tiksliai nukreipti į bazinę stotį. Naudokite signalo stiprumo indikatorius modemo ar maršrutizatoriaus sąsajoje. Net menkas antenos pasukimas gali turėti didelės įtakos signalo kokybei.
- Kabelių ir jungčių patikra: Naudokite kokybiškus, tinkamo ilgio kabelius ir užtikrinkite tvirtas jungtis. Reguliariai tikrinkite kabelių būklę.
- Reguliarus patikrinimas: Laikui bėgant antena gali užsiteršti, todėl svarbu ją prižiūrėti.
- Eksperimentuokite: Išbandykite skirtingus antenų tipus ir nustatymus, kad rastumėte geriausią sprendimą savo situacijoje.
4G/5G išorinių antenų paaiškinimas – kaip išsirinkti maršrutizatoriaus anteną
Supratimas apie antenų veikimo principus, atidumas detalėms ir kruopštus nustatymas yra esminiai siekiant maksimalaus mobiliojo interneto greičio ir stabilumo.
