Automobilinės antenos vaidmuo dažnai lieka nepastebėtas, kol vieną dieną radijas nustoja gaudyti signalą autostradoje arba televizorius rodo tik triukšmą. Antena yra esminis komponentas, atsakingas už radijo signalų priėmimą ir perdavimą. Be jos radijo imtuvas negalėtų tinkamai funkcionuoti. Šiame straipsnyje gilinsimės į automobilių antenų pasaulį, nuo bendrųjų principų iki konkrečių sprendimų, kaip pasidaryti ar pasirinkti tinkamą GSM anteną jūsų automobiliui.
Antenos svarba ir jos įtaka signalo kokybei
Teiginys, kad automobilis puikiai veikia ir su nulūžusia antena, gali būti teisingas tik esant itin stipriam ir artimam radijo stočiai siunčiamam signalui. Tokiu atveju nulūžusią išorinę anteną gali pavaduoti automobilio viduje esanti antena. Tačiau nutolus nuo siųstuvo signalas susilpnėja, ir vidinės antenos pajėgumų gali nepakakti, todėl radijo transliacija nutrūks.
Bendra signalo priėmimo kokybė priklauso nuo visos sistemos: antenos techninių parametrų, jos montavimo vietos ant automobilio kėbulo, antenos stiprintuvo bei radijo ar televizoriaus imtuvo kokybės. Svarbus yra ir anteną su imtuvu jungiančio kabelio kokybė bei jo nutiesimo būdas. Tinkamas visų sistemos dalių pasirinkimas lemia galutinę priimamo signalo kokybę.
Antenų tipai ir montavimo būdai
Automobilinės antenos skirstomos į dvi pagrindines kategorijas: išorines ir vidines.
- Vidinės antenos: Lengvai montuojamos pačiam, tačiau yra gerokai silpnesnės. Jos dažnai būna integruotos į automobilio prietaisų skydelį ar priekinio stiklo lipdukus. Nors jos pakankamai gerai veikia stiprių signalų zonose, norint žiūrėti televiziją ar užtikrinti stabilų GSM ryšį atokiau nuo miestų, vidinės antenos gali nepakakti.

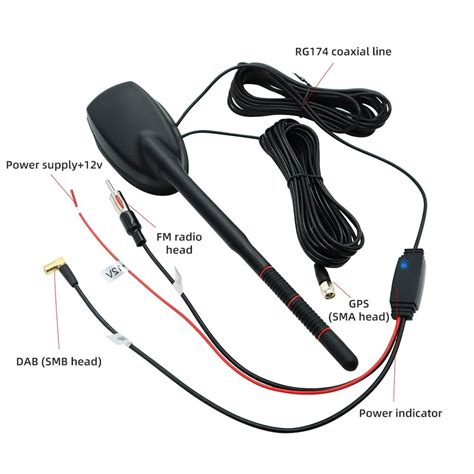

- Išorinės antenos: Montuojamos ant automobilio kėbulo. Jų montavimas gali būti sudėtingesnis ir dažnai reikalauja gręžimo. Tačiau jos užtikrina žymiai geresnį signalo priėmimą.
Yra daugybė būdų pritvirtinti išorinę anteną:
- Langų spaustukai: Tai intuityvus sprendimas, kur naudojamas spaustukas su koaksialiniu ilginamuoju laidu. Antena tvirtinama už automobilio lango, o laidas jungiamas prie racijos.
- Magnetiniai laikikliai: Laikomi vienais intuityviausių ir brangiausių. Magnetinė antena tvirtinama ant automobilio stogo, o laidas pravedamas per langą ar duris. Magnetai įžemina anteną per automobilio stogą, sukurdami efektyvią antenų sistemą.
- Tvirtinimo kronšteinai: Skirti įvairioms automobilio vietoms tvirtinti. Populiariausi yra liukų laikikliai, ypač visureigiams. Taip pat naudojami kronšteinai ant bagažinių, gaubtų, posparnių, A statramsčių, stogų ar net siurbtukų, tvirtinamų ant stiklų. Kiekvienas laikiklis leidžia montuoti skirtingų tipų mobiliąsias antenas, priklausomai nuo norimų aprėpti dažnių.
Automobilio stogo centras laikomas geriausia vieta mobiliajai antenai pastatyti. Jei stogas metalinis, tvirčiausiu, bet ir drastiškiausiu būdu laikomas nuolatinis montavimas, gręžiant skyles stogo centre.
GSM antenos specifika ir pasirinkimas

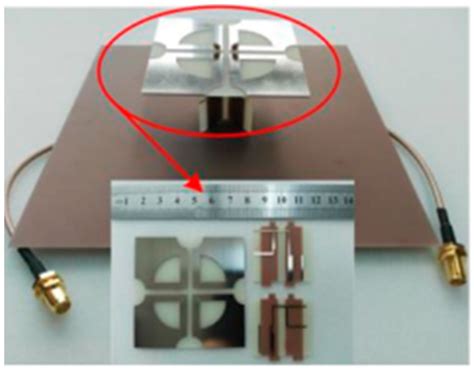

Kai kalbame apie GSM antenas, svarbu suprasti, kad jos veikia skirtinguose dažnių diapazonuose nei radijo ar televizijos antenos. Todėl prijungti paprastą radijo ar TV anteną prie mobiliojo telefono ar GPS imtuvo nepavyks. GSM ryšio antenos, priešingai nei 3G ar kitos, dažnai naudoja MIMO technologiją, kuri reiškia, kad naudojamos kelios antenos, siekiant pagerinti signalo kokybę ir spartą.
Renkantis GSM anteną, svarbu atkreipti dėmesį į šiuos aspektus:
- Dažnių charakteristikos: Antena turi būti pritaikyta GSM dažniams.
- Stiprinimo koeficientas (dB): Kuo didesnis stiprinimas, tuo geriau antena geba priimti silpnus signalus. Tačiau svarbu nepamiršti, kad didesnis stiprinimas dažnai reiškia siauresnį spindulio kampą, todėl antena tampa jautresnė krypties pokyčiams.
- Kryptingumas: Didesnio stiprinimo antenos paprastai yra kryptingesnės, o tai reiškia, kad jos efektyviau perduoda ir priima signalą tik tam tikra kryptimi.
- Kabelis: GSM antenoms dažniausiai naudojamas 50Ω banginės varžos koaksialinis kabelis, skirtingai nei TV antenoms, kurioms naudojamas 75Ω kabelis. Svarbu pasirinkti kabelį, kuris palaiko reikiamą dažnį ir kuo mažiau slopina signalą.
Kaip pasidaryti GSM anteną: Savadarbiai sprendimai
Nors parduotuvėse galima rasti įvairių GSM antenų, dauguma entuziastų domisi savadarbiais sprendimais, siekdami sutaupyti arba pritaikyti anteną savo specifiniams poreikiams. Keletas populiarių savadarbių antenų tipų:

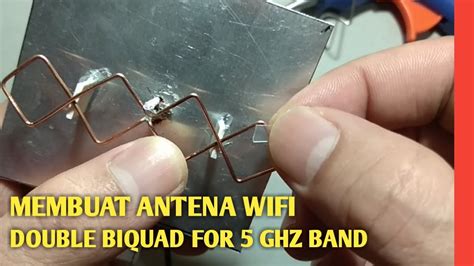

1. Bi-Quad (Dvigubas kvadratas) antena
Ši antena yra zigzaginės formos ir laikoma viena nesudėtingiausių pasigaminti. Ji gali būti dvikryptė ir turi apie 2dB stiprinimo koeficientą. Jos poliarizacija priklauso nuo antenos išdėstymo (vertikaliai arba horizontaliai). Bi-Quad antena skirta gana siauram dažnių diapazonui, tačiau vielos storis, iš kurios ji gaminama, įtakoja antenos gaudomų dažnių diapazoną. Formos tikslumas yra svarbus, o reflektorius gali būti tiek skardos lakštas, tiek tinklelį.
2. Panelinė antena
Tai patobulintas Bi-Quad antenos variantas, rekomenduojamas gaminti dėl didesnio matmenų tikslumo ir platesnio dažnių diapazono aprėpties (nuo 1800 MHz iki 2,6GHz, apimant beveik visą 4G diapazoną ir 2,4GHz Wi-Fi). Šios antenos stiprinimas gali siekti apie 12dB. MIMO atveju reikalingos dvi tokios antenos.
3. Double/Triple BiQuad antena
Ši antena yra šiek tiek patobulintas Bi-Quad variantas, kur kvadratukai atskirti bangos ilgiu (λ/4), taip maksimaliai išnaudojant jų stiprinimą. Tokios antenos stiprinimas gali siekti iki 17.6 dB. Tačiau didesnis stiprinimas reiškia didesnį antenos ilgiškumą, kas gali apsunkinti MIMO derinimo galimybes.

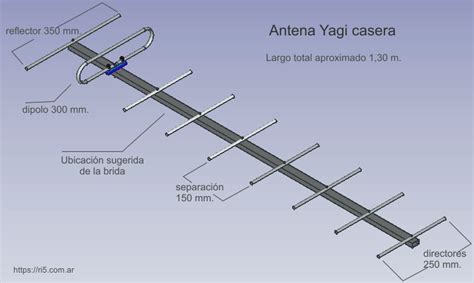

4. Yagi-Uda (Banginis kanalas) antena
Tai viena populiariausių antenų rūšių, kurią sudaro aktyvusis vibratorius (prie kurio jungiamas kabelis), reflektorius (ilgesnis strypas) ir direktoriai (trumpesni strypai). Ji suteikia antenai kryptingumo ir didina stiprinimą. Vienas iš nesėkmingų bandymų pasigaminti tokią anteną gali lemti klaidingą nuomonę apie jos efektyvumą. Su 22 vibratoriais galima pasiekti įspūdingą 18 dB stiprinimą. Yagi antenos yra pakankamai siauro diapazono, todėl platesniam diapazonui geriau rinktis logoperiodines antenas.
5. Logoperiodinė antena
Šio tipo antenos panašios į Yagi, tačiau skiriasi tuo, kad naudoja du kotus, iš kurių vibratoriai išlindę į skirtingas puses. Jos apima platų dažnių diapazoną, leidžiantis priimti visus mobilaus ryšio dažnius. Stiprinimo duomenys siekia iki 11.5 dB.
6. "Wi-Fi patranka" (KREOSAN antena)
Tai gana nesudėtingai surenkama antena, turinti didelį stiprinimo koeficientą. Žiedų skaičiaus didinimas yra nesudėtingas, nes jų dydžiai ir atstumai identiški, kas leidžia didinti stiprinimą ir kryptingumą. Gaminant svarbiausia tiksliai iškirpti apskritimus ir išlaikyti atstumus tarp diskų. Tokios antenos stiprinimas gali siekti apie 11dB.
7. Cantennator (Antena ant vamzdžio)
Tai dar vienas lengvai pagaminamas variantas. Antena gaminama ant storo vamzdžio, sukant kabelį. Kuo daugiau vijų, tuo didesnis stiprinimas. 7 vijų pakanka, kad antenos stiprinimas siektų 10 dB. Svarbiausia surasti tinkamo diametro vamzdį ir išlaikyti vienodą atstumą tarp vyniojamų vielučių.
Montavimo ir derinimo subtilybės
Nepriklausomai nuo to, ar pasirenkate pirkti, ar pasidaryti GSM anteną, svarbu atkreipti dėmesį į keletą detalių:
- Montavimo vieta: Automobilio stogo centras laikomas optimaliausia vieta. Jei naudojate magnetinį laikiklį, įsitikinkite, kad automobilio stogas švarus ir sausas, kad būtų užtikrintas geras kontaktas.
- Kabelio nutiesimas: Kabelį reikia nutiesti taip, kad jis nesuspaustų, nesusidėvėtų ir netrukdytų.
- Antenų tiuneris: Jei norite užtikrinti maksimalų efektyvumą, gali prireikti antenų tiunerio arba AD transformatoriaus, kuris padės suderinti anteną su radijo siųstuvu.
- Varža: Daugelis mėgėjų daro klaidą manydami, kad antenos varža visada yra 50 Omų. Realybėje ji gali skirtis, ir tinkamas suderinimas yra esminis efektyviam veikimui.
- Mechaninis tvirtumas: Antena turi būti tvirtai mechaniškai pritvirtinta, kad atlaikytų automobilio vibracijas ir oro sąlygas.
Išvados
Pasirinkimas, ar pirkti, ar pasidaryti GSM anteną automobiliui, priklauso nuo jūsų poreikių, biudžeto ir techninių įgūdžių. Svarbiausia suprasti antenos veikimo principus, jos įtaką signalo kokybei ir atkreipti dėmesį į montavimo ir derinimo subtilybes. Tinkamai parinkta ir sumontuota antena užtikrins patikimą GSM ryšį keliaujant, leisdama mėgautis muzika, naujienomis ar svarbiais pokalbiais be trikdžių.
