Optinis kabelis, dar vadinamas šviesolaidžiu, yra modernus duomenų perdavimo sprendimas, kuris vis plačiau naudojamas įvairiose srityse - nuo namų pramogų sistemų iki sudėtingų telekomunikacijų tinklų. Jo gebėjimas perduoti informaciją šviesos bangų pavidalu, o ne elektros srove, suteikia jam unikalių privalumų, tokių kaip atsparumas išoriniams trukdžiams ir itin didelis duomenų perdavimo greitis. Tačiau, kaip ir bet kokia sudėtinga technologija, optiniai kabeliai reikalauja tinkamo naudojimo ir priežiūros, o kartais ir profesionalaus tvarkymo. Šiame straipsnyje gilinsimės į optinių kabelių tvarkymo, priežiūros ir taisymo subtilybes, pateikdami išsamią informaciją tiek pradedantiesiems, tiek patyrusiems specialistams.
Optinio kabelio sandara ir veikimo principai
Optinis kabelis yra sudėtinga struktūra, kurios pagrindinis elementas yra šviesolaidinis laidas, sudarytas iš itin gryno stiklo arba plastiko skaidulų. Šiomis skaidulomis informacija keliauja dideliu greičiu šviesos bangos pavidalu. Pats šviesolaidis dažniausiai yra sudarytas iš trijų pagrindinių sluoksnių. Vidurinis sluoksnis, vadinamas šerdimi, turi didžiausią lūžio rodiklį, o jame sklindanti šviesa yra sulaikoma dėl viso vidinio atspindžio principo. Tai užtikrina, kad šviesos signalas nenukryptų ir pasiektų savo tikslą su minimaliais nuostoliais.
Viena iš svarbiausių optinių kabelių savybių yra jų atsparumas išoriniams veiksniams. Fizinės duomenų perdavimo savybės, naudojant moduliuotą šviesos bangą, reiškia, kad perdavimo netrikdo jokie išoriniai veiksniai, tokie kaip oro sąlygos ar gretimų elektros prietaisų sukuriami elektromagnetiniai triukšmai. Tai garantuoja visišką perduodamo signalo atsparumą iškraipymams ir mažą perdavimo slopinimą.

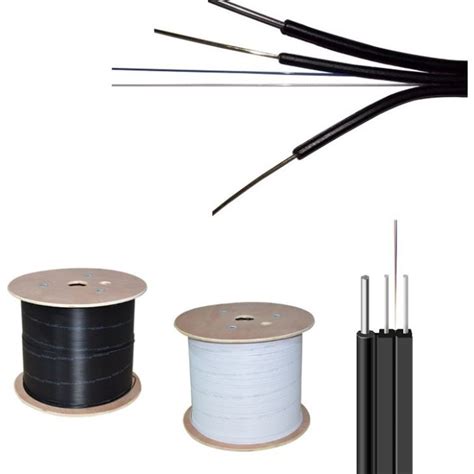

Optiniai kabeliai gali būti skirtingų tipų, atsižvelgiant į jų vidinę sandarą ir paskirtį. Pavyzdžiui, plokščiasis šviesolaidis susideda iš trijų sluoksnių, o juostinis optinis kabelis leidžia šviesos pluoštui sklisti dviem kryptimis. Veiksmingiausi yra stiklo šviesolaidžiai, kurie leidžia perduoti duomenis dideliu greičiu ir dideliais atstumais. Skiriami vienmodžiai ir daugiamodžiai šviesolaidžiai, kurie pirmiausia skiriasi šerdies storiu. Vienmodžių variantų standartinis storis paprastai yra 8-10 μm, o banga sklinda lygiagrečiai (arba beveik lygiagrečiai) kabelio ašiai. Kitas optinio kabelio bruožas yra laipsniškas lūžio rodiklio pokytis tarp kabelio šerdies ir jo apvalkalo. Gradientiniuose šviesolaidžiuose šis pokytis vyksta sklandžiai, t. y. laipsniškas perėjimas nuo didžiausios vertės šerdies ašyje iki mažiausios vertės ant sienos su apvalkalu.
Jungčių tipai ir TOSLINK standartas
Optiniuose kabeliuose naudojamos įvairios jungčių technologijos, pritaikytos skirtingiems įrenginiams ir poreikiams. Viena iš populiariausių garso signalų perdavimo jungčių yra TOSLINK. Tai sąsajos standartas, leidžiantis perduoti skaitmeninį garso signalą šviesos bangos pavidalu, naudojant maždaug 1 mm skersmens šviesolaidį. TOSLINK standartas buvo detaliai sukurtas ir užpatentuotas 1983 metais Japonijos kompanijos „Toshiba“ specialiai garso signalų perdavimui be nuostolių skaitmenine forma, išsaugant originalią garso kokybę. Pavadinimas „TOSLINK“ kilo iš „Toshiba“ ir angliško žodžio „link“ (ryšys).

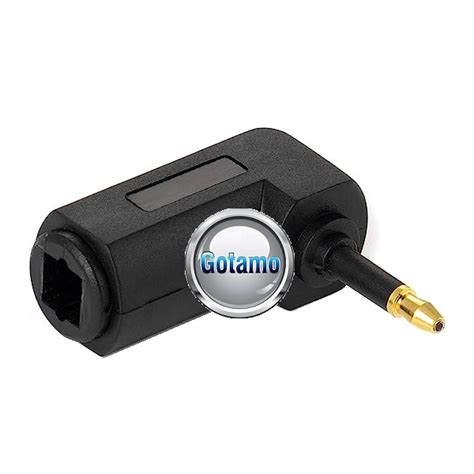

Taip pat populiarus ir antrojo tipo optinio kabelio standartas - Mini TOSLINK. Šio laido kištukas pagrįstas populiaria 3,5 mm „mini jack“ jungtimi. Iš pradžių šis sprendimas buvo naudojamas tik mobiliuosiuose garso įrenginiuose dėl mažesnio jungties dydžio, tačiau šiandien elektroninės įrangos gamintojai vis dažniau naudoja „Mini TOSLINK“ laidus radijo ir televizijos įrenginiuose, daugiausia garso perdavimui.
Kitos optinio kabelio jungčių rūšys apima SC, LC ir MPO jungtis, kurios dažniausiai naudojamos telekomunikacijų ir duomenų perdavimo tinkluose.
Optinių kabelių panaudojimo sritys
Dėl savo ypatingų savybių optiniai kabeliai naudojami daugelyje sričių. Garso ir vaizdo aparatūroje jie yra naudojami skaitmeniniam signalui perduoti, pvz., tarp televizoriaus, garso sistemos ar grotuvo. Vietoj HDMI laidų, optiniai kabeliai gali būti naudojami garso-vaizdo perdavimui, užtikrinant aukštą garso kokybę, ypač su sistemomis, palaikančiomis „Dolby Digital“ arba DTS.
Telekomunikacijų sistemose optiniai kabeliai yra pagrindinė informacijos perdavimo priemonė, leidžianti perduoti didelius duomenų kiekius dideliais atstumais. Taip pat jie naudojami medicinoje, pavyzdžiui, endoskopijoje, kur reikalingas šviesos pralaidumas ir atsparumas cheminėms medžiagoms. Pramonės automatikoje optiniai kabeliai puikiai tinka sudėtingoms sąlygoms, kuriose tradiciniai elektros laidai negali būti naudojami dėl elektromagnetinių trukdžių ar kitų aplinkos veiksnių.
Tinkamo optinio kabelio pasirinkimas
Tinkamo optinio kabelio pasirinkimas priklauso nuo keleto veiksnių. Svarbiausia yra pritaikyti kabelio ilgį prie planuojamo jo naudojimo. Nors optiniuose kabeliuose, skirtingai nei tradiciniuose, duomenų perdavimo kokybė mažiau priklauso nuo ilgio, verta atsižvelgti, kad „Toshiba“ (TOSLINK standarto kūrėjas) oficialioje specifikacijoje nurodė, kad laido ilgis neturėtų viršyti 10 metrų. Optimali dažnių juosta yra nuo 9 MHz iki 11 MHz.
Kabelio kaina priklauso nuo jame naudojamos medžiagos, kuri atlieka šviesolaidžio funkciją. Medžiagos su palankesnėmis savybėmis leidžia kabeliui apdoroti aukštesnius perdavimo dažnius. Plastiko panaudojimas optinio kabelio šerdies gamybai sumažins maksimalius perdavimo dažnius, tačiau tokių kabelių pakanka skaitmeniniam garso perdavimui, netgi „Dolby“ sistemai.
Kiti svarbūs skirtumai tarp optinių kabelių apima: šerdies tipą (stiklinė ar plastikinė), ilgį, storį, taip pat naudojamų jungčių kokybę. Būtina pasirinkti tinkamą turimo įrenginio jungties tipą (pvz., TOSLINK, Mini TOSLINK, LC, SC). Kai kurie kabeliai gali būti pažymėti kaip kryptiniai, ypač modeliai su aktyviąja elektronika.
Kaip tinkamai prijungti optinį kabelį
Kad optinis kabelis veiktų tinkamai, jis turi būti tinkamai prijungtas. Šviesolaidinė technologija yra atspari išoriniams veiksniams, tačiau labai jautri vartotojo naudojimui. Prijungiant garso įrangą naudojant TOSLINK kabelius, kabelis jokiu būdu neturi būti deformuotas. Deformacijos gali sulaužyti šerdį, todėl kabelis bus visiškai nenaudingas.
Pats ant kabelio sumontuotų kištukų sujungimo su įrenginiuose esančiais lizdais procesas nesudėtingas. Kiekvienas kištukas turi apsauginius dangtelius, apsaugančius jungtis nuo užteršimo - prieš prijungdami juos būtinai nuimkite. Įrenginyje, kuris perduoda signalą, įkiškite vieną kištuką į lizdą, pažymėtą DIGITAL OPTICAL OUT, o kitą į įrenginį, kuris turi priimti duomenis - į DIGITAL OPTICAL IN kištuką. Svarbu prisiminti, kad net ir geriausia ryšio ir garso duomenų perdavimo kokybė nepagerins garso, jei siųstuvas (pvz., DVD grotuvas) ir priėmimo įranga (namų kino sistema su garsiakalbiais) nėra pakankamai kokybiški.
Optinio kabelio pažeidimai ir jų remontas
Pažeisto šviesolaidinio kabelio remonto kaina gali būti net kelis kartus brangesnė nei naujo pirkimas. Todėl itin svarbu vengti bet kokių kabelio deformacijų ar mechaninių pažeidimų. Jei vis dėlto optinis kabelis yra pažeistas, jo taisymas dažnai reikalauja specialių įrankių ir žinių.
Yra du pagrindiniai optinio pluošto kabelio nutraukimo (sujungimo) būdai:
Skaidulinės optikos jungtys (Mechaninis sujungimas): Tai laikinas arba nuolatinis būdas, skirtas dviem pluoštams sujungti. Procesas apima pluošto galų paruošimą, tikslų jų išlygiavimą ir tvirtinimą naudojant specialias jungtis.
- 1 žingsnis: Paruoškite skaidulinės optikos kabelį nutraukimui, pašalindami išorinį apvalkalą, buferį ir apvalkalą, bei pašalindami perteklių aramidinių siūlų.
- 2 žingsnis: Naudodami pluošto skaldiklį, gautą pluoštą suskaldykite į vieną, lygų paviršių. Nespauskite skaldiklio daugiau nei vieną kartą, kad išvengtumėte papildomų rezultatų ant pluošto ir galiausiai jį nesulaužytumėte.
- 3 žingsnis: Sulenkite pluoštą kartu su skaldiklio liežuviu, kad jis atitrūktų.
- 4 žingsnis: Išnagrinėkite pluoštą mikroskopu, kad patikrintumėte skilimo kokybę. Įsitikinkite, kad griebtuvas yra kvadratinis ir kad pluošte nėra žetonų.
- 5 žingsnis: Naudodami matavimo kortelę arba skalę skaldiklyje, išmatuokite pliką pluoštą, kad jis būtų tinkamo ilgio. Jei plikas pluoštas yra per trumpas, jis nepasieks jungties vidinio pluošto, o jungtis neveiks.
- 6 žingsnis: Išvalykite pluoštą alkoholio servetėlėmis, kuriose yra ne mažiau kaip 90% izopropilo alkoholio ir kurios nepalieka pūkelių.
- 7 žingsnis: Atsargiai įkiškite pluoštą į jungtį, prijunkite jungtį prie buferio.
Sintezės sujungimas (Lydymosi sujungimas): Tai profesionalus ir patvaresnis metodas, naudojantis specializuotą įrangą - sintezės sujungiklį. Šis įrenginys naudoja elektros lanką, kad lydytų ir sulietų du pluoštus, sukuriant nuolatinę ir itin patikimą jungtį.
- 1 žingsnis: Ruošiant pluošto galus sintezei, būtina apsaugoti apsauginę dangą, švarkus, vamzdžius, stiprumo elementus ir kt., paliekant tik pliką pluoštą. Pagrindinis rūpestis yra kruopščiai išvalyti kabelius.
- 2 veiksmas: Naudojant gerą pluošto skaldiklį, būtina tinkamai suskaldyti pluoštą. Skaldytas galinis paviršius turi būti lygus ir statmenas pluošto ašiai, kad būtų gautas tinkamas sujungimas.
- 3 veiksmas: Pritaikymas gali būti rankinis arba automatinis, priklausomai nuo turimos įrangos. Tinkamai sulyginus, sintezės jungiklis naudoja elektrinį lanką, kad lydytų pluoštus, visam laikui suvirindamas du pluošto galus.
- 4 etapas: Po suvirinimo jungtis turi būti apsaugota nuo išorinių elementų ir lūžimo naudojant šilumos susitraukiančius vamzdelius, silikono gelį ir mechaninę gofruotąją apsaugą.
Process
Abu šie metodai reikalauja tinkamo stiliaus ir įrangos, kad būtų užtikrintas minimalus šviesos praradimas ir atspindys. Tinkamas optinio pluošto nutraukimas apsaugo pluoštą nuo purvo ar pažeidimų, o naudojimo metu apsaugo nuo pernelyg didelio šviesos praradimo, todėl tinklas veikia sklandžiau ir efektyviau.
Optinių kabelių priežiūra ir trikčių šalinimas
Nors optiniai kabeliai yra atsparūs daugeliui aplinkos veiksnių, tinkamas jų naudojimas ir priežiūra yra būtini norint užtikrinti ilgalaikį ir patikimą veikimą.
- Švara: Nuolat prižiūrėkite jungčių ir kabelių švarą. Net maži dulkių ar nešvarumų kiekiai ant jungties paviršiaus gali sukelti signalo praradimą. Naudokite specializuotus valymo rinkinius, skirtus optiniams kabeliams.
- Vengti lenkimo: Optiniai kabeliai neturėtų būti lenkiami per aštriai. Kiekvienam kabeliui gamintojas nurodo minimalų leistiną lenkimo spindulį. Per didelis lenkimas gali pažeisti skaidulą.
- Apsauga nuo mechaninių pažeidimų: Saugokite kabelius nuo mechaninių pažeidimų, tokių kaip smūgiai, suspaudimas ar nutempimas. Jei kabelis yra nutiestas vietose, kur yra didelė rizika jį pažeisti, naudokite papildomas apsaugines priemones, pvz., kabelių kanalus ar gofruotus vamzdžius.
- Periodinis tikrinimas: Reguliariai tikrinkite kabelių būklę, jungtis ir apsauginius dangtelius. Jei pastebite bet kokių pažeidimų ar nešvarumų, nedelsdami imkitės veiksmų.

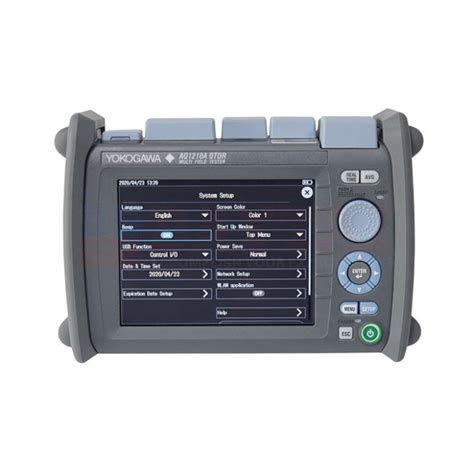

- Trikčių šalinimas: Jei pastebėjote signalo praradimą ar sutrikimus, pirmiausia patikrinkite jungtis ir kabelio vientisumą. Jei problema išlieka, gali prireikti naudoti specializuotus optinius testerius, tokius kaip OTDR (Optical Time Domain Reflectometer), kad nustatytumėte tikslią gedimo vietą.
Optinio pluošto kabelio sujungimo sertifikato gavimas yra labai naudingas technikai ir šios srities profesionalams. Šie sertifikatai patvirtina asmens žinias ir įgūdžius atliekant šviesolaidinio kabelio sujungimą, didina karjeros perspektyvas ir skatina darbdavių bei klientų pasitikėjimą. Svarbu ištirti ir pasirinkti sertifikatą, kuris atitiktų jūsų karjeros tikslus, patirties lygį ir pramonės reikalavimus.
Investavimas į kokybiškus optinius kabelius ir tinkamą jų priežiūrą bei tvarkymą užtikrina patikimą ir efektyvų duomenų perdavimą, kuris yra itin svarbus šiuolaikiniame pasaulyje.
