Kaip Prijungti Kelias RFID Antenas prie Vienos Skaitytuvo: Išsamus Vadovas

Šiuolaikiniame technologijų pasaulyje radijo dažnių identifikavimo (RFID) ir artimojo lauko ryšio (NFC) technologijos tapo neatsiejama įvairių pramonės šakų ir kasdienio gyvenimo dalimi. Nors šios technologijos turi panašumų, jos skiriasi savo funkcionalumu, veikimo diapazonu ir taikymo scenarijais. Straipsnyje bus nagrinėjami RFID ir NFC skirtumai, plačiau aptariamos jų taikymo sritys, o ypatingas dėmesys bus skiriamas klausimui, kaip efektyviai prijungti kelias RFID antenas prie vieno skaitytuvo.

RFID ir NFC: Pagrindiniai principai ir skirtumai

Kas yra RFID?

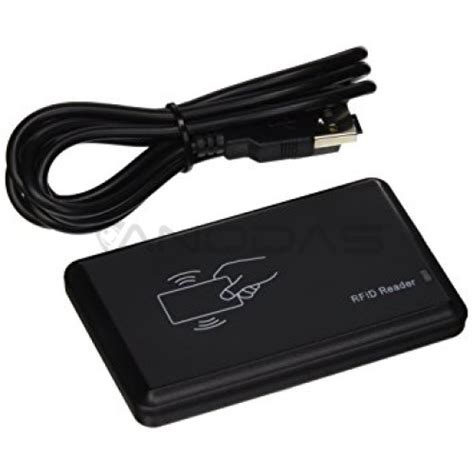

RFID yra technologija, kuri naudoja radijo bangas objektams identifikuoti ir sekti. Sistema susideda iš trijų pagrindinių komponentų: RFID žymės, RFID skaitytuvai ir vidinė sistema. RFID žymės, kurios gali būti pasyvios (maitinamos skaitytuvo signalo) arba aktyvios (su baterija), turi mikroschemą ir anteną. Kai RFID skaitytuvas skleidžia radijo signalą, jis aktyvuoja žymę, leisdamas jai perduoti duomenis atgal į skaitytuvą.

RFID taikymo sritys:

• Tiekimo grandinės valdymas: RFID plačiai naudojamas logistikoje, siekiant sekti atsargas ir efektyviai valdyti tiekimo grandines. Tai leidžia įmonėms stebėti prekių judėjimą realiuoju laiku, mažinant nuostolius ir gerinant veiklos efektyvumą.
• Turto sekimas: Įmonės naudoja RFID vertingam turtui, pavyzdžiui, įrangai ir įrankiams, sekti. Ši technologija padeda išvengti nuostolių ir vagysčių, užtikrinant, kad turtas visada būtų apskaitomas.
• Prieigos kontrolė: RFID dažniausiai naudojamas apsaugos sistemose prieigos kontrolei. RFID palaikančiomis kortelėmis arba žymėmis galima suteikti arba apriboti prieigą prie saugomų zonų, taip padidinant saugumą darbo vietose ir įstaigose.
• Mažmeninė prekyba: Mažmeninės prekybos aplinkoje RFID technologija naudojama atsargų valdymui ir nuostolių prevencijai. Ji leidžia mažmenininkams greitai nuskaityti prekes kasoje ir realiuoju laiku stebėti atsargų lygį.

Kas yra NFC?

NFC yra RFID technologijos dalis, leidžianti užtikrinti trumpo nuotolio ryšį tarp įrenginių. Paprastai ji veikia 4 centimetrų ar mažesniu atstumu, todėl idealiai tinka saugiems mokėjimams. NFC įrenginiai gali būti aktyvūs (pvz., išmanieji telefonai) arba pasyvūs (pvz., NFC žymės). Ši technologija leidžia dvipusį ryšį, leisdama įrenginiams sklandžiai keistis duomenimis.

NFC taikymo sritys:

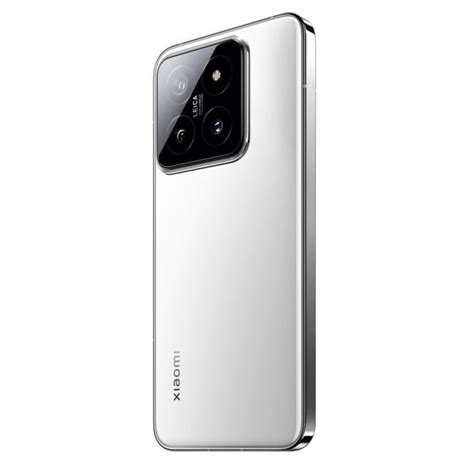

• Mobilieji mokėjimai: Viena populiariausių NFC taikymo sričių yra mobiliųjų mokėjimų sistemos. Vartotojai gali atlikti saugius mokėjimus tiesiog priliesdami savo išmaniuosius telefonus prie NFC palaikančio mokėjimo terminalo, todėl atsiskaitymo procesas tampa greitas ir patogus.
• Išmanusis bilietų pardavimas: NFC vis dažniau naudojamas viešojo transporto sistemose išmaniajam bilietų pardavimui. Keleiviai gali priglausti savo NFC palaikančias korteles arba išmaniuosius telefonus prie skaitytuvų, kad galėtų naudotis traukiniais, autobusais ir kitomis transporto priemonėmis, taip supaprastindami kelionių patirtį.
• Įrenginių susiejimas: NFC supaprastina įrenginių, tokių kaip „Bluetooth“ garsiakalbiai ar ausinės, susiejimo procesą. Vartotojai gali prijungti įrenginius priartindami juos vieną prie kito, todėl nereikia sudėtingų sąrankos procedūrų.
• Skaitmeninės vizitinės kortelės: NFC technologija leidžia vartotojams lengvai dalytis kontaktine informacija. Priliesdami NFC palaikančią vizitinę kortelę prie išmaniojo telefono, vartotojai gali akimirksniu perkelti savo duomenis, todėl tinklaveika tampa efektyvesnė.

Pagrindiniai skirtumai tarp RFID ir NFC:

1. Diapazonas: Dauguma civilinės paskirties RFID įrenginių turi ribotą 3-5 metrų diapazoną. Jie nereikalauja, kad žyma būtų tiesiogiai matoma skaitytojui. Tuo tarpu NFC įrenginiai turi itin trumpą 1-10 centimetrų diapazoną ir reikalauja, kad žyma būtų tiesioginėje iniciatoriaus matymo lauke.
2. Bendravimo tipas: Radijo dažnio identifikavimas (RFID) palengvina tik vienpusį ryšį, kai skaitytuvas gauna duomenis iš žymos į ją nereaguodamas. Priešingai, NFC įrenginiai yra universalūs ir gali veikti ir kaip skaitytuvai, ir kaip žymos, keisdami savo vaidmenis, taip užtikrindami dvipusį ryšį ir keitimąsi informacija.
3. Duomenų perdavimo greitis: Artimojo lauko ryšys (NFC) veikia santykinai mažu duomenų perdavimo greičiu, neviršijančiu 424 kbit/s. Kita vertus, RFID įrenginiai paprastai yra greitesni. Be to, RFID skaitytuvai, skirtingai nei NFC skaitytuvai, gali nuskaityti kelias žymas vienu metu.
4. Duomenų tipai: RFID žymės gali saugoti tik paprastą identifikavimo informaciją. Tuo tarpu NFC žymės gali saugoti įvairių tipų duomenis ir turėti didesnę atminties talpą, todėl jos idealiai tinka mokėjimo operacijoms.

RFID sistemų dažnių diapazonai: Aukšto ir žemo dažnio palyginimas

RFID technologija jau daugelį metų yra neatsiejama pramonės šakų ir tiekimo grandinių dalis. Šios sistemos užtikrina operacijų matomumą ir leidžia vartotojams sekti turtą. Pradžioje buvo dvi pagrindinės RFID kategorijos - aukšto ir žemo dažnio sistemos. Šios dvi kategorijos buvo pirmaujančios rinkoje prieš atsirandant UHF technologijai, tačiau jos ir toliau užima svarbias pozicijas daugelyje rinkų.

Įvadas į aukšto ir žemo dažnio sistemas

RFID sistemų būna įvairių rūšių, kurių kiekviena veikia skirtingu radijo dažnių diapazonu. Pagal dažnį galima išskirti keturias atskiras tokių sistemų kategorijas. Tačiau šiame straipsnyje dėmesys sutelktas į dvi pagrindines: žemo dažnio (LF) ir aukšto dažnio (HF).

Kas yra aukšto dažnio (HF) RFID?

HF RFID, reiškiantis aukšto dažnio RFID, yra viena populiariausių RFID technologijų. Jos nuskaitymo diapazonas paprastai neviršija 30 cm (apie 1 pėdą). Dėl to ją galima naudoti įvairiose srityse, įskaitant prieigos kontrolę, dokumentų sekimą ir bilietų pardavimą. Palyginti su LF sistemomis, šios sistemos veikia dideliu dažniu. Dauguma HF RFID sistemų veikia 13,56 MHz dažniu, HF dažnių juostoje, kuri tęsiasi nuo 3 MHz iki 30 MHz.

Kas yra žemo dažnio (LF) RFID?

Žemo dažnio RFID, arba LF RFID, yra specializuota RFID technologija, naudojama gyvulių stebėsenai ir prieigos kontrolei. Ji užtikrina ribotą, ne didesnį kaip 10 cm nuskaitymo nuotolį ir veikia nedidele galia, bet su stipriu signalu. LF RFID sistemos veikia vidutiniškai 125 KHz dažniu, o kraštutiniuose 30-300 KHz dažnių diapazono galuose - 134 KHz dažniu. Visuotinis LF spektro pritaikomumas yra ribotas dėl nedidelių galios lygių ir dažnio skirtumų įvairiuose regionuose.

Dėl žemo dažnio LF sistemos gali bendrauti metalinėse ir skystose terpėse su minimaliu trikdžiu. Dėl to jos yra mažiau jautrios signalo praradimui ir išderinimui nei aukšto dažnio žymelės.

Našumo rodiklių palyginimas:

• Duomenų perdavimo sparta: Dažnis yra proporcingas duomenų perdavimo greičiui. Šiose sistemose naudojamas dvejetainis užrašas, turintis skaitmenis "0" ir "1", kuriais siunčiami duomenys. Bangų skaičius per sekundę apibrėžia RFID žymeklio signalo dažnį. Kiekviena bangos forma atitinka vieną duomenų baitą (0 arba 1). Taigi, didėjant signalo dažniui, didėja ir duomenų kiekis, kurį jis gali siųsti. Žemo dažnio RFID sistemos perduoda informaciją 10 kilobitų per sekundę greičiu. HF sistemos gali pasiekti iki 424 kilobitų per sekundę.
• Veikimo dažnis: Žemo dažnio sistema veikia nuo 30 kHz iki 300 kHz dažnių diapazone. Aukšto dažnio sistemos veikia naudodamos radijo signalus nuo 3 MHz iki 30 MHz dažnių diapazone. Tačiau konkrečiai vietovei nustatyti standartai gali skirtis priklausomai nuo regiono. Kad sistema veiktų, kiekviena jos dalis turi veikti tuo pačiu dažniu.
• Programavimo galimybės: LF žymelės turi tik skaitymo atmintį, todėl naudotojai negali jų perprogramuoti ir įrašyti naujų duomenų. Tuo tarpu HF žymės turi skaitymo ir rašymo atmintį. Taigi NFC skaitytuve galima įrašyti naują informaciją. Tai apriboja LF žymų naudojimą vienam elementui, o HF žymės gali būti naudojamos įvairiems elementams.
• Žymos formos veiksnys: LF žymelės dažniausiai naudojamos išmaniosioms kortelėms, raktų pakabučiams, diskams, etiketėms, įdėklams, plastikiniams ausų žymekliams ir įterpiamiems biostiklo žymekliams (naudojamiems gyvūnams sekti). Taip pat galima įsigyti HF žymų, pagamintų iš aukščiausios kokybės ABS plastiko.
• Ryšio / skaitymo diapazonas: Didžiausias žemo dažnio RFID žymos nuskaitymo nuotolis yra apie 15 cm (6 coliai). Didžiausias aukšto dažnio žymų nuskaitymo atstumas yra apie 30 cm (12 colių) nuo antenos. Aukštesnio dažnio signalai turi daugiau energijos, todėl gali įveikti didesnį atstumą.
• Pažeidžiamumas aplinkai: Dėl mažo dažnio LF sistemos bendraujant metalinėse ir skystose būsenose patiria minimalius trikdžius. Tačiau aukšto dažnio žymos yra jautresnės signalo pablogėjimui ir išsiderinimui. Aukšto dažnio žymos gali gerai veikti tokiomis sąlygomis.

Žemo ir aukšto dažnio taikymas:

• Aukšto dažnio sistemų taikymo sritys: IoT automatizavimas, bilietų pardavimas, autentiškumo nustatymas, mokėjimai, bibliotekų knygų stebėjimas.
• Žemo dažnio sistemų taikymas: Gyvulių ir gyvūnų sekimas, prieigos kontrolė, automobilių reguliavimas, sveikatos priežiūra.

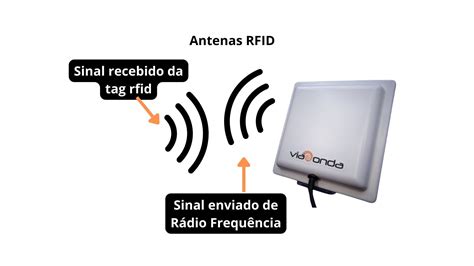

Kaip prijungti kelias RFID antenas prie vieno skaitytuvo

Viena iš svarbių RFID sistemų galimybių yra galimybė prijungti kelias antenas prie vieno skaitytuvo. Tai leidžia išplėsti skaitymo aprėptį ir efektyviai stebėti objektus didesnėje teritorijoje arba keliose skirtingose vietose vienu metu. Šis sprendimas yra ypač naudingas logistikoje, sandėliuose, gamybos linijose ir mažmeninėje prekyboje, kur reikalingas platus sekimo diapazonas.

Pagrindiniai principai ir komponentai:

Norint sėkmingai prijungti kelias antenas prie vieno skaitytuvo, reikia atsižvelgti į keletą esminių aspektų:

1. Skaitytuvo galimybės: Ne visi RFID skaitytuvai palaiko kelias antenas. Pirmiausia reikia patikrinti skaitytuvo technines specifikacijas. Dažnai skaitytuvai turi kelis antenų prievadus (pvz., SMA jungtis) arba palaiko antenų multipleksavimą per vieną jungtį naudojant specialius įrenginius.
2. Antenų suderinamumas: Visos prijungiamos antenos turi veikti tame pačiame dažnių diapazone ir būti suderinamos su skaitytuvo išvesties galia. Dažniausiai naudojamos vieno dažnio antenos, atitinkančios skaitytuvo veikimo dažnį (pvz., 13.56 MHz HF arba 860-960 MHz UHF).
3. Koaksialiniai kabeliai: Antenoms prijungti prie skaitytuvo naudojami koaksialiniai kabeliai. Svarbu pasirinkti tinkamą kabelio tipą ir ilgį. Ilgesni kabeliai gali sukelti signalo praradimą, todėl rekomenduojama naudoti aukštos kokybės, mažo nuostolio kabelius ir, jei reikia, signalo stiprintuvus. Kabeliai turėtų būti tvirtai pritvirtinti, kad būtų išvengta mechaninių pažeidimų ir signalo praradimo.

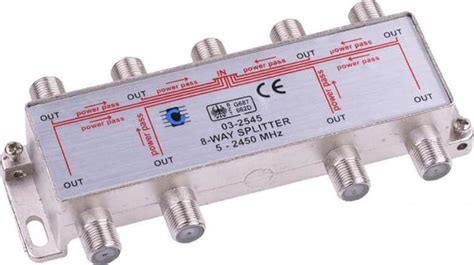

4. Antenų skirstytuvai (Splitters) ir multipleksoriai: Kai skaitytuvas neturi pakankamai antenų prievadų, naudojami antenų skirstytuvai arba multipleksoriai.
   • Antenų skirstytuvai: Šie įrenginiai leidžia vieną skaitytuvo išvestį padalinti kelioms antenoms. Svarbu pasirinkti tinkamą skirstytuvą, kuris vienodai paskirstytų signalą ir minimaliai slopintų jo stiprumą. Dviejų krypčių arba trijų krypčių skirstytuvai yra įprasti. Jie gali būti subalansuoti arba nesubalansuoti, o tai lemia signalo praradimą iš kiekvieno prievado.
   • Multipleksoriai: Kiti sprendimai apima antenų multipleksorius, kurie leidžia skaitytuvui dinamiškai pasirinkti, su kuria antena bendrauti. Tai ypač naudinga, kai reikia išvengti tarpusavio antenų trukdžių.

Diegimo procesas:

1. Planavimas: Pirmiausia reikia kruopščiai suplanuoti antenų išdėstymą. Nustatykite plotą, kurį reikia apimti, ir optimalią kiekvienos antenos padėtį, atsižvelgiant į aplinkos veiksnius (pvz., metalinius objektus, skysčius), kurie gali trikdyti signalą.
2. Skaitytuvo paruošimas: Įsitikinkite, kad skaitytuvas yra tinkamai sukonfigūruotas palaikyti kelias antenas. Tai gali reikšti programinės įrangos nustatymų keitimą.
3. Antenų prijungimas: Prijunkite kiekvieną anteną prie skaitytuvo arba per antenų skirstytuvą/multipleksorių, naudodami tinkamus koaksialinius kabelius.
4. Signalų stiprintuvai (jei reikia): Jei naudojami ilgi kabeliai arba signalas yra silpnas, gali prireikti signalų stiprintuvų, kurie paprastai montuojami tarp koaksialinio kabelio ir antenos arba tarp skirstytuvo ir antenos. Paskirstymo stiprintuvai naudojami, jei sujungiame kelis įrenginius su viena antena - jie pagerina signalo stiprumą ir tolygiai paskirsto jį visiems įrenginiams.
5. Testavimas ir kalibravimas: Po prijungimo atlikite išsamų testavimą. Patikrinkite kiekvienos antenos veikimo diapazoną, skaitymo tikslumą ir galimus trukdžius. Kiekviename televizoriuje (arba stebėjimo įrenginyje) reikia atlikti rankinį derinimą, kad būtų nustatyti visi prieinami kanalai. Jei prijungiama daug televizorių visame pastate, gali prireikti naudoti daugiau nei vieną skirstytuvą.

Svarbūs aspektai:

• Trukdžiai: Skirtingos antenos, veikiančios arti viena kitos, gali sukelti tarpusavio trukdžius. Tinkamas antenų išdėstymas ir, jei įmanoma, skirtingų antenų veikimo laiko nustatymas (per programinę įrangą arba multipleksorius) gali padėti sumažinti šią problemą.
• Signalų praradimas: Koaksialiniai kabeliai ir skirstytuvai sukelia signalo praradimą. Svarbu naudoti kokybišką įrangą ir atidžiai apskaičiuoti signalo stiprumą, kad jis išliktų pakankamas visoms antenoms.
• Skaitytuvo konfigūracija: Skaitytuvo programinė įranga turi būti tinkamai sukonfigūruota, kad galėtų valdyti kelias antenas, nustatyti jų prioritetus ir apdoroti duomenis iš kiekvienos jų.

Išvada

Nors RFID ir NFC technologijos yra skirtingos, jos abi atlieka svarbias funkcijas šiuolaikiniame pasaulyje. RFID puikiai tinka tolimojo nuotolio identifikavimui ir sekimui, o NFC - saugiam, trumpo nuotolio ryšiui. HF ir LF RFID sistemos, veikiančios skirtingais dažniais, siūlo įvairias galimybes specifinėms reikmėms. Prijungti kelias RFID antenas prie vieno skaitytuvo yra įmanoma ir labai naudinga technologija, leidžianti išplėsti sekimo galimybes. Tinkamai suplanavus, naudojant kokybišką įrangą ir atsižvelgiant į galimus trukdžius bei signalo praradimą, galima sukurti efektyvią ir plačią RFID sekimo sistemą.
